EXM-15H 【在庫限り】屋外用高さ検知赤外線センサ送信機 TAKEX 竹中エンジニアリング [EXM-15H]

EXM-15H 【在庫限り】屋外用高さ検知赤外線センサ送信機 TAKEX 竹中エンジニアリング [EXM-15H]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー ワイヤレス送信機内蔵 高さ検知 屋外用

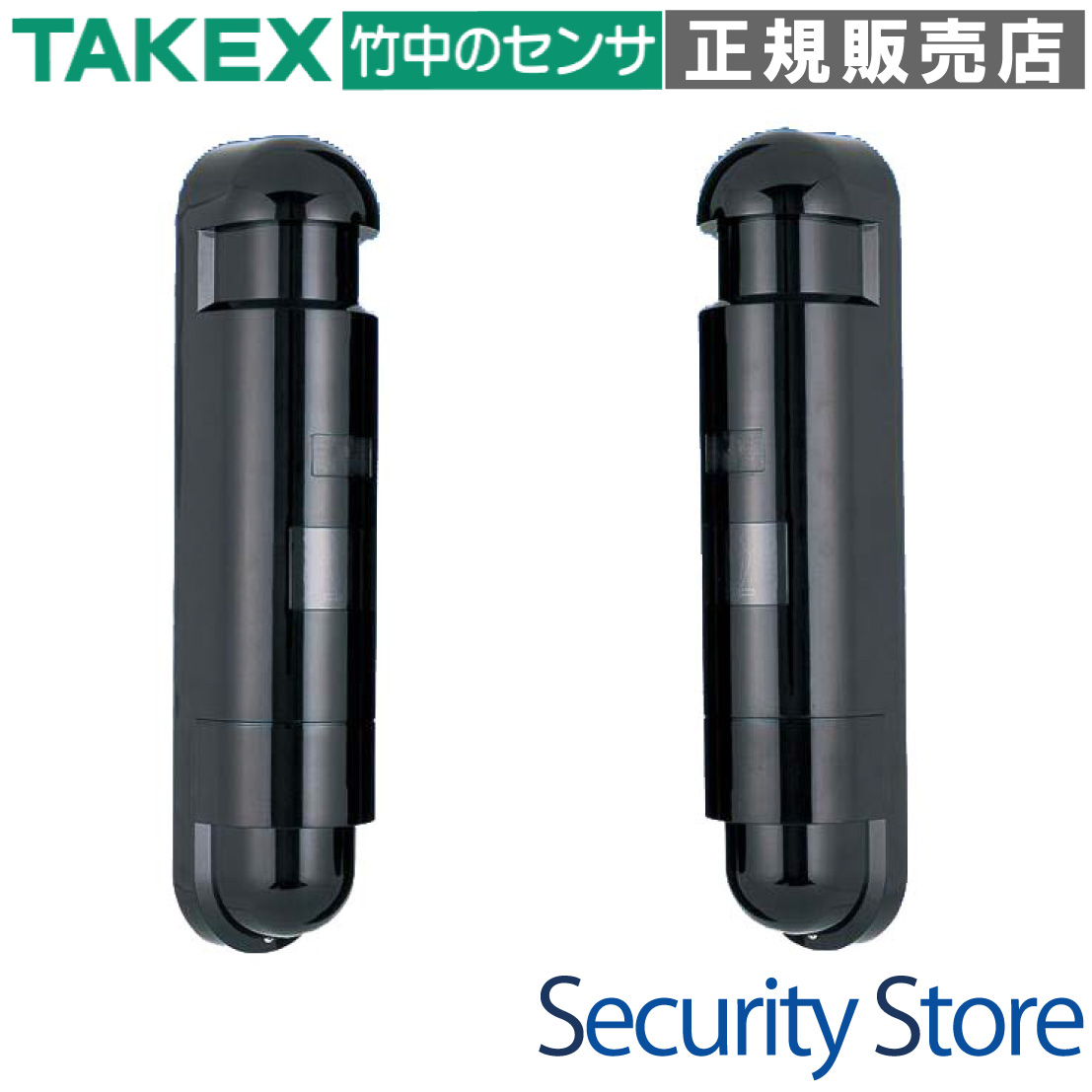

屋外用高さ検知赤外線センサ送信機 EXM-15H

車両や重機の「高さ制限」を非接触で検知し、無線で知らせるBtoB特化型センサー。有線配線が困難な屋外現場でも、見通し100mのワイヤレス通信で確実な警報システムを構築可能です。

  • 型番： EXM-15H
  • 製品名： 屋外用高さ検知赤外線センサ送信機
  • 検知方式： 近赤外線パルスビーム遮断方式
  • 検知距離： 屋外15m以内
  • 通信方式： 426MHz帯 小電力型ワイヤレス（見通し約100m）
  • 電源： DC10〜18V（極性なし）
EXM-15H 屋外用高さ検知赤外線センサ送信機

資料ダウンロード

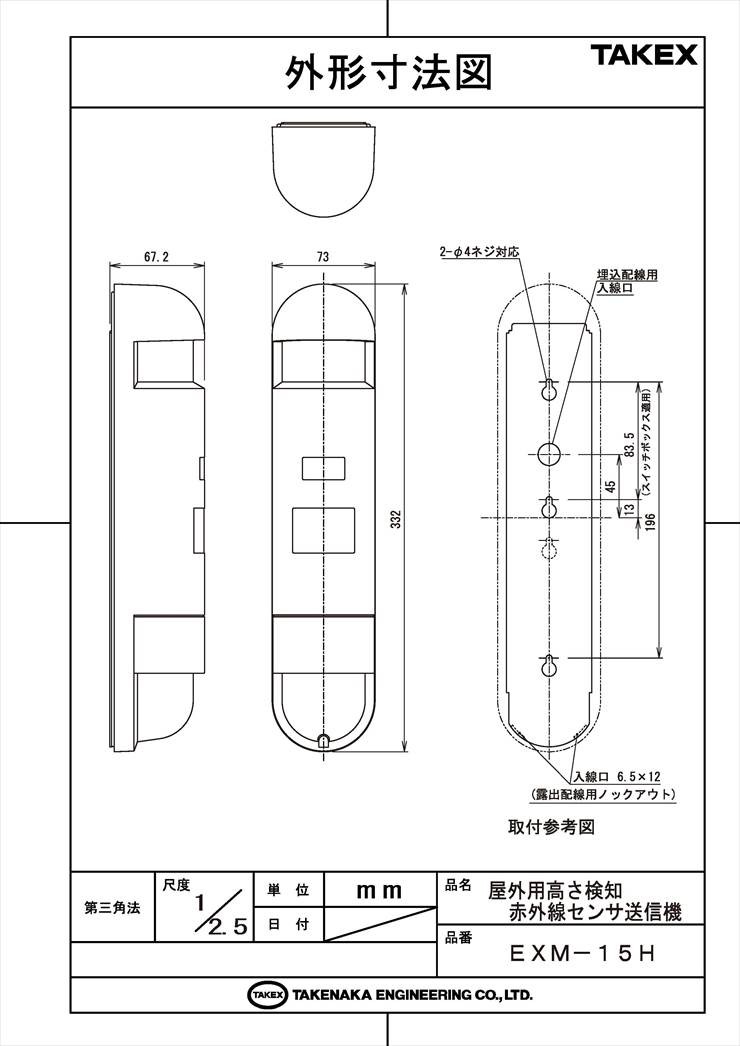

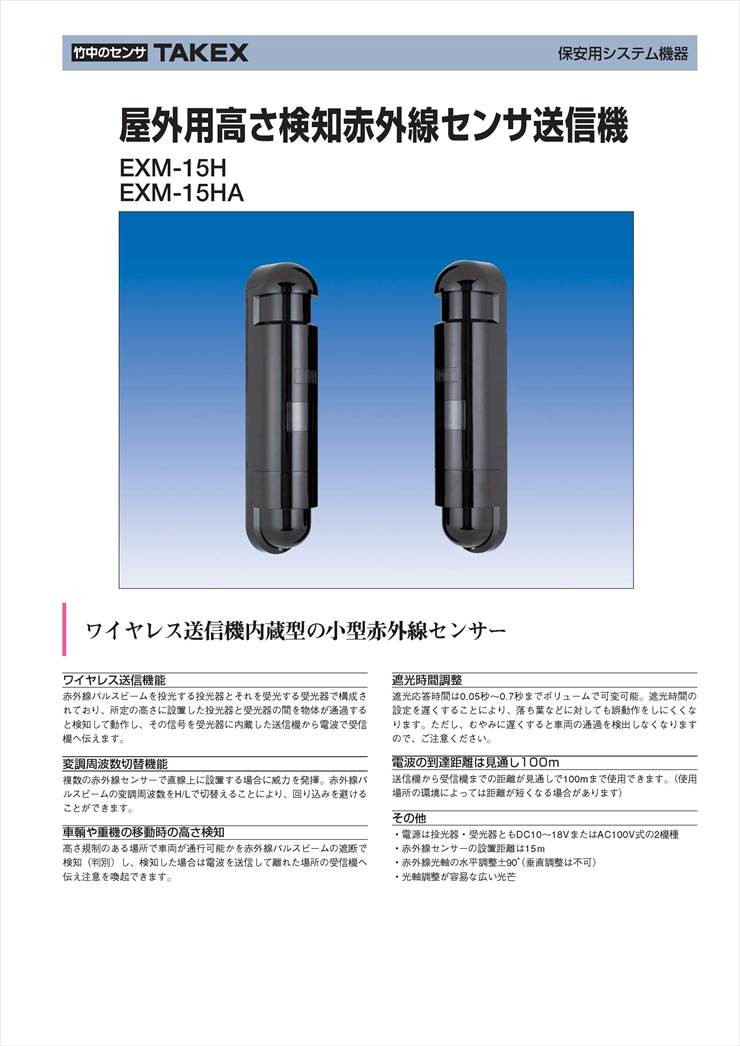

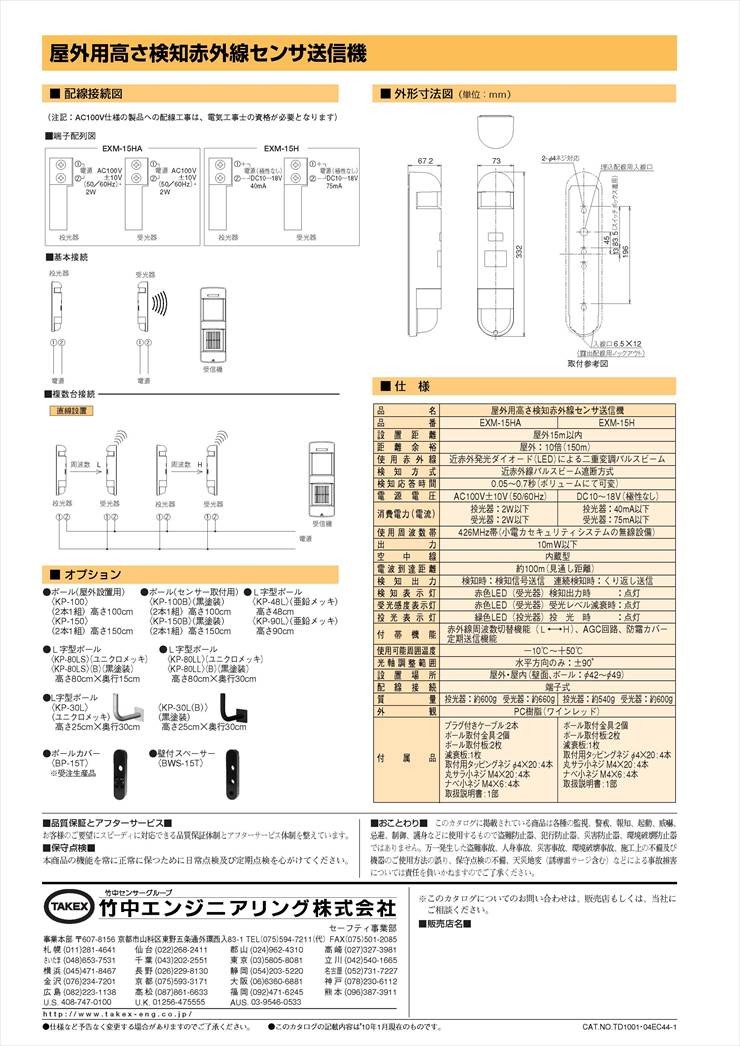

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工事現場の車両高さ制限管理
  • トンネルやガード下の接触事故防止
  • 倉庫・工場入り口のシャッター保護
  • 立体駐車場の入庫制限確認

導入前に確認したいポイント

  • 電源はDC10〜18Vが確保可能か
  • 受信機（EXR-25Y等）との距離は100m以内か
  • 設置場所に強固な支柱（揺れない場所）があるか
  • 遮光物の想定速度は制限範囲内か

特長

ワイヤレス送信機をスマートに内蔵

受光器に426MHz帯の小電力ワイヤレス送信機を内蔵。赤外線ビームの遮断を検知すると、即座に離れた場所の受信機へ電波を送信します。配線工事のコストを大幅に削減し、短期設置が求められる現場にも最適です。

外乱光に強い「二重変調パルスビーム方式」

近赤外LEDによる独自の二重変調方式を採用。直射日光や車のヘッドライト、水面の反射といった屋外特有のノイズと自機の信号を電子的に区別し、誤動作を極限まで抑えた安定検知を実現します。

悪天候をものともしない10倍のパワーマージン

検知距離15mに対し、内部的にはその10倍にあたる150mの投光パワーを保持。濃霧、豪雨、積雪などの視界不良時でも、ビームの減衰をカバーして動作を継続する高信頼設計です。

干渉を防ぐ変調周波数切替機能

赤外線パルスビームの変調周波数をHとLの2チャンネルで切り替え可能。複数台を直線上に配置したり、上下に多段設置したりする場合でも、隣接するセンサー間の回り込み干渉を回避できます。

現場に合わせた遮光応答時間の調整

遮光応答時間は0.05秒から0.7秒までボリュームで可変。落ち葉などの一時的な遮断による誤報を防ぐことができます。※高さ検知用途では、高速車両の検知漏れを防ぐため最短（0.05秒）設定が推奨されます。

運用の信頼性を高める自己診断・定期送信機能

約5時間ごとに自動で定期送信信号を発信します。受信機側でこの信号を監視することで、送信機の電池切れや故障、断線、さらには機器の盗難といった異常を早期に発見できる死活監視が可能です。

容易な光軸調整を支える水平±90°調整

本体内部でレンズの向きを水平方向に±90°調整可能。また、光軸調整が容易な広い光芒設計により、現場でのセッティング時間を短縮します。

選定時に評価したい強み

  • 施工性： ワイヤレス化により長距離の信号配線が不要
  • 耐環境性： 10倍の距離余裕と二重変調で過酷な屋外環境に対応
  • 柔軟性： H/L周波数切替で多段設置や近接設置が可能
  • 保守性： 定期送信機能によるシステムの死活監視に対応

施工・設置ガイド

本機は垂直方向の調整機構を持たないため、設置時は投光器と受光器を「完全に同一の高さ」かつ「地面に対して垂直」に固定することが必須です。また、虫の侵入によるショートを防ぐため、配線引き込み口のコーキングを徹底してください。

反射・回り込み防止のクリアランス

検知距離（A） 反射面（壁・床）からの離隔（B = 0.1 × A）
5m 0.5m 以上
10m 1.0m 以上
15m 1.5m 以上

LED表示と動作状態

インジケーター 点灯状態 意味・対応
投光表示灯（緑） 点灯 正常に投光中（投光器側）
受光感度表示灯（赤） 点灯 受光レベル不足。光軸調整またはレンズ清掃が必要。
検知表示灯（赤） 点灯 ビーム遮断検知。信号送信中。

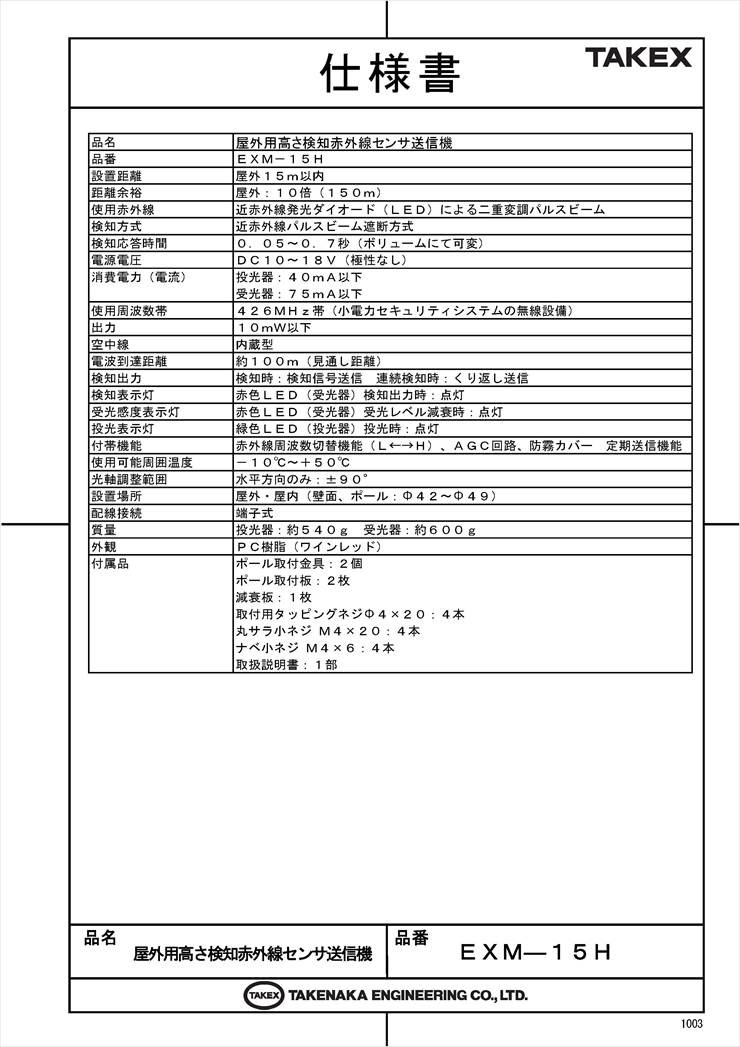

製品仕様

項目 内容
品名屋外用高さ検知赤外線センサ送信機
品番EXM-15H
設置距離屋外15m以内
距離余裕屋外:10倍(150m)
使用赤外線近赤外発光ダイオード(LED)による二重変調パルスビーム
検知方式近赤外線パルスビーム遮断方式
検知応答時間0.05〜0.7秒(ボリュームにて可変)
電源電圧DC10〜18V(極性なし)
消費電力(電流)投光器:40mA以下 / 受光器:75mA以下
使用周波数帯426MHz帯(小電力セキュリティシステムの無線設備)
空中線電力10mW以下
空中線（アンテナ）内蔵型
電波到達距離約100m(見通し距離)
検知出力検知時:検知信号送信 / 連続検知時:くり返し送信
検知表示灯赤色LED(受光器) 検知出力時:点灯
受光感度表示灯赤色LED(受光器) 受光レベル減衰時:点灯
投光表示灯緑色LED(投光器) 投光時:点灯
付帯機能赤外線周波数切替機能(L/H)、AGC回路、防霜カバー、定期送信機能
使用可能周囲温度-10℃〜+50℃(結露・氷結なきこと)
光軸調整範囲水平方向のみ:±90°
設置場所屋外・屋内(壁面、ポール:φ42〜φ49mm)
質量投光器:約540g 受光器:約600g
外観樹脂(ワインレッド)
付属品ポール取付金具、ポール取付板、減衰板、取付ネジ一式、取扱説明書

FAQ

Q：無線はどのくらいの距離まで届きますか？ A：見通し距離で約100mです。ただし、間に金属板や鉄筋コンクリート壁がある場合は距離が極端に短くなるため、設置前にテストを推奨します。
Q：雨や霧の中でも正しく動作しますか？ A：はい。10倍の距離マージン（150m分）を設計に持たせているため、通常の悪天候による減衰であれば安定して動作します。
Q：上下の角度調整はできますか？ A：いいえ、本機には水平方向（±90°）の調整のみ可能です。上下方向は設置位置自体をミリ単位で揃える必要があります。
Q：高速で通過する車を検知できますか？ A：検知応答時間を最短の0.05秒に設定することで、時速10km〜60km程度の車両検知に対応可能です（対象物の幅によります）。
Q：電池式ですか？ A：いいえ、DC10V〜18Vの電源供給が必要です。信号線は無線化できますが、電源線は有線で接続します。
Q：2段設置する場合、お互いに干渉しませんか？ A：周波数切替機能（H/L）を使い、上下のペアで異なる周波数に設定することで干渉を防げます。
Q：受光感度表示灯（赤）が点灯しているのは故障ですか？ A：故障ではなく、受光レベルが不足している警告です。光軸のズレやレンズの汚れを確認し、消灯する状態に調整してください。
Q：受信機は何を使えばいいですか？ A：竹中エンジニアリング製の426MHz帯受信機（EXR-25Yなど）と組み合わせて使用します。
Q：定期送信機能とは何ですか？ A：約5時間おきに「生きている」ことを伝える電波を送る機能です。電源断や故障を早期発見できます。
Q：屋外設置時の虫対策は？ A：配線口やノックアウトの隙間から虫が入り基板をショートさせることがあります。必ずシリコン等でコーキング処理を行ってください。
