TXF-113C 押ボタン防水型送信機 4周波切替対応型 【呼出】 TAKEX 竹中エンジニアリング [TXF-113C]

TXF-113C 押ボタン防水型送信機 4周波切替対応型 【呼出】 TAKEX 竹中エンジニアリング [TXF-113C]

販売価格: 会員のみ販売

商品詳細

TAKEX ワイヤレス送信機 呼出ボタン 4周波切替 IP67防水

TXF-113C 押ボタン防水型送信機 4周波切替対応型 【呼出】

TXF-113Cは、426MHz帯の小電力ワイヤレス技術を採用した、高性能な防水型呼出送信機です。4周波切替機能により混信を最小限に抑え、浴室や屋外でも安心して使用できるIP67相当の高い環境耐性を備えています。

  • 型番： TXF-113C
  • 製品名： 押ボタン防水型送信機 4周波切替対応型 【呼出】
  • 通信方式： 小電力セキュリティシステム（426MHz帯）
  • 主な用途： 介護・医療施設の呼び出し、店舗のスタッフ呼出、浴室内の緊急通報
  • 設置場所： 屋内・屋外（IP67相当・日常生活防水）
  • 電源： 単4形アルカリ乾電池 × 2本（約5年寿命）

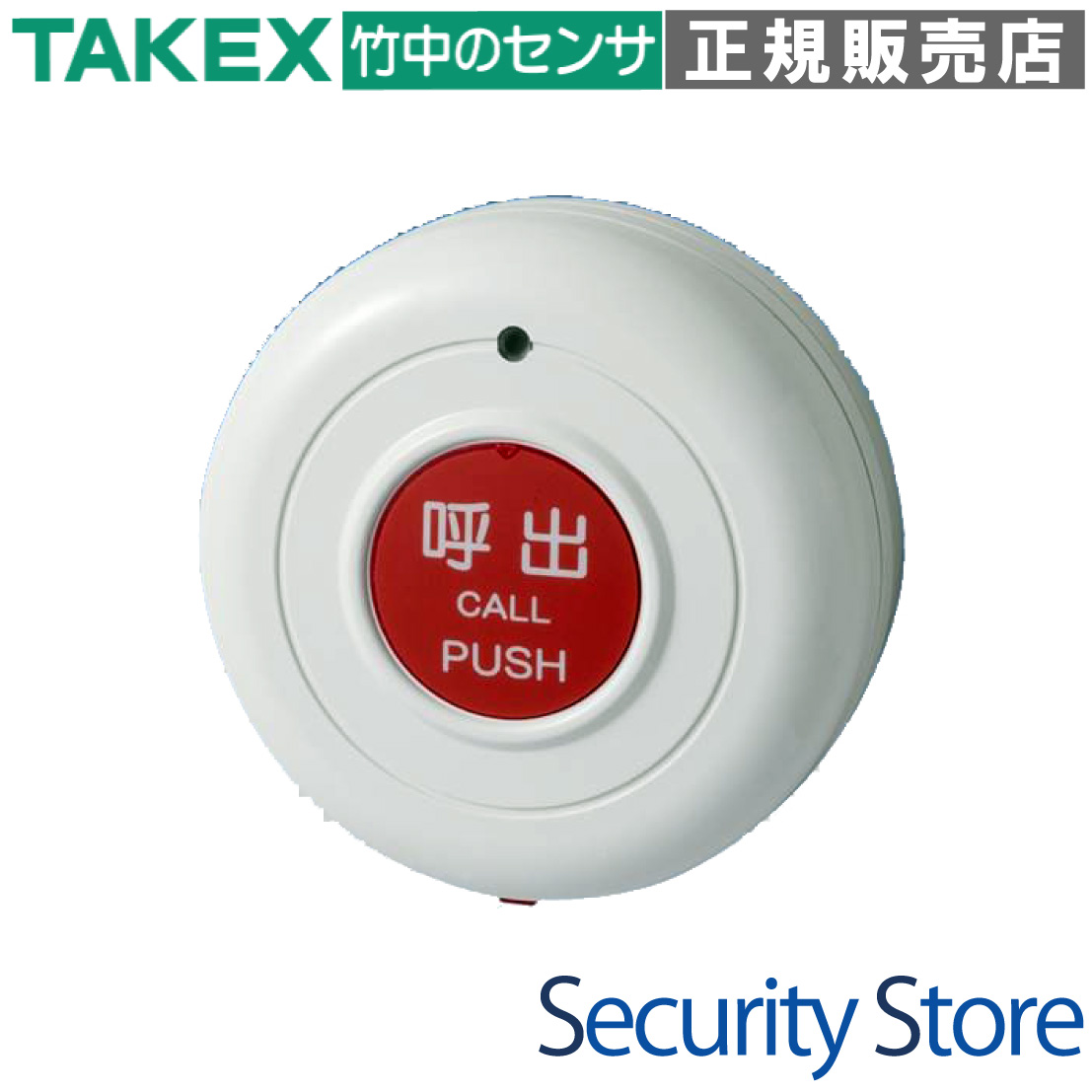

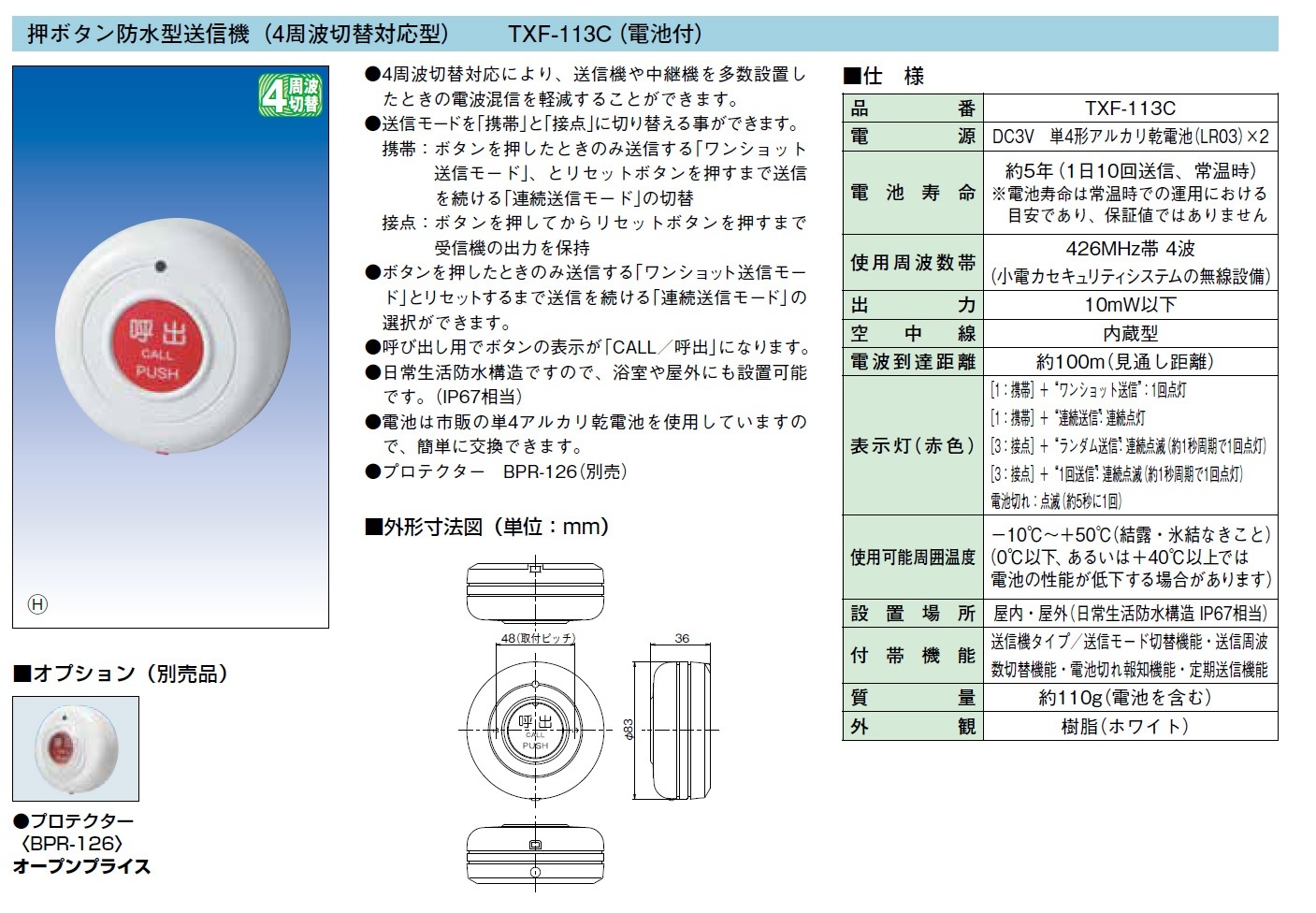

TXF-113C 押ボタン防水型送信機

資料ダウンロード

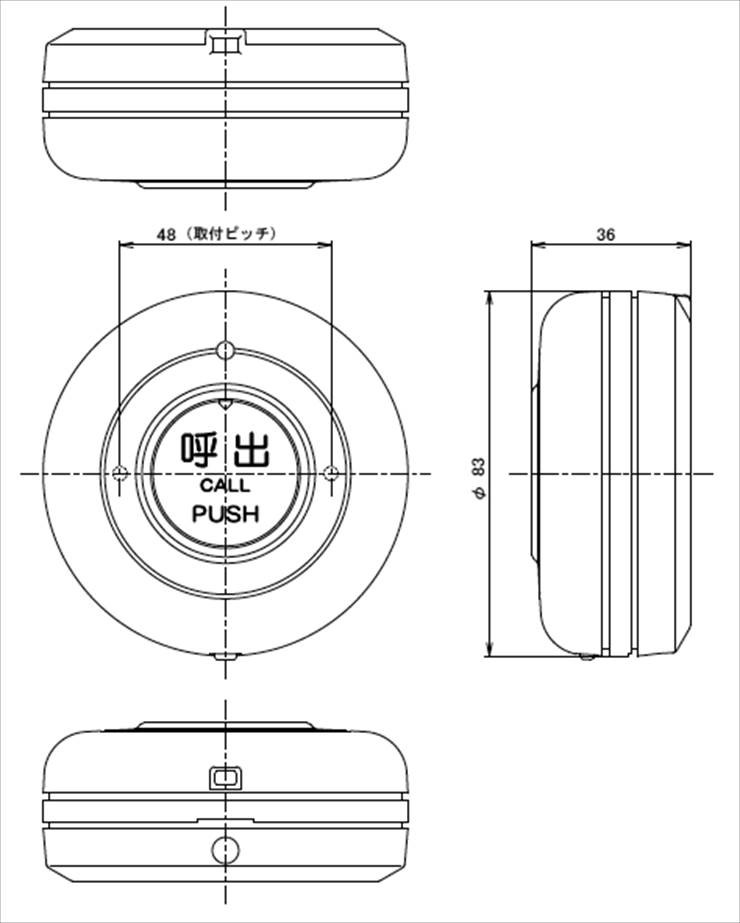

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • ナースコール代わりの簡易呼出システム
  • 店舗や工場のワイヤレススタッフ呼出
  • 浴室やトイレ内での緊急連絡用ボタン
  • 屋外駐車場などの管理室への呼び出し

導入前に確認したいポイント

  • 受信機との間に遮蔽物（鉄筋壁等）がないか
  • 見通し100mを超える場合は中継機の検討
  • 既存のTAKEXワイヤレスシステムとの周波数干渉
  • 電池交換のメンテナンスサイクルの周知

特長

4周波切替対応による混信軽減

本体内部のDIPスイッチにより、送信周波数をF1〜F4の4波から選択可能です。送信機や中継機を多数設置する現場や、近隣で同種システムが稼働している環境でも、チャンネルを分けることで電波混信による不達リスクを大幅に軽減します。

多様な送信モード設定（携帯/接点）

運用形態に合わせて「携帯モード」と「接点モード」の切替が可能です。ボタンを押したときのみ送信するワンショット送信から、リセット操作が行われるまで送信を維持する連続送信モードまで、用途に最適な動作シーケンスを選択できます。

IP67相当の高い防水性能

日常生活防水構造（IP67相当）を採用しており、水濡れが想定される浴室や雨のかかる屋外への常設が可能です。 AES樹脂を採用した高い耐候性により、BtoBの厳しい現場環境においても長期間安定して稼働します。

単4アルカリ乾電池で約5年の長寿命

市販の単4形アルカリ乾電池2本で動作し、1日10回の送信でも約5年間の電池寿命を実現。特殊なバッテリーを必要としないため、現場での保守コストを低減し、維持管理が容易です。

自己診断による定期送信機能

ボタン操作時だけでなく、バックグラウンドで定期的に生存信号（定期送信）を送信します。受信機側でこの信号を監視することで、機器の盗難、破壊、あるいは電波障害によるシステムの死活状態をリアルタイムに把握でき、セキュリティの信頼性を高めます。

電池切れ報知機能で運用停止を防止

電池電圧が低下すると、送信時に電池切れ信号を受信機へ送ると同時に、本体のLEDが5秒周期で点滅。システムが完全に停止する前に電池交換のタイミングを視覚的に知らせるため、重要な連絡・警報を逃しません。

プロテクター(別売)による更なる保護

過酷な現場環境や、より強固な物理的保護が求められる場合には、別売のプロテクター（BPR-126）を装着可能。設置場所の状況に合わせたカスタマイズ運用に対応します。

選定時に評価したい強み

  • 高信頼の通信： 4周波切替により、大規模施設での多点設置も混信知らず。
  • 圧倒的な施工性： 完全ワイヤレス・電池駆動のため、配線工事費を大幅カット。
  • 確実な保守： 定期送信と電池切れ報知による「動かない」を防ぐ二重の監視。
  • 環境汎用性： 屋外・浴室・室内、あらゆる場所をカバーするデザインと防水性。

施工・設置ガイド

ワイヤレスシステムの性能を最大限に引き出すため、以下の施工条件を確認してください。

確認項目 この製品での考え方
取付ピッチ 48mm。付属ネジまたは粘着シート、卓上の場合はゴム足を使用します。
電波環境 見通し100m。鉄扉や金属壁付近は距離が低下するため、事前の受信テストが必須。
電池セット 単4形アルカリ乾電池2本を極性に注意して装填。セット後5秒間の初期化待機が必要。
いたずら防止 ベースと本体を付属の固定用ネジ(M3×8)で貫通固定することで、安易な取外しを防止可能。

表示灯（LED）の挙動パターン

動作状態 LED表示（赤色）
ワンショット送信時 約4秒間 点灯
連続送信時 連続点灯（リセットまで）
ランダム/1回送信時 連続点滅（約1秒周期）
電池切れ状態 断続点滅（約5秒に1回）

内部DIPスイッチ設定

スイッチ番号 機能 設定内容
1 & 2 送信モード設定 携帯（ワンショット/連続）または 接点（ランダム/1回）を選択
3 & 4 周波切替設定 F1（標準）、F2、F3、F4 の4チャンネルから選択

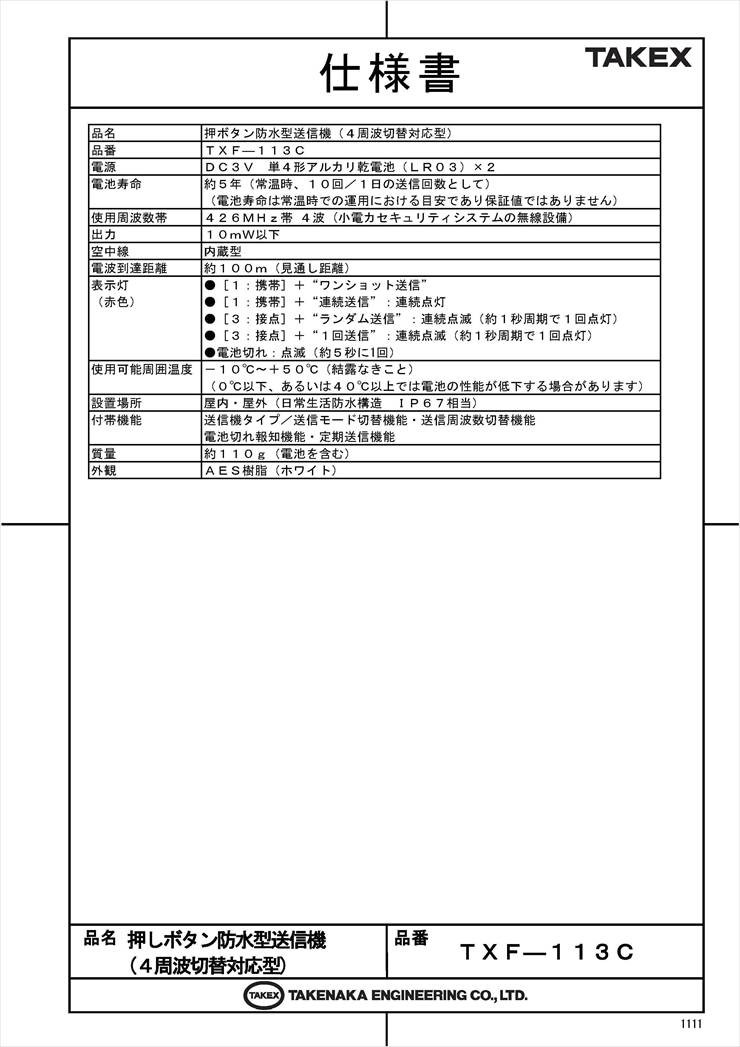

製品仕様

項目 内容
品名 押ボタン防水型送信機（4周波切替対応型）
品番 TXF-113C
電源 DC3V 単4形アルカリ乾電池（LR03）×2
電池寿命 約5年（常温時、10回／1日の送信回数として）
※電池寿命は目安であり保証値ではありません
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力 10mW以下
空中線 内蔵型
電波到達距離 約100m（見通し距離）
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
設置場所 屋内・屋外（日常生活防水構造 IP67相当）
付帯機能 送信機タイプ／送信モード切替機能・送信周波数切替機能
電池切れ報知機能・定期送信機能
質量 約110g（電池を含む）
外観 AES樹脂（ホワイト）
付属品 固定用ネジ(M3×8)×1、取付用ネジ(φ3×16)×2、ゴム足×4、単4形アルカリ乾電池×2、粘着シート×1、登録No.ステッカー×1

FAQ

Q：電池寿命はどれくらいですか？ A：常温環境下で1日10回の送信を行った場合、約5年間が目安となります。ただし、氷点下や極度の高温下では短くなる場合があります。
Q：お風呂場（浴室）に設置しても大丈夫ですか？ A：はい、IP67相当の防水性能がありますので設置可能です。ただし、水没やスチームサウナ環境、高圧洗浄は避けてください。
Q：電波はどれくらい飛びますか？ A：見通し距離で約100mです。壁や障害物がある場合は、設置環境に応じて中継機の使用をご検討ください。
Q：電池が切れたことはどうやって分かりますか？ A：本体LEDが約5秒に1回点滅してお知らせします。また、受信機側でも電池切れ信号を受信してアラートを出します。
Q：複数の送信機を使う場合、混信しませんか？ A：本体内部のスイッチで4つの周波数（F1-F4）から選択できるため、異なるチャンネルに設定することで混信を抑えられます。
Q：古いタイプの受信機でも使えますか？ A：TAKEX製の426MHz帯対応受信機であれば基本使用可能ですが、4周波非対応の機種の場合は、周波数設定を必ず「F1」に合わせてください。
Q：登録作業は必要ですか？ A：はい、受信機側にこの送信機の情報を覚えさせるペアリング作業（機器登録）が必要です。
Q：定期送信機能とは何ですか？ A：ボタン操作がない時でも、生きていることを知らせる信号を自動で送る機能です。電波の不達や故障を早期に発見できます。
Q：リセットボタンはいつ使いますか？ A：連続送信モードや接点モードを使用している際、発報状態を解除し復旧信号を送信するために使用します。
Q：電池の種類は何ですか？ A：市販の単4形アルカリ乾電池（LR03）を2本使用します。
