MA-48 ローコストタイプ　マットセンサー TAKEX 竹中エンジニアリング [MA-48]

MA-48 ローコストタイプ　マットセンサー TAKEX 竹中エンジニアリング [MA-48]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 離床センサー 徘徊検知 ヘルスケア 無電圧a接点

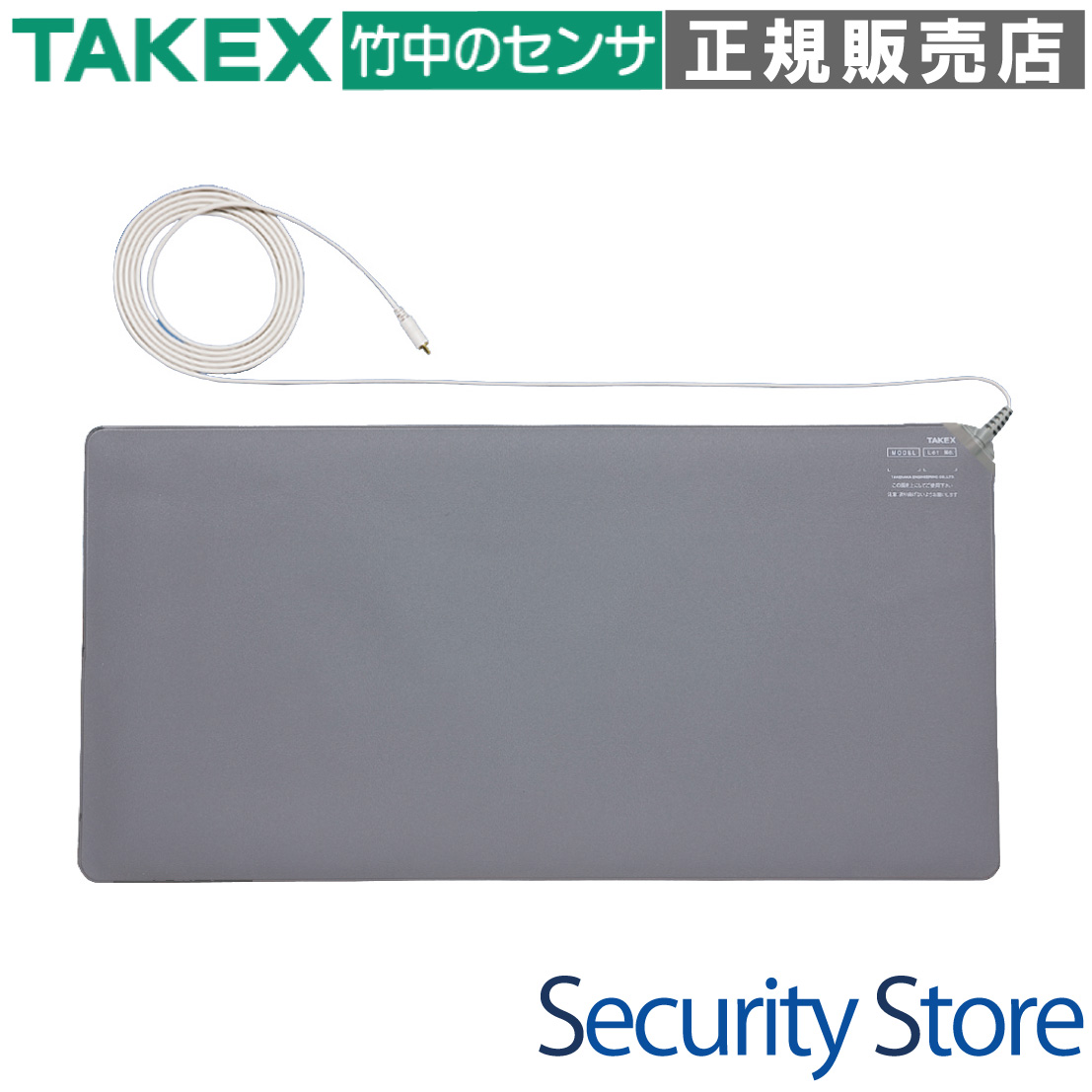

ローコストタイプ マットセンサー MA-48

MA-48は、医療・介護現場での離床・徘徊検知に特化した、薄型かつ堅牢な面状感圧センサーです。基本性能や信頼性の高いデザインはそのままに、素材と設計を見直すことで優れたコストパフォーマンスを実現しました。ベッドサイドや出入り口に敷設するだけで、対象者の動きを確実にナースコールや受信機へ伝えます。

  • 型番： MA-48（シリーズ製品：MA-610）
  • 方式： 無電圧接点出力方式（受圧連動）
  • 主な用途： ベッドからの離床検知、部屋からの徘徊・退出検知
  • 設置場所： 屋内床面（ベッド横、ドア前など）
  • 外形寸法： 400 × 800 mm（厚みわずか5mm）

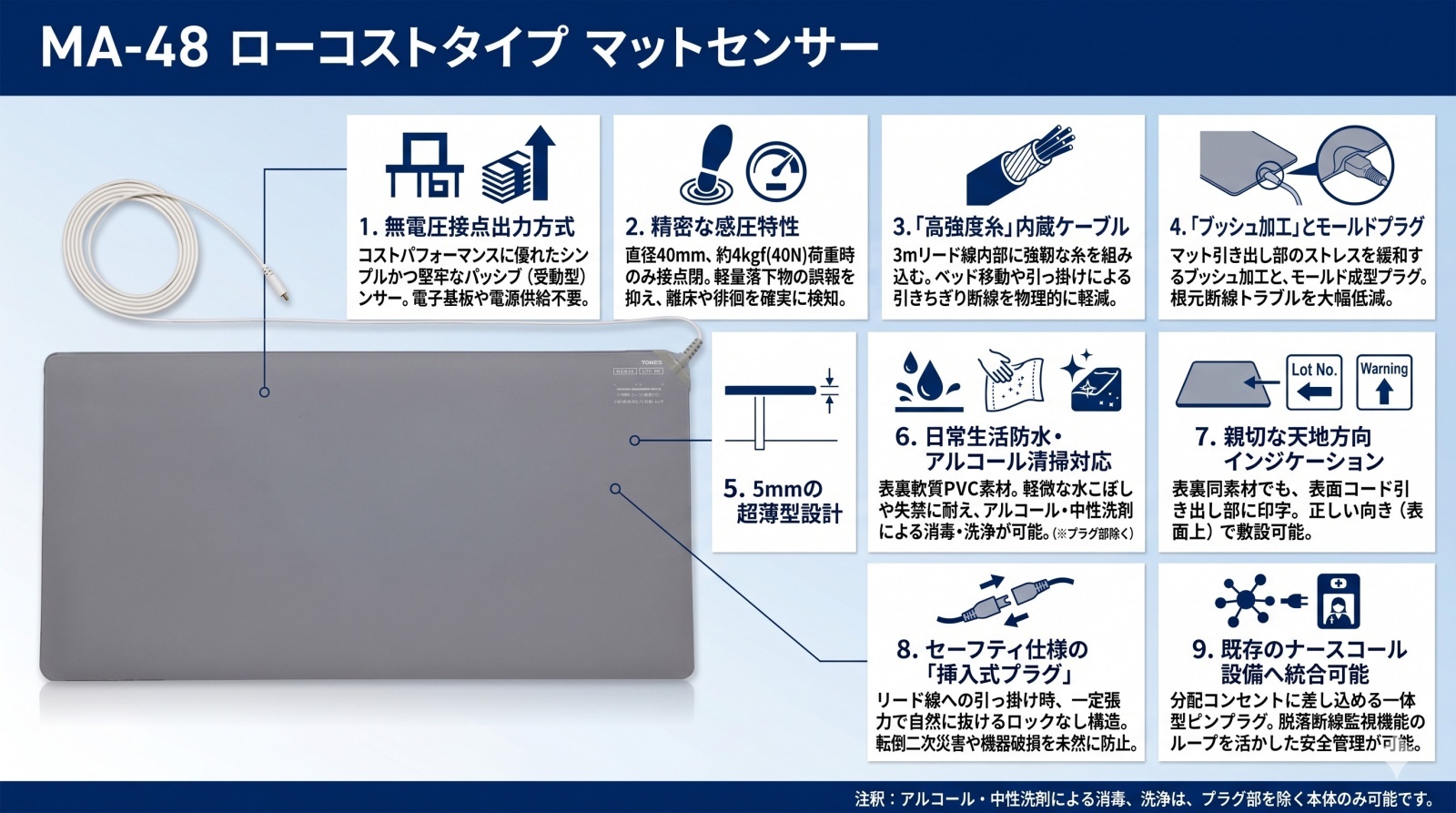

マットセンサー MA-48 製品画像

資料ダウンロード

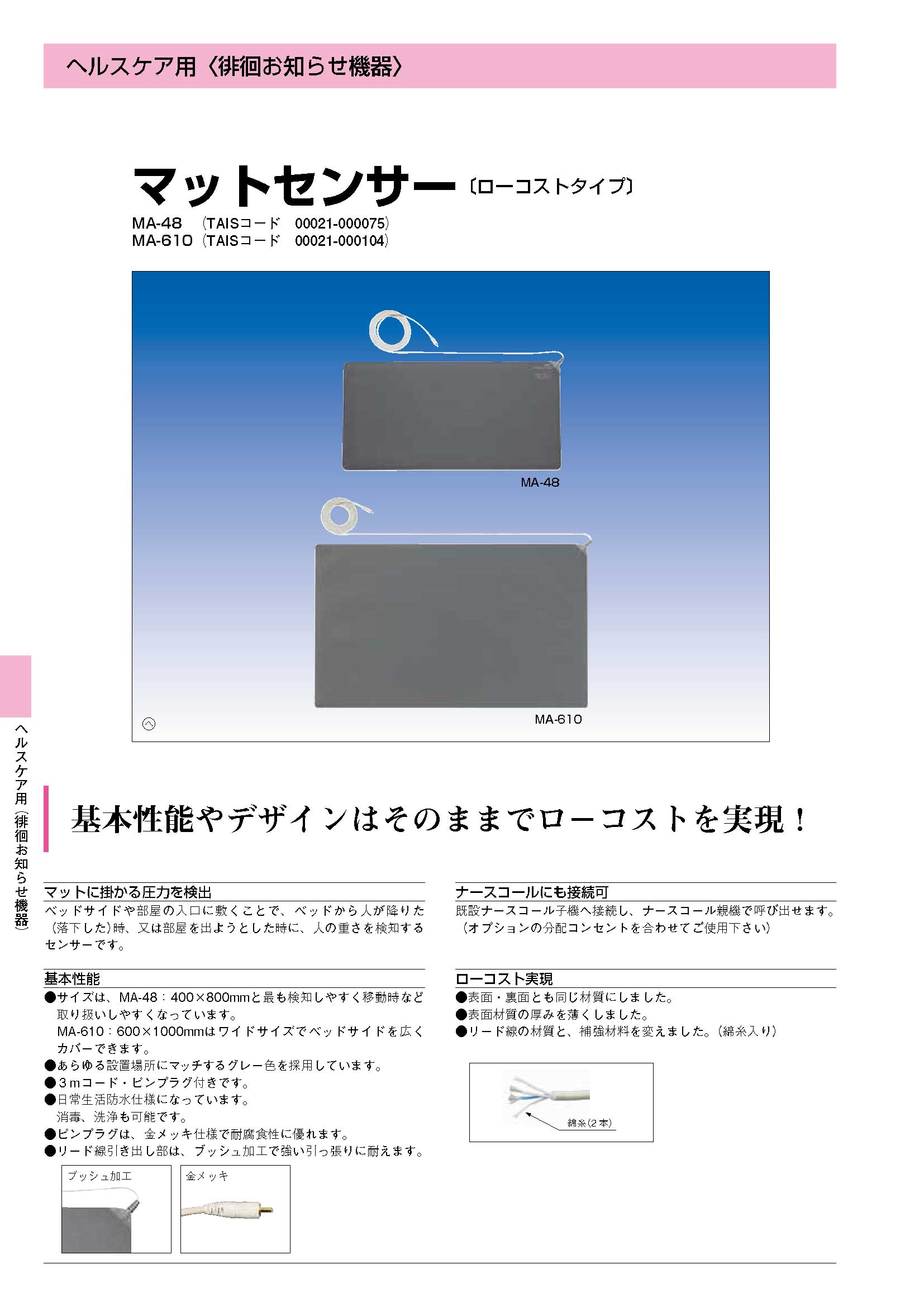

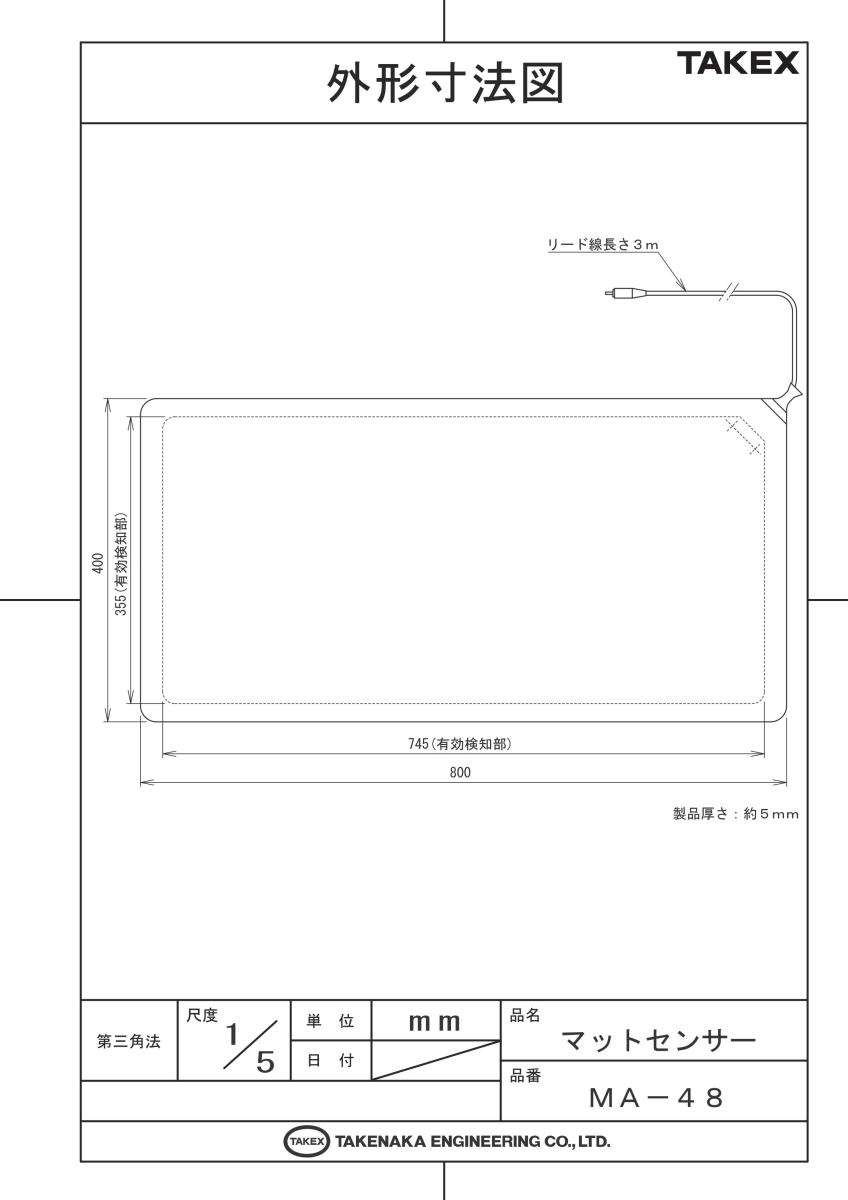

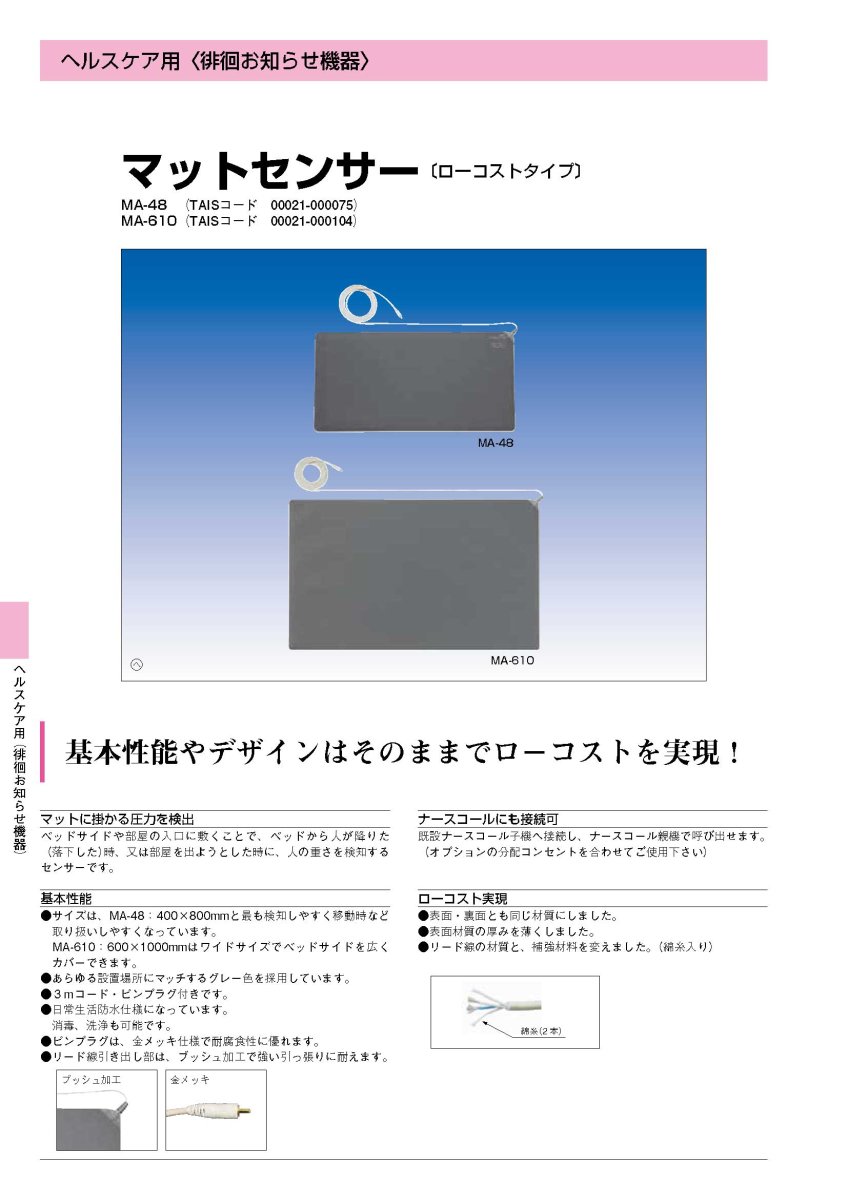

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 介護施設や病院での転倒・転落防止
  • 認知症患者の夜間徘徊・外出検知
  • ナースコール連動によるスタッフ呼出

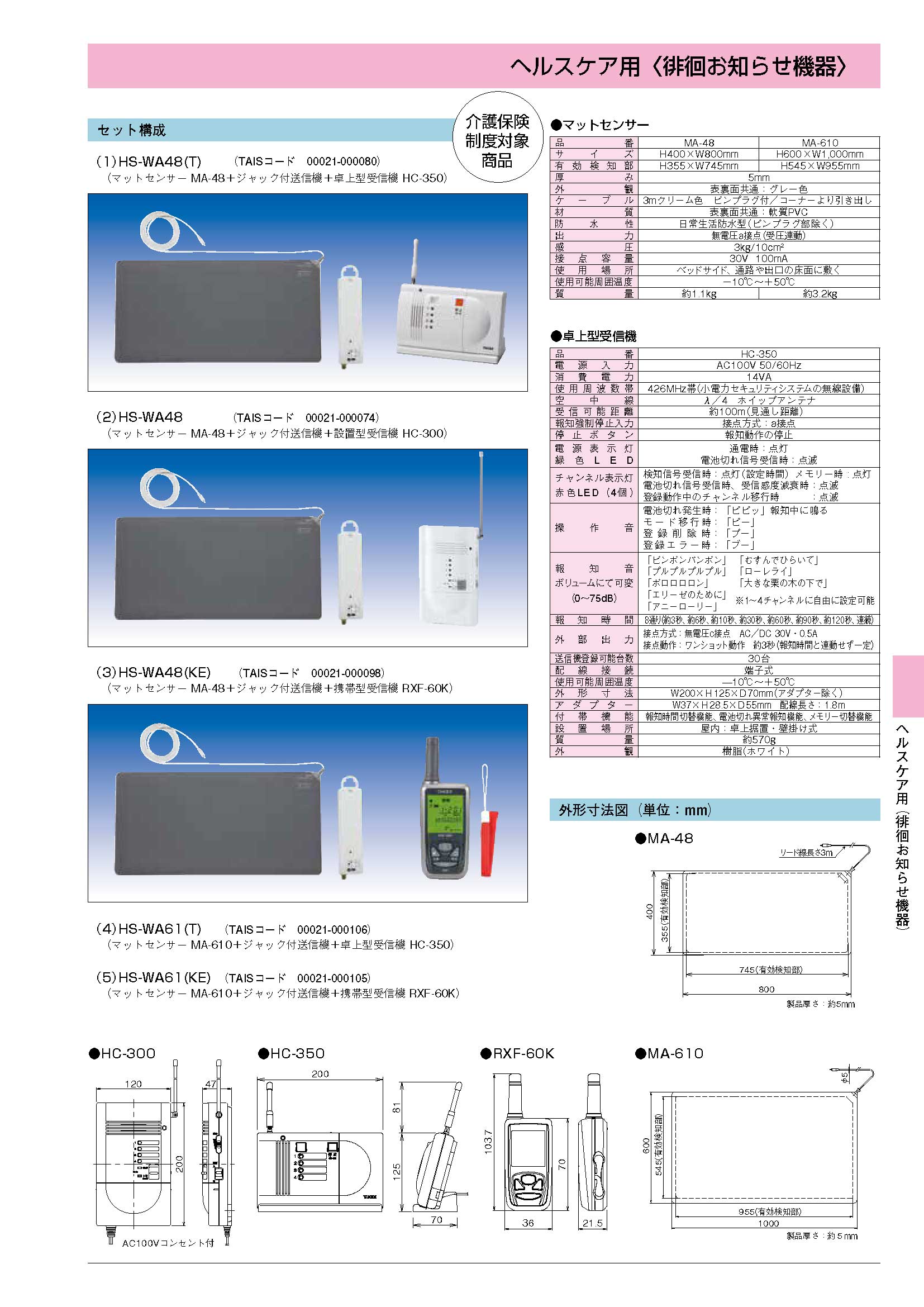

  • ワイヤレス送信機を組み合わせた離床報知

導入前に確認したいポイント

  • 接続先のナースコール端子形状（ピンジャック等）
  • 設置場所の床面が平滑であるか
  • 折り畳みや重量物の通過がない運用環境か
  • 防水性の範囲（日常生活防水、プラグ部除く）

特長

高精度な面状感圧テクノロジー

40N（約4kgf）以上の荷重を検知する独自の感圧チューニングを採用しています。小柄な方の離床も確実に捉えつつ、軽量な落下物やペットの移動などによる誤作動を抑制する、現場の声を反映した設計です。

徹底したローコスト化の実現

表面と裏面の材質を共通化し、素材の厚みやリード線の仕様を最適化。基本性能や検知精度を一切損なうことなく、複数台導入が容易な低価格を実現しました。消耗品としてのリプレイスコストも抑えられます。

断線・引っ張りに強い高耐久設計

リード線の引き出し部には、強い負荷に耐えるブッシュ加工を施しています。さらにリード線内部には高強度糸を組み込んでおり、ベッド移動時などの不意の引っ張りによる断線を防ぎ、長期にわたる安定運用を支えます。

つまずきにくい極薄5mm仕様

全体の厚みをわずか5mmに抑え、床面との密着性を高めています。段差を最小限にすることで、歩行時のつまずきや車椅子の通過に伴うリスクを軽減。軟質PVC素材の採用により、足元のフィット感も良好です。

既存システムに柔軟に対応する接続性

標準でピンプラグ付き3mコードを装備。別売の分配コンセントを使用することで、各メーカーのナースコール子機へ簡単に接続できます。また、ワイヤレスセット品（HS-WA48等）を利用すれば、配線工事不要での導入も可能です。

優れたメンテナンス・衛生管理性

センサー表面は日常生活防水仕様となっており、アルコールや中性洗剤を用いた清拭消毒が可能です。医療・介護現場において必須となる高い清掃性と、清潔な運用環境を維持できます（プラグ部を除きます）。

選定時に評価したい強み

  • 確実な検知：40N/40φの押圧設定により、正確な離床報知が可能
  • 施工性：電源不要の無電圧接点。プラグを差し込むだけの簡単接続
  • 安全性：リード線強化により、現場での物理的破損リスクを低減
  • 経済性：基本性能を維持したまま、徹底したコスト削減を達成

施工・設置ガイド

本製品は「面状接点」という物理的な構造を持つため、適切な設置が寿命に直結します。以下の点に留意して施工を行ってください。

確認項目 この製品での考え方
設置ロケーション ベッドサイドの場合、足を下ろす第一歩目の位置を狙って敷設します。
取扱い禁止事項 内部接点破損の原因となるため、絶対に折り曲げたり、折り畳んで使用・保管しないでください。
重荷重の回避 ベッドの脚や、重量のあるキャスター付台車などがセンサー上を通過しないようにしてください。
清掃時の注意 日常生活防水ですが、水没は厳禁です。プラグ部に水分が付着しないよう注意してください。

製品仕様

項目 MA-48 (本製品) MA-610 (シリーズ製品)
品名 マットセンサー（ローコストタイプ）
サイズ (H×W×D) 400 × 800 × 5 mm 600 × 1,000 × 5 mm
有効検知部 355 × 745 mm 545 × 955 mm
質量 約1.1kg 約3.2kg
材質 軟質PVC（グレー色）
ケーブル 3m クリーム色、ピンプラグ付（コーナーより引き出し）
防水性能 日常生活防水型（ピンプラグ部を除く）
出力方式 無電圧a接点（受圧連動）
接点容量 30V・100mA
感圧特性 40N / 40φ押圧（3kg / 10cm3）
使用周囲温度 -10℃ 〜 +50℃

FAQ

Q：センサー自体に電源や電池は必要ですか？ A：いいえ、必要ありません。本製品は加圧によって接点が閉じる物理的なセンサー（無電圧接点）ですので、電源供給なしで作動します。
Q：どのナースコールメーカーでも接続できますか？ A：各メーカーに対応した「分配コンセント（別売）」を介することで、主要なナースコールシステムと連動可能です。接続端子に合わせた変換が必要な場合もあります。
Q：センサーにLEDや確認灯はついていますか？ A：センサー本体に表示灯はありません。動作確認は、接続先の送信機やナースコール親機側の表示で行ってください。
Q：汚れた場合は水洗いできますか？ A：日常生活防水仕様ですので、アルコールや洗剤をつけた布での清拭は可能です。ただし、水没させたり、ピンプラグ部に水がかかるような洗浄は避けてください。
Q：車椅子でセンサーの上を通っても大丈夫ですか？ A：一時的な通過であれば問題ありませんが、頻繁な通過や急ブレーキ、あるいはセンサー上で静止したままにすると、内部接点が圧壊する恐れがあるため推奨しません。
Q：保管時に折り畳んでもいいですか？ A：絶対に折り畳まないでください。内部の面状接点が折れ曲がり、常時発報や不作動の原因となります。保管時は平らな状態で保管してください。
Q：踏んでいないのにナースコールが鳴り続けることがあります。 A：センサーの上に物が置かれていないか確認してください。物がないのに鳴り続ける場合は、内部接点の固着（寿命や圧壊）が考えられます。
Q：ナースコール側で「脱落断線」エラーが出ます。 A：分配コンセントに「既設の握り押しボタン（子機）」が正しく接続されているか確認してください。多くの場合、これが抜けているとエラーが発生します。
Q：反応が鈍い（強く踏まないと鳴らない）場合は？ A：床面が平らであることを確認してください。凹凸があると荷重が正しく伝わりません。また、厚すぎるカバーマットを上に被せている場合も感度が低下します。
Q：製品の寿命（交換目安）はどのくらいですか？ A：使用頻度によりますが、安定した運用と安全確保のため、納入後およそ5年を目安としたリプレイスを推奨しています。
