MA-610 ローコストタイプ マットセンサー TAKEX 竹中エンジニアリング [MA-610]

MA-610 ローコストタイプ マットセンサー TAKEX 竹中エンジニアリング [MA-610]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） マットセンサー 離床検知 徘徊防止 介護・報知機器

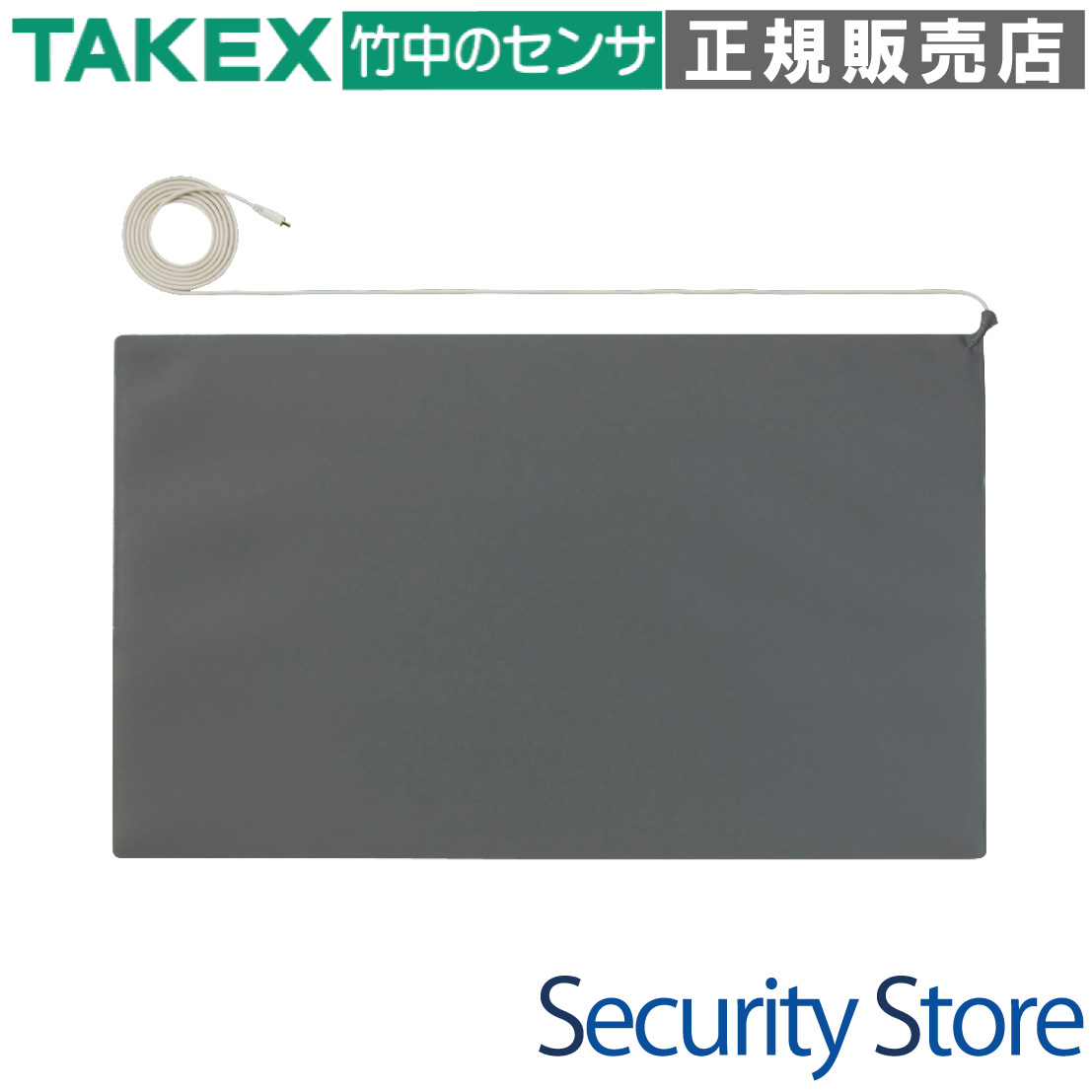

MA-610 ローコストタイプ マットセンサー

医療・介護現場での離床・徘徊検知に最適な、高耐久かつコストパフォーマンスに優れたマットセンサーです。ベッドサイドを広くカバーするワイドサイズ設計により、対象者の動きを確実に捉え、転倒リスクの早期発見をサポートします。

  • 型番： MA-610
  • 製品名： ローコストタイプ マットセンサー
  • 方式： 無電圧a接点（受圧連動式）
  • 主な用途： 病院・高齢者施設での離床報知、徘徊検知、入室管理
  • 設置場所： ベッドサイド、通路、部屋の出入り口の床面
  • 特長： 600×1000mmのワイドサイズ、日常生活防水、リバーシブル設計

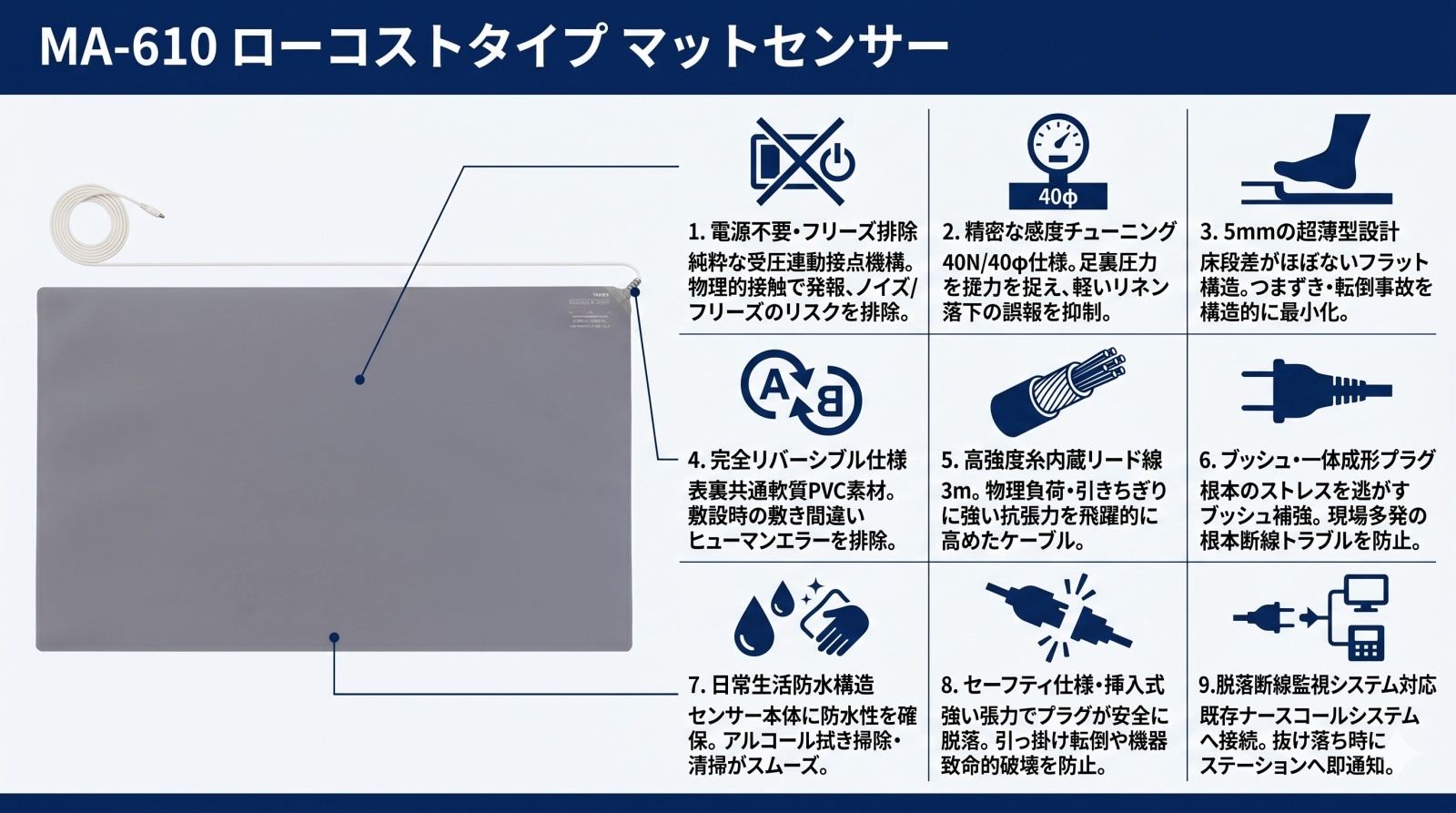

マットセンサー MA-610 ローコストタイプ

資料ダウンロード

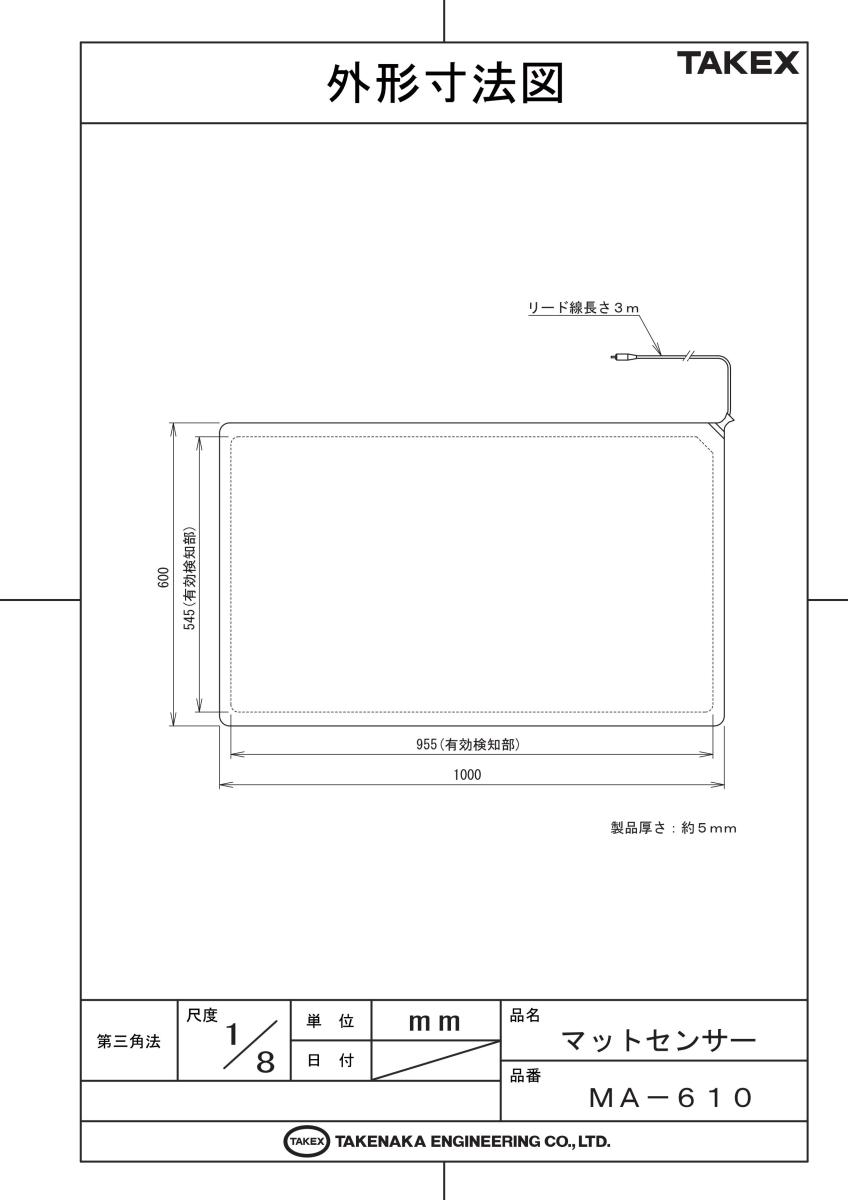

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • ベッドからの離床をいち早く検知したい場合
  • 深夜の徘徊による転倒リスクを軽減したい施設
  • ナースコールと連動した確実な報知システム構築
  • 広範囲をカバーできる安価なセンサーが必要な現場

導入前に確認したいポイント

  • 設置場所の動線（足が着く位置）をカバーしているか
  • 接続先のナースコール分配コンセントの仕様
  • 折り曲げての保管や使用は厳禁です
  • 車椅子やベッドの車輪で踏まない環境か

特長

40Nの荷重で確実に動作する面状接点ロジック

内部に配置された面状電極により、約4kg（40N/40φ）の荷重がかかることで物理的に接点が閉じる純粋なスイッチ構造を採用。人間の足の踏み込みには即座に反応しつつ、リネン類などの軽い落下物による誤報を抑える絶妙な感度設定となっています。

つまずきを最小限に抑える5mmの超薄型設計

マットの厚みをわずか5mmに抑えることで、設置時の段差を極限まで排除。対象者や介護スタッフが足元を引っ掛けて転倒するリスクを最小限に抑えた、バリアフリーを意識した設計です。

設置ミスを防ぐ完全リバーシブル構造

表面と裏面に共通の軟質PVC素材を採用しており、どちらの面を上にしても同様に検知が可能です。忙しい現場での設置時に表裏を気にする必要がなく、ヒューマンエラーによる検知漏れを防ぎます。

徹底した断線防止テクノロジー

医療現場で最も多いトラブルである「ケーブル断線」を防ぐため、3mのリード線内部に高強度糸を編み込んでいます。さらにリード線引き出し部にはブッシュ加工を施し、過酷な引っ張りや折り曲げに対する耐久性を飛躍的に高めました。

日常生活防水仕様で衛生管理が容易

センサー本体は日常生活防水構造となっており、アルコール消毒や中性洗剤による拭き掃除が可能です。感染症対策が不可欠な医療・介護の現場でも、常に清潔な状態を維持して運用いただけます。

広範囲をカバーする600×1000mmのワイドサイズ

標準的なマットよりも大きいワイドサイズを採用。ベッドの長辺に沿って設置することで、対象者がどこから足を降ろしても逃さず検知でき、見守りの精度を高めます。

金メッキ仕様の高品質ピンプラグ

接続端子には耐腐食性に優れた金メッキピンプラグを採用。長期間の使用でも接触不良を起こしにくく、安定した信号伝達を維持します。また、一体成形によりプラグ根元の強度も確保されています。

安全性を考慮したプラグ脱落フェイルセーフ

リード線に強い張力がかかった際、無理に引っ張られてマットが動いたり断線したりする前に、あえてジャックから抜ける挿入式設計を採用。機器の破損と人身事故の両面から守る安全思想に基づいています。

選定時に評価したい強み

  • 高耐久設計： 高強度糸の組み込みとブッシュ加工で、ハードな使用環境に耐えます。
  • 衛生面： 防水仕様により、汚染時の洗浄や定期的な消毒が容易です。
  • 誤報抑制： 40Nの荷重設定により、不意の小物体落下による不要なアラームを防止。
  • 汎用性： 無電圧接点出力のため、主要メーカーのナースコールシステムと容易に連動。

施工・設置ガイド

本製品の性能を最大限に発揮し、末永くご使用いただくためのガイドラインです。

確認項目 この製品での考え方
設置方法 ベッドサイドやドア前の床面に、平面状態を保って敷設してください。
禁止事項 絶対に折り曲げたり、丸めたりしないでください。内部接点がショートし、故障の原因となります。
通過制限 車椅子、ベッドのキャスター、台車などの重い「点荷重」がかかる通過は避けてください。
清掃時 本体は拭き掃除可能ですが、ピンプラグ部は水濡れ厳禁です。
保管 納品時の梱包箱に入れ、平らな状態で保管してください。

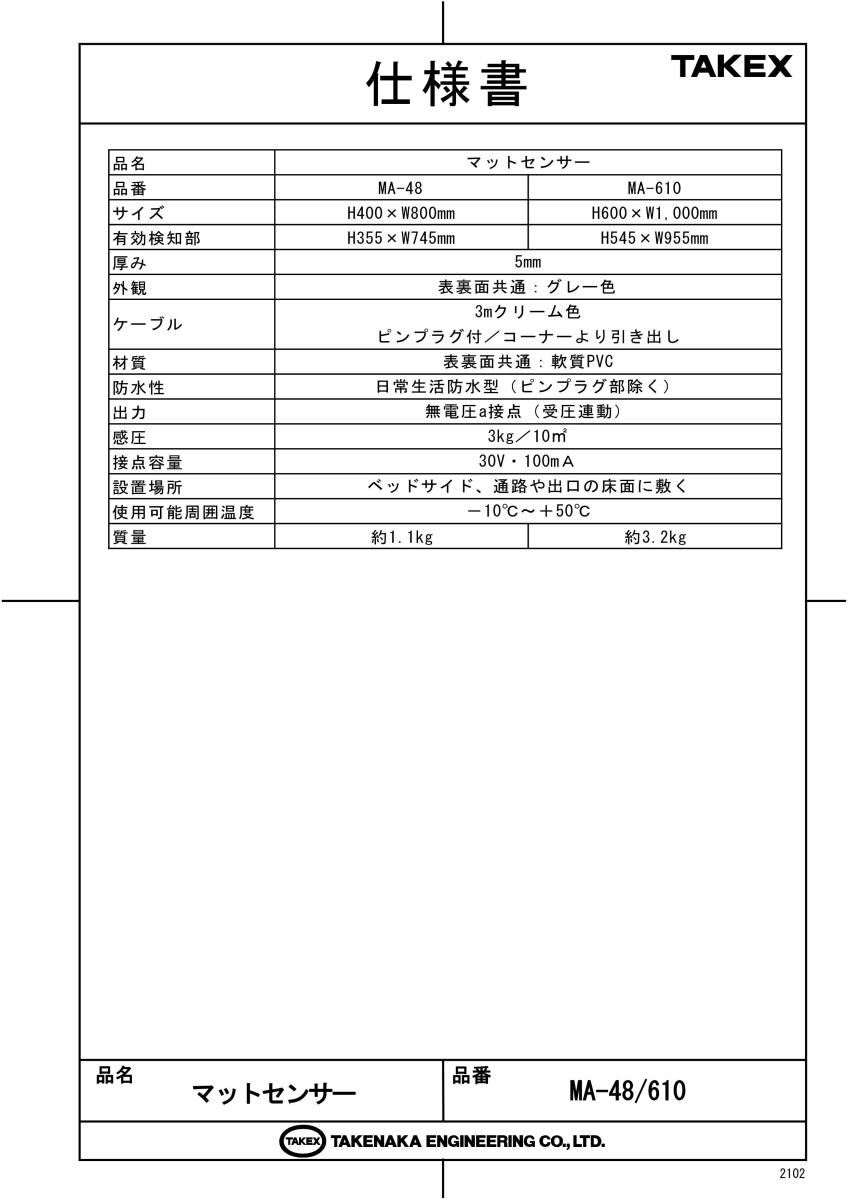

製品仕様

項目 内容
品名 マットセンサー
型番 MA-610
サイズ H 600 × W 1,000 mm
有効検知部 H 545 × W 955 mm（外周約20〜27mmは不感帯）
厚み 5 mm
質量 約 3.2 kg
材質 軟質PVC（グレー色 / 表裏面共通）
出力方式 無電圧a接点（受圧連動）
荷重感度 40N / 40φ（直径4cmの面積に約4kgの荷重）
接点容量 30V ・ 100mA（微弱電流信号用）
ケーブル 3m クリーム色（高強度糸組み込み / ピンプラグ付 / ブッシュ補強）
防水性能 日常生活防水構造（ピンプラグ部を除く）
使用可能温度 -10℃ 〜 +50℃
推奨交換目安 納入後 約5年（物理的劣化を考慮した安全運用期間）

FAQ

Q：電源は必要ですか？ A：いいえ、本製品は機械的な接点スイッチのため、電源（電池やAC電源）は必要ありません。
Q：丸めて保管しても大丈夫ですか？ A：いいえ、絶対に丸めたり折り曲げたりしないでください。内部の面状接点が折れ、常時発報や断線の原因となり修理不能となります。
Q：どのくらいの重さで反応しますか？ A：約4kg（40N）の荷重が直径4cmの範囲にかかると動作します。足で踏み込めば確実に反応する設定です。
Q：ナースコールにそのまま繋げますか？ A：はい、ピンプラグ式ですので多くのナースコール分配コンセントに接続可能です。ジャック形状が異なる場合は変換アダプタをご使用ください。
Q：マットにLEDは付いていますか？ A：本製品にLED表示灯は搭載されていません。検知確認は接続先のナースコールや受信機側で行ってください。
Q：車椅子でマットの上を通っても大丈夫ですか？ A：車輪による局所的な強い荷重は、内部電極を破壊する恐れがあります。可能な限りマットを避けて通るか、一時的に退避させてください。
Q：消毒液を使ってもいいですか？ A：はい、アルコールや中性洗剤による拭き取り清掃が可能です。ただし、ピンプラグ部分は水濡れさせないようご注意ください。
Q：表と裏で感度が違いますか？ A：いいえ、リバーシブル設計ですので表裏どちらでも同様の感度でご使用いただけます。
Q：センサーが常に反応しっぱなしになるのですが？ A：マット上に重い物が置かれていないか確認してください。何もない状態で反応し続ける場合は、内部ショート（折り曲げ等による破損）の可能性があります。
Q：ケーブルが断線しやすい箇所はありますか？ A：本製品は引き出し部にブッシュ補強を行い、線内に強化糸を入れているため非常に断線しにくい構造ですが、家具の脚での踏みつけにはご注意ください。
