BC-S 分配コンセント(モジュラー仕様) TAKEX 竹中エンジニアリング [BC-S]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリング（TAKEX）ヘルスケアナースコール分配器メタコン2ピン離床センサー対応

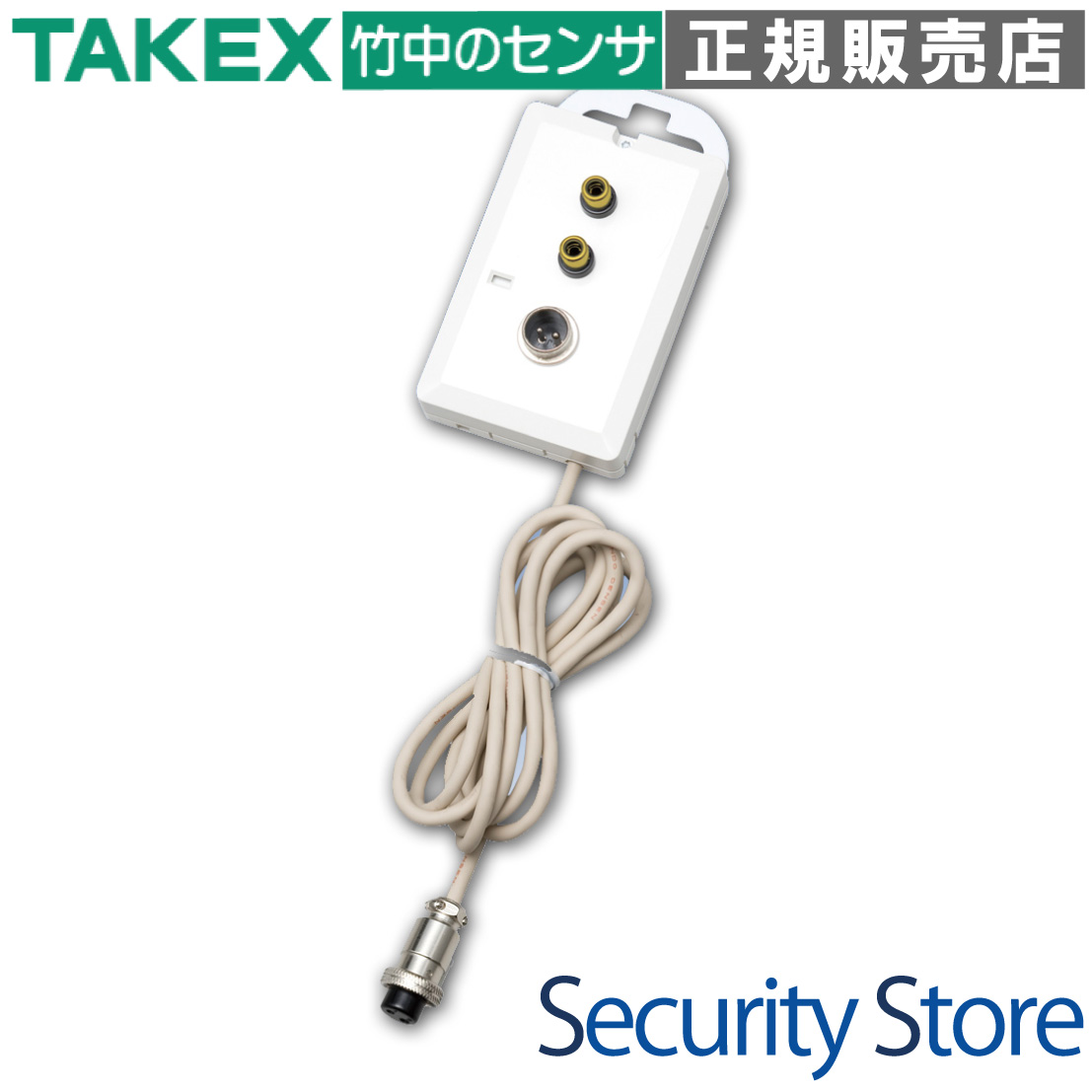

BC-S 分配コンセントケアコム・アイホンメタコン2ピン仕様

既設のナースコール環境を活かしながら、離床センサー等の外部入力を手軽に増設できる分配ユニットです。ケアコム・アイホン製のメタコン2ピンシステムに対応し、最大2台のセンサーを同時に接続・運用することが可能です。

型番： BC-S
製品名： 分配コンセント
対応プラグ： メタコン2ピン（ケアコム製・アイホン製）
センサー入力： 最大2系統（RCAジャック）
主な用途： 病院・介護施設での離床センサー増設
設置方法： 露出型（磁石およびフックによる固定）

資料ダウンロード

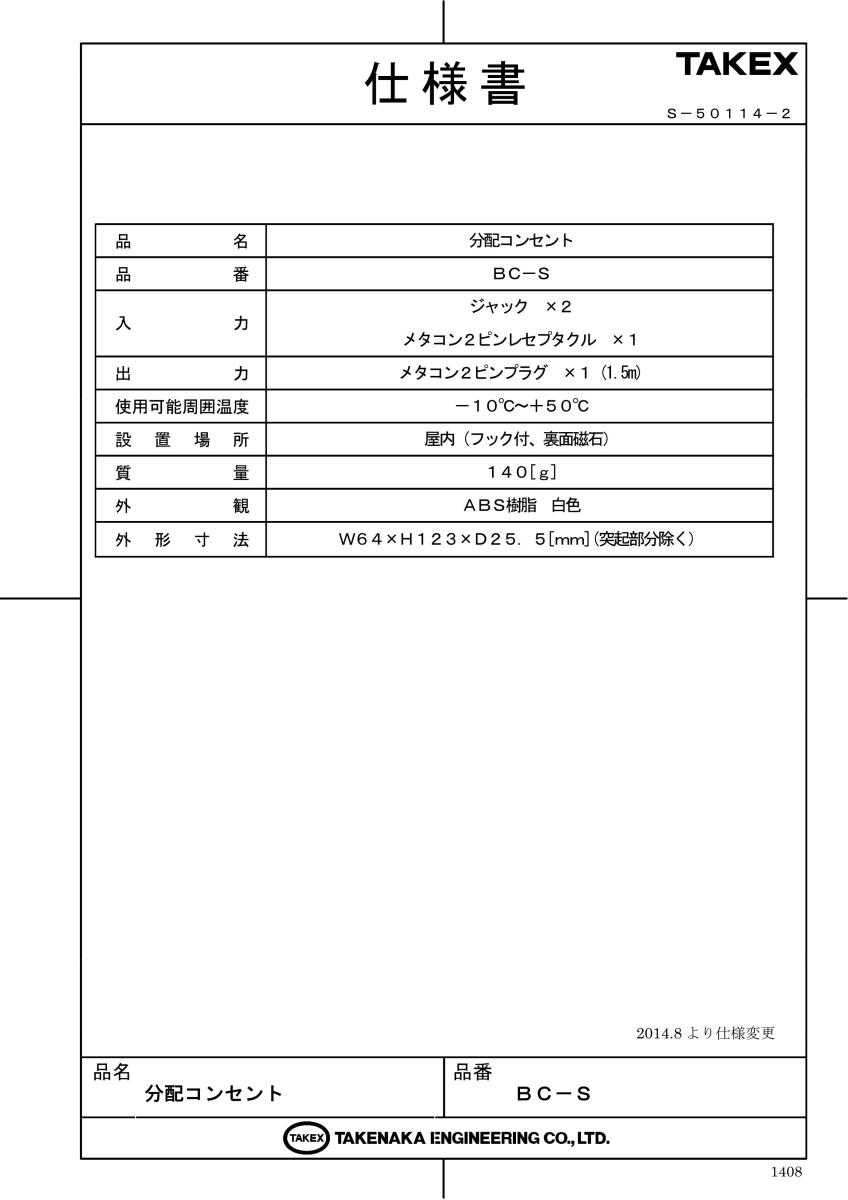

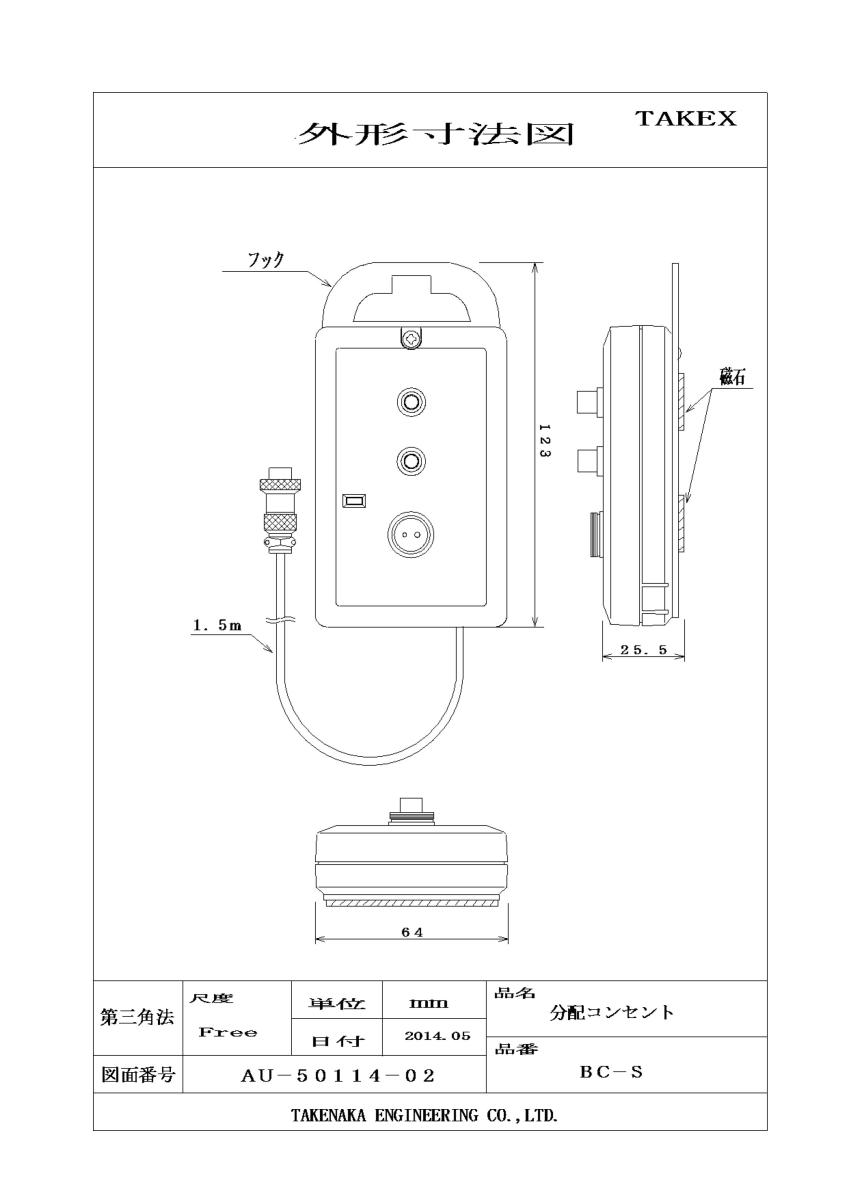

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

マットセンサー等の離床センサーの導入
既存のナースコール子機との併用運用
1つのコンセントへの複数センサー接続
壁面コンセントのプラグ形状がメタコン2ピンの施設

導入前に確認したいポイント

壁のコンセントが「メタコン2ピン」であること
ケアコム製またはアイホン製システムであること
接続するセンサーのプラグがピンプラグ（RCA）であること
子機を外して使用する場合の断線信号エラーの有無

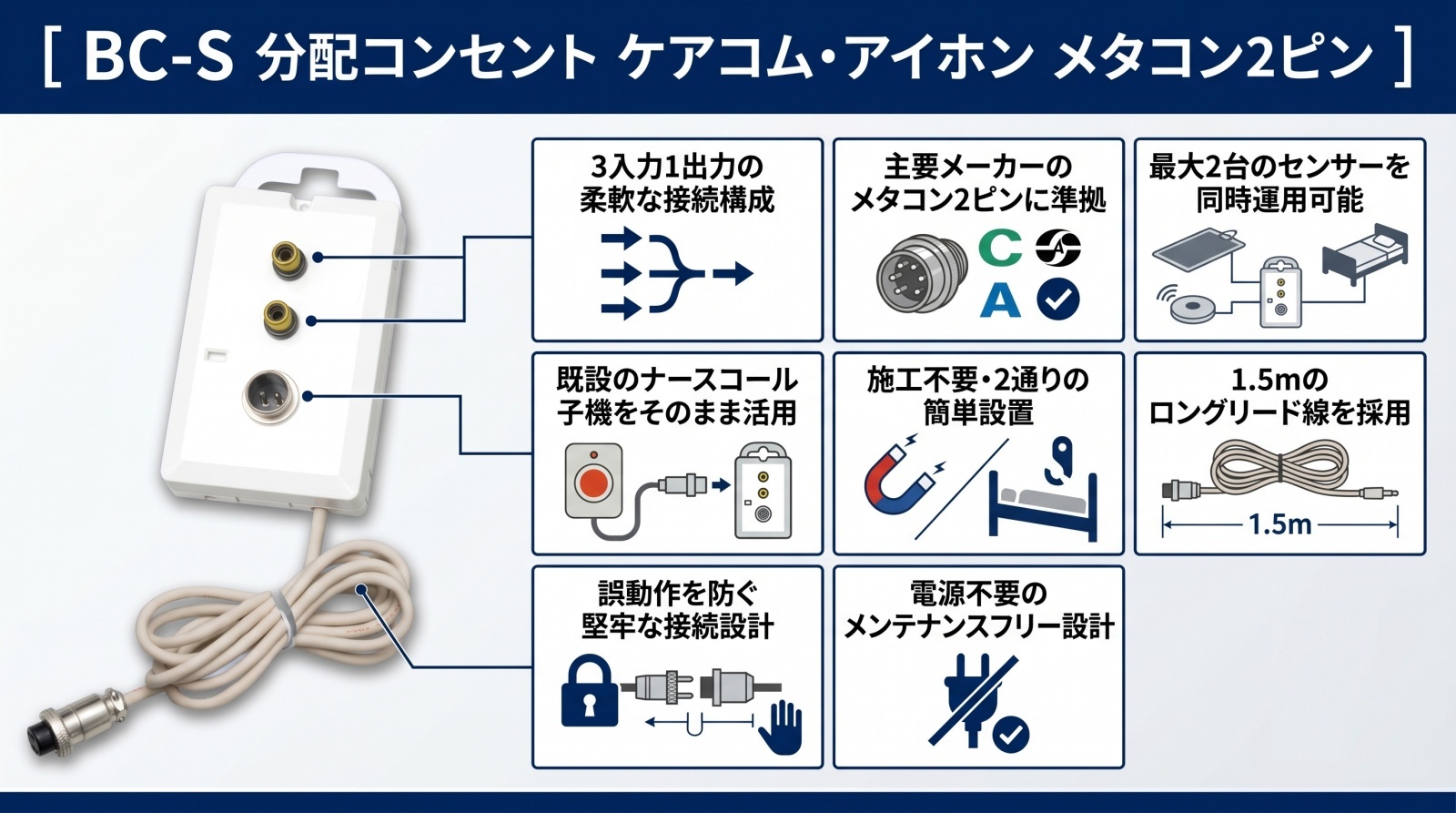

特長

3入力1出力の柔軟な接続構成

本製品は「センサー用ジャック×2」と「ナースコール子機用レセプタクル×1」の入力を備え、それらを1つの「メタコン2ピンプラグ」として出力します。これにより、壁側のコンセント口を塞ぐことなく、複数の機器を効率的に統合できます。

既設のナースコール子機をそのまま活用

壁面のコンセントに直接接続していた握り押しボタン等の子機を、BC-S本体のレセプタクルに差し込むことで、今まで通り使用可能です。離床センサーを導入するために子機を犠牲にする必要はありません。

最大2台のセンサーを同時運用

離床センサー等の入力（RCAピンプラグ仕様）を2系統搭載しています。例えばマットセンサーとベッドセンサーを同時に接続し、どちらの反応もナースコールへ送るといった高度な見守り運用が可能です。

主要メーカーの「メタコン2ピン」に準拠

病院や介護施設で広く採用されているケアコム製およびアイホン製のメタコン2ピン仕様に適合します。専用設計のため、プラグの抜き差しもスムーズで確実な接続を維持します。

設置場所を選ばない1.5mのロングリード線

本体から壁のコンセントに繋ぐリード線は1.5mの長さを確保しています。壁から少し離れたベッドサイドや、手の届きやすい位置への設置が容易になり、配線の取り回しに余裕が生まれます。

施工不要、磁石とフックで簡単取り付け

露出型ユニットの背面には取付用の強力磁石を内蔵しており、ベッドの金属フレーム等にワンタッチで固定できます。また、上部にはフックも備わっているため、引っ掛けて設置することも可能です。

現場での誤動作を防ぐ堅牢な接続設計

抜き差しが頻繁に行われる現場を想定し、接続部には信頼性の高いメタコン2ピンレセプタクルを採用。確実にロックされる構造により、意図しないプラグの脱落によるエラーを防止します。

コンパクトで清潔感のあるデザイン

幅64mm、高さ123mmのコンパクトな筐体は、ベッドサイドでも邪魔になりません。ABS樹脂製の白色筐体は、医療・介護現場の清潔な環境に自然に溶け込みます。

    選定時に評価したい強み
    高い汎用性： 2系統のセンサー入力により、将来的なセンサー増設にも対応可能。
導入コストの抑制： 既存の子機や配線を活かせるため、システム全体を改修せずに機能拡張が可能。
確実な固定： 磁石とフックの両方を標準装備しており、設置環境に合わせて確実な固定が選べる。
安心の国内メーカー： 竹中エンジニアリング（TAKEX）製として、高い信頼性と品質を実現。



施工・設置ガイド

本製品は電気工事不要で設置可能です。以下の手順で接続を行ってください。

壁面のナースコールコンセントから、現在接続されている子機のプラグを抜きます。
抜いた子機のプラグを、BC-S本体の「メタコン2ピンレセプタクル」へ差し込みます。
離床センサー等のピンプラグを、BC-S本体の「センサー入力ジャック」へ差し込みます。
BC-S本体から伸びているリード線のプラグを、壁面のナースコールコンセントへ差し込みます。
本体裏面の磁石または上部のフックを使用して、適切な位置に本体を固定してください。

製品仕様

項目	内容
品名	分配コンセント
品番	BC-S
メーカー	竹中エンジニアリング株式会社（TAKEX）
入力系統	センサー用 RCAジャック × 2 ナースコール子機用メタコン2ピンレセプタクル × 1
出力系統	メタコン2ピンプラグ × 1（リード線長さ：1.5m）
対応メーカー	ケアコム、アイホン（メタコン2ピン仕様）
使用可能周囲温度	-10℃ 〜 +50℃
設置場所	屋内専用
外観・材質	樹脂製・白色
外形寸法	幅(W) 64mm × 高さ(H) 123mm × 奥行(D) 25.5mm（突起部除く）
質量	約140g
取付方法	背面取付用磁石、または取付用フック

FAQ

Q：どのようなセンサーが接続できますか？ A：ピンプラグ（RCA仕様）を備えたマットセンサーやベッドセンサー等の離床センサーが最大2台まで接続可能です。

Q：ナースコールの子機（握りボタン）はそのまま使えますか？ A：はい、本製品のレセプタクルに子機を接続することで、センサーと併用してそのままご使用いただけます。

Q：電源は必要ですか？ A：いいえ、本製品はパッシブな分配ユニットですので、電源接続は不要です。

Q：どのメーカーのナースコールでも使えますか？ A：ケアコム製およびアイホン製の「メタコン2ピン」仕様専用です。4ピンや6ピンなどの異なる形状には適合しません。

Q：設置に工事は必要ですか？ A：不要です。露出型でプラグを差し込むだけの設計になっており、磁石やフックで簡単に固定できます。

Q：リード線の長さは変更できますか？ A：標準で1.5mとなっております。延長が必要な場合は別途対応が必要ですが、標準的なベッドサイド運用には十分な長さです。

Q：子機を接続せずにセンサーだけ使っても大丈夫ですか？ A：システムによっては「プラグ抜け（断線）」と判断してエラーが出る場合があります。基本的には子機も合わせて接続することを推奨します。

Q：屋外で使用できますか？ A：いいえ、屋内専用仕様です。水気のない環境でご使用ください。

Q：センサー1台だけで使用しても問題ありませんか？ A：はい、問題ありません。センサー入力ジャックのどちらか一方のみを使用することも可能です。

Q：接続が不安定な場合はどうすればいいですか？ A：プラグが奥まで確実に差し込まれているか、リード線に無理な張力がかかっていないかをご確認ください。
