M-38 マットセンサー 300×800mm TAKEX 竹中エンジニアリング [M-38]

M-38 マットセンサー 300×800mm TAKEX 竹中エンジニアリング [M-38]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 徘徊お知らせセンサー マットセンサー 離床検知 病院・介護施設向け

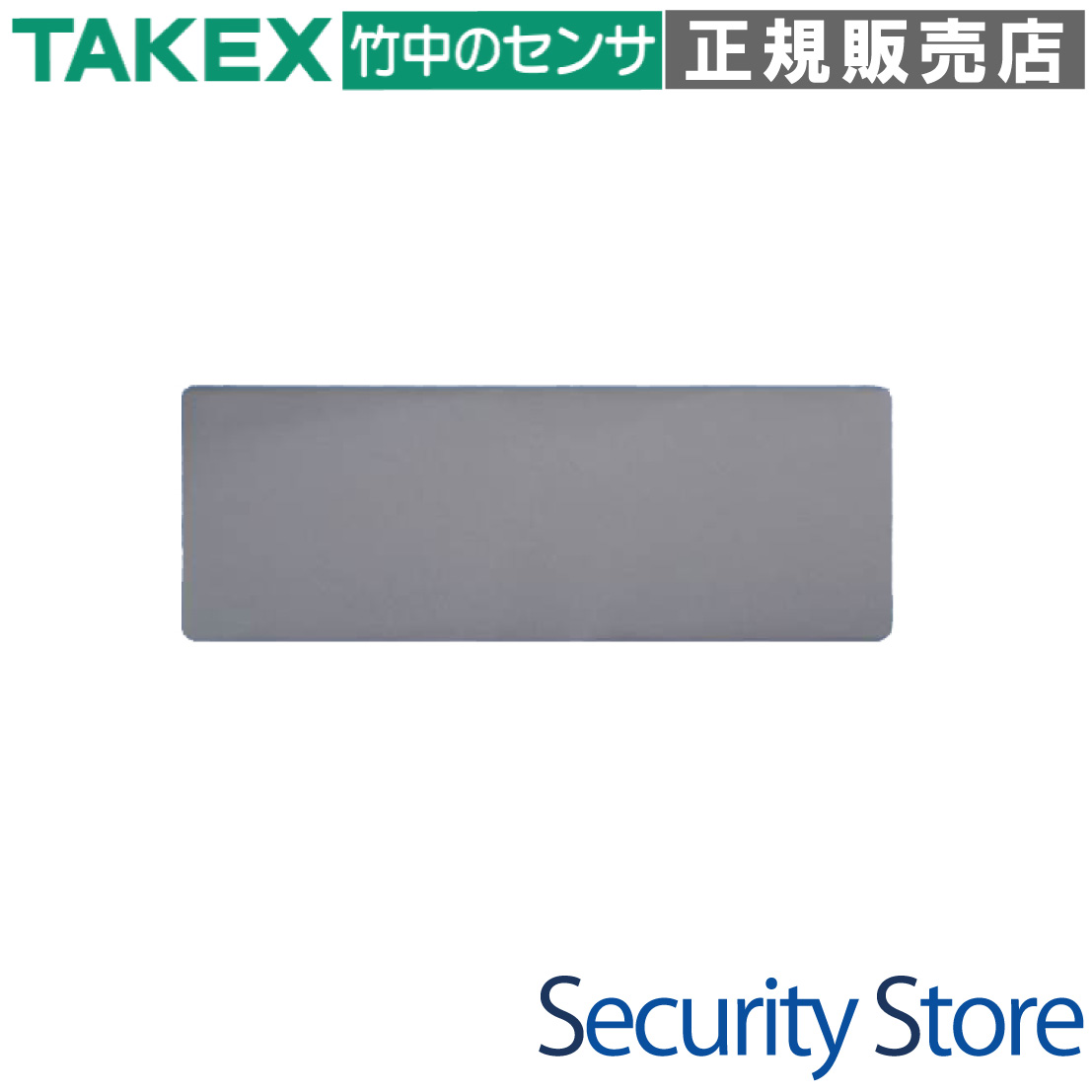

マットセンサー M-38（300×800mm）

ベッドサイドや部屋の出口に敷設し、足圧による確実な重力変化を検知して徘徊や離床を知らせる「感圧式無電圧接点センサー」です。

  • 型番： M-38
  • 製品名： マットセンサー 300×800mm
  • 検知方式： 感圧式（足圧検知）
  • 主な用途： 病院・介護施設での離床・徘徊管理、ご自宅での介護用通知
  • 設置場所： 屋内床面（ベッドサイド、出入口、通路）
  • 出力仕様： 無電圧a接点（30V 100mA）

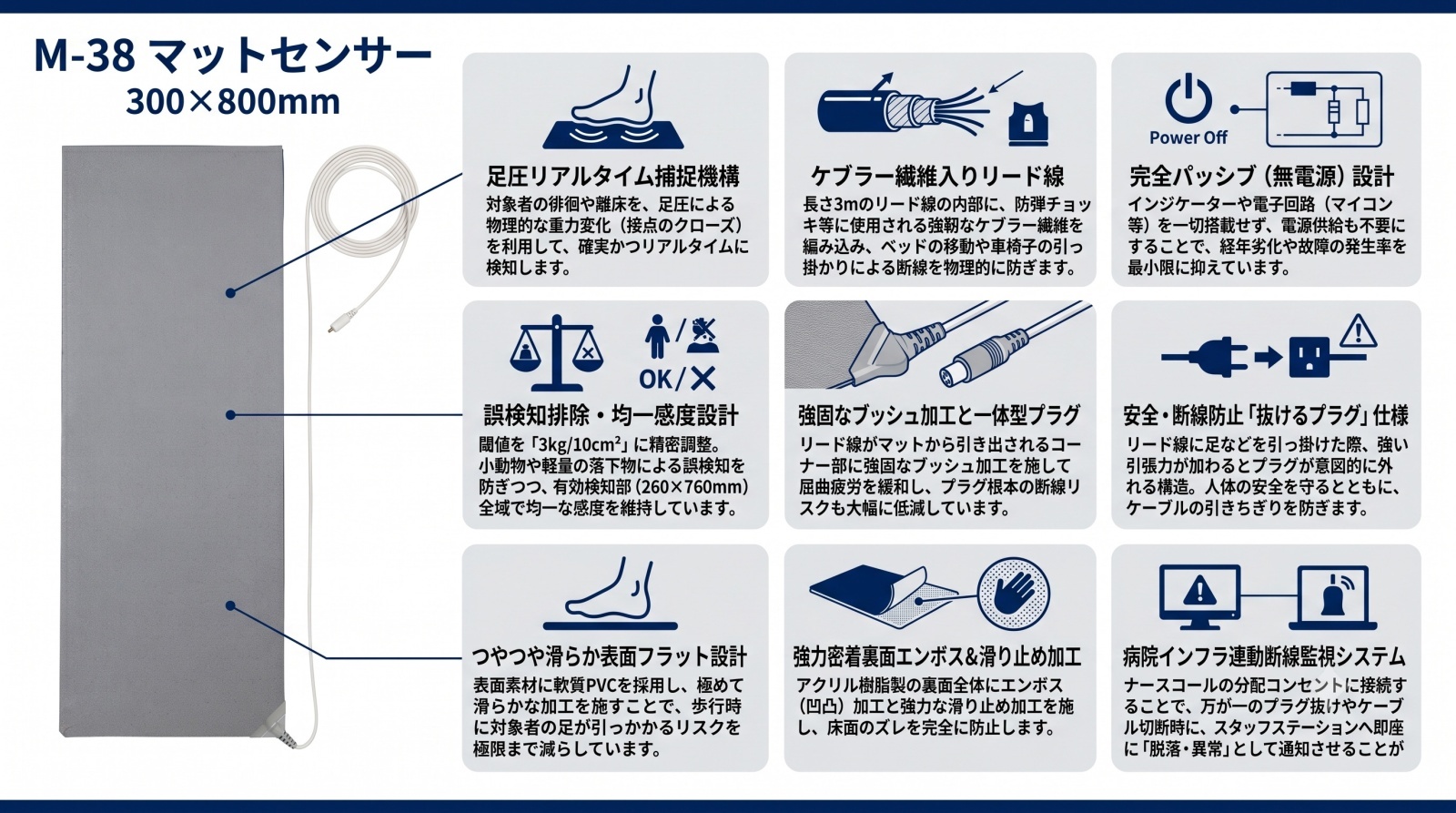

マットセンサー M-38 製品画像

資料ダウンロード

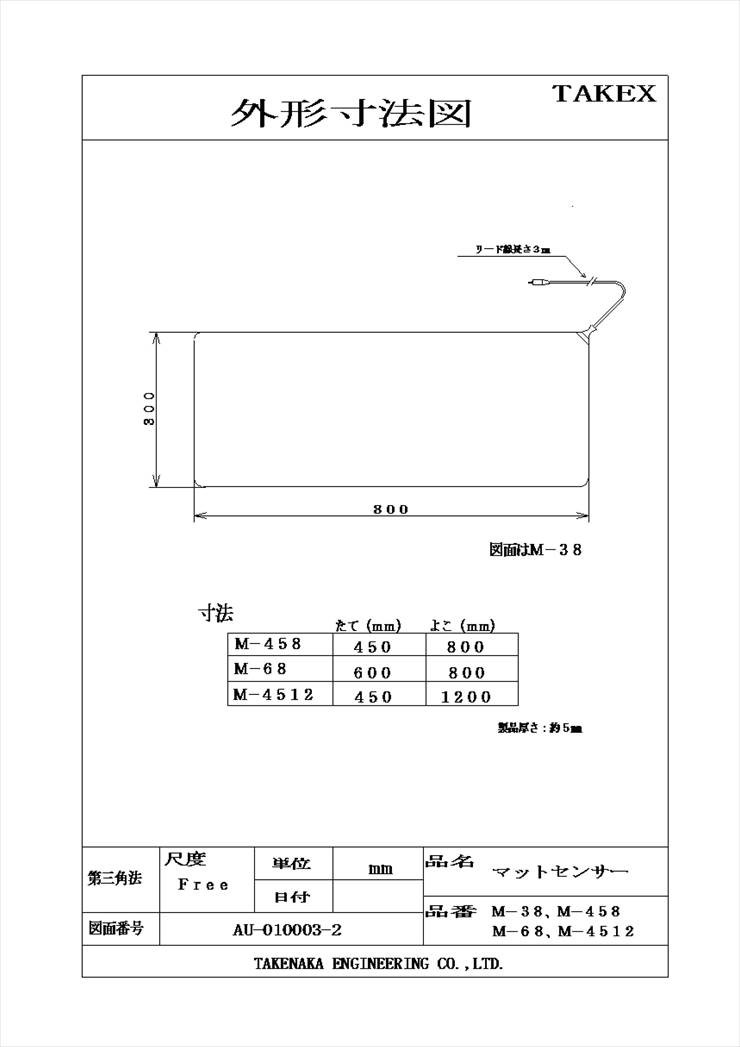

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院や介護施設での患者の就寝・離床管理
  • 認知症による深夜の徘徊・出口接近の検知
  • 在宅介護における転落・移動の早期把握
  • 既存のナースコールと連動した通知システム

導入前に確認したいポイント

  • 敷設場所は完全に平らな床面か
  • ナースコール連動には別売の分配コンセントが必要
  • 折り曲げ・丸めての保管や移動は厳禁
  • 車椅子やベッドキャスターの通過予定はないか

特長

高精度・均一な感圧テクノロジー

マット全域にわたり均一な感度を維持しており、対象者が端部を踏んだ場合でも確実にトリガー信号を上位システムへ送出します。感圧閾値は「3kg/10cm2」に精密調整され、小動物や軽量な落下物による誤検知を最小限に抑えつつ、人の足圧を的確に捕捉します。

強靭なケブラー繊維入りリード線

施工現場で発生しやすい「ケーブル断線」を防ぐため、リード線内部に防弾チョッキ等にも採用される強靭な「ケブラー繊維」を編み込みました。介護ベッドの移動や車椅子の引っ掛かり、清掃時の意図せぬ引張荷重に対しても優れた耐久性を発揮します。

安全性を追求した薄型フラット設計

厚さわずか6mmの高感度薄型タイプを採用。表面の凸凹をなくし、つまずきにくいフラットな加工を施すことで、歩行が不安定な利用者様の転倒リスクを大幅に軽減しています。

強力な滑り止め加工による安定設置

裏面にはアクリル樹脂によるエンボス加工と滑り止め材質を使用しています。大理石やPタイル、フローリングなど多様な床面に対して強力に密着し、歩行時のマットのズレを完全に防止します。

断線・故障リスクを低減する構造

リード線の引き出し部には強固なブッシュ加工を施し、屈曲疲労を緩和。ピンプラグは耐腐食性に優れた金メッキ仕様を採用し、長期間の安定運用を支える信頼性を確保しています。また、強い力が加わった際にはプラグが抜けることで人体への損傷を防ぐ安全設計です。

日常生活防水対応で清潔に運用

マット本体は日常生活防水仕様となっており、消毒や洗浄が可能です。医療・介護現場で求められる衛生的な運用に対応しています。（※ピンプラグ部を除く）

電源不要のパッシブデバイス設計

本製品は電源（バッテリーやACアダプタ）を必要としないパッシブデバイスです。故障率を物理的に抑えたシンプルな構造であり、電源メンテナンスの手間もありません。

ナースコールシステムとの高い親和性

オプションの分配コンセントを使用することで、既設のナースコールシステムに統合可能です。スタッフステーションの表示盤やナースコール子機へのリアルタイム通知が可能になり、即応性の高い見守りを実現します。

選定時に評価したい強み

  • 耐久性： ケブラー繊維内蔵ケーブルで断線トラブルを徹底排除
  • 安全性： 6mmの極薄設計と滑り止め加工で転倒事故を防止
  • 信頼性： 3kg/10cm2の精密な感圧閾値による確実な検知
  • メンテナンス性： 電源不要の構造と日常生活防水による容易な手入れ

施工・設置ガイド

設置の際は、対象者がベッドから降りる際に必ず足を着く位置、または部屋を出る動線上に配置してください。リード線引き出し部が壁側を向くように配置することで、歩行時のケーブルへの引っ掛かりを最小限に抑えることができます。

確認項目 この製品での考え方
敷設面の状態 完全に平らな床面に設置してください。段差があると誤報の原因になります。
禁止事項 折り曲げ、丸めての持ち運びは内部接点の破壊に繋がるため絶対厳禁です。
荷重制限 キャスター付きベッド、車椅子、台車などの「点荷重」がかかる通過は避けてください。
保守点検 週に1回程度、実際にマットを踏んで受信機側が動作するかテストを行ってください。

製品仕様

項目 内容
品名・品番 マットセンサー M-38
外形寸法 300mm × 800mm × 厚さ 6mm
有効検知部寸法 260mm × 760mm
質量 約 1,200g (1.2kg)
出力信号 無電圧a接点 (受圧連動)
接点容量 30V ・ 100mA
感圧閾値 3kg ／ 10cm2
ケーブル仕様 3m クリーム色 (2芯・ケブラー繊維入り) ／ ピンプラグ付
防水性能 日常生活防水型 (ピンプラグ部を除く)
材質 (表面) 軟質PVC (グレー色)
材質 (裏面) 軟質PVC (ダークグレー色・ノンスリップ素材配合・エンボス加工)
使用周囲温度 －10℃ 〜 ＋50℃

FAQ

Q：電池や電源は必要ですか？ A：いいえ、本製品は電源を必要としない無電圧接点方式のセンサーです。接続先の受信機やナースコールシステムから信号を読み取ります。
Q：ナースコールに直接つなげられますか？ A：多くの場合は「分配コンセント（別売オプション）」を介してナースコール子機に接続します。ご使用のメーカーに合わせた分配コンセントを選定してください。
Q：車椅子で踏んでも大丈夫ですか？ A：車椅子のタイヤやベッドのキャスターなどは局所的に強い圧力がかかる「点荷重」となり、内部のセンサーを破壊する恐れがあるため通過させないでください。
Q：折りたたんで収納してもいいですか？ A：いいえ、内部の面状接点が折れ曲がると故障（ショートや断線）の原因となります。必ず平らな状態のまま保管してください。
Q：上にフロアマットを重ねても反応しますか？ A：薄手のマットであれば可能ですが、厚手のものや硬い板状のものを重ねると荷重が分散され、検知しなくなる場合があります。必ず設置後にテストを行ってください。
Q：アルコール消毒は可能ですか？ A：はい、表面は軟質PVCですのでアルコールや中性洗剤での拭き掃除が可能です。ただし、ピンプラグの端子部分には液体が入らないようご注意ください。
Q：ケーブルが断線した場合は修理できますか？ A：本製品は気密性を保つ一体成型構造のため、マット付近での断線修理は困難です。ケブラー繊維入りで断線しにくい設計ですが、万一の場合は本体交換を推奨します。
Q：屋外で使用できますか？ A：いいえ、屋内専用です。雨天時や水が溜まるような場所での使用は故障の原因となります。
Q：体重の軽い子供でも検知しますか？ A：感圧閾値が「3kg/10cm2」ですので、通常お子様の体重でも十分に検知可能です。ただし、極端に軽量な物体の配置では反応しない設計になっています。
Q：プラグを差し込んでも反応しない場合は？ A：プラグが奥まで完全に差し込まれているか確認してください。また、分配コンセントを使用している場合は、元のハンド子機が正しく接続されているかも併せて確認してください。
