M-4512 マットセンサー TAKEX 竹中エンジニアリング [M-4512]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）徘徊・離床検知センサー病院・福祉施設向けナースコール連動

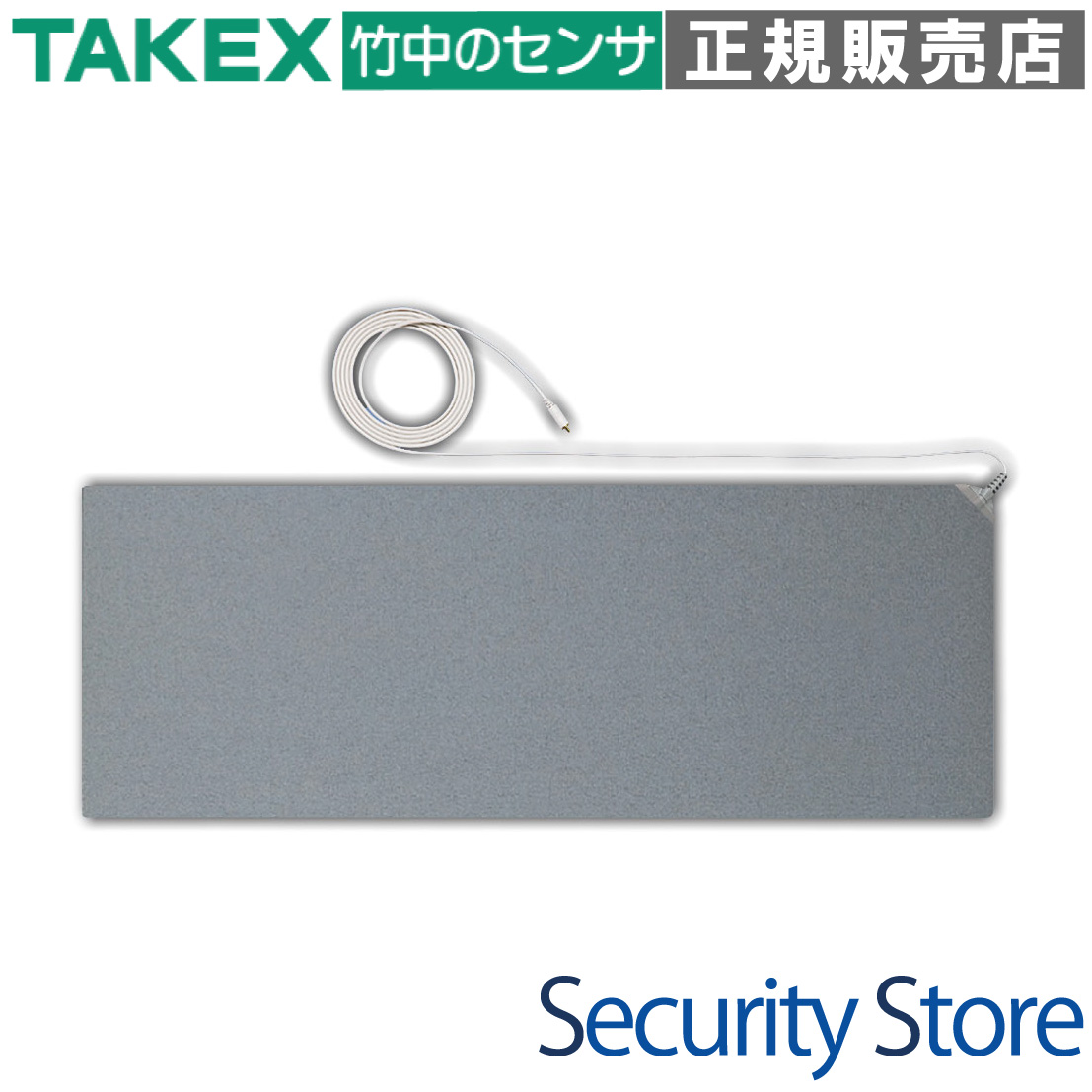

マットセンサー M-4512

M-4512は、病院や介護施設での離床・徘徊検知に特化した長尺仕様（450mm×1200mm）のマット型センサーです。ベッドサイドや出入り口に敷設することで、人の重みを正確に検知し、介護者へ迅速にお知らせします。ケブラー繊維を編み込んだ高耐久ケーブルや防水設計を採用し、法人現場の過酷な運用に耐えうる信頼性を備えています。

型番： M-4512
製品カテゴリ： 離床センサー / マットセンサー
検知方式： 感圧スイッチ方式（3kg/10cm2）
主な用途： ベッドからの離床検知、部屋からの徘徊・退出お知らせ
設置場所： ベッドサイド、通路、ドア付近の床面
インターフェース： 無電圧a接点出力（ピンプラグ付 3mコード）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

病院・老人福祉施設での就寝管理
深夜時間帯の徘徊・退出検知
ナースコール設備へのセンサー増設
在宅介護での離床アラート運用

導入前に確認したいポイント

接続先のジャック形状（標準はピンプラグ）
設置場所での車椅子やキャスター通過の有無
設置床面の温度（床暖房等による50℃超は不可）
ナースコール分配コンセントの有無

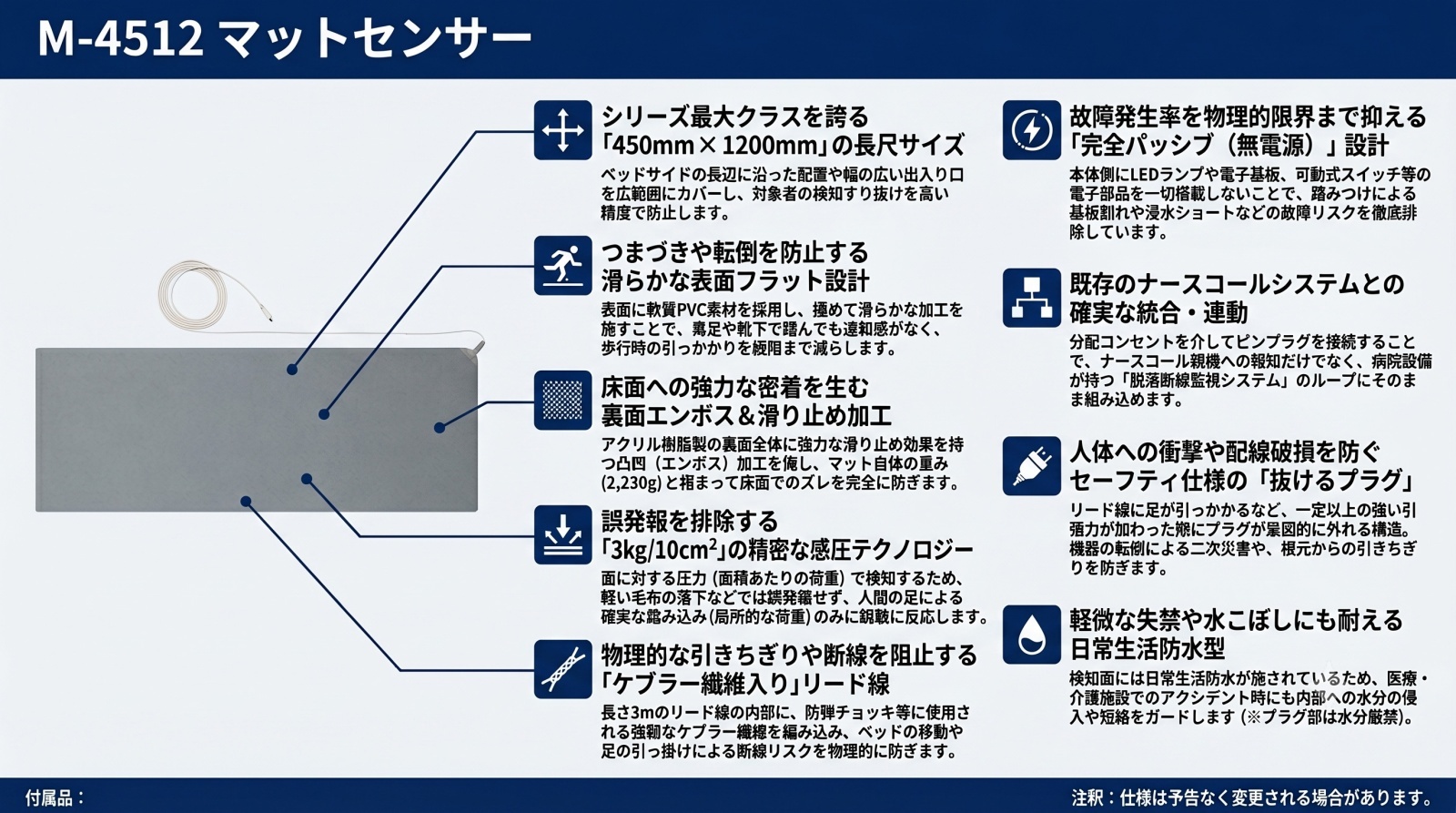

特長

長尺サイズ（1200mm）による広範囲カバー

M-4512は、シリーズ最大クラスの幅1,200mmを確保しています。ベッドサイドの長辺を広範囲にカバーできるため、利用者が頭側・足側のどちらから降りても検知のすり抜けが発生しにくく、シビアな離床監視に適しています。

誤報を抑える高精度な感圧チューニング

「3kg/10cm2」の感圧仕様に設計されています。これは、小柄な方や体重の軽い高齢者の足裏荷重を確実に捉える一方で、毛布の落下や軽い物体の接触による誤作動を防止するための最適なバランスです。面積あたりの圧力で判断する物理アルゴリズムを採用しています。

つまづきを防止する厚さ6mmの薄型設計

表面に凸凹をなくし、わずか6mmの厚さに抑えることで、歩行時やスリッパでの移動中につまづきにくい「親切設計」を実現しています。表面素材には軟質PVCを採用し、利用者への違和感を最小限に留めています。

断線トラブルを防ぐケブラー繊維入りケーブル

リード線内部に防弾チョッキ等にも使われるパラ系アラミド繊維「ケブラー繊維」を組み込んでいます。ベッドの移動や歩行時の引っ掛けといった不意の張力から内部導線を保護し、現場で最も多いトラブルである「断線」を劇的に低減します。

衛生面に配慮した日常生活防水仕様

センサー本体は日常生活防水仕様となっており、万が一の失禁や飲みこぼしの際も内部への浸水を防ぎます。消毒液による清拭や洗浄が可能（ピンプラグ部を除く）なため、常に清潔な状態で運用いただけます。

滑り止め加工による確実な床面定着

マット裏面には、アクリル系の強力な滑り止めエンボス加工が施されています。自重約2.5kgと合わせ、利用者が足を乗せた際のマットのズレを抑止。転倒事故を未然に防ぐとともに、常に正しい検知位置をキープします。

フェイルセーフを意識したパッシブ設計

センサー本体にはLEDや電子基板を一切内蔵しない「ドライコンタクト（無電圧接点）」方式を採用。踏みつけによる基板破損や電子故障のリスクを排除した、法人向け機器らしい堅牢な設計思想に基づいています。

ナースコール連携と高い互換性

標準のピンプラグ端子により、既存のナースコールシステムの「分配コンセント」等へ簡単に接続可能です。金メッキ仕様のプラグを採用しているため、長期間の使用でも耐腐食性に優れ、確実な信号伝達を維持します。

    選定時に評価したい強み
    検知漏れの低減： 1200mmの長尺により、動線を逃さずキャッチ。
圧倒的な耐久性： ケブラー入りリード線と強固なブッシュ加工による断線対策。
二次災害の防止： 滑り止め加工と薄型設計で転倒リスクを最小化。
運用の簡便さ： 電源不要の受圧連動接点。メンテナンスは週1のテスト踏み込みで完結。



施工・設置ガイド

マットセンサーの効果を最大限に引き出すため、以下のガイドラインを遵守して設置を行ってください。

確認項目	この製品での考え方
設置位置	ベッドサイドの長辺、または出入り口の動線上に配置。端部（20mm）は不感帯のため考慮して配置。
禁止荷重	車椅子、ベッドのキャスター、台車等の「点荷重」は厳禁。内部接点破断の原因となります。
ケーブル配線	ベッドの可動部や足に引っかからないよう、余裕を持たせつつ養生。引っ張りによる脱落は安全機能です。
保守管理	折り曲げ・丸めての保管は厳禁。非使用時は必ず平らな状態で保管してください。

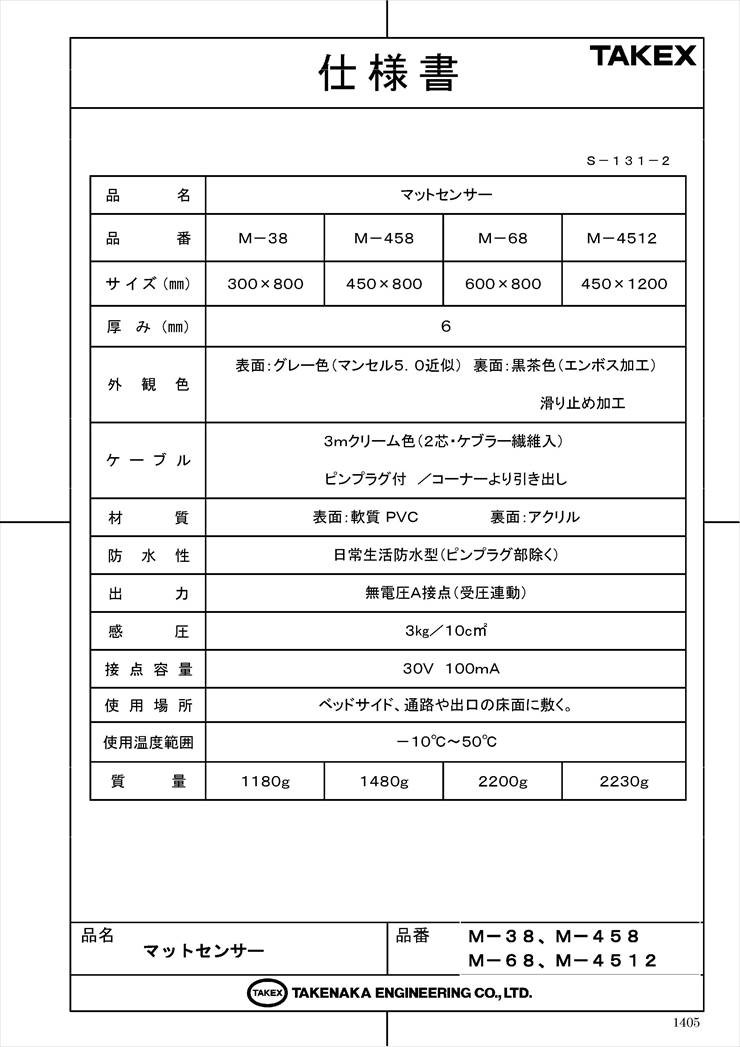

製品仕様

項目	内容
品番	M-4512

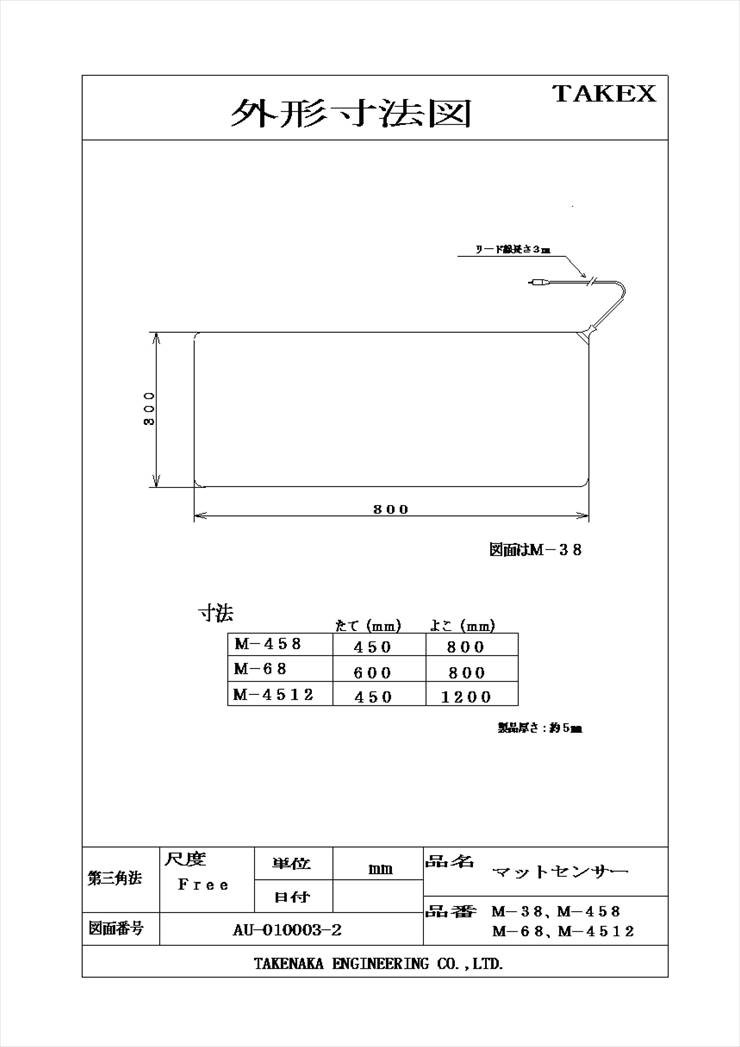

外形寸法	450mm × 1200mm × 6mm
質量	約2.5kg
検知方式	感圧スイッチ方式（受圧連動）
接点仕様	無電圧a接点（ノーマルオープン）
接点容量	30V・100mA（最大）
感圧	3kg／10cm3
使用周囲温度	－10℃〜＋50℃（結露なきこと）
防水性能	日常生活防水型（ピンプラグ部を除く）
材質	表面：軟質PVC（グレー）裏面：軟質PVC（ダークグレー、滑り止め加工）
リード線	3m クリーム色（2芯・ケブラー繊維入り）金メッキピンプラグ付

FAQ

Q：センサー本体は電池や電源が必要ですか？ A：いいえ、必要ありません。重さがかかった時に接点が閉じる物理スイッチ方式（パッシブ型）のため、センサー自体に電源は不要です。

Q：ナースコールへの接続はどのように行いますか？ A：市販の「分配コンセント」を介して、ナースコール子機ジャックに接続するのが一般的です。プラグ形状が合わない場合は変換ジャック（オプション）をご使用ください。

Q：車椅子でマットの上を通っても大丈夫ですか？ A：厳禁です。車椅子のタイヤやキャスター、ハイヒール等の「点荷重」は、設定荷重を大幅に超えるため内部接点を破壊（圧壊）させ、故障の原因となります。

Q：床暖房の上で使用できますか？ A：使用周囲温度の上限が50℃です。床暖房の温度がこれを超える場合や、熱によるPVCシートの変形・融解のリスクがあるため、推奨されません。

Q：センサーの上からカーペットを敷いても検知しますか？ A：保護目的での重ね敷きは可能ですが、厚みや硬さによって検知感度が低下します。必ず設置後に実際の動作テストを行ってください。

Q：汚れた場合、水洗いしても大丈夫ですか？ A：表面の拭き掃除や軽い洗浄は可能ですが、リード線先端のピンプラグを水没させないでください。プラグが濡れると腐食による導通不良の原因となります。

Q：マットが常に発報し続けて止まらないのですが。 A：重い荷物が乗っていないか確認してください。何も乗っていないのに止まらない場合は、キャスター等の荷重による「内部接点の溶着・圧壊（物理ショート）」の可能性が高いです。

Q：不使用時に丸めて保管しても良いですか？ A：禁止されています。内部の接点シートに歪みが生じ、正常に動作しなくなる恐れがあるため、必ず平らな状態で保管してください。

Q：ケーブルが断線した際、自分で修理できますか？ A：本製品はケブラー繊維を含む特殊構造のため、お客様でのケーブル加工・修理は推奨されません。安全性能が損なわれるため、買い替えをご検討ください。

Q：動作確認はどのように行えばよいですか？ A：週に一度、実際に足でマットの有効検知範囲を踏み込み、接続先のナースコールや受信機が正しく反応するかを目視で確認してください。
