商品詳細

TAKEX（竹中エンジニアリング）マットセンサワイヤレス送信機介護・医療向け離床検知

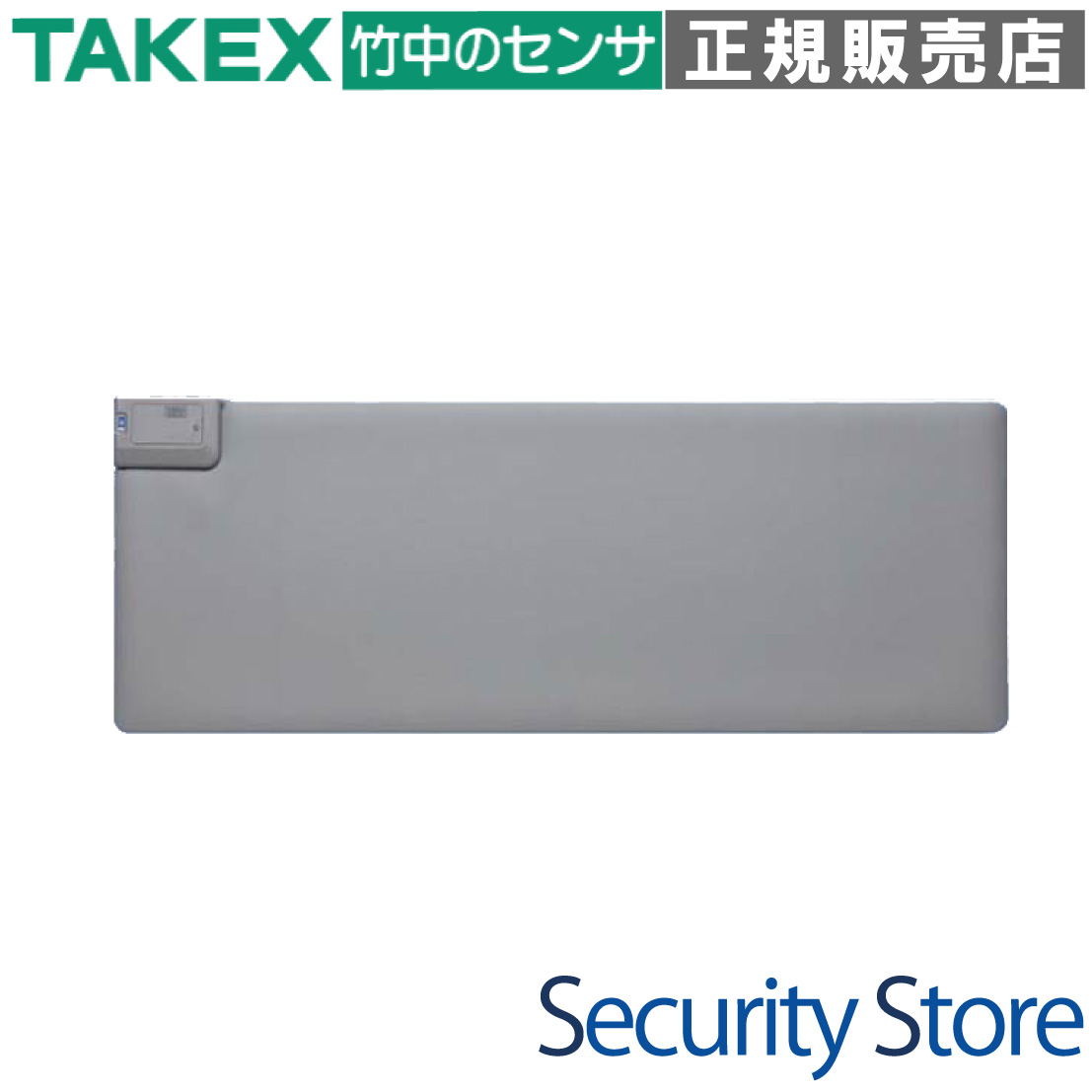

TX-M4512 マットセンサ送信機

送信機と検知部を完全に一体化させた、ワイヤレス式の高機能マットセンサです。有線コードを排除したことで、ベッドサイドや出入口でのつまづきリスクを解消。450mm×1200mmの大型サイズにより、広範囲での確実な離床・外出検知を実現し、医療・介護現場の安全管理を強力にサポートします。

型番： TX-M4512
製品名： マットセンサ送信機
通信方式： 426MHz帯小電力セキュリティシステム（見通し約100m）
主な用途： 離床検知、徘徊防止、居室からの出入り監視
設置場所： ベッドサイド、居室ドア前などの屋内床面
電源： 単4形アルカリ乾電池×2本（寿命約2年）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

ベッドからの転落・離床の早期検知
介護施設や病院での徘徊・外出防止対策
コードレス化による歩行安全性の向上
配線工事が困難な既存施設への導入

導入前に確認したいポイント

受信機（親機）との間に大きな金属遮蔽物がないか
設置場所が水没する恐れのある浴室等ではないか
検知部サイズ（450x1200mm）が設置スペースに収まるか
電池交換周期（約2年）のメンテナンス計画

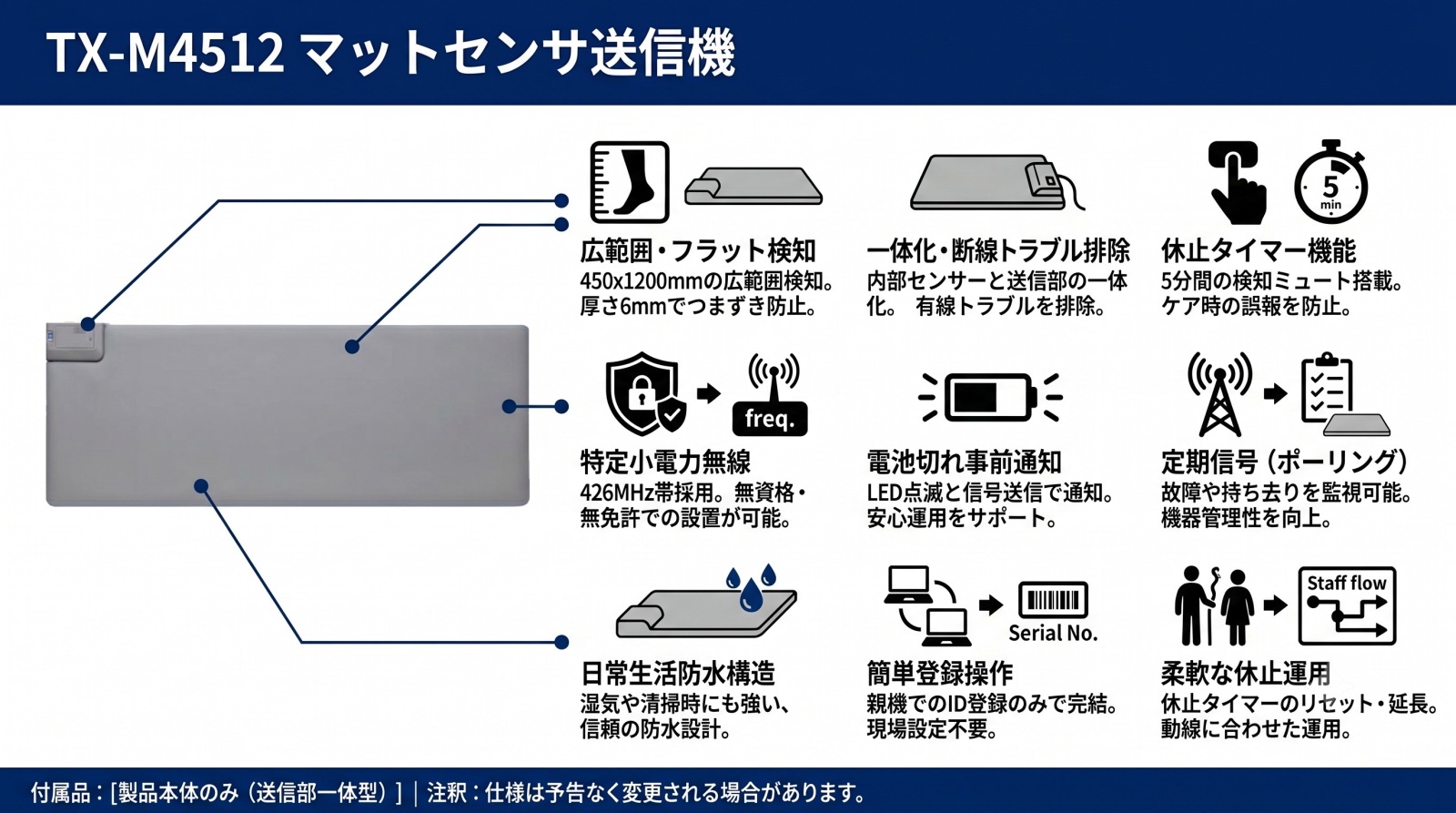

特長

送信部一体型の完全コードレス設計

送信機とマット（検知部）をワンボディに統合。従来のマットセンサで課題となっていた「マットから送信機へ繋がる有線コード」が存在しないため、対象者やスタッフがコードに足を引っ掛けて転倒するリスクを物理的に排除しています。あらゆる場所にスマートかつ安全に設置が可能です。

450mm×1200mmの大型ワイド設計

標準的なマットよりも横幅を広く取った1200mmサイズを採用。ベッドの横幅を広くカバーできるため、対象者がどの位置から足を下ろしても逃さず検知します。門口の広い居室出入口の監視にも非常に効果的です。

歩行を妨げない厚さ6mmの超薄型設計

検知部はわずか6mmの薄型仕様。さらに裏面には強力なすべり止め加工を施しており、床面からのズレやめくれを防止します。つまずきにくく、車椅子での通過もスムーズなバリアフリー配慮設計です。約2,200gの適度な重量感が安定した接地性を実現しています。

運用負荷を軽減する「休止タイマー」機能

ベッドへの帰還時やケアの際、一時的に検知を無効化したい場面で役立つ休止タイマースイッチを搭載。スイッチを2秒以内に2回押すことで、約5分間検知をミュートします。タイマー終了後は自動的に検知状態へ復帰するため、スイッチの戻し忘れによる事故を未然に防ぎます。

死活監視を支える「定期送信機能」

発報がない待機時でも、バックグラウンドで定期的に信号を受信機へ送信しています。これにより、万が一の故障や電池切れ、機器の持ち去りなどによって通信が途絶えた際、システム側で早期に異常を察知できる高度な信頼性を備えています。

長寿命設計と電池切れ報知

単4形アルカリ乾電池2本で、1日10回送信の場合に約2年の長寿命を実現。電池残量が少なくなると、本体のLEDが5秒周期で点滅してお知らせするだけでなく、受信機側へも電池切れ信号を送信するため、広域な施設でもメンテナンス管理が容易です。

現場での即応性を高めるLED表示パターン

送信時の点灯だけでなく、休止タイマーのカウントダウン（1秒周期点滅）やタイマー終了30秒前の予告点滅（0.5秒周期）など、現在の動作状態を視覚的に判別できるインジケーターを装備。現場スタッフが機器の状態を一目で把握できるよう配慮されています。

小電力ワイヤレスによる簡単導入

見通し距離約100mの長距離通信が可能な426MHz帯ワイヤレスを採用。面倒な配線工事が一切不要なため、導入したその日から即座に使用を開始できます。免許や資格も不要で、施設のレイアウト変更にも柔軟に対応可能です。

    選定時に評価したい強み
    安全性： 完全コードレス＆6mm薄型で、歩行時の安全性が極めて高い。
確実性： 1200mmのワイドサイズで、離床の瞬間を確実にキャッチ。
運用性： 休止タイマーによる「戻し忘れ防止」が現場の負担を軽減。
信頼性： 定期送信機能による死活監視で、システムダウンを許さない設計。



LED表示灯の動作状態

ステータス	LED挙動パターン	詳細
電源投入時	約1秒間点灯	電源スイッチONから約5秒後に起動完了を表示。
検知（送信）時	約1秒間点灯	荷重を検知し信号を送信。送信後約4秒間は連続送信防止。
休止タイマー中	約1秒周期で点滅	5分間の検知停止カウントダウン中。
タイマー終了間際	約0.5秒周期で点滅	タイマー終了30秒前から点滅速度がアップ。
電池切れ予告	約5秒周期で点滅	電圧低下。速やかに電池交換が必要です。

施工・設置ガイド

本製品を正しく、安全にご使用いただくための施工基準です。

確認項目	設置・施工上の注意
設置場所	ベッドサイドの床面、または居室ドアの前に平置きしてください。
通信距離	見通し100mですが、壁や金属扉により減衰します。必ず床面に置いた状態でテストしてください。
禁止事項	折り曲げ、折りたたみ厳禁。内部センサー断線の原因となります。
環境条件	直射日光、暖房器具の至近、水没の恐れがある場所は避けてください。
登録作業	受信機を登録モードにし、マットを踏むことでペアリング（発報登録）が可能です。

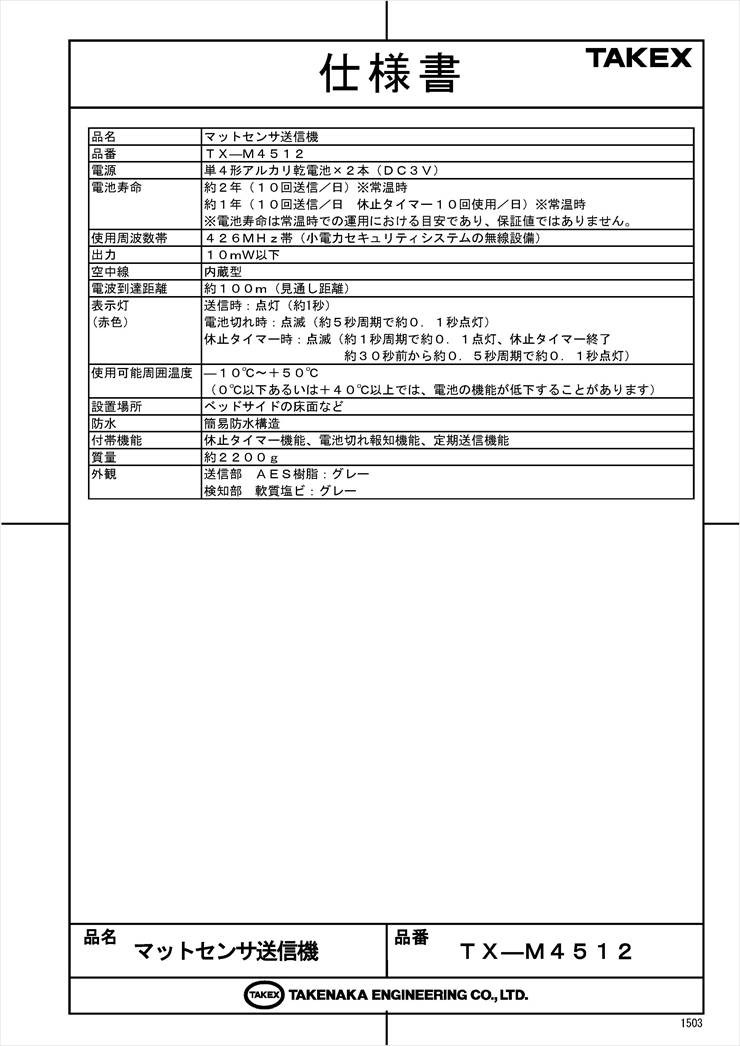

製品仕様

項目	内容
品名	マットセンサ送信機
品番	TX-M4512
電源	単4形アルカリ乾電池×2本(DC3V)
電池寿命	約2年(10回送信/日) ※常温時約1年(10回送信/日＋休止タイマー10回/日) ※常温時
使用周波数帯	426MHz帯 (小電力セキュリティシステムの無線設備)
出力 / 空中線	10mW以下 / 内蔵型
電波到達距離	約100m (見通し距離)
表示灯(赤色LED)	送信時:点灯(約1秒) 電池切れ時:点滅(約5秒周期) 休止タイマー時:点滅(約1秒周期、終了前約0.5秒周期)
使用可能周囲温度	-10℃〜+50℃ (0℃以下・+40℃以上では電池性能低下の可能性あり)
設置場所	ベッドサイドの床面など (屋内)
防水性能	簡易防水構造
付帯機能	休止タイマー機能、電池切れ報知機能、定期送信機能
質量	約2,200g (電池含む)
外観・材質	送信部:AES樹脂(グレー) / 検知部:軟質塩ビ(グレー)

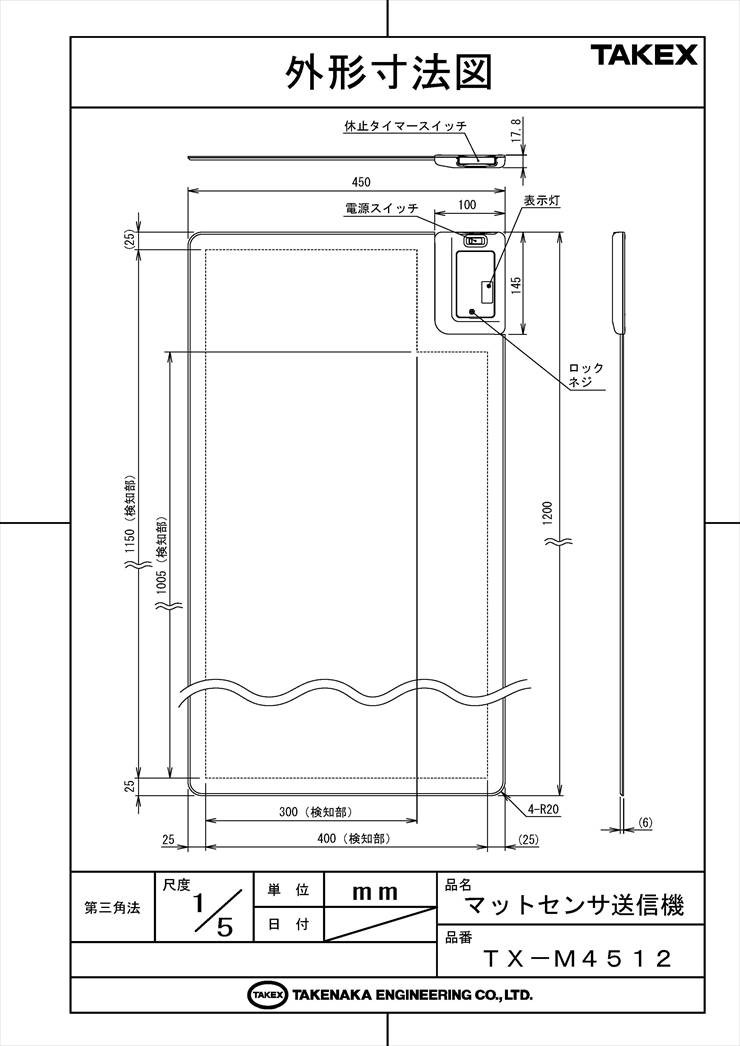

外形寸法	検知部:幅450mm × 長さ1200mm × 厚さ6mm

FAQ

Q：コードレスとのことですが、マットと送信機は離れますか？ A：いいえ、送信機とマットは一体型となっており、分離はできません。そのため接続コード自体が存在せず、断線トラブルやつまずきが起こらない構造になっています。

Q：電池寿命はどのくらいですか？ A：1日10回送信の標準的な使用で約2年間です。休止タイマーを多用される場合は約1年が目安となります。

Q：水洗いすることはできますか？ A：簡易防水構造ですが、丸洗いはできません。清掃の際は、水拭き後に乾拭きを行ってください。シンナー等の溶剤は使用しないでください。

Q：休止タイマー中に再度スイッチを押すとどうなりますか？ A：タイマーがリセットされ、その時点から再度5分間の休止がスタートします。

Q：5分待たずに検知を再開させたい場合は？ A：本体の電源スイッチを「切」にしてから再度「入」にすることで、タイマーが強制終了され、即座に検知状態へ戻ります。

Q：マットの上に重い家具を置いても大丈夫ですか？ A：荷重がかかり続けると、連続送信の原因や内部センサーの故障に繋がります。マットの上には物を置かないでください。

Q：電波が届かない場合はどうすればよいですか？ A：別売の中継機を導入することで、通信距離を延長することが可能です。

Q：電池交換の際に注意することはありますか？ A：防水性を維持するため、パッキンに髪の毛やゴミが挟まっていないことを確認し、ネジを確実に締めてください。

Q：使わないので電源を切っておいてもいいですか？ A：電源を切ると定期信号が途絶えるため、受信機側で「定期送信異常（死活監視異常）」の警報が出る場合があります。保管時は受信機の登録を削除するか、受信機側の異常検知設定を確認してください。

Q：シリアル番号での登録は可能ですか？ A：はい、可能です。電池カバー内側または個装箱に記載の7桁のS/No.を受信機に入力して登録できます。
