TX-BS3 ベッドセンサ送信機 TAKEX 竹中エンジニアリング [TX-BS3]

Q: どのようにして起き上がりを検知するのですか？

センサーシートの上に加わっていた荷重（体重）がなくなることを検知します。設定した検知応答時間以上、荷重がなくなった状態が継続したときに発報します。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）ベッドセンサワイヤレス送信機介護・報知システム小電力セキュリティ

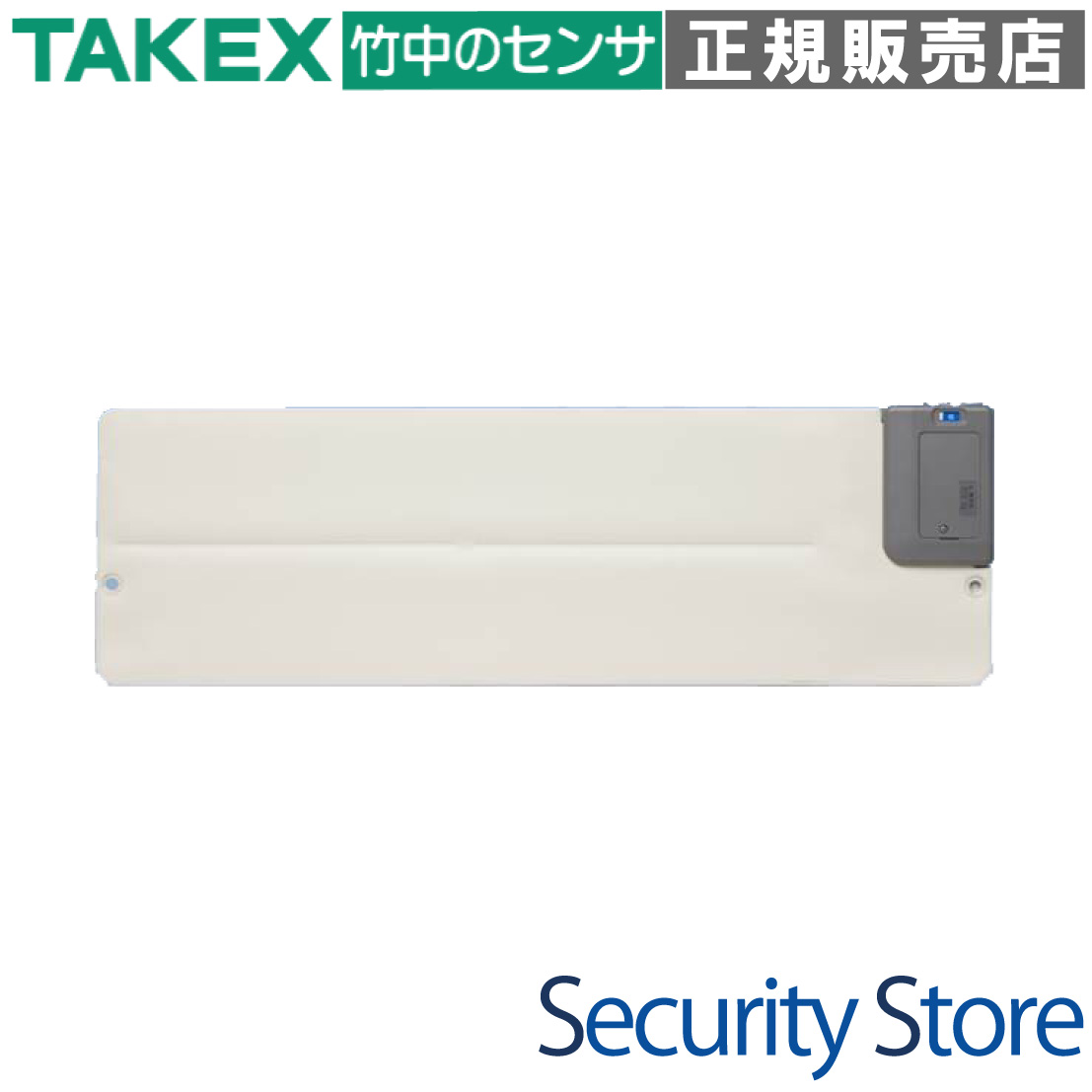

TX-BS3 ベッドセンサ送信機

送信部と検知部が一体化したワイヤレス設計により、煩わしいコードを排除。ベッドからの起き上がりや離床を、見通し約100m先の受信機へ確実にお知らせする介護用高精度センサーです。

型番： TX-BS3
製品種別： 荷重変動検知型ワイヤレス送信機（426MHz帯）
設置対象： シーツ、敷布団、またはマットレスの下
最大到達距離： 見通し約100m
電源： 単4形アルカリ乾電池×2本（約2年寿命）

資料ダウンロード

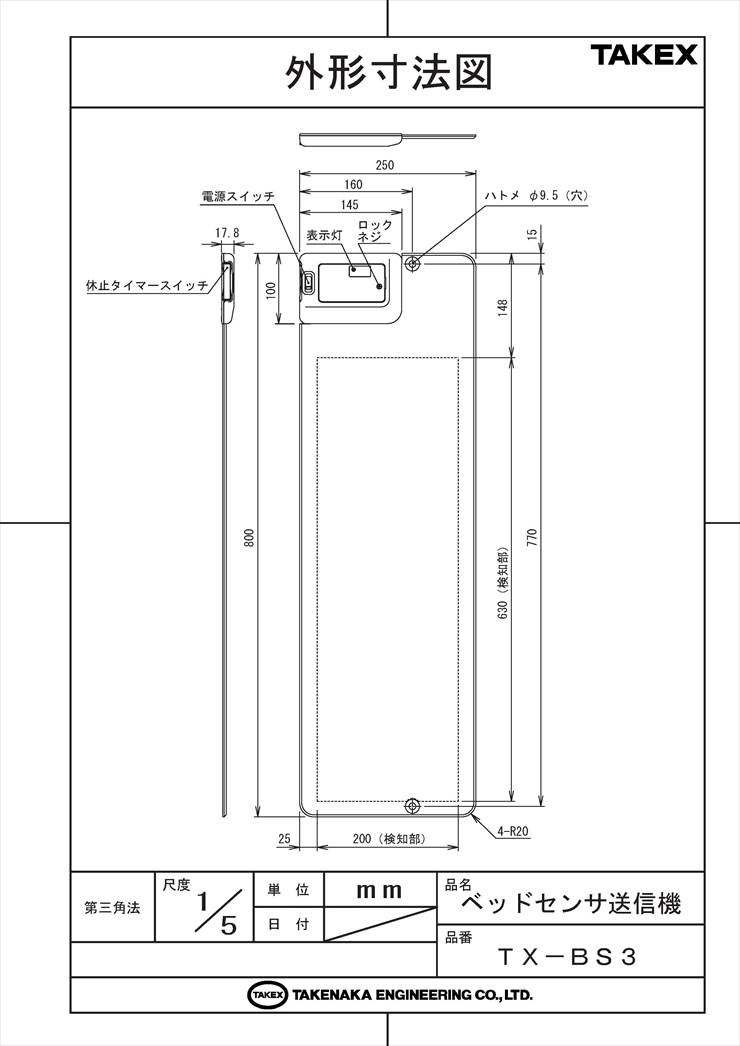

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

介護施設や病院での離床検知
在宅介護での深夜の起き上がり通知
認知症の方の見守り・徘徊防止対策
ナースコール設備のない環境への導入

導入前に確認したいポイント

対象者の肩〜背中付近に敷設できるか
受信機までの間に遮蔽物（鉄扉等）がないか
電池交換（約2年ごと）の運用体制
ベッド可動部への干渉がないか

特長

一体型ワイヤレス・アーキテクチャ

送信部と検知シートが一体化されているため、外部への配線コードが存在しません。これにより、介護現場で懸念されるコードへの足掛け転倒リスクや、引っ掛かりによる断線トラブルを構造的に解消しています。

4mm厚の高感度・薄型検知シート

検知部はわずか4mmの厚みしかなく、軟質塩ビ素材を採用しているため、シーツやマットレスの下に敷いても違和感を与えません。対象者の睡眠を妨げることなく、正確なモニタリングを可能にします。

誤報を排除する「起き上がり判定ロジック」

単なる接触スイッチではなく、荷重の消失をトリガーとする高度なアルゴリズムを搭載。寝返り等による一時的な離線を誤報としないよう、判定時間を1〜8秒の間で8段階に細かく設定可能です。

現場運用を支える「休止タイマー機能」

シーツ交換や診察時、一時的に検知を止めたい場合に便利な休止タイマー（約5分間）を搭載。ダブルクリック操作による誤操作防止設計など、実際の介護・医療現場の声を反映したUIとなっています。

長寿命・メンテナンス性の追求

単4形アルカリ乾電池2本で約2年の長期運用が可能です。電池電圧が低下した際には、本体LEDの点滅と受信機への信号送信により、電池切れを事前に知らせる自己診断機能を備えています。

信頼の「定期送信機能」

送信機が正常に動作していることを知らせるヘルスチェック信号を定期的に送信。万一の故障や電波遮断、持ち去りなどが発生した際にも、受信機側で異常を検知できる高い信頼性を誇ります。

滑り止め・ひも通し穴による確実な固定

シート裏面には特殊な滑り止め加工を施し、両端には「ひも通し穴」を装備。マットレスや布団にしっかり固定でき、日々の動作による位置ズレを最小限に抑えます。

簡易防水構造による耐久性

介護現場での使用を想定し、万一の嘔吐物や水分付着にも耐えうる簡易防水構造を採用。衛生面を維持しながら、長期にわたって安心してお使いいただけます。

    選定時に評価したい強み
    配線レス： コードがないため、導入後の断線修理コストを大幅に削減できます。
即時導入： 電波登録済みで出荷されるため、設置してすぐに運用を開始可能です。
柔軟な拡張性： 電波が届かない場合は、中継機を追加することで距離を無制限に延長できます。
施工性： 厚手のマットレス下でも検知可能な高感度センサーにより、設置場所を選びません。



LED表示と動作ステータス

本体の赤色LEDの挙動により、現在の動作状態や異常を瞬時に判断できます。

ステータス	LED挙動（赤色）	状態の意味
正常送信時	約1秒間点灯	起き上がりを検知し、電波を発信しました。
休止タイマー作動中	約1秒周期で点滅	5分間の休止モードです。検知は行いません。
休止タイマー終了直前	約0.5秒周期で点滅	休止終了30秒前のお知らせです。
電池切れ警告	約5秒周期で点滅	電圧が低下しています。速やかに電池交換が必要です。

施工・設置ガイド

敷設の重要ルール

配置方向： 検知部の長手方向が、ベッドの幅方向と平行になるように置いてください。
検知位置： 対象者の肩から背中にかけて、確実に荷重がかかる位置に調整してください。
固定方法： ベッドの可動部（リクライニング部）には絶対に紐で固定しないでください。故障の原因となります。
荷重確認： 敷布団の重みだけで「荷重あり」と判定されないか、施工時に必ず確認してください。

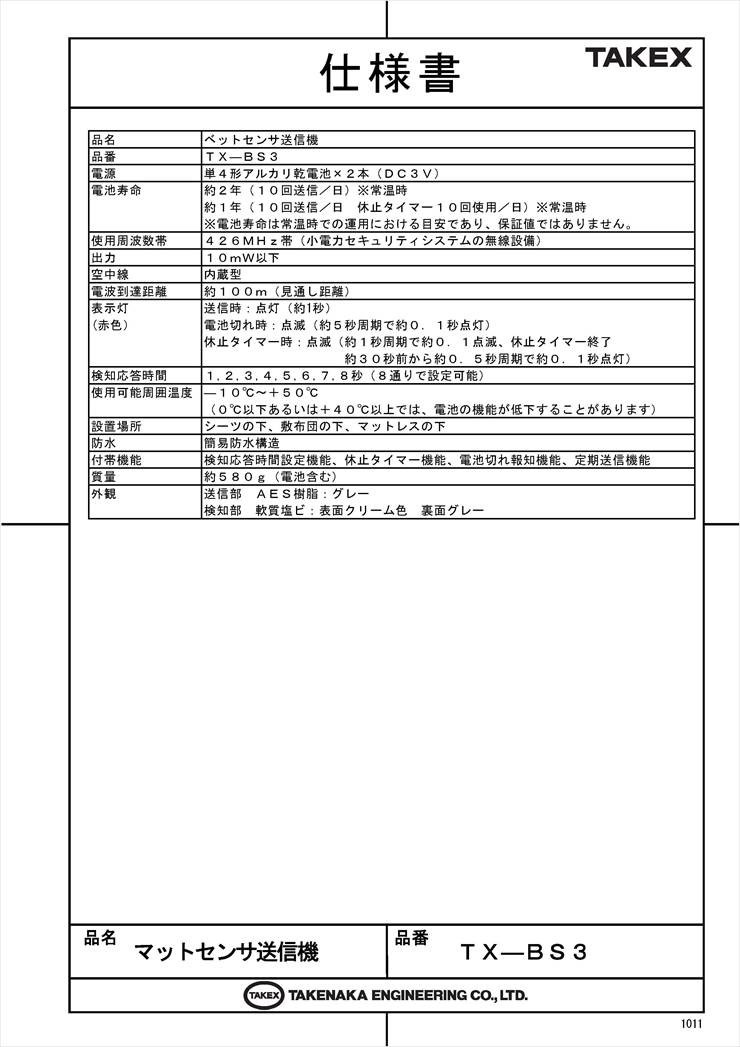

製品仕様

項目	内容
品名	ベッドセンサ送信機
品番	ＴＸ－ＢＳ３
電源	単４形アルカリ乾電池×２本（ＤＣ３Ｖ）
電池寿命	約２年（１０回送信／日）※常温時約１年（１０回送信／日休止タイマー１０回使用／日）※常温時
使用周波数帯	４２６ＭＨｚ帯（小電力セキュリティシステムの無線設備）
出力	１０ｍＷ以下
空中線	内蔵型
電波到達距離	約１００ｍ（見通し距離）
表示灯（赤色）	送信時：点灯（約１秒）電池切れ時：点滅（約５秒周期で約０．１秒点灯）休止タイマー時：点滅（約１秒周期で約０．１秒点滅、休止タイマー終了約３０秒前から約０．５秒周期で約０．１秒点灯）
検知応答時間	１、２、３、４、５、６、７、８秒（８通りで設定可能）
使用可能周囲温度	－１０℃〜＋５０℃（０℃以下あるいは＋４０℃以上では、電池の機能が低下することがあります）
設置場所	シーツの下、敷布団の下、マットレスの下
防水	簡易防水構造
付帯機能	検知応答時間設定機能、休止タイマー機能、電池切れ報知機能、定期送信機能
質量	約５８０ｇ（電池含む）
外観	送信部樹脂：グレー検知部軟質ＰＶＣ：表面クリーム色裏面グレー
寸法（送信部）	148mm(H) × 80mm(W) × 15mm(D)
寸法（検知シート）	630mm(H) × 200mm(W) × 4mm(D)
コード長	770mm

FAQ

Q：どのようにして起き上がりを検知するのですか？ A：センサーシートの上に加わっていた荷重（体重）がなくなることを検知します。設定した「検知応答時間」以上、荷重がなくなった状態が継続したときに発報します。

Q：厚いマットレスの下に敷いても使えますか？ A：はい、可能です。ただしマットレス自体の重みだけでセンサーが「荷重あり」と誤認識し続けると、人が降りても発報しない場合があります。設置時に動作テストを必ず行ってください。

Q：電池寿命はどのくらいですか？ A：1日10回の送信で約2年が目安です。休止タイマーを多用する場合は約1年となります。

Q：コードがないメリットは何ですか？ A：ベッド周辺での足掛け転倒を防ぎ、ベッドの昇降や移動時にコードを挟み込んで断線させるリスクがありません。

Q：シーツ交換の時にアラームを止める方法はありますか？ A：送信部にある「休止タイマースイッチ」を2秒以内に2回押すと、約5分間検知を休止します。

Q：電波が届かない場合はどうすればよいですか？ A：別売の中継機「RTXF-310」を設置することで、電波距離を100m単位で延長することが可能です。

Q：電気毛布と一緒に使えますか？ A：検知シートは軟質塩ビ素材のため熱に弱いです。電気毛布との直接接触は避け、熱の影響を受けにくい層（マットレスの下など）に設置してください。

Q：電池が切れたらどうなりますか？ A：本体LEDが5秒周期で点滅し、受信機にも電池切れ信号を送ります。受信機側でも音や表示で知らせるため、完全に切れる前に交換が可能です。

Q：複数のベッドで使用する場合、どのベッドか分かりますか？ A：受信機側でチャンネル登録（ペアリング）を行うため、どの送信機からの信号かを識別して表示・報知することが可能です。

Q：防水ですか？ A：簡易防水構造ですが、水没や洗濯には対応していません。汚れた場合は中性洗剤を浸した布で拭き取ってください。
