TAKEX（竹中エンジニアリング）パッシブセンサー面警戒スポット型機器異常警報屋内天井設置

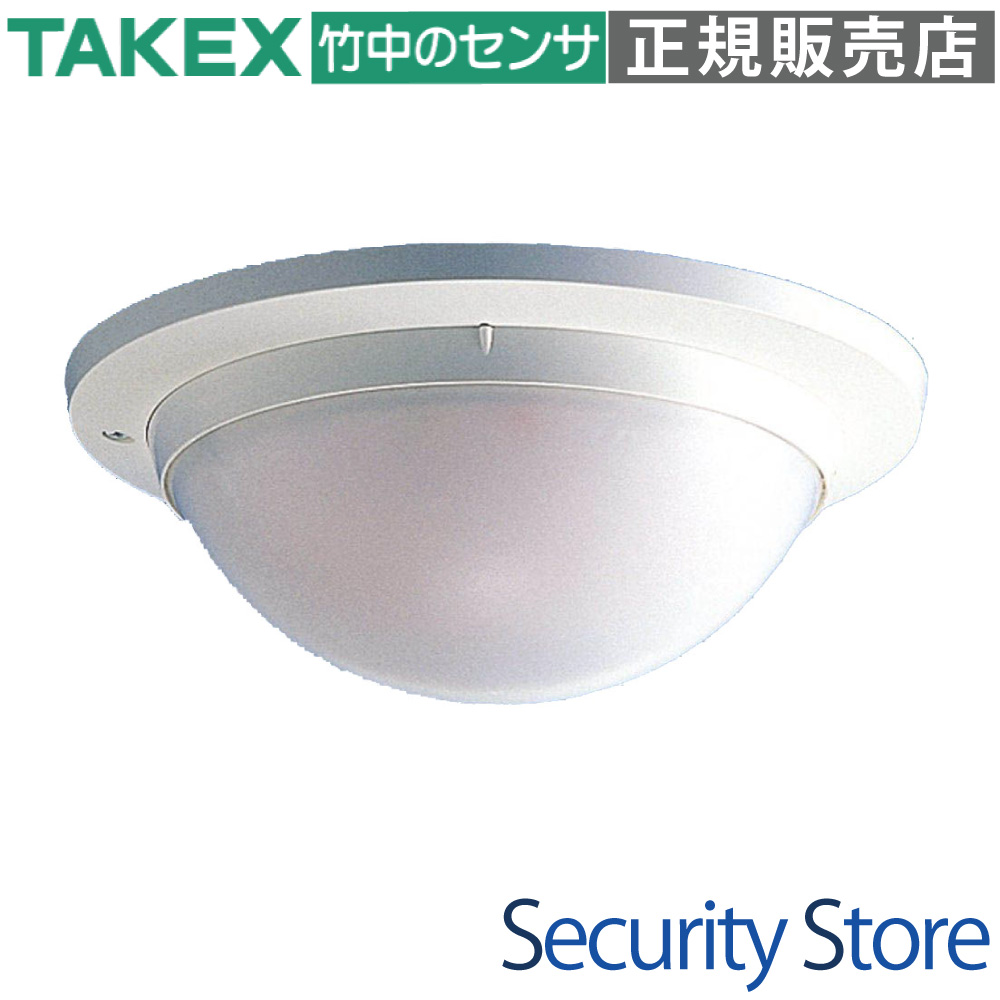

PA-6705：パッシブセンサースポット警戒型・5m用

PA-6705は、出入り口や金庫周辺など、限定された範囲をピンポイントで監視する「面警戒スポット型」の屋内用パッシブセンサーです。最大5mの高天井に対応し、空間全体ではなく狙ったエリアのみを高密度に警戒することで誤報リスクを低減。機器異常警報機能やオートリセットメモリーを搭載した、プロのセキュリティシステム構築に最適なスタンダードモデルです。

型番： PA-6705
製品名： パッシブセンサー（スポット警戒型・5m用）
方式 / カテゴリ： パッシブインフラレッド（PIR）方式
主な用途： 特定の出入り口、金庫前、ショーケース周辺の局所監視
設置場所 / 対応環境： 屋内天井面（最大取付高さ 5.0m）
電源 / 通信 / 仕様上の核： DC 9V ? 18V（無極性） / 無電圧リレー接点（a/b切替）

資料ダウンロード

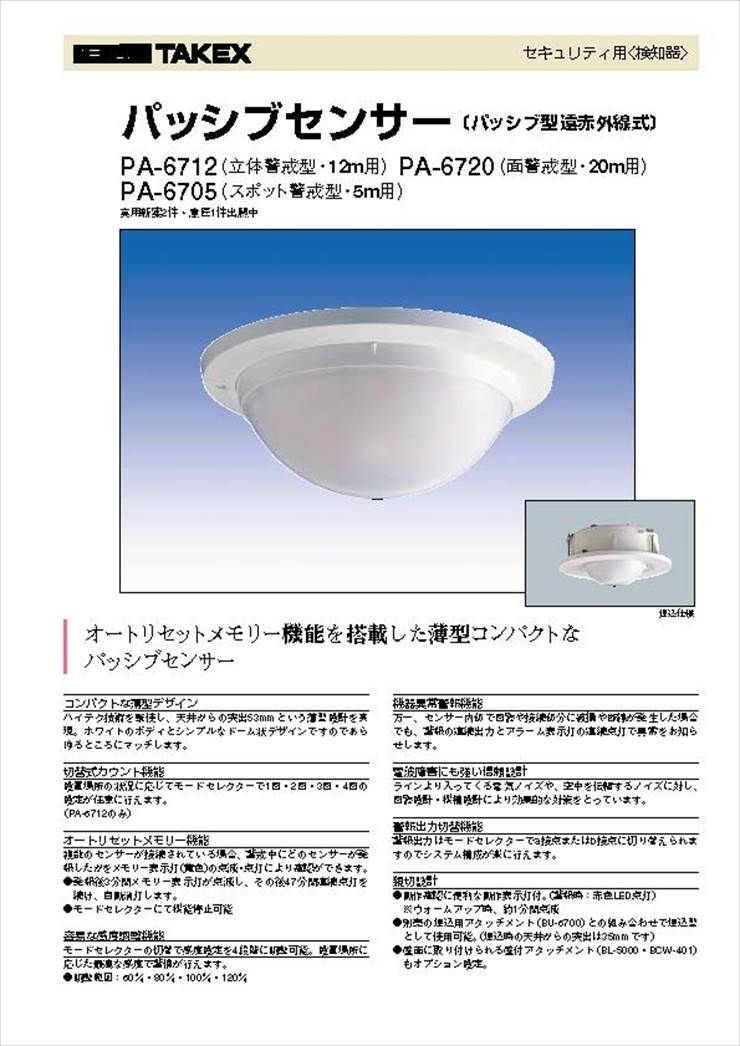

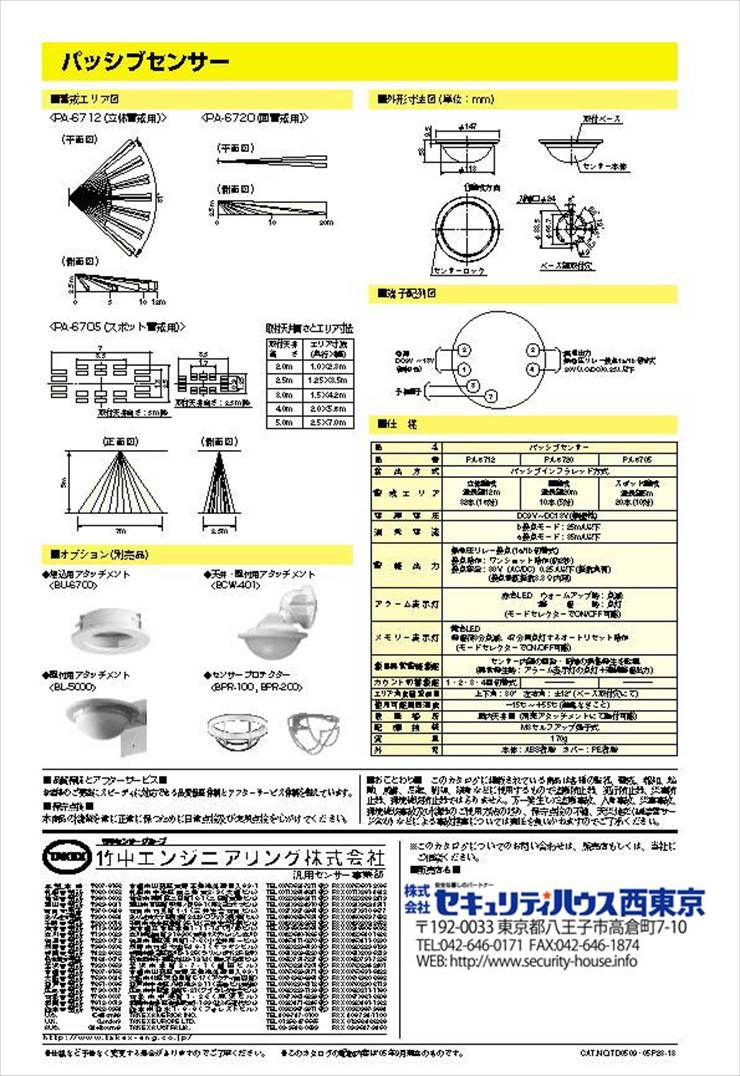

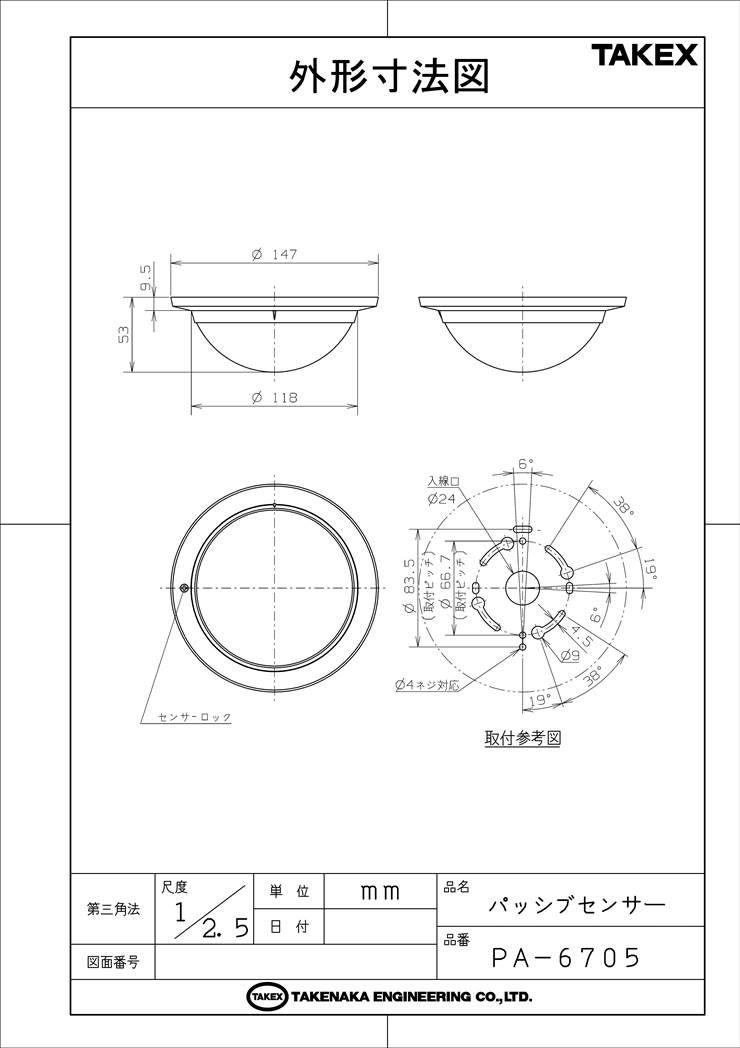

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

特定出入り口のピンポイント侵入検知
金庫や重要機器周辺のみの局所警戒
ショーケース等の展示物周辺監視
最大5mまでの高天井からのスポット警戒
高い信頼性が求められる防犯システム

導入前に確認したいポイント

自動掃除ロボット等の動線と警戒エリアが重ならないか
エアコンの吹き出し口など温度変化の直撃がないか
ガラスや透明樹脂の仕切り越しでは検知不可
直射日光や強い反射光が入射する場所は避けること

特長

面警戒スポットテクノロジー

最長5mの警戒距離を持ち、天井から真下に向けて円錐状の検知ゾーン（最大直径2.5m×7.0mの面）を形成します。空間全体を覆う立体警戒型とは異なり、狙ったエリアのみを高密度（20本・10対）に監視するため、エリア外の動体による誤報リスクを物理的に低減できます。

フェイルセーフな「機器異常警報機能」

センサー内部の回路や配線に損傷、断線等の致命的な異常が発生した場合、アラーム表示灯を連続点灯させると同時に、警報出力を連続状態（ホールド）にしてシステムコントローラーへ異常を強制的に伝達します。これにより、センサーが機能不全のまま放置される事態を防ぎます。

オートリセット対応メモリー機能

複数台のセンサーを同一ゾーンに接続している場合、発報したセンサーを特定するための機能です。発報後、内蔵の黄色LEDが3分間点滅し、その後47分間点灯を継続するオートリセットタイマーを搭載。管理者が現場に到着した際に、どのセンサーが作動したかを一目で特定可能です。

選定時に評価したい強み
電波障害に強い信頼設計： ラインからの電気ノイズや、空間の電波ノイズに対し、回路・機構の両面で効果的な対策を実施。
容易な感度調整： 設置場所のノイズレベルに合わせて、感度を4段階（60/80/100/120%）に即座に変更可能。
警報出力切替： システム構成に合わせて、警報出力をa接点（N.O.）またはb接点（N.C.）に切り替えられます。

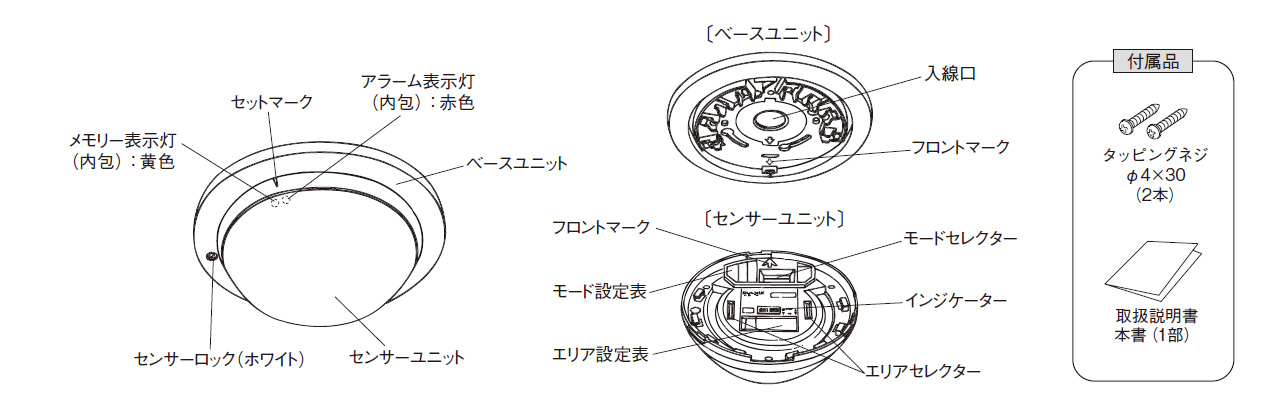

施工性の向上： ベースとセンサーの脱着が容易な構造。別売アタッチメントで埋込や壁付にも対応。

施工・設置ガイド

取付高さと警戒エリア寸法

PA-6705は、天井の高さに比例して床面での警戒範囲が広がります。センサー裏面のエリアセレクターを回し、現場の天井高に合ったアルファベット（A?F）を設定してください。

取付天井高さ	エリア寸法（奥行 × 幅）	推奨用途
2.0m	1.0m × 2.8m	狭小通路、出入り口のピンポイント警戒
2.5m	1.25m × 3.5m	一般的なオフィス等の天井高
3.0m	1.5m × 4.2m	高天井の店舗、エントランス
4.0m	2.0m × 5.6m	倉庫、大型商業施設
5.0m	2.5m × 7.0m	最大警戒エリア

※水平方向はベース取付穴で±12°、奥行方向はエリアセレクターで上下角30°の調整が可能です。

推奨配線距離（センサー?電源装置間）

電圧降下を防ぐため、DC12V供給時における1台あたりの最大距離を守ってください。

使用電線のサイズ	配線可能限界距離（1台接続時）
φ0.65mm (AWG22相当)	650m まで
φ0.9mm (AWG19相当)	1,200m まで
φ1.2mm (AWG17相当)	2,200m まで

※複数台接続時は「上記距離 ÷ 台数」が限界値となります。

内部設定 / DIPスイッチ詳細

センサーユニットの8連DIPスイッチで各種動作モードを設定します。
【重要】PA-6705はカウント機能非対応です。スイッチ6, 7, 8は必ずOFFで使用してください。

SW番号	機能名称	ON（上側）	OFF（下側）	標準設定
1	アラーム表示灯	警報時点灯	常時消灯	ON
2	アラームメモリー	オートリセット有効	メモリー機能なし	ON
3	警報接点の切替	a接点 (N.O.)	b接点 (N.C.)	OFF（防犯用途推奨）
4・5	感度設定	120% / 100% / 80% / 60% の4段階		100%（SW4:OFF/SW5:ON）
6・7・8	(使用禁止)	-	OFF固定（必須）	OFF

LEDインジケーターのステータス

状態	赤色LED（アラーム）	黄色LED（メモリー）	意味・内容
ウォームアップ中	点滅（約1分間）	消灯	電源投入直後。検知動作は行いません。
警報発報時	点灯（約2秒間）	点滅開始	検知時にワンショット点灯。
メモリー動作（前半）	消灯	点滅（3分間）	発報直後のアラート状態。
メモリー動作（後半）	消灯	点灯（47分間）	計50分経過後に自動消灯しリセット。
機器異常発生時	連続点灯	-	内部回路の破損や断線を検知。交換が必要です。

トラブルシューティング

現象	疑われる原因	検証・処置方法
全く動作しない	電源電圧低下、ウォームアップ中、遮蔽物	端子電圧(DC9V以上)確認。1分待機。遮蔽物撤去。
時々検知しない	温度差が少ない(夏季等)、レンズ汚れ	感度を120%へ上げる。柔らかい布で清掃。
人がいないのに発報	空調の風、直射日光、ペット、掃除ロボ	風向変更、遮光、エリア絞り込み、感度を下げる。
異常検知のまま	センサー内部回路の重大な破損	電源再投入。1分後も異常なら本体交換。

製品仕様

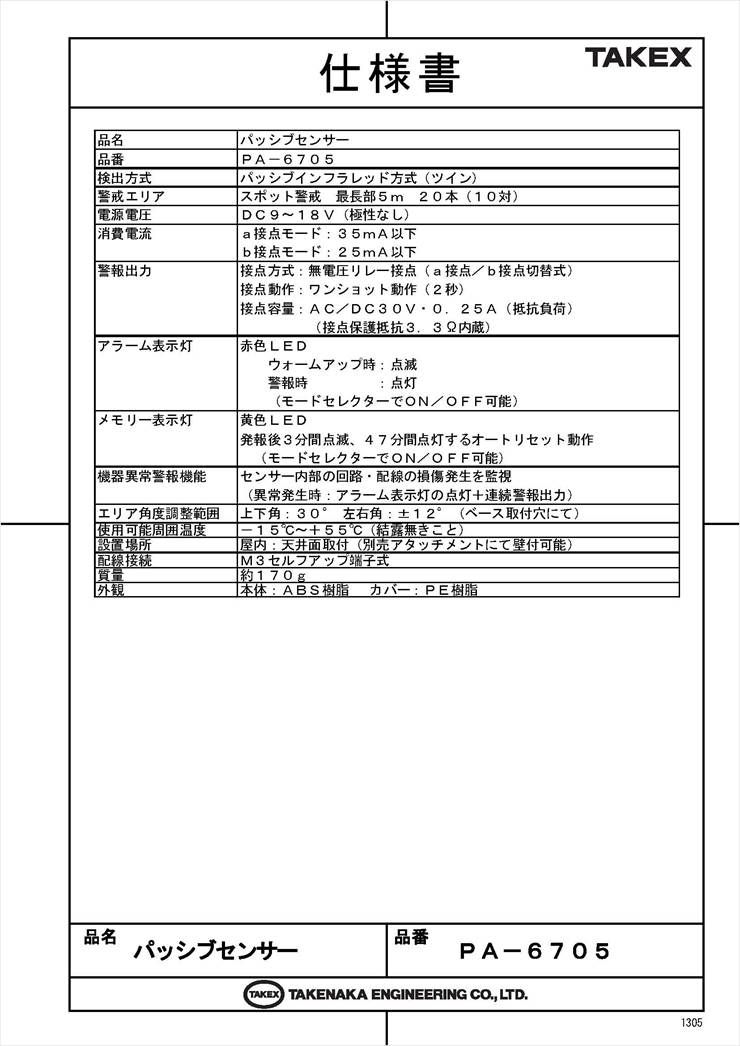

項目	内容
品名	パッシブセンサー
品番	PA-6705
検出方式	パッシブインフラレッド方式
警戒エリア	面警戒(スポット) 最長部5m 20本(10対)
電源電圧	DC9〜18V(極性なし)
消費電流	b接点モード:25mA以下 / a接点モード:35mA以下
警報出力	接点方式:無電圧リレー接点(a/b切替式) 接点動作:ワンショット(約2秒) 接点容量:AC/DC30V・0.25A(抵抗負荷) (接点保護抵抗3.3Ω内蔵)
アラームメモリー機能	発報後3分間点滅、47分間点灯するオートリセット動作 (ON/OFF可能)
アラーム表示灯	赤色LED (ウォームアップ時:点滅 / 警報時:点灯) (ON/OFF可能)
メモリー表示灯	黄色LED (メモリー起動時:点滅 / メモリー表示時:点灯)
機器異常警報機能	センサー内部の回路・配線の損傷発生を監視 (異常時:赤色LED点灯+連続警報)
エリア角調整範囲	上下角:30゜左右角:±12゜(ベース取付穴にて)
使用可能周囲温度	-15℃〜+55℃(結露なきこと)
設置場所	屋内:天井面 (別売アタッチメントにて壁付・埋込可能)
配線接続	M3セルフアップ端子式
質量	約170g
外観	樹脂

FAQ

Q：PA-6705は屋外に設置できますか？ A：いいえ、本製品は屋内専用です。雨水や直射日光、急激な温度変化の影響を受ける屋外・半屋外に設置すると誤報や故障の原因となります。

Q：「面警戒スポット型」とはどのような検知パターンですか？ A：天井から真下に向けて円錐状のエリアを形成し、特定の出入り口や金庫前など、限定された範囲のみをピンポイントで警戒する方式です。

Q：最大で何メートルの高さまで設置可能ですか？ A：最大5.0mまでの高天井に対応しています。この場合、床面での警戒範囲は奥行2.5m×幅7.0mとなります。

Q：電源配線の極性はありますか？ A：無極性設計（DC9〜18V）ですので、プラス・マイナスを気にすることなく配線でき、施工時のミスを防げます。

Q：「機器異常警報機能」とは何ですか？ A：センサー内部の回路や配線の破損・断線を自己診断し、異常時に赤色LEDを連続点灯させ、警報を連続出力（ホールド）してシステムに異常を知らせるフェイルセーフ機能です。

Q：自動掃除ロボットが通る場所でも使えますか？ A：本機は真下を警戒するため、床面を移動する掃除ロボットやペットの動きにも反応し誤報の原因となる可能性があります。警戒エリアに入らないようご配慮ください。

Q：アラームメモリー機能の解除方法は？ A：オートリセット機能を搭載しており、発報から合計50分後に自動消灯します。管理者が手動でリセットする必要はありません。

Q：感度設定の目安を教えてください。 A：通常は標準の100%で使用します。夏場など人体と背景の温度差が少なく検知しにくい場合は120%に、誤報リスクが高い環境では80%や60%に調整してください。

Q：カウント設定（スイッチ6・7）は使えますか？ A：いいえ、PA-6705はカウント機能非対応モデルです。誤動作の原因となるため、DIPスイッチ6、7、8は必ず「OFF」の状態で使用してください。

Q：電源投入直後に赤色LEDが点滅するのは故障ですか？ A：故障ではありません。電源投入後の約1分間は回路安定のためのウォームアップ期間となり、この間は赤色LEDが点滅し検知動作は行われません。
