竹中エンジニアリングパッシブセンサースポット警戒鴨居・小壁取付

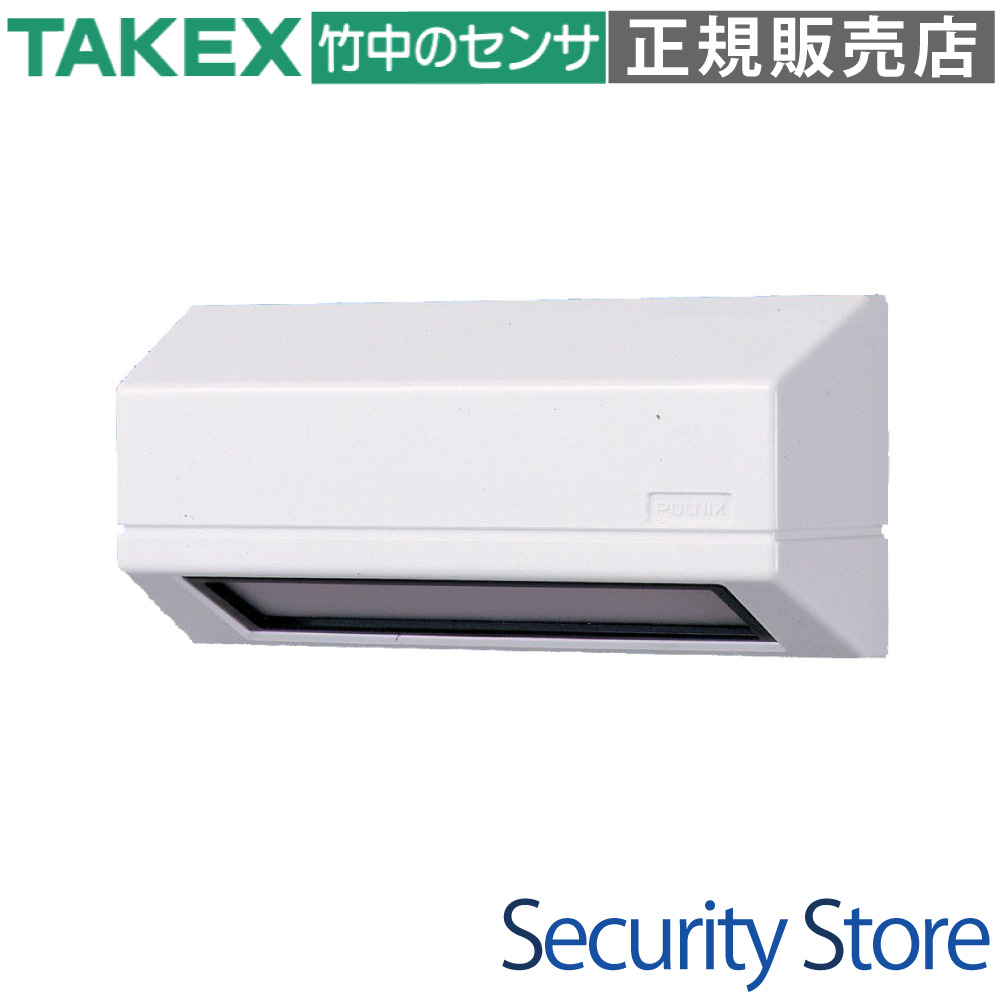

PA-650 パッシブセンサースポット警戒型パッシブ型遠赤外線式

出入口や通路の鴨居・小壁部分の設置に最適な、スポット警戒用のパッシブ型遠赤外線センサーです。警戒エリアの幅を現場に合わせてワイド・ナローの2段階に切り替えることができ、侵入者の熱源変化を高精度に捉えます。周辺機器に干渉しない受動型であり、法人施設における局所的な防犯・制御ネットワークの構築に力を発揮します。

型番： PA-650
製品名： パッシブセンサースポット警戒型パッシブ型遠赤外線式
方式 / カテゴリ： パッシブインフラレッド方式 / 遠赤外線センサー
主な用途： 店舗、オフィス、倉庫などの出入口・通路における局所警戒
設置場所 / 対応環境： 屋内・半屋外（壁面・鴨居・小壁・無目取付）※直接雨水がかからない場所
電源 / 通信： DC10.5V〜30V / 無電圧リレー接点（b接点）出力

資料ダウンロード

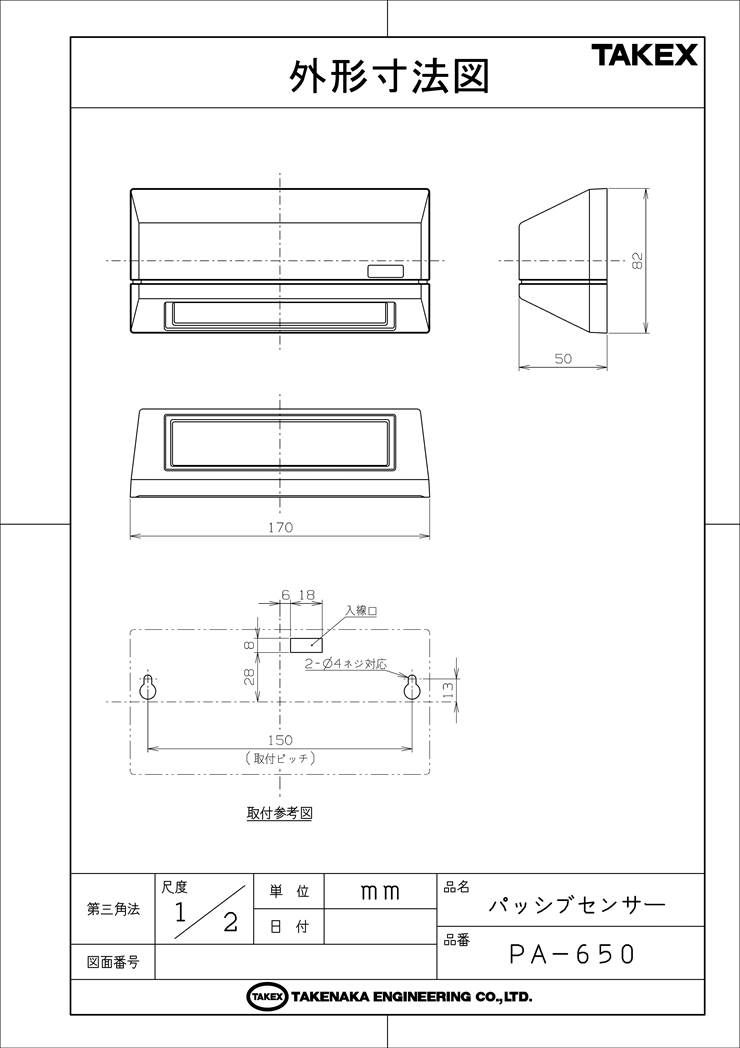

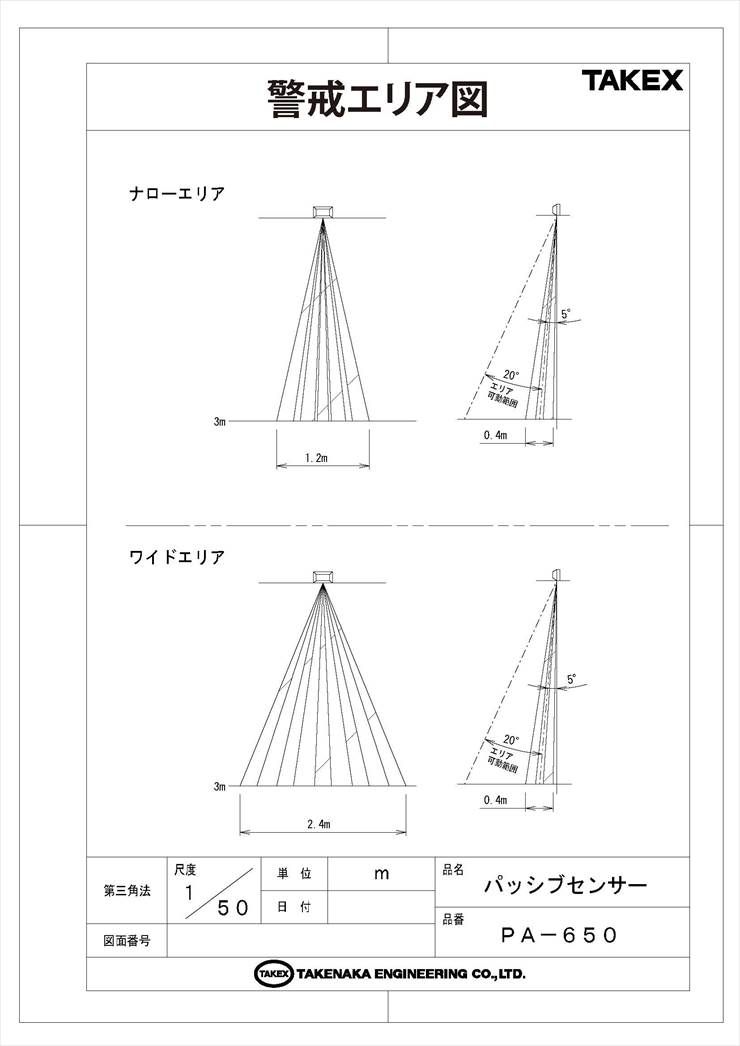

仕様書（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗やオフィスの出入口における入退室検知
狭い通路や特定エリアへの侵入検知
鴨居や小壁など、下方向へのスポット警戒が必要な場所
電波干渉を避けたい環境での受動型センサー運用

導入前に確認したいポイント

最大取付高さは3m以下であること
直射日光や強い光が検知窓に入らない環境であること
エアコンなど、急激な温度変化や熱源がエリア内にないこと
警報出力は抵抗負荷専用（AC/DC30V・0.1A以下）であること

特長

スポット警戒に最適化された高密度センシティブ・ゾーン

内部に10本（5対）の高密度なセンシティブ・ゾーンを形成し、警戒エリア内を横切る対象物と背景の温度差（赤外線エネルギー差）を高精度にキャッチします。下方向へのカーテン状の警戒網を構築するため、ドア上部や通路への設置に最適です。

現場に合わせた警戒エリアの自在な切替と調整

警戒場所の間口に応じて、本体のスイッチひとつで「ワイドエリア（幅2.4m）」と「ナローエリア（幅1.2m）」の切替が可能です（取付高さ3m時）。さらに、エリア角度調整レバーを使用し、垂直より5°〜25°の範囲で奥行きの微調整が可能なため、環境や動線に合わせた柔軟な設計を実現します。

施工性を高める便利機能と親切設計

動作確認用の緑色LEDインジケーターを搭載し、警報時の目視確認をサポートします。感度設定に便利な調整用ボリュームや、DC10.5V〜30Vという広範囲な対応電源電圧（極性なし）により、施工現場での作業効率が向上します。また、フロントマスクにフィットするスマートなデザインは、設置空間の美観を損ないません。

    選定時に評価したい強み
    確実な動作確認： 動体を検知すると緑色LEDが約2秒間点灯し、歩行テストや稼働確認が容易
極性フリー設計： ブリッジダイオード内蔵により、電源入力配線のプラス・マイナスを気にせず接続可能
環境耐性とノイズ対策： 受動型のため周辺機器へ干渉せず、感度ボリューム調整により環境ノイズの影響を抑制可能
スマートな施工性： カバー分離構造と専用コネクターコードにより、配線と本体設置をスムーズに進行可能



施工・設置ガイド

パッシブセンサーはその特性上、設置環境によって検知性能が大きく変化します。誤報（フォールスアラーム）や失報を防ぐため、以下の点に留意して施工・設置を行ってください。

環境・設置上の注意点	対応と対策
設置高さの制限	最大取付高さは3m以下です。3mを超えると対象物の検知能力が低下し、失報のリスクが高まります。
外乱光と熱源の排除	直射日光、強いスポットライト、ヘッドライト等の直接または反射光が検知窓に入らない場所に設置してください。
温度変化への配慮	エアコンの吹き出し口周辺やストーブの近くなど、急激な温度変化が想定される場所への設置は避けてください。
動く障害物の介在	エリア内にカーテン、のれん、観葉植物など、風で揺れる物体がないようにしてください。これらとの温度差で誤報の原因となります。
防水非対応（屋内・半屋外用）	直接雨水がかからない場所に設置してください。屋外や水のかかる場所への設置は内部ショートや腐食の原因になります。

配線・端子仕様

付属の専用コネクターコードを使用し、定格内の仕様で配線してください。警報出力接点に大型リレー等を直接接続することは接点溶着の原因となるため禁止されています。

線色	信号名	仕様・定格・注意点
白 / 白	電源入力	DC10.5V〜DC30V（極性なし）、消費電流20mA以下。電圧降下を考慮した配線設計を行ってください。
黄 / 黄	警報信号出力	無電圧リレー接点 1b（警報時に「開」）。接点容量：AC/DC30V・0.1A以下（抵抗負荷専用）。

内部設定 / モード調整

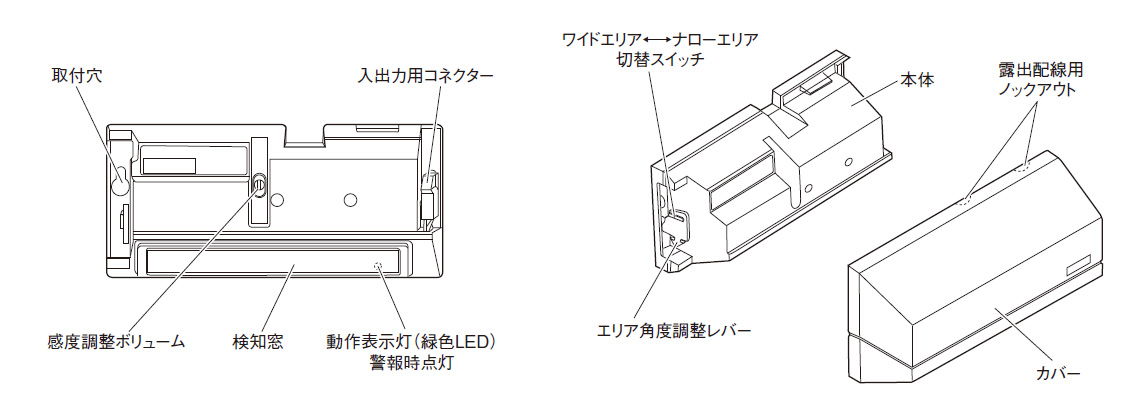

現場の警戒幅に合わせてカバー内部の設定を行ってください。

設定項目	調整方法と機能詳細
エリア幅の調整	「ワイドエリア?ナローエリア切替スイッチ」により変更。ワイドは幅2.4m、ナローは幅1.2m（高さ3m時）。
エリア角度の調整	「エリア角度調整レバー」により、垂直より上下角5°〜25°の範囲で奥行き方向の振れ角を調整可能。
感度調整	「感度調整ボリューム」で無段階調整。ノイズが多い環境ではL側（低感度）、確実な検知を優先する場合はH側（高感度）に設定。

動作表示・LEDインジケーター

状態	緑色LEDの挙動	内部リレー（1b接点）の挙動
待機時（正常時）	消灯	閉（クローズ）
検知時（警報時）	点灯（約2秒間）	開（オープン / ワンショット動作）

トラブルシューティング

正常に動作しない場合は、以下の切り分けマトリクスに従って原因を特定してください。

症状	想定される原因と対応策
全く動作しない（LED点灯せず、リレーも動かない）	電源配線の極性以外のミス、電圧降下（DC10.5V未満）、検知窓の著しい汚れ、エリアスイッチの中途半端な位置を確認してください。
時々動作しない（失報が生じる）	取付高さが3mを超えていないか、感度ボリュームが極端に絞られていないか確認してください。夏場など室温と体温が近い場合は物理的限界の可能性があります。
誰もいないのに発報する（誤動作・誤報）	エリア内に揺れる物体（のれん等）がないか、エアコンの風が当たっていないか、外乱光が入っていないかを確認し、エリア角度を再調整してください。
LEDは点灯するが警報が出ない	リレー接点の定格オーバーによる接点溶着（焼き付き）が疑われます。接続機器の負荷を確認してください。

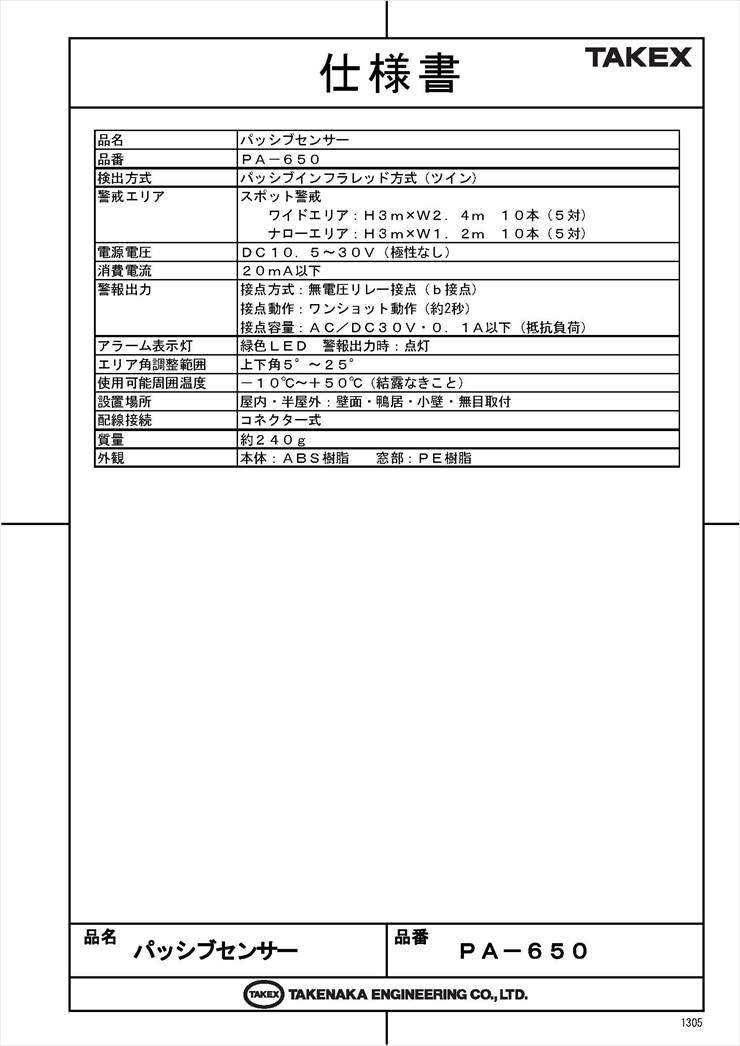

製品仕様

項目	内容
品番	PA-650
検出方式	パッシブインフラレッド方式
警戒エリア	スポット警戒ワイドエリア : 高さ3m時幅2.4m×奥行0.4m、10本 (5対) ナローエリア : 高さ3m時幅1.2m×奥行0.4m、10本 (5対)
電源電圧	DC10.5V〜30V (極性なし)
消費電流	20mA以下
警報出力	接点方式:無電圧リレー接点(b接点) 接点動作:ワンショット動作(約2秒) 接点容量:AC/DC30V・0.1A(抵抗負荷)
アラーム表示灯	緑色LED 警報出力時:点灯
エリア角調整範囲	上下角5゜〜25゜
使用可能周囲温度	-10℃〜+50℃(結露・氷結なきこと)
設置場所	屋内・半屋外:壁面・鴨居・小壁・無目取付
配線接続	コネクター式
質量	約240g
外観	樹脂 (ホワイト)

FAQ

Q：PA-650はどのような用途に適していますか？ A：店舗やオフィスの出入口、通路の鴨居・小壁・無目に設置し、侵入者をピンポイントでキャッチするスポット警戒に最適です。

Q：警戒エリアの幅は変更できますか？ A：はい、現場の間口に応じてワイドエリア（幅2.4m）とナローエリア（幅1.2m）の切替がスイッチで可能です（取付高さ3m時）。

Q：警戒エリアの奥行き（角度）調整は可能ですか？ A：可能です。エリア角度調整レバーを使用し、垂直より5°〜25°の範囲で奥行きの振れ角を調整できます。

Q：電源電圧の仕様を教えてください。 A：DC10.5V〜30Vの広範囲に対応しています。ブリッジダイオードを内蔵しているため、電源接続に極性（プラス・マイナス）はありません。

Q：設置高さに制限はありますか？ A：最大取付高さは3m以下を推奨しています。3mを超えると検知感度の低下や、小柄な対象を見落とす（失報）リスクが高まります。

Q：屋外への設置は可能ですか？ A：直接雨水がかからない半屋外（軒下など）への設置は可能ですが、防水構造ではないため雨水が直接かかる完全な屋外環境には設置できません。

Q：警報出力の接点仕様はどうなっていますか？ A：無電圧リレー接点（1b接点）で、検知時に約2秒間開くワンショット動作です。接点容量はAC/DC30V・0.1A以下（抵抗負荷）となります。

Q：誤報を防ぐための設置環境上の注意点はありますか？ A：直射日光や強い光が検知窓に入らない場所を選定し、エアコンの風が直接当たる場所や、エリア内に風で揺れるのれん・植物等がある環境は避けてください。

Q：歩行テスト時にセンサーの動作を目視確認できますか？ A：はい、本体に動作確認用の緑色LEDを搭載しており、動体を検知し警報を出力した際に約2秒間点灯するため、視覚的な確認が容易です。

Q：検知感度の調整は可能ですか？ A：可能です。本体内部の感度調整ボリュームによって、現場の環境ノイズや運用目的に応じた無段階の感度調整を行えます。
