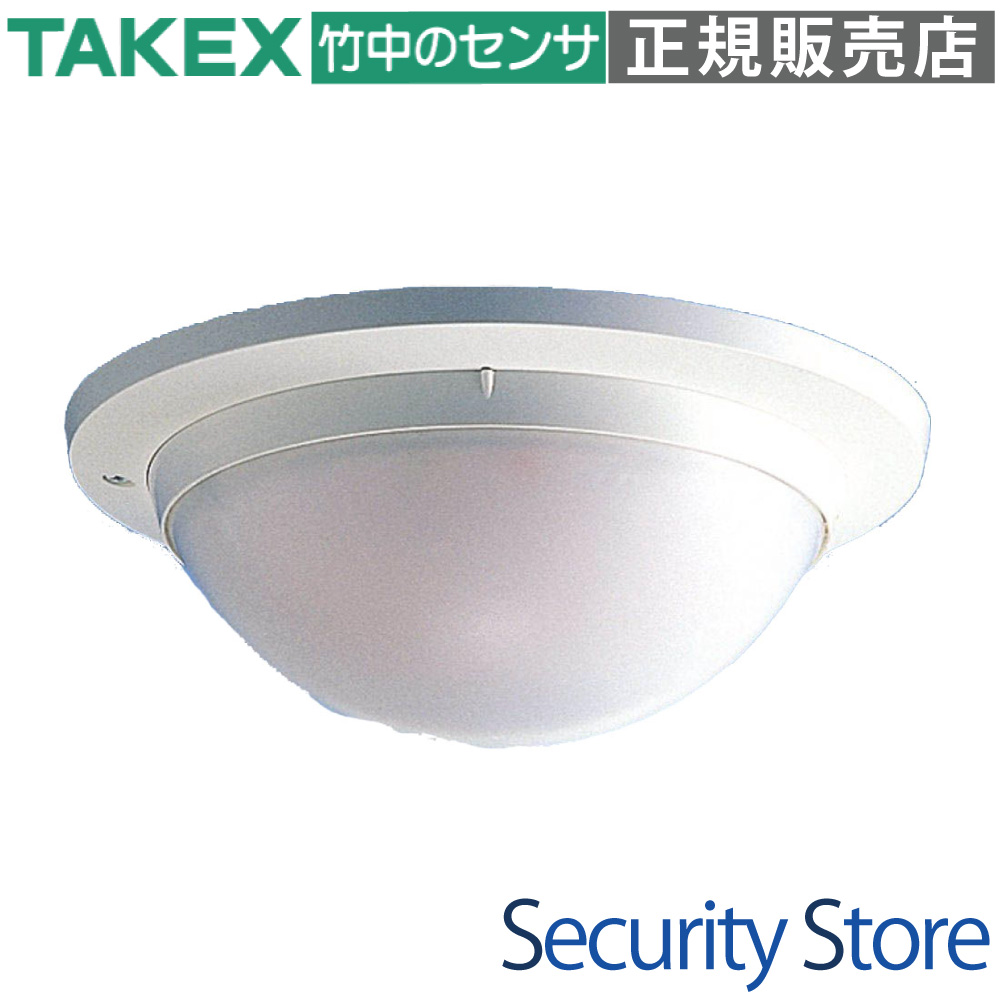

パッシブセンサー 面警戒型・20m TAKEX 竹中エンジニアリング [PA-6720]

パッシブセンサー 面警戒型・20m TAKEX 竹中エンジニアリング [PA-6720]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング パッシブセンサー 面警戒型（20m） 屋内天井面取付

PA-6720：パッシブセンサー 面警戒型・20m

PA-6720は、最長20mの距離をシャープなエリアで監視する、面警戒型（カーテン・コリドー型）の屋内用パッシブセンサーです。機器異常を自己診断するフェイルセーフ機能や、複数台接続時の発報箇所を容易に特定できるオートリセットメモリー機能を搭載し、プロの防犯システムにおいて極めて高い信頼性を発揮します。

  • 型番： PA-6720
  • 製品名： パッシブセンサー 面警戒型・20m
  • 方式 / カテゴリ： パッシブインフラレッド方式 (PIR)
  • 主な用途： 長い廊下、壁面沿いのペリメーター警戒、ショーウィンドウの裏側の監視
  • 設置場所 / 対応環境： 屋内：天井面（別売アタッチメントで壁面付可能）
  • 電源 / 出力： DC9〜18V（極性なし） / 無電圧リレー接点（a接点/b接点切替式）

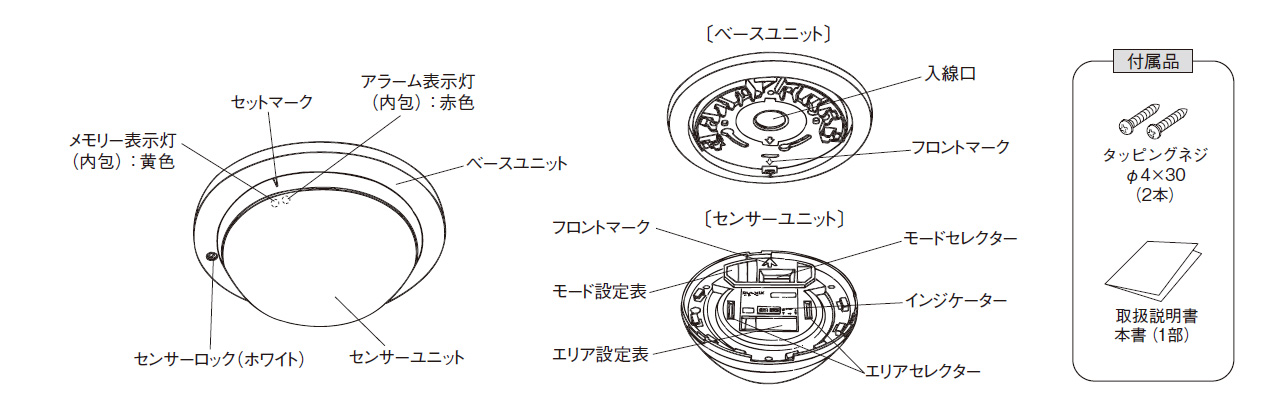

PA-6720 パッシブセンサー 面警戒型・20m

資料ダウンロード

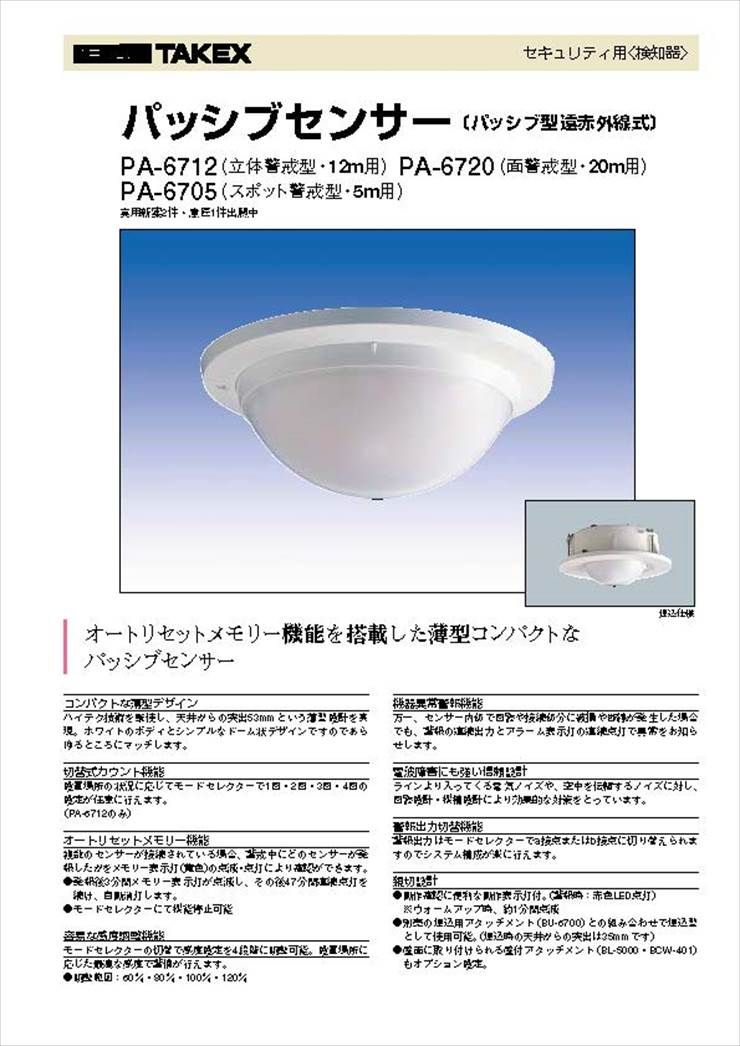

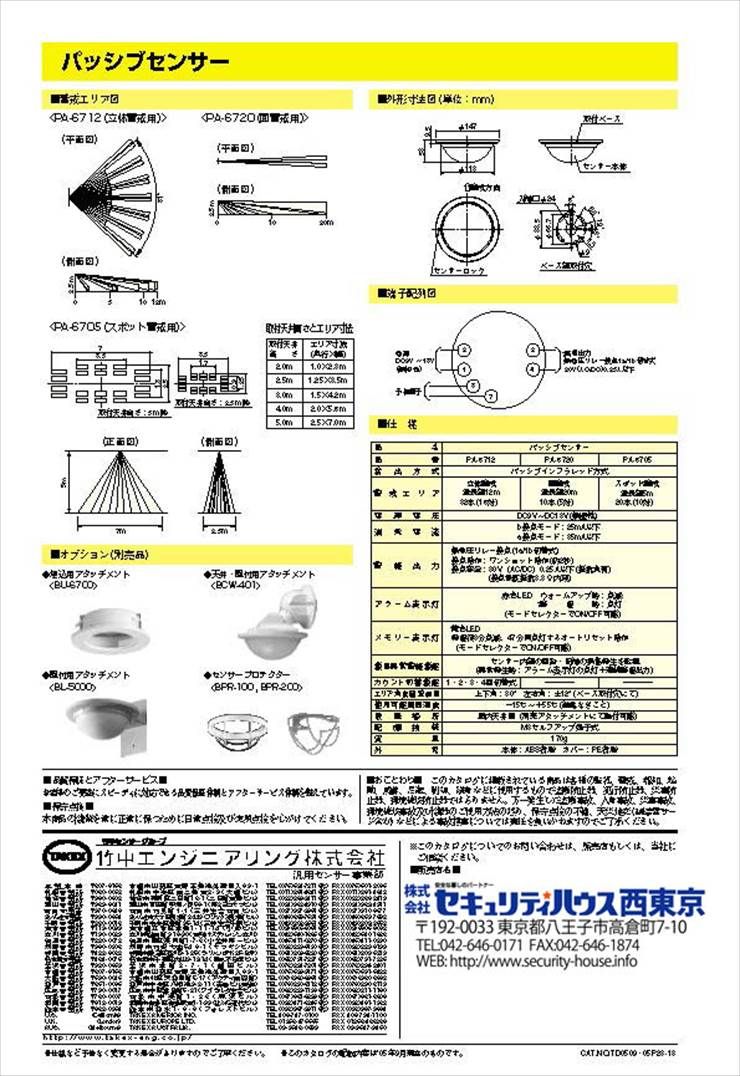

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 長い廊下や通路における長距離警戒
  • 壁面沿いのペリメーター（外周）警戒
  • ショーウィンドウ裏側の特定エリア監視
  • 余分な横方向のエリアを持たせたくないピンポイント監視

導入前に確認したいポイント

  • 強い光源の直射・反射がない環境であるか
  • エアコンなどによる急激な温度変化・隙間風がないか
  • エリア内に動的な熱源（ペット、ロボット掃除機等）がないか
  • 遠赤外線を遮断するガラスや透明アクリル板がエリア内にないか

特長

面警戒テクノロジー（長距離・廊下用）

最長20mの警戒距離を持ち、非常に細長くシャープな検知ゾーン（10本・5対）を形成します。空間全体を覆う立体警戒型とは異なり、特定の一直線の動線のみをピンポイントで監視するため、並行する通路の歩行者などによる誤報を物理的に回避することができます。

フェイルセーフ設計（機器異常監視機能）

プロのセキュリティシステムにおいて極めて重要な自己診断機能を搭載しています。万一、センサー内部の回路や接続部分に破損や断線などの異常が発生した場合、アラーム表示灯の連続点灯と警報の連続出力（ホールド）によって異常を強制的に伝達し、機能不全のまま放置される事態を防ぎます。

オートリセット対応メモリー機能

複数のセンサーが同じ防犯ゾーンに接続されている場合、どのセンサーが発報したかを一目で特定できる機能です。発報後3分間は黄色LEDが点滅し、その後47分間は連続点灯を続けます。計50分が経過すると自動的に消灯しリセットされるため、管理者の事後確認を大きくサポートします。

選定時に評価したい強み

  • 容易な感度調整機能： 設置環境に応じ、モードセレクターにより感度を60%・80%・100%・120%の4段階で調整可能です。
  • 電波障害に強い信頼設計： 電気ノイズや空中を伝播するノイズに対して、回路・機構設計の両面から効果的な対策が施されています。
  • 無極性電源と親切設計： DC9〜18Vの電源は極性なし。配線ミスを防ぐM3セルフアップ端子を採用しており施工性に優れています。
  • 警報出力の切替機能： 警報出力はa接点またはb接点にモードセレクターで切り替え可能。防犯システムからカメラ起動用途まで柔軟に対応します。

施工・設置ガイド

確実な検知と誤報防止のため、設置の際は本機の物理的・電気的仕様を正しく理解し、適切な調整を行ってください。

LEDインジケーターのステータス定義

動作状態 アラーム表示灯（赤） メモリー表示灯（黄） プロの現場での判断基準・備考
ウォームアップ中 点滅（約1分間） 消灯 電源投入直後の回路安定化待機状態です。
正常監視中 消灯 消灯 正常に待機している状態です。
警報発報時 点灯（約2秒間） 点滅開始 検知時にワンショット出力。同時に黄色LEDタイマーが起動します。
メモリー動作前半 消灯 点滅（3分間） 発報直後のアラート状態。即座の現場確認に役立ちます。
メモリー動作後半 消灯 点灯（47分間） 発報から50分経過後に自動消灯しリセットされます。
機器異常発生時 連続点灯 - 内部回路の破損、断線を検知。直ちに機器の交換・修理が必要です。

天井高とエリアセレクター設定マトリクス

PA-6720の許容天井高は2.0m〜5.0mです。天井高と狙いたい警戒距離に応じて、本体裏面の「エリアセレクター」を回し、適切なアルファベットを設定してください。ベース取付穴による左右角の微調整（±12°）も可能です。

天井高さ 距離: 10m 距離: 14m 距離: 16m 距離: 18m 最大距離: 20m
2.0 m B B A A A
3.0 m D C B B B
4.0 m F D D C C
5.0 m G E E D D

DIPスイッチ（モードセレクター）設定

SW番号 機能名称 ON時の動作 OFF時の動作 出荷時 / 備考
SW 1 アラーム表示灯 警報時点灯 常時消灯 ON（歩行テスト時は必ずONにしてください）
SW 2 アラームメモリー オートリセット有効 機能なし ON（防犯用途での事後確認に推奨）
SW 3 警報接点の切替 a接点（N.O.） b接点（N.C.） OFF（防犯用途では断線監視のためb接点が必須です）
SW 4 / SW 5 感度設定 SW4 / SW5 の組み合わせで設定 ON / ON(120%), OFF / ON(100%・標準), ON / OFF(80%), OFF / OFF(60%)
SW 6 / 7 / 8 未使用 / カウント設定 使用禁止 OFF固定 OFF（PA-6720では必ずOFFで使用してください）

トラブルシューティング

現象 疑われる原因 プロの処置方法
全く動作しない（LEDも光らない） 電源電圧の低下・断線、またはウォームアップ中。 1-2端子の電圧がDC9V以上あるか確認。電源投入後1分待機する。
人がいないのに発報する（誤報） 空調、ペット、掃除ロボットなどの動的熱源。またはエリア設定の不備。 熱源を排除するか、エリアセレクターを下向きに絞る。感度を80%等に下げる。
表示灯は光るが、コントローラーが反応しない 信号線の断線、または接点出力モード（a/b接点）の不一致。 3-4端子間の抵抗値・接点変化を確認。SW3を受信機の仕様に合わせる。
表示灯が連続点灯したまま戻らない センサー内部回路の断線・重大な破損による異常検知。 電源再投入でも1分後に連続点灯する場合は基板故障。機器交換を推奨。

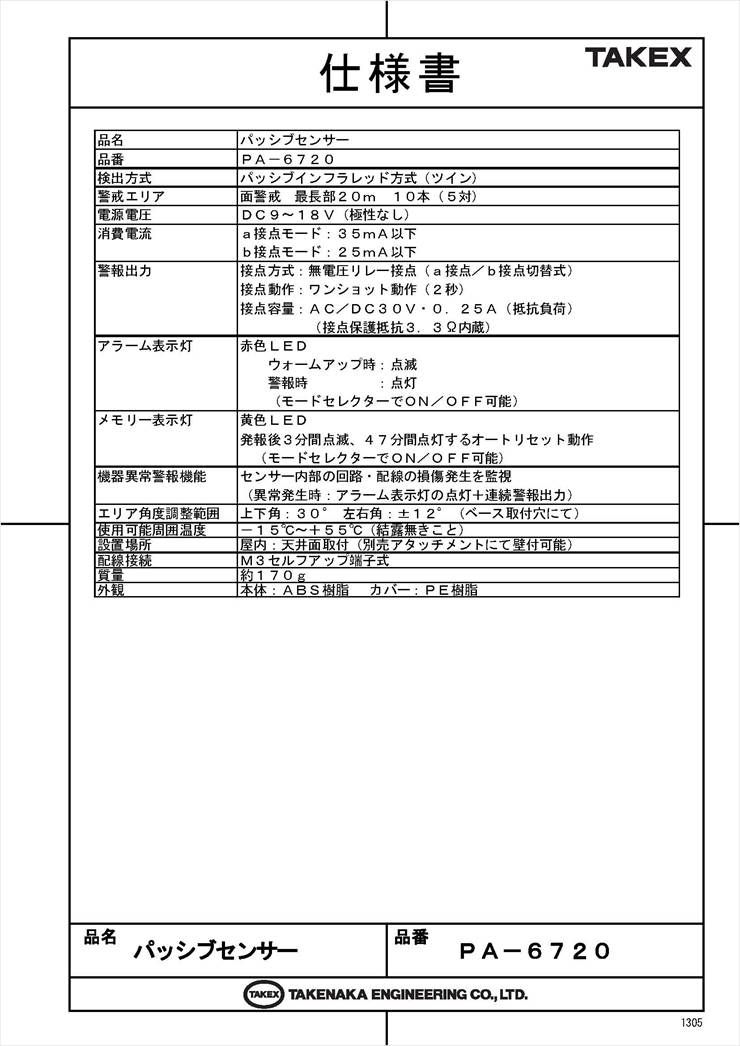

製品仕様

項目 内容
品番 PA-6720
検出方式 パッシブインフラレッド方式
警戒エリア 面警戒 最長部20m 10本(5対)
電源電圧 DC9〜18V (極性なし)
消費電流 b接点モード: 25mA以下
a接点モード: 35mA以下
警報出力 接点方式: 無電圧リレー接点 (a接点/b接点切替式)
接点動作: ワンショット (約2秒)
接点容量: AC/DC30V・0.25A (抵抗負荷)
(接点保護抵抗3.3Ω内蔵)
アラームメモリー機能 発報後3分間点滅、47分間点灯するオートリセット動作
(モードセレクターでON/OFF可能)
アラーム表示灯 赤色LED
ウォームアップ時: 点滅
警報時: 点灯
(モードセレクターでON/OFF可能)
メモリー表示灯 黄色LED
メモリー起動時: 点滅
メモリー表示時: 点灯
機器異常警報機能 センサー内部の回路・配線の損傷発生を監視
(異常発生時: アラーム表示灯の点灯+連続警報出力)
エリア角調整範囲 上下角: 3.5°〜33.5° (エリアセレクターにて)
左右角: ±12° (ベース取付穴にて)
使用可能周囲温度 -15℃〜+55℃ (結露なきこと)
設置場所 屋内: 天井面 (別売アタッチメントにて壁付可能)
配線接続 M3セルフアップ端子式
質量 約170g
外観・材質 外観: 樹脂
本体: ABS樹脂 / カバー: PE樹脂

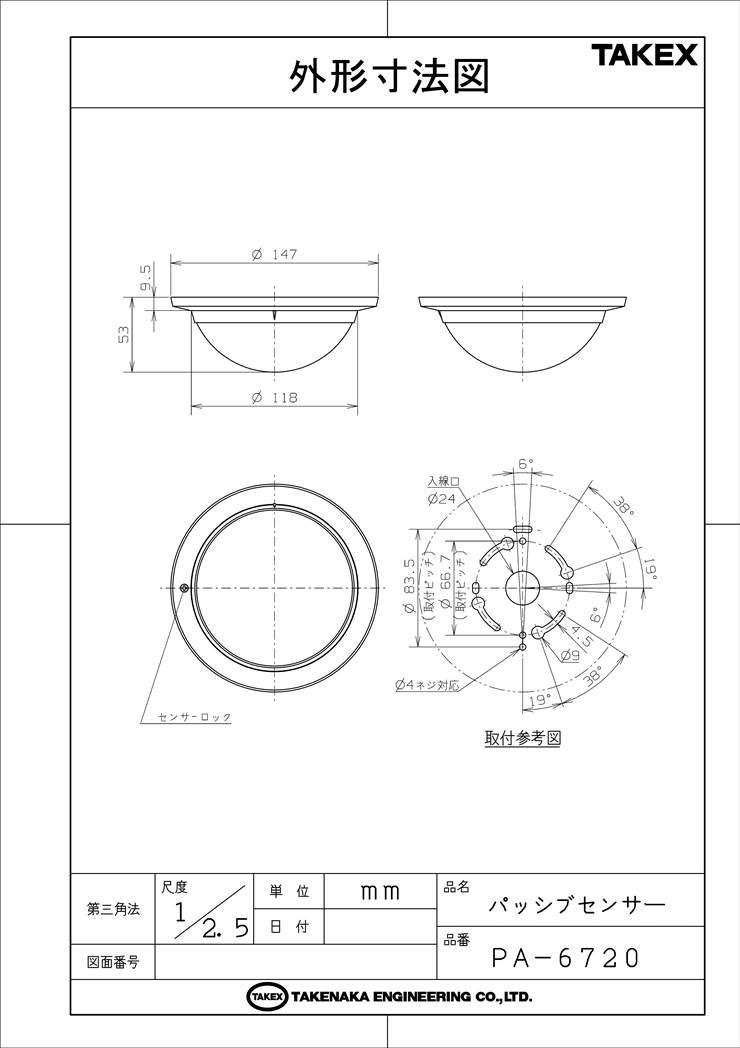

外形寸法 直径 φ147 mm × 高さ 53 mm

FAQ

Q：PA-6720はどのような場所への設置に向いていますか？ A：最長20mの距離を直線的に監視する「面警戒型」のため、長い廊下、壁面沿いの外周警戒、ショーウィンドウの裏側など、並行する通路の歩行者による誤報を防ぎたい特定動線のピンポイント監視に最適です。
Q：天井の高さは何メートルまで対応していますか？ A：2.0mから最大5.0mまでの天井高に対応しています。設置する天井高と警戒したい距離に合わせて、本体裏面のエリアセレクターで上下角を調整してご使用ください。
Q：誤報を減らすために感度を調整することはできますか？ A：はい。本体基板のディップスイッチ（SW4・SW5）により、設置環境に合わせて感度を60%、80%、100%（標準）、120%の4段階で調整することが可能です。
Q：複数台設置した場合、どのセンサーが発報したか確認できますか？ A：可能です。オートリセット対応のメモリー機能を搭載しており、発報したセンサーの黄色LEDが3分間点滅し、その後47分間点灯し続けるため、管理者が後から発報箇所を容易に特定できます。
Q：機器の内部故障に気づく機能はありますか？ A：はい。「機器異常警報機能」を備えており、センサー内部の回路破損や断線を検知した場合、アラーム表示灯（赤色LED）が連続点灯し、警報出力を連続状態にしてシステムに異常を知らせます。
Q：ロボット掃除機が稼働する場所でも使用できますか？ A：本機は床面付近の熱変化も高感度に検知するため、稼働するロボット掃除機やペットの存在する空間への設置は誤報の原因となり推奨されません。
Q：窓ガラス越しに屋外の人間を検知することは可能ですか？ A：検知できません。パッシブセンサーが捉える遠赤外線はガラスや透明アクリル板を透過しないため、ガラスの奥はセンサーの死角となります。
Q：電源の極性（プラス・マイナス）はありますか？ A：電源入力（DC9〜18V）は極性なし（無極性設計）です。プラスとマイナスを逆に接続しても機器が焼損するリスクはありません。
Q：アラーム表示灯（赤色LED）を点灯させない設定は可能ですか？ A：はい、ディップスイッチ（SW1）をOFFにすることで常時消灯に設定可能です。侵入者にセンサーの存在や検知タイミングを悟られたくない場合に有効です。
Q：PA-6720の警報出力をb接点からa接点に切り替えることはできますか？ A：可能です。ディップスイッチ（SW3）により、防犯システム向けの「b接点（常時閉）」と、カメラ起動用途向けの「a接点（常時開）」を簡単に切り替えることができます。
