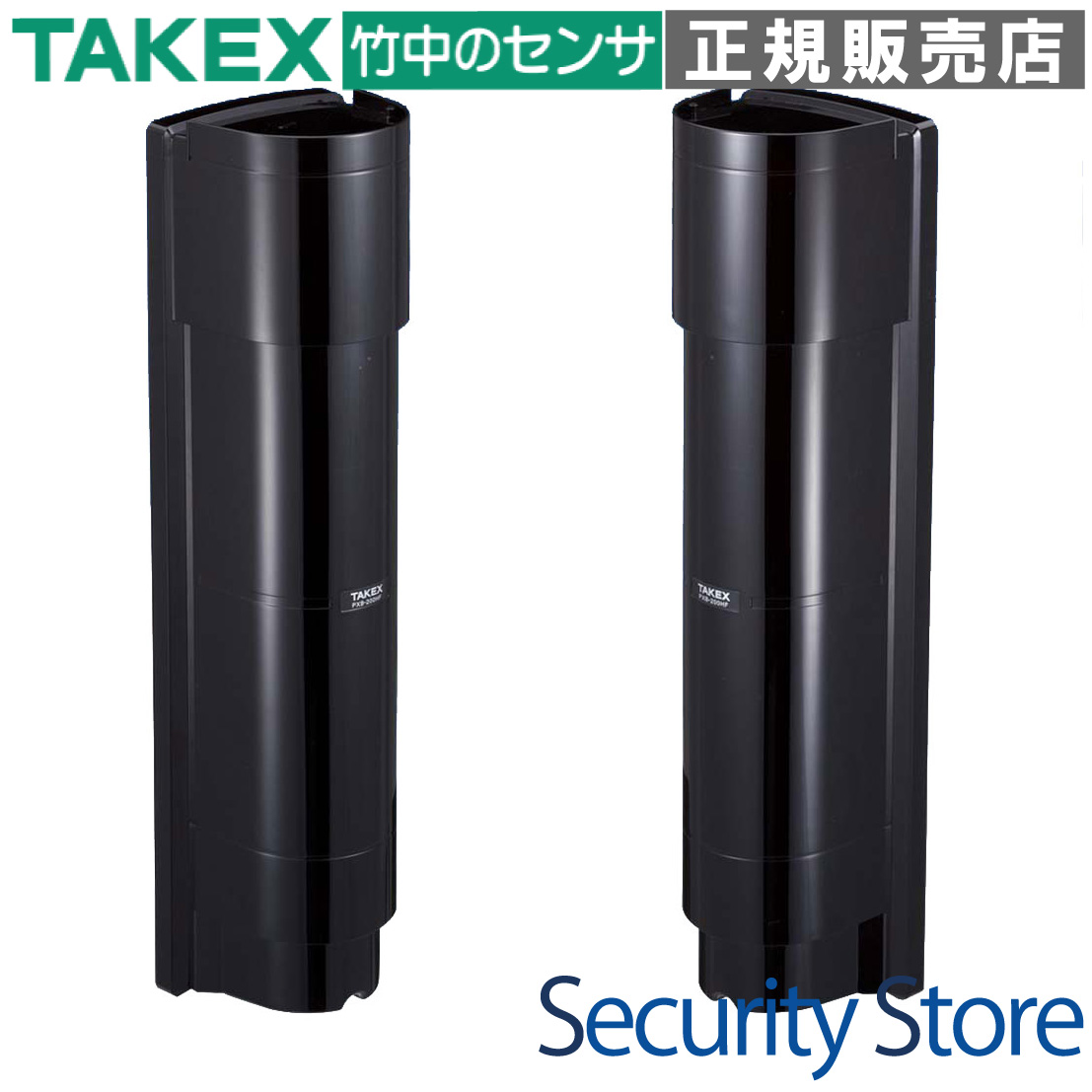

低消費電流型赤外線センサー(塩害対策品) TAKEX 竹中エンジニアリング [PXB-200SWC]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）赤外線センサー塩害対策品屋外200m警戒 IP65

PXB-200SWC 低消費電流型赤外線センサー（塩害対策品）

過酷な沿岸部でも安定した長距離警戒を実現する、塩害対策仕様の屋外200m用赤外線センサーです。4段ハイパワービームと独自の二重変調方式により、外乱光や悪天候による誤動作を極限まで抑えつつ、超低消費電流設計によりソーラー電源運用にも最適化されています。

型番： PXB-200SWC
製品名： 低消費電流型赤外線センサー（塩害対策品）
検知方式： 近赤外線ビーム遮断方式（対向型4段ビーム）
警戒距離： 屋外200m以内（距離余裕10倍）
対応環境： 塩害地域、屋外（IP65）、高低差のある傾斜地
特記仕様： プリント基板厚塗防湿コーティング、低消費電流設計

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

沿岸部、港湾施設、塩害の恐れがある重要施設
電源確保が困難な場所でのソーラー式運用
公共駐車場、メガソーラー発電所等の広域警戒
高低差がある傾斜地の境界監視

導入前に確認したいポイント

設置高さは地面から80cm前後を推奨
光軸周辺に反射物（壁・樹木）がないか確認
200m時、光芒が直径約5mに広がるため余裕が必要
電源電圧（DC5V〜30V）と極性の確認

特長

塩害に強い特殊コーティングと高気密構造

プリント基板に厚塗りの防湿コーティングを施し、沿岸部特有の塩分による腐食を強力に防止します。さらにIP65（IP67相当の防塵性能）を取得した耐塵・防噴流構造により、微細な虫や暴風雨の侵入も許しません。過酷な環境下での長期運用において、圧倒的な信頼性を発揮します。

4段ハイパワービーム×二重変調方式による誤報対策

上下2対、合計4本の赤外線ビームを同時に遮断した時のみ検知する「4段ビーム遮断方式」を採用。鳥や落葉による誤報を排除します。また、太陽光や車のヘッドライトなどの外乱光に対しては、独自の二重変調方式によって高い識別性を確保し、安定した警戒を維持します。

ソーラー電源運用を支える超低消費電流設計

従来のハイエンドモデルと比較して大幅な省電力化を実現しました。電源確保が難しい現場でも、別売のソーラー式電源ユニットと組み合わせることで、配線工事不要のシステム構築が可能です。配線距離の延長や、より細い電線の使用も可能となり、施工コストの低減にも寄与します。

    選定時に評価したい強み
    抜群の環境耐性：塩害対策コーティングとIP65構造で沿岸部や豪雨下でも安心。
施工性の高さ：水平±90°、垂直±20°の広範囲な光軸調整。傾斜地にも柔軟に対応。
高精度検知：感度余裕100倍、距離余裕10倍の設計で霧や雪の影響を最小化。
省エネ性能：低消費電流設計により、ソーラー電源や長距離配線に最適。



施工・設置ガイド

確認項目	この製品での考え方
推奨取付高さ	センサー中央が地面から約80cm。小動物の回避と潜り抜け防止の両立。
光軸調整範囲	水平±90°、垂直±20°。50mで18m、200mで72mまでの高低差に対応。
サイドクリアランス	光軸の広がりを考慮し、200m警戒時は周囲から2.5m以上の余裕を確保。
光軸調整補助	サウンドチェック機能、モニタージャック、二重リング照準器を搭載。

トラブルシューティング

現象	推定原因	処置
遮断しても発報しない	反射（回り込み）現象	投光パワーを「L」にするか、光軸角度を変更する。
警報出力が止まらない	光軸のズレ・周波数不一致	照準器で再調整。TX/RXのチャンネル設定が同一か確認。
断続的な誤発報	取付強度の不足、障害物	ポールのガタつきを修正。光軸上の樹木や飛来物を除去。

製品仕様

項目	仕様内容
型番	PXB-200SWC
検出方式	近赤外線ビーム遮断方式（4段ビーム対向型）〔二重変調方式〕
警戒距離	屋外200m以内
距離余裕（最大到達距離）	10倍（2,000m）
検知応答時間	0.05秒?0.7秒（ボリュームにて可変）
電源電圧	DC5?30V（極性あり）
消費電流	DC5?8V時＜投光器＞警戒時：6.5mA以下、最大：11.0mA以下＜受光器＞警戒時：2.3mA以下、最大：10.0mA以下 DC10?30V時＜投光器＞警戒時：8.0mA以下、最大：12.2mA以下＜受光器＞警戒時：3.1mA以下、最大：10.7mA以下
警報出力	接点方式：無電圧リレー接点（a/b接点切替）接点容量：AC/DC30V・0.25A以下
環境出力	接点方式：無電圧リレー接点（a/b接点切替）接点動作：環境悪化時に出力
タンパー出力	接点方式：無電圧接点（b接点）接点動作：カバー脱着時に出力
表示灯	アラーム表示灯（赤色・受光器）、受光感度表示灯（赤色・受光器）
光軸調整範囲	水平方向：±90°、垂直方向：±20°
使用可能周囲温度	?25℃?＋60℃
設置場所	屋内・屋外（IP65）
配線接続	M3セルフアップ端子式
質量	投光器：約1,500g、受光器：約1,550g
外観	樹脂（ワインレッド）

FAQ

Q：塩害対策品と通常品の違いは何ですか？ A：プリント基板に厚塗りの防湿コーティングを施し、塩分を含む湿気による腐食を抑制しています。沿岸部での使用に最適化されています。

Q：ソーラーパネルで運用することは可能ですか？ A：はい、超低消費電流設計（合計約20mA以下）のため、別売のソーラー式電源ユニットによる運用に非常に適しています。

Q：霧や豪雨での誤動作が心配です。 A：4段ハイパワービームを採用し、感度余裕100倍を確保しているため、視界不良時でも安定した検知が可能です。

Q：複数のセンサーを近接して設置しても干渉しませんか？ A：4チャンネルの変調周波数切替機能を搭載しています。隣接するセンサーとチャンネルを変えることで干渉（回り込み）を防止できます。

Q：光軸調整を一人で行うことはできますか？ A：はい、受光レベルを音の断続周期で知らせるサウンドチェック機能を活用することで、一人でもスムーズな調整が可能です。

Q：検知応答時間の調整はなぜ必要ですか？ A：全力疾走する侵入者（0.05秒）から、ゆっくり歩く人（0.3秒）、飛来物による誤報抑制（0.7秒）まで、現場の環境に合わせて最適化するためです。

Q：推奨される設置高さは？ A：一般的には地面からセンサー中央まで80cm前後を推奨します。これにより小動物の回避と人間の確実な検知を両立します。

Q：メンテナンスで気をつけることはありますか？ A：特に沿岸部では半年〜1年に一度、カバー表面の汚れや塩分を水を含ませた柔らかい布で清掃してください。溶剤の使用は厳禁です。

Q：耐サージ性能（雷対策）はどうなっていますか？ A：誘導雷による被害を低減するため、従来品より耐サージ性能を強化した雷対策設計となっています。

Q：IP65とは具体的にどの程度の防水性ですか？ A：いかなる方向からの水の直接噴流によっても有害な影響を受けないレベルです。台風などの激しい雨でも浸水の心配はありません。
