SHA-4701 光線式アクティブセンサー TAKEX 竹中エンジニアリング [SHA-4701]

SHA-4701 光線式アクティブセンサー TAKEX 竹中エンジニアリング [SHA-4701]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 光線式アクティブセンサー 近赤外線反射方式 シャッター起動・安全用

SHA-4701 光線式アクティブセンサー

SHA-4701は、最大4.7mの高所設置に対応し、シートシャッターの起動・安全確保に特化した高機能近赤外線反射方式センサーです。

業界トップクラスの60スポットによる高密度検知に加え、シャッター自体の動きを学習して誤動作を防ぐ「シャッターウェイ機能」を搭載。雪や虫による環境ノイズを自動で判別する高度なアルゴリズムを備え、過酷な現場環境でも安定した運用を実現するプロフェッショナル仕様の1台です。

  • 型番： SHA-4701
  • 方式： 近赤外線反射方式（静止体検知対応）
  • 取付高さ： 2.0m 〜 4.7m（高天井対応）
  • 主な用途： シートシャッター、重量シャッターの自動起動・安全補助
  • 特長： 業界最多級60スポット、シャッター直下学習機能、環境・虫対策機能

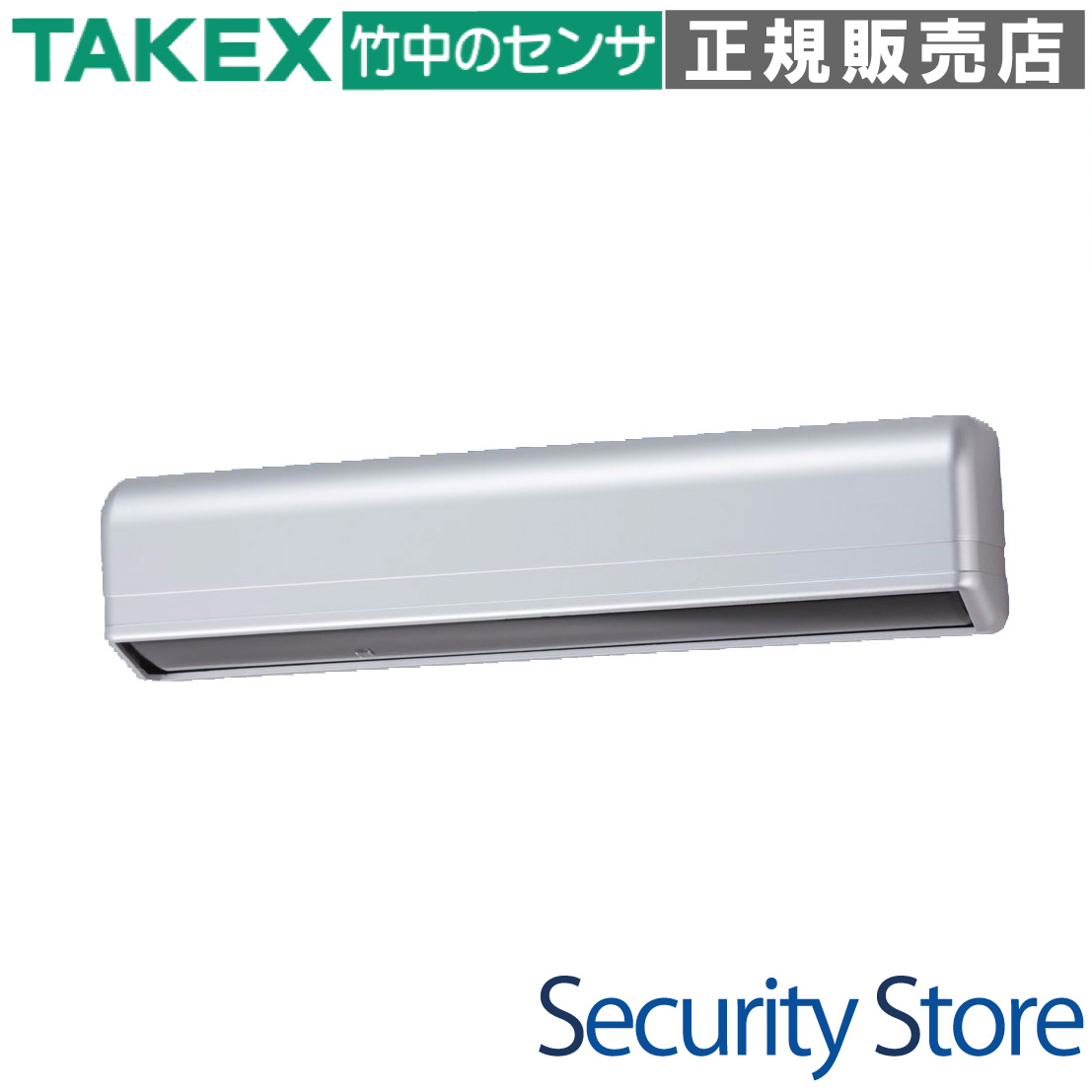

SHA-4701 光線式アクティブセンサー 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫の高速シートシャッター起動
  • フォークリフト通行頻度の高い搬入口
  • 雪や虫が多く、誤報が発生しやすい現場
  • 取付位置が4mを超える高天井のシャッター
  • 風除室内のインターロック制御

導入前に確認したいポイント

  • 取付高さ（2.0m〜4.7mの範囲内か）
  • シャッターケース下端から50mm以内に設置可能か
  • 電源仕様（AC/DC 12〜24V）の確保
  • 床面の反射率（光を吸収する黒ゴム等は感度調整が必要）
  • 近接するセンサーとの周波数干渉の有無

特長

取付高さ最大4.7m対応とシャッターウェイ機能

一般的なセンサーでは対応が難しい4m超の高天井設置（最大4.7m）をサポートします。シャッター直下の空間を学習し、シャッター自体の動きを障害物として誤検知しない「シャッターウェイ機能」により、デッドスペースのない確実な監視が可能です。

業界トップクラス「60スポット」の高密度検知

検知エリア内に業界最多クラスの60スポットを照射。高所に設置した場合でも、床面での検知密度を高く維持できるため、小さな荷物や低速で移動する対象物も逃さずキャッチし、安全性を飛躍的に高めています。

設置環境に合わせた精緻なエリア調整能力

奥行き方向（5列〜2列）および幅方向（左右独立して6/4/2列）をディップスイッチで電気的に切り替え可能。さらに物理的な角度調整ネジやノブを併用することで、現場の動線や壁の位置に合わせた「ミリ単位」のエリアチューニングが行えます。

温度連動型の環境・虫対策テクノロジー

降雪や雨、センサーに群がる虫などによる誤動作を低減するアルゴリズムを搭載。内部温度センサーにより、低温時には自動で環境対策レベルを引き上げる「自動モード」を備えており、季節や天候の変化に応じた安定運用を自律的に行います。

7色のマルチカラーLEDによる視覚的な状態表示

待機・検知・学習中といった基本動作だけでなく、環境対策の稼働状況や、どの検知列が反応しているかを7色のLED表示で判別可能。施工時のエリア確認やメンテナンス時のトラブル切り分けが極めてスムーズに行えます。

現場運用を支える豊富な安全・効率機能

隣接センサーとの干渉を防ぐ「6周波切替」、シャッター開閉時の微振動を無視する「振動対策機能」、歩行者が離れると即座に閉鎖信号を送る「インターロック機能」など、BtoBの現場で求められる高度な要求に応える機能が凝縮されています。

自己診断機能によるフェールセーフ設計

赤外線投受光部の劣化や内部回路の異常を常時監視。異常発生時にはLEDの点滅とリレー出力によってシステム側へ速やかに通知します。長期間の運用においても、知らない間に安全機能が消失しているといったリスクを最小化します。

選定時に評価したい強み

  • 圧倒的な高天井対応： 最大4.7mの高さからでも60スポットで確実に検知。
  • 誤報リスクの最小化： 振動・環境・虫・シャッター自身の影響を排除する専用設計。
  • 施工性の高さ： 7色LEDと調整ノブにより、専門機器なしで精密な調整が可能。
  • 信頼のTAKEXブランド： 厳しい産業現場で長年培われた光学技術と耐久性。

LED表示と動作状態

表示色 状態 詳細
青色点灯 正常待機中 シャッター学習完了後の通常状態（環境対策なし時）
水色点灯 環境対策待機中 環境対策フィルターが有効な状態での待機
緑色点灯 学習動作中 シャッター直下監視のための学習中。検知エリアに入らないでください。
赤色点灯 1列目検知 シャッター直下（最も重要な安全領域）での物体検知
赤/緑交互点滅 自己診断エラー 内部故障。本体の交換が必要です。

製品仕様

項目 内容
品番ＳＨＡ－４７０１
検出方式近赤外線反射方式（静止検知）
電源電圧ＡＣ／ＤＣ １２〜２４Ｖ ±１０％
消費電力・電流AC12/24V時：2.5VA以下
DC12V時：140mA / DC24V時：65mA
検知出力無電圧リレー接点 1a/b接点切替（DC50V 0.1A 抵抗負荷）
出力保持時間約０．５秒
静止体検出時間1・2・3列：2秒／10秒／30秒／∞
4・5列：2秒／10秒
表示灯ＬＥＤ７色にて各モード表示
取付高さ２．０〜４．７ｍ（※条件により4.0m以下）
感度調整感度ボリュームにて8段階設定可
奥行きエリア設定角度調整：+15°〜-15°（無段階）
列設定：2／3／4／5列監視
幅エリア設定物理：レンズ移動（1列単位）
電気的：6／4／2列監視
環境対策4段階レベル（0〜3）、自動/手動切替対応
付加機能干渉防止(6周波)、虫対策、振動対策、インターロック、自己診断
使用周囲温度－２０℃〜＋６０℃（結露なきこと）
質量 / 外観約２９０ｇ / シルバー

FAQ

Q：最高で何メートルの高さまで取り付け可能ですか？ A：最大4.7mまで対応しています。ただし、検知列を「5列」にする場合や「環境対策レベル」を設定する場合は、確実に検知を行うため4.0m以下での設置が推奨されます。
Q：雪が降る場所でも誤動作しませんか？ A：はい、高度な環境対策機能を搭載しています。内部温度が約10℃以下になると自動的に雪モードへ切り替わり、降雪による反射ノイズを無視するアルゴリズムが作動します。
Q：シャッター自体を障害物として検知してしまいませんか？ A：「シャッター直下学習機能（シャッターウェイ）」を搭載しています。設置時にシャッターの開閉動作をセンサーに学習させることで、シャッターと人・物を正確に判別します。
Q：センサーを複数台並べて設置しても大丈夫ですか？ A：可能です。6つの異なる周波数を設定できる干渉防止機能を備えているため、隣接するセンサーや、風除室の内外に設置されたセンサー同士の相互干渉を防止できます。
Q：電源の極性はありますか？ A：AC/DC 12V〜24Vのフリー電源仕様となっており、極性はありませんので施工が容易です。
Q：LEDが「赤と緑の交互点滅」をしていますが、どういう意味ですか？ A：自己診断機能により、内部回路の故障や投受光器の異常を検知した状態です。安全のため、速やかに本体を新しいものと交換してください。
Q：虫がセンサーに寄ってきた場合の対策はありますか？ A：「虫対策機能」を有効にすることで、センサー付近を飛び交う小さな虫による瞬間的な光の変化をキャンセルし、誤動作を防ぐことができます。
Q：床に物を置いたままにした場合、シャッターは閉まりますか？ A：静止体検出時間の設定によります。「∞（無限）」に設定している場合は、物が除かれない限り検知出力が維持されシャッターは閉まりません。運用に合わせて2秒/10秒/30秒への変更も可能です。
Q：屋外でも使用できますか？ A：屋内・半屋外（壁面・軒下）用です。直接雨や雪がかかる場所や、検出窓に水滴がつくような環境は避け、必要に応じて保護カバー等の対策を行ってください。
Q：シャッターの振動で勝手に開くことはありませんか？ A：「振動対策機能」を搭載しています。シャッター動作時の微小な揺れをノイズとしてカットするフィルターにより、ハンチング（勝手な開閉）を抑制します。
