TAKEX（竹中エンジニアリング）パッシブセンサースポット警戒型屋内天井面低消費電流

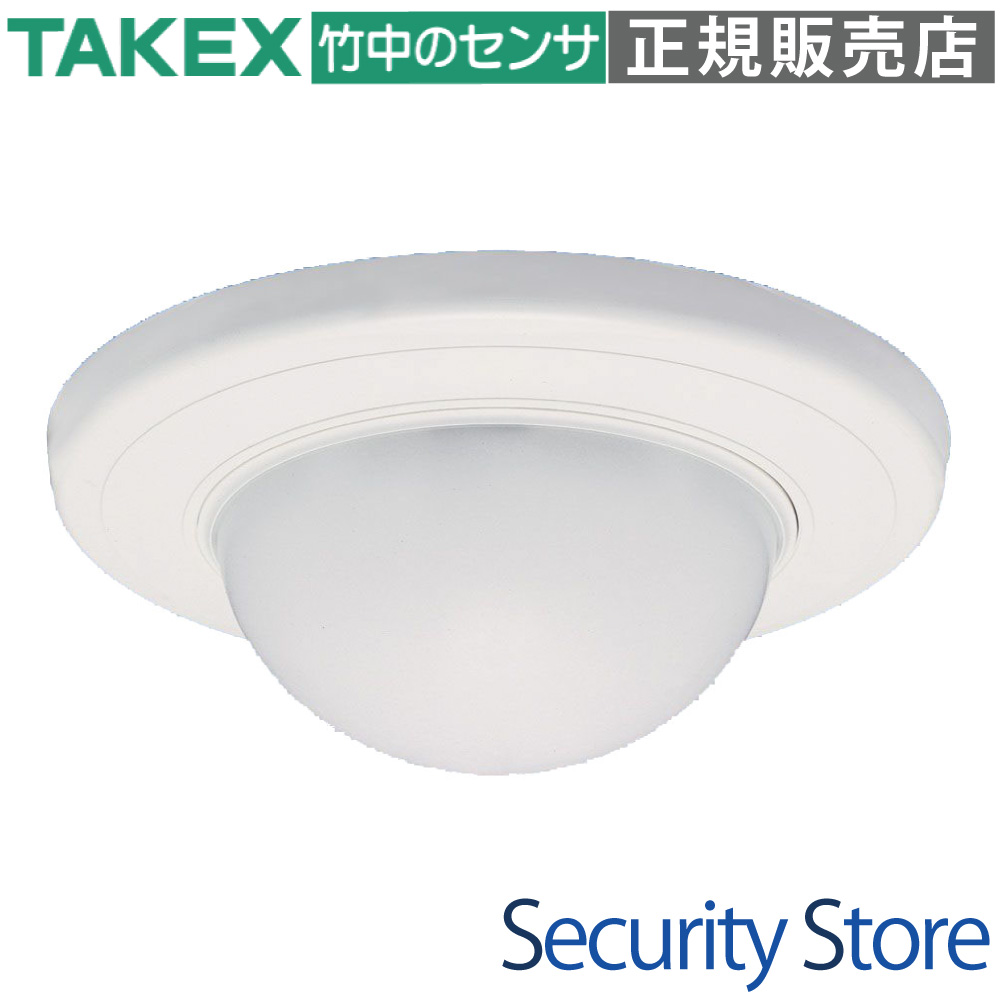

PA-6805W：パッシブセンサースポット警戒型

PA-6805Wは、最大天井高5mからの局所的な監視に特化したスポット警戒型の屋内用パッシブセンサーです。天井からの円錐状のエリア（最大直径4m）をピンポイントでカバーし、リニューアル時に天井の日焼け跡を隠しやすいワイドタイプのベースを採用。消費電流8mAの圧倒的な省エネ設計で、システムのコストダウンと安定稼働を実現します。

型番： PA-6805W
製品名： パッシブセンサー（スポット警戒型）
方式 / カテゴリ： パッシブインフラレッド（PIR）方式
主な用途： 出入り口上部、特定機器や金庫周辺などの局所監視
設置場所 / 対応環境： 屋内天井面（最大取付高さ 5.0m）
電源 / 通信 / 仕様上の核： DC7V〜30V（無極性） / 8mA以下の超低消費電流

資料ダウンロード

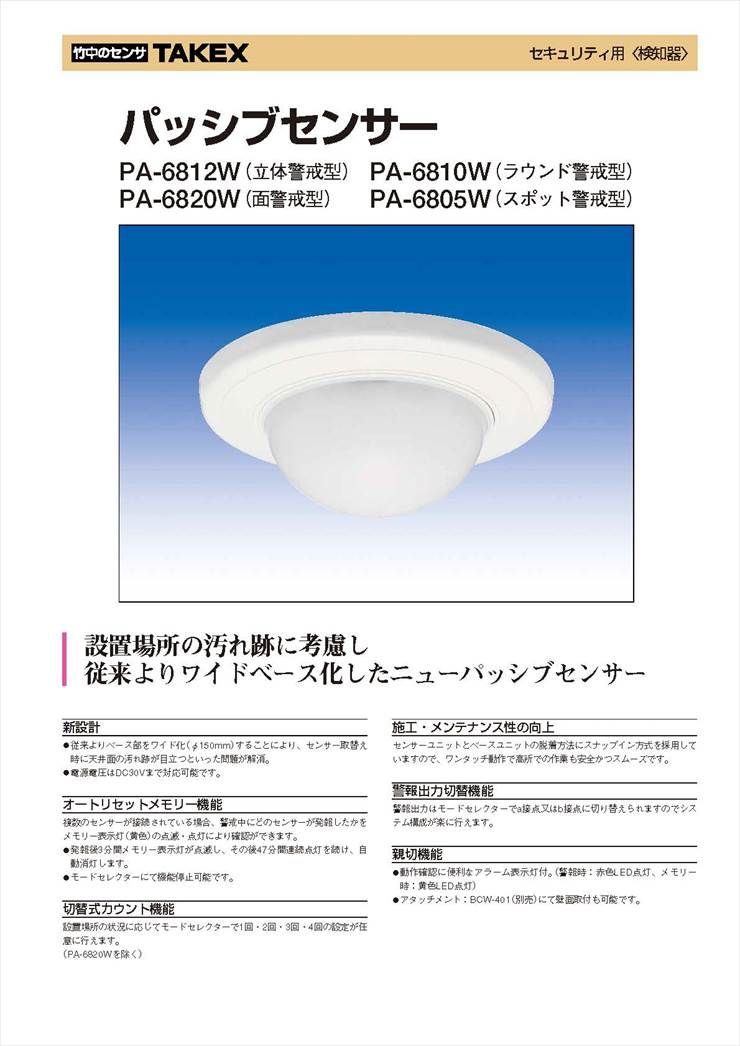

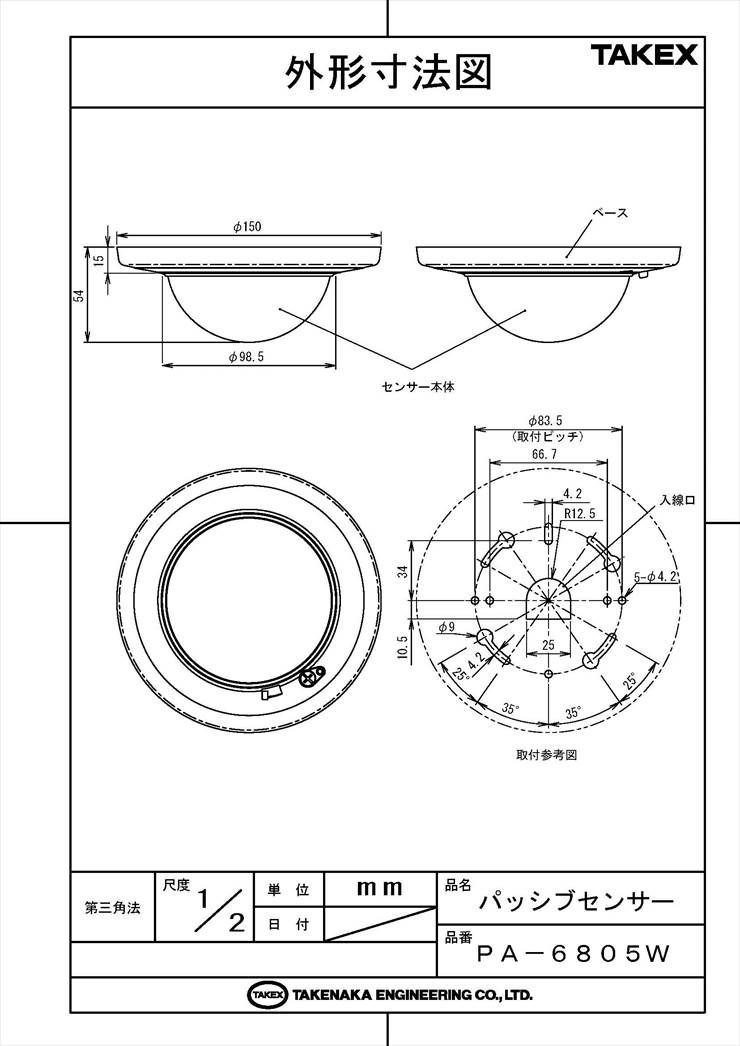

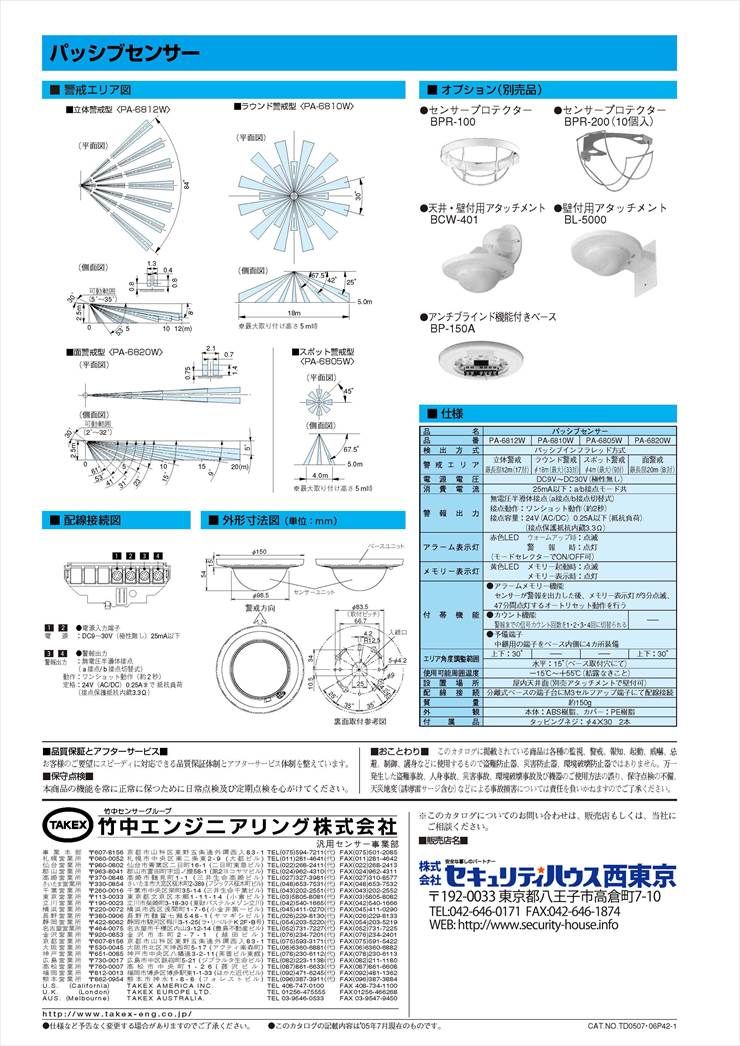

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

出入口の真上など、動線を限定したピンポイント監視
特定機器（金庫など）周辺のみの局所警戒
最大5mまでの高天井や吹き抜けからのエリア監視
既存センサーからのリニューアル（天井の跡隠し）
消費電力を抑えたい防犯システムの構築

導入前に確認したいポイント

自動掃除ロボットの動線と警戒エリアが重ならないか
エアコンの吹き出し口など、急激な温度変化の直撃がないか
ガラスや透明樹脂の仕切り越しでは検知不可
直射日光や強い反射光が入射する場所は避けること

特長

圧倒的な省エネ・低電圧設計

消費電流を当社従来品比約3分の1となる「8mA以下」に低減しました。これにより、小型の電源装置を利用できるため、システム全体のコストダウンが図れます。また、動作電圧はDC7V?30Vと幅広く、配線抵抗による電圧ドロップの影響を受けにくいため、長距離配線や既存配線の流用にも適しています。

高密度なスポット警戒エリア

天井から真下に向けて円錐状の検知ゾーン（最大直径4.0m）を形成し、特定箇所のみを警戒できます。他の動線に干渉させたくない用途に最適で、18本（9対）の高密度な検知ゾーンがわずかな動きも正確にキャッチします。

施工・メンテナンス性を極めた構造

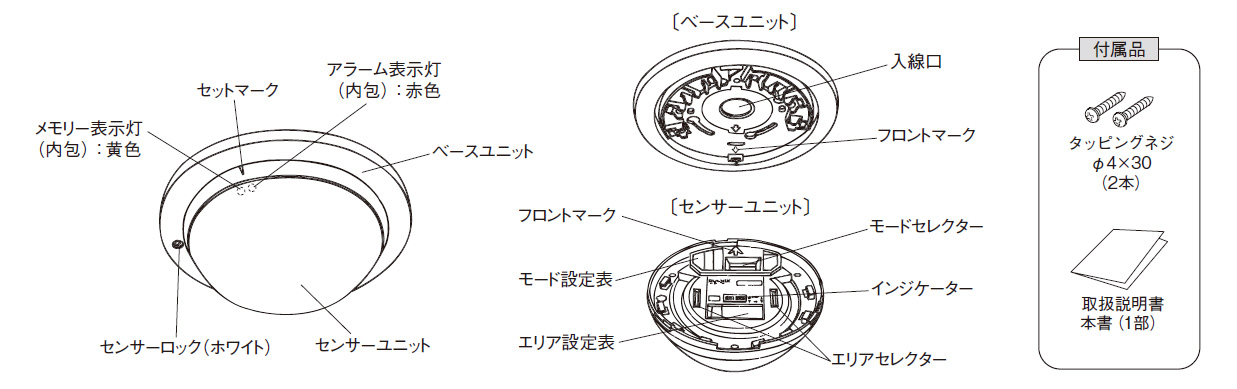

センサーユニットとベースユニットの脱着には「スナップイン方式」を採用し、工具なしでワンタッチ着脱が可能です。さらに、センサーユニットの脱落を防ぐ物理ロック機構（ロックインジケーター付き）を備え、確実で安全な施工をサポートします。

選定時に評価したい強み
高い安定性： 独自CPUによる信号処理で、電波ノイズや電気ノイズによる誤動作を徹底排除。
リニューアル対応： ワイドタイプのベースデザインにより、旧型機からの交換時に天井の日焼け跡をカバー。
柔軟な機能設定： 感度切替（4段階）、カウント切替、警報出力（a/b接点）を現場に合わせて設定可能。
オートリセットメモリー： 発報したセンサーを特定するLED表示機能（50分後自動消灯）を搭載。

施工・設置ガイド

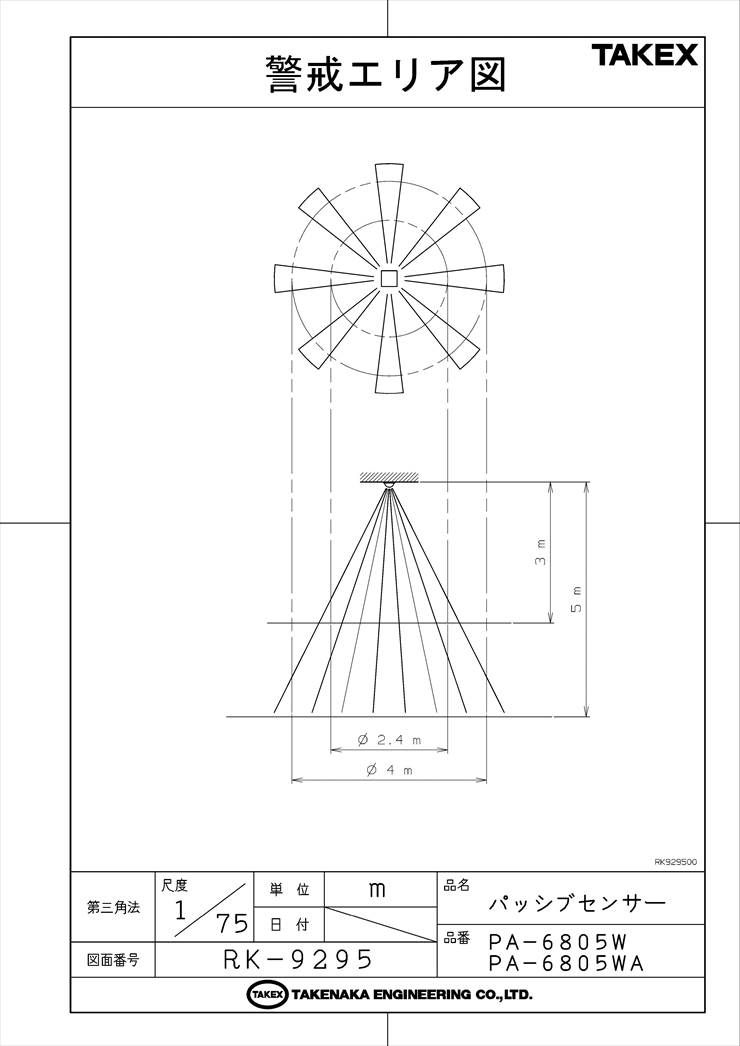

取付高さと警戒エリア寸法

PA-6805Wは、天井の高さに比例して床面での警戒範囲（直径）が広がります。用途に合わせて適切な高さを選定してください。

取付天井高さ	警戒範囲（直径）	推奨用途・備考
2.0m	1.6m	狭小通路、出入口の真上など
2.5m	2.0m	一般的なオフィス等の標準的な警戒
3.0m	2.4m	やや高めの天井。受付カウンター上部など
4.0m	3.2m	吹き抜け、工場内の一部エリアなど
5.0m	4.0m	最大取付高さ。広範囲のスポット警戒

※水平方向は、ベース取付穴の遊びを利用して15°の微調整が可能です。

推奨配線距離（センサー?電源装置間）

使用する電線と供給電圧に応じた1台あたりの最大配線長です。極性のないDC7V?30Vに対応します。

電線径（単線）	DC 12V 供給時	DC 24V 供給時
φ 0.65mm	3,000mまで	10,200mまで
φ 0.90mm	5,700mまで	19,600mまで
φ 1.20mm	10,200mまで	27,400mまで

内部設定 / DIPスイッチ詳細

センサーユニット裏面の8連DIPスイッチ（モードセレクター）で、現場環境に合わせた最適化を行います。

SW番号	設定項目	ON設定（上側）	OFF設定（下側）	出荷時設定
1	アラーム表示灯	警報時点灯	常時消灯	ON
2	メモリー表示灯	オートリセット有効	メモリーOFF	OFF
3	警報出力論理	a接点 (N.O.)	b接点 (N.C.)	OFF
4・5	感度設定	120% / 100% / 80% / 60% の4段階切替		100%
6・7	カウント設定	1回 / 2回 / 3回 / 4回の切替		1回（標準）
8	(固定)	使用禁止	OFF固定	OFF

LEDインジケーターの動作状態

名称	色	状態	意味
アラーム表示灯	赤	点滅	ウォームアップ中（電源投入から約1分間）
		点灯	発報時（警報出力と連動、約2秒間）
		連続点灯	内部異常（回路の破損・断線など）
メモリー表示灯	黄	点滅	メモリー起動時（発報後、3分間）
メモリー表示灯	黄	点灯	メモリー保持状態（点滅終了後、47分間連続点灯）

トラブルシューティング

現象	推定原因	処置・確認方法
全く動作しない	電源電圧不足、ウォームアップ中、遮蔽物	端子電圧(DC7〜30V)の確認。1分待機。遮蔽物の撤去。
時々動作しない	取付高さ超過、レンズ汚れ、温度差不足	指定高さへの変更。清掃。感度を120%へ引き上げ。
人がいないのに動作	急激な温度変化、小動物/ロボット、光の入射	空調の風向変更、遮光、カウント設定を2〜3回へ変更。
LED点灯のまま	内部回路の断線等の異常	電源を再投入。復旧しない場合は本体の交換。

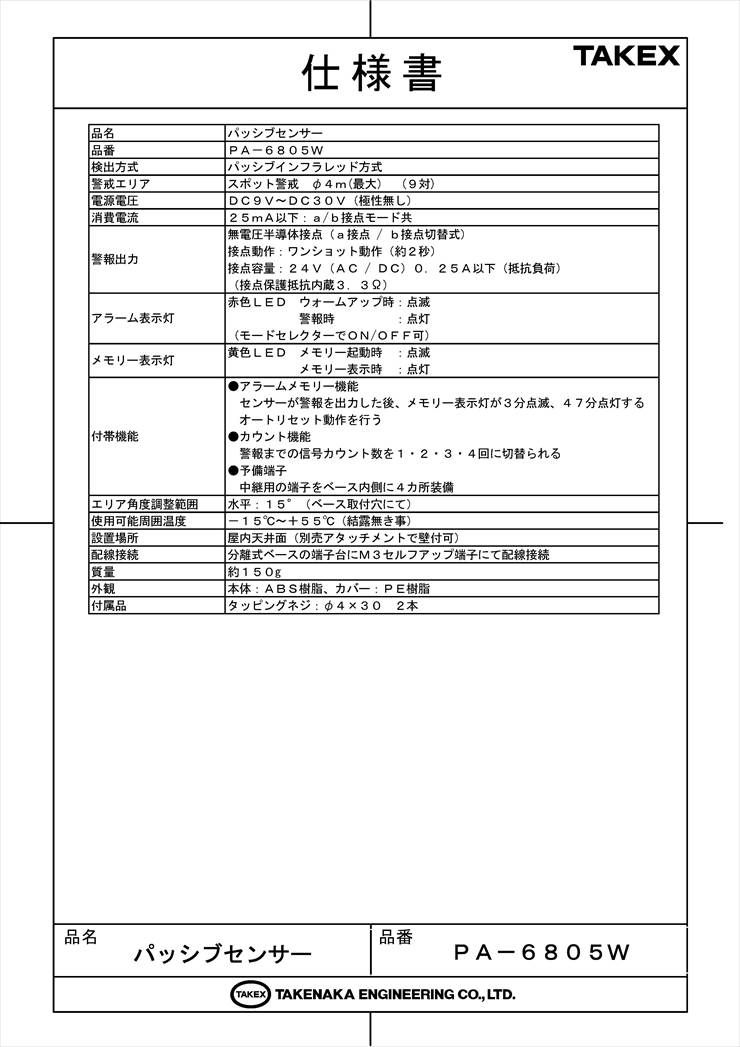

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-6805W
検出方式	パッシブインフラレッド方式
警戒エリア	スポット警戒　φ4m（最大） 18本（9対）
電源電圧	DC7?30V（極性なし）
消費電流	8mA以下
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：ワンショット動作（約2秒）接点定格：AC／DC24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能	メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON／OFF可）
アラーム表示灯	赤色LED　ウォームアップ時：点滅／警報時：点灯（モードセレクターでON／OFF可）
メモリー表示灯	黄色LED　メモリー起動時：点滅／メモリー表示時：点灯
感度切替機能	60・80・100・120％切替式
カウント切替機能	1・2・3・4回切替式
エリア角度調整範囲	水平：15°（ベース取付穴にて）
使用可能周囲温度	?15℃?＋55℃（結露なきこと）
設置場所	屋内：天井面（別売アタッチメントで壁付可）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約150g
外観	樹脂（ホワイト）

FAQ

Q：「スポット警戒型」とはどのような用途に向いていますか？ A：天井から真下に向けて円錐状のエリアを形成するため、出入り口の真上や金庫の前など、他の動線に干渉させずに特定箇所のみをピンポイントで監視したい場合に最適です。

Q：PA-6805Wは屋外に設置できますか？ A：いいえ、本製品は屋内専用です。雨水や直射日光、急激な温度変化の影響を受ける屋外や半屋外に設置すると誤報や故障の原因となります。

Q：最大で何メートルの高さまで設置可能ですか？ A：最大5.0mまでの高天井に対応しています。この場合、床面での警戒範囲は直径約4.0mとなります。

Q：ガラス越しに外の動体を検知できますか？ A：パッシブインフラレッド方式は人体から発せられる遠赤外線を検知します。遠赤外線はガラスや透明樹脂を透過しないため、窓越しでの検知はできません。

Q：電源配線の極性はありますか？ A：DC7V〜30Vの範囲内であれば無極性ですので、プラス・マイナスを気にすることなく配線でき、施工時のミスを減らせます。

Q：自動掃除ロボットが通る場所でも使えますか？ A：本機は真下を警戒するため、床面を移動する掃除ロボットやペットの動きにも反応し誤報の原因となる可能性があります。警戒エリアに入らないようご配慮ください。

Q：アラームメモリー機能の解除方法は？ A：オートリセット機能を搭載しており、発報から合計50分後に自動消灯します。電源の再投入でもリセット可能です。

Q：感度とカウント機能の推奨設定を教えてください。 A：通常は感度100%、カウント1回が標準です。空調等の影響で誤報しやすい環境ではカウントを2回または3回に、夏場など温度差が少なく検知しにくい場合は感度を120%に設定してください。

Q：警報出力はa接点、b接点どちらですか？ A：内部のモードセレクター（SW3）により、現場のシステムに合わせてa接点（N.O.）またはb接点（N.C.）を切り替えることができます。防犯用途では断線検知が可能なb接点を推奨します。

Q：電源投入直後に赤色LEDが点滅するのは異常ですか？ A：異常ではありません。電源投入後の約1分間は回路安定のためのウォームアップ期間となり、この間は赤色LEDが点滅し警報出力は行われません。
