TAKEX（竹中エンジニアリング）パッシブセンサー面警戒型（カーテン警戒）最大20mロングレンジリニューアル対応

PA-6820W：パッシブセンサー面警戒型

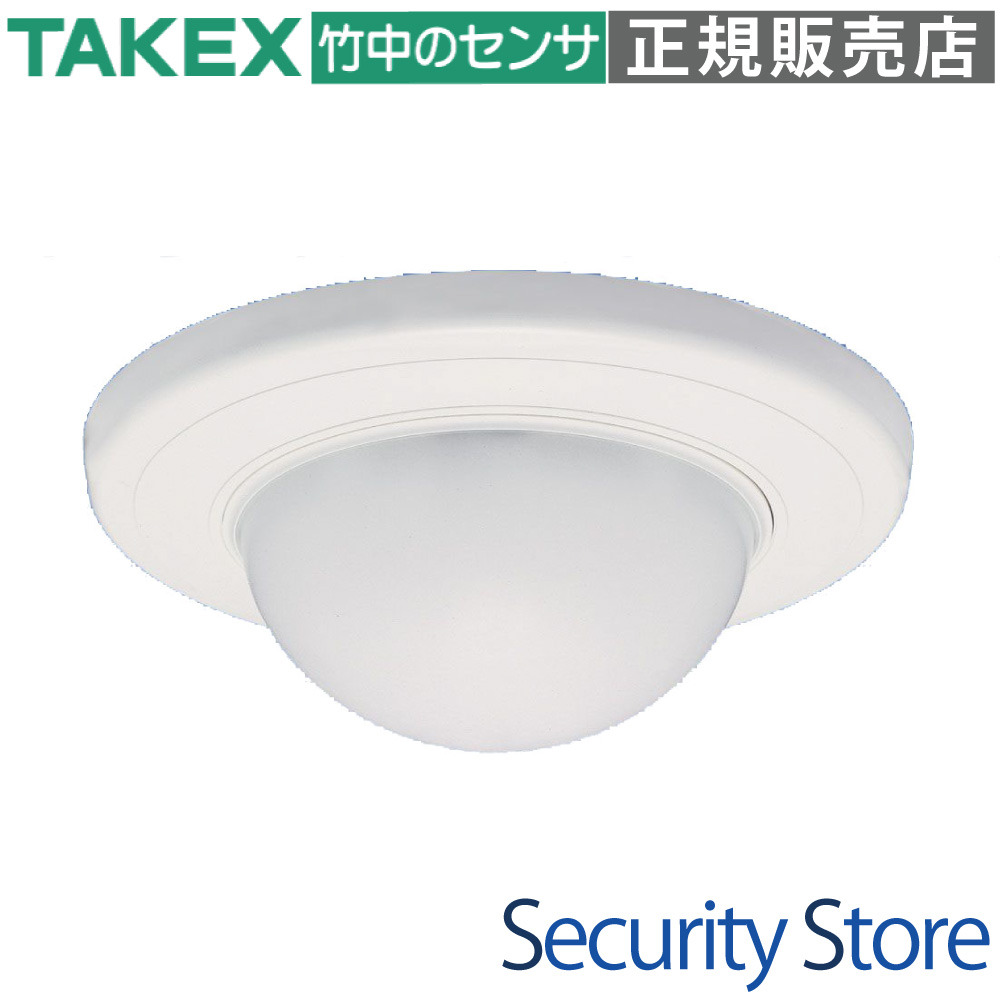

PA-6820Wは、空間を仕切るように最大20mのカーテン状バリアを形成する、屋内用の面警戒型パッシブセンサーです。リニューアル時に天井の日焼け跡やビス穴を覆い隠すワイドベース設計を採用。消費電流を従来比約3分の1（8mA以下）に抑えた省エネ仕様で、システムの低コスト運用と高い安定性を両立したBtoB向け標準モデルです。

型番： PA-6820W
製品名： パッシブセンサー（面警戒型）ワイドタイプホワイト
方式 / カテゴリ： パッシブインフラレッド（PIR）方式 / 屋内天井・壁面用
主な用途： 窓際監視、長い通路や廊下の遮断、壁面の境界監視
設置場所 / 対応環境： 屋内天井面（別売アタッチメントで壁付可）
電源 / 通信 / 仕様上の核： DC 7V ? 30V（無極性） / 消費電流 8mA以下

資料ダウンロード

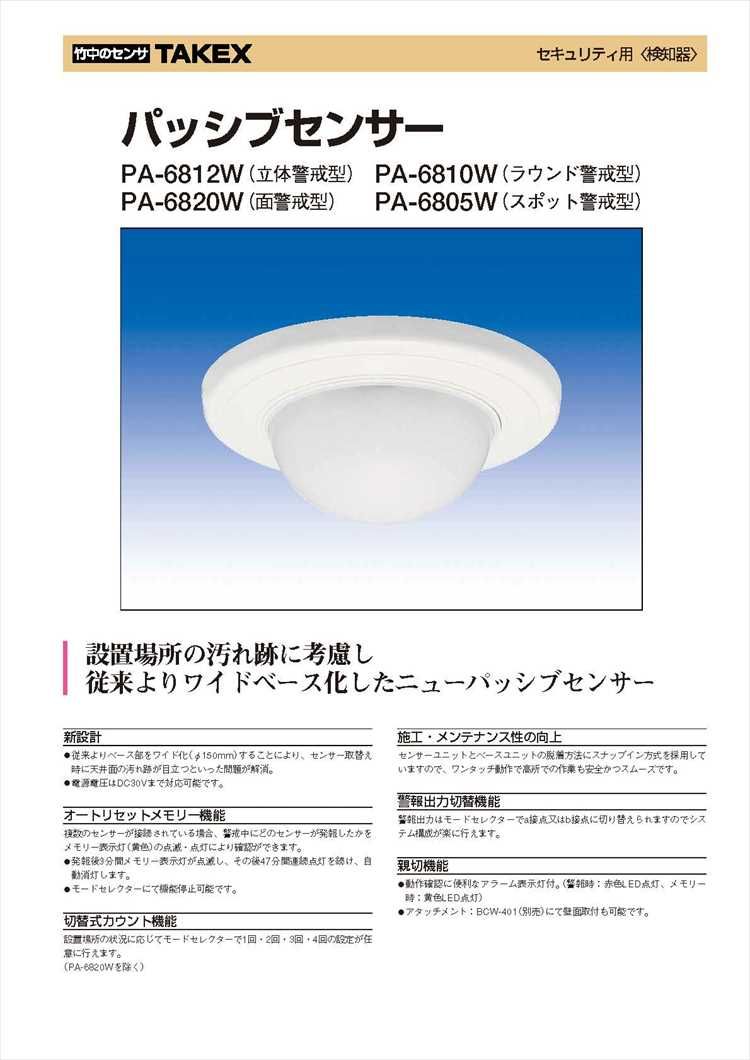

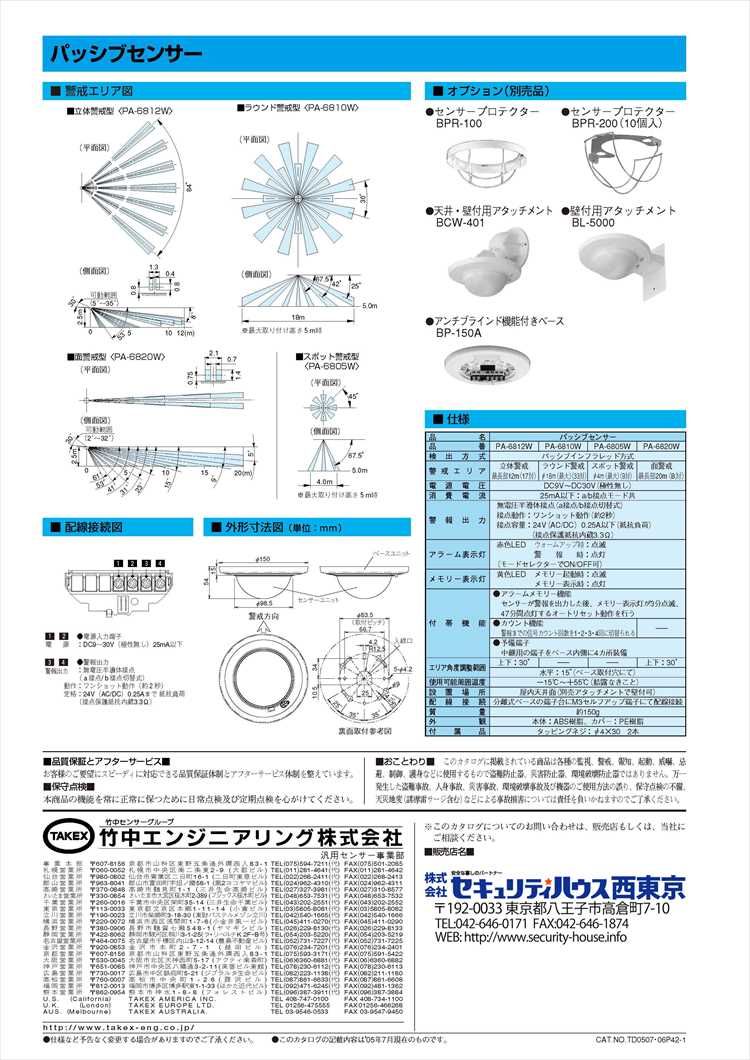

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

オフィスや店舗の広範囲な窓際侵入監視
長い通路や廊下の侵入遮断・境界監視
美術館や店舗の展示物エリアの壁面保護
既存センサーからのリニューアル（天井跡隠し）
消費電力を抑えたい大規模システムの構築

導入前に確認したいポイント

屋内専用です。屋外・半屋外での使用は厳禁です
PA-6820Wはカウント設定非対応です（SW6〜8はOFF）
ガラスや透明樹脂越しでは人体を検知できません
センサーに向かって直進する動きは検知しにくい特性があります

特長

業界トップクラスの20mロングレンジ面警戒

面警戒（カーテン型）レンズの搭載により、奥行最大20m、高さ5mまでの空間を、カーテン状の16本（8対）の高密度ビームで確実に監視します。非常にシャープな警戒面を構成するため、広い室内の一部だけを警戒したい場合や、窓際・壁際ギリギリの侵入を検知したい現場で無類の強みを発揮します。

リニューアルに最適なワイド設計

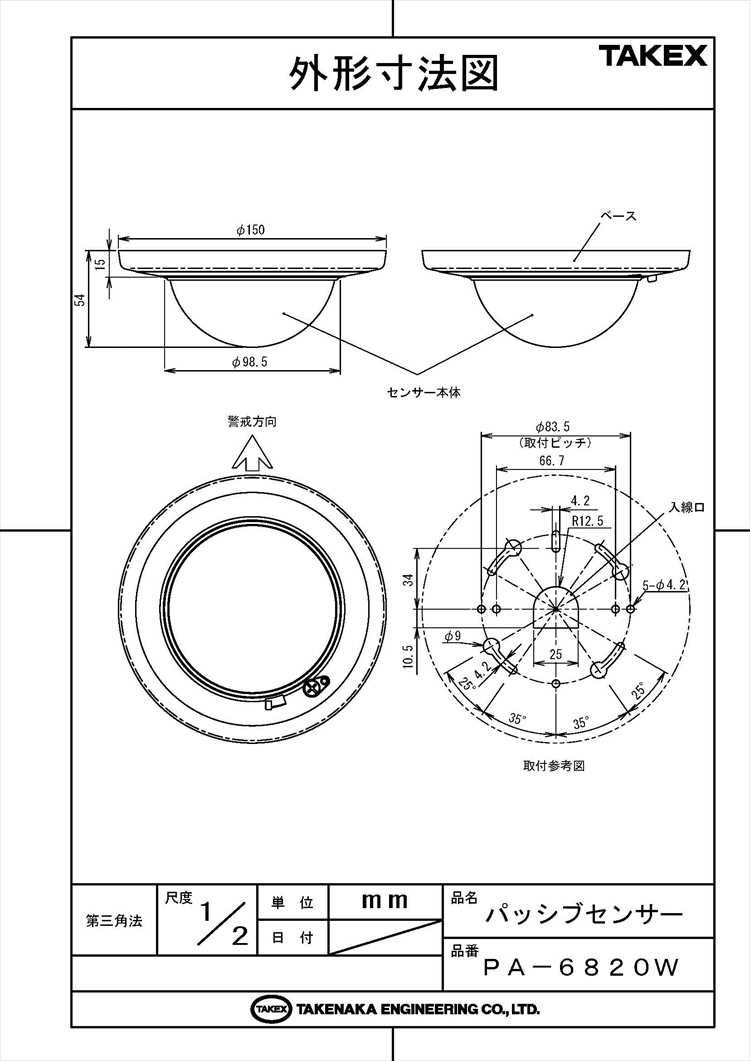

直径φ150mmのワイドなベースデザインを採用。既存のセンサーを新しいものに交換する際、以前のセンサーが設置されていた天井の「日焼け跡」や「ビス穴の痕」をすっきりと覆い隠すことができます。これにより、美観を損なうことなくスムーズなリニューアル工事が可能です。

圧倒的な省エネ・低電圧設計

消費電流を当社従来品比約3分の1となる「8mA以下」に低減しました。これにより、従来よりも小型の電源装置を利用でき、システム全体のコストダウンが図れます。また、動作電圧はDC7?30Vと幅広く、配線抵抗による電圧ドロップの影響を受けにくいため、長距離配線にも適しています。

選定時に評価したい強み
高い安定性： 独自CPUによる信号処理で、電気ノイズや電波ノイズによる誤動作を徹底排除。
施工性の向上： スナップイン方式の採用により、ベースへの脱着がワンタッチでスムーズ。
柔軟な感度設定： 現場の環境に合わせて感度を4段階（60/80/100/120%）に即座に変更可能。
自己診断機能： 回路断線等の異常を検知するとアラームLEDが連続点灯し、トラブルを即座に通知。

施工・設置ガイド

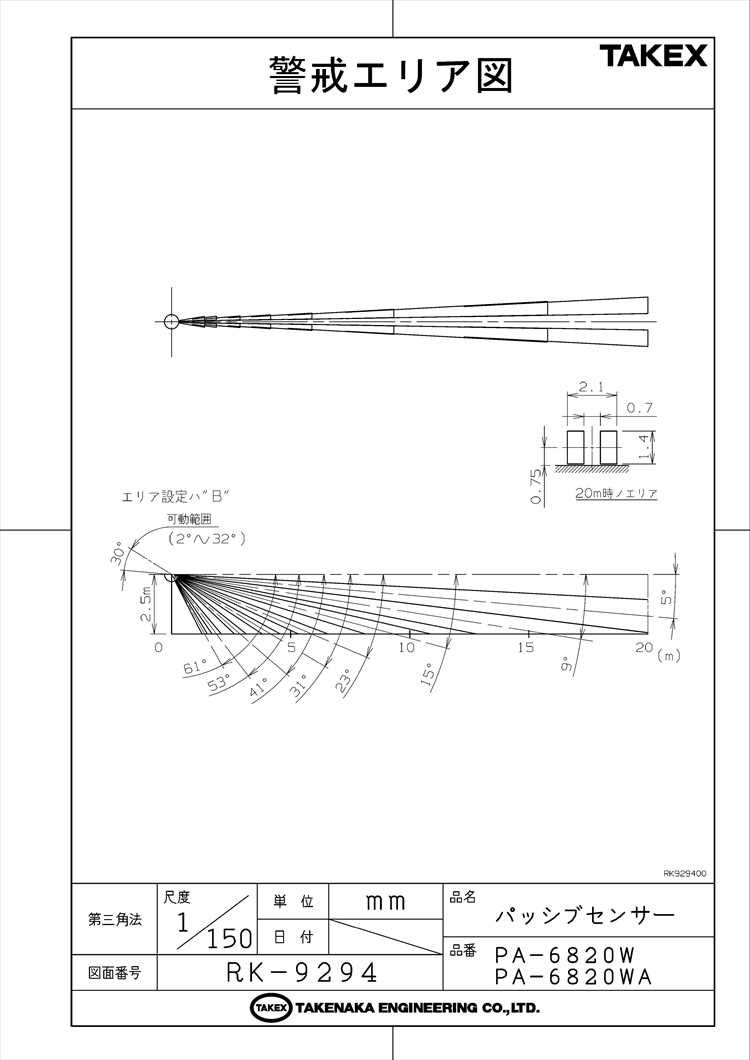

取付高さとエリア設定（エリアセレクター）

本機は取付高さと目標とする最大警戒距離に応じて、エリアセレクターを調整し、アルファベット（A?K）を合わせる必要があります。

天井高さ(m) \ 最大距離	4m	6m	8m	10m	12m	14m	16m	18m	20m
2.0m	F	D	C	C	B	B	B	A	A
2.5m	H	E	D	C	C	B	B	B	B
3.0m	J	G	E	D	D	C	C	B	B
4.0m	K	I	G	F	E	D	D	C	C
5.0m	-	K	I	H	F	F	E	E	D

※水平方向はベース取付穴の遊びを利用して左右に各15度の微調整が可能です。
※垂直方向はエリアセレクターの設定により2°〜32°の調整となります。

推奨配線距離（センサー?電源装置間）

電圧降下を防ぐため、供給電圧とケーブルの太さに応じた限界距離を守ってください。

電線径（単線）	DC 12V 供給時	DC 24V 供給時
φ 0.65mm	3,000mまで	10,200mまで
φ 0.90mm	5,700mまで	19,600mまで
φ 1.20mm	10,200mまで	27,400mまで

内部設定 / DIPスイッチ詳細

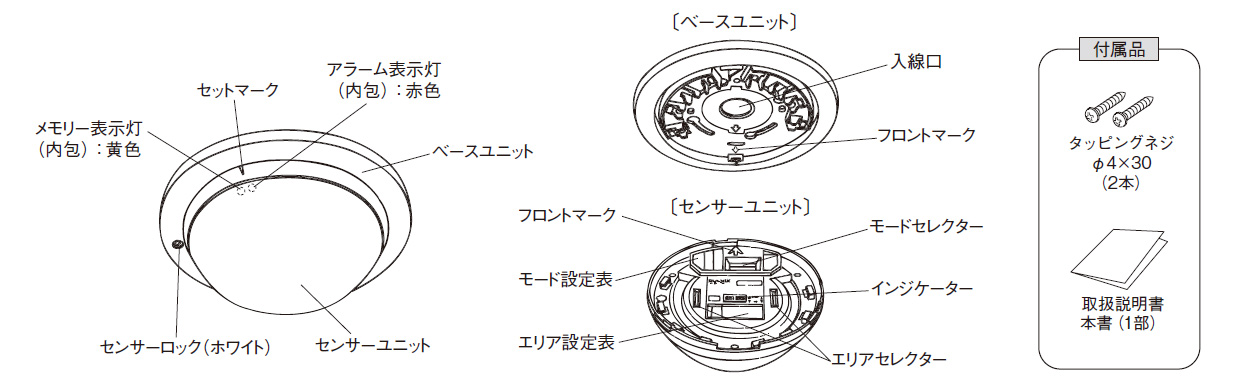

センサーユニット裏面の8連DIPスイッチ（モードセレクター）で、現場環境に合わせた最適化を行います。
【重要】PA-6820Wはカウント機能非対応モデルです。スイッチ6・7・8は必ずOFFで使用してください。

SW番号	設定項目	ON設定（上側）	OFF設定（下側）	出荷時設定
1	アラーム表示灯	点灯する（警報時）	常時消灯	ON
2	メモリー表示灯	オートリセット有効	機能なし	ON
3	警報出力論理	a接点 (N.O.)	b接点 (N.C.)	OFF
4・5	感度設定	120% / 100% / 80% / 60% の4段階切替		100%
6・7・8	使用禁止	-	必ずOFF	OFF

LEDインジケーターの動作状態

名称	色	状態	意味・内容
アラーム表示灯	赤	点滅	電源投入直後のウォームアップ中（約1分間）
		点灯	発報時（警報出力と連動、約2秒間のワンショット）
		連続点灯	機器内部の異常（回路の破損・断線などを検知）
メモリー表示灯	黄	点滅	発報直後、最初の3分間
メモリー表示灯	黄	点灯	メモリー保持状態（点滅終了後、47分間連続点灯）

トラブルシューティング

現象	推定原因	点検・処置方法
全く動作しない	電源電圧不足、断線、ウォームアップ中	端子電圧(DC7〜30V)の確認。電源投入後1分待機。
時々動作しない	エリア設定の不一致、レンズ汚れ、温度差不足	設定コード(A〜K)の再確認。清掃。感度を120%へ。
人がいないのに動作	急激な温度変化、強い光、揺れる物体	空調の風向変更、遮光、揺れる植物等をエリアから外す。
赤LEDが点灯したまま	自己診断（異常検知）による保持	電源をリセット。復旧しない場合はユニット交換。

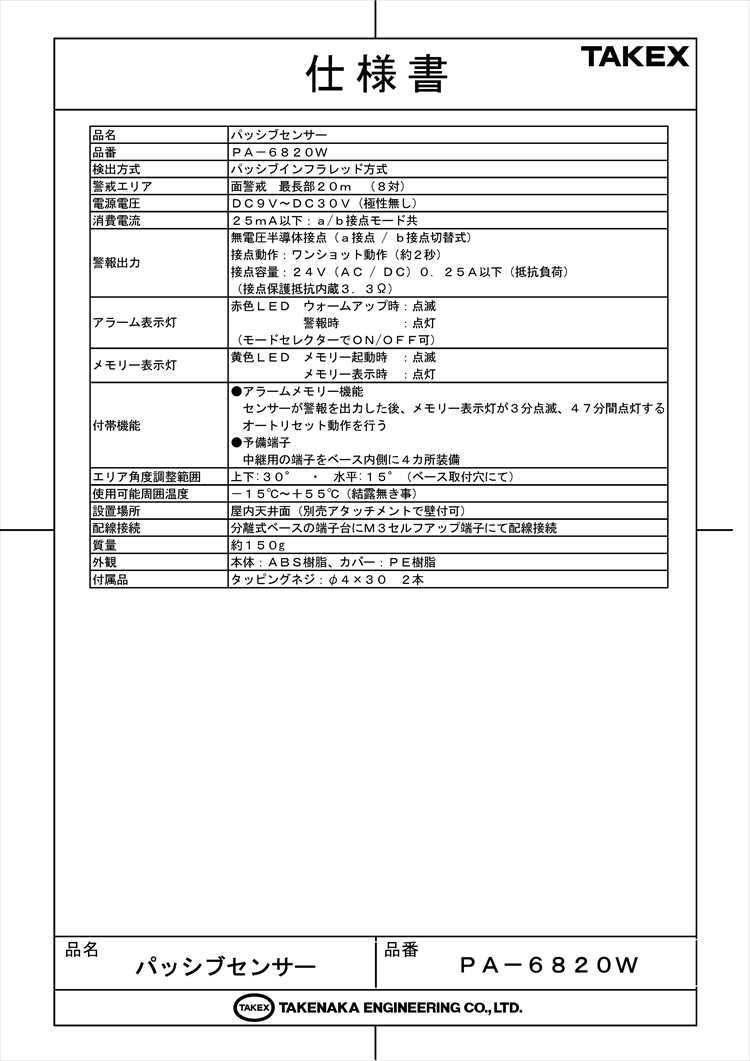

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-6820W
検出方式	パッシブインフラレッド方式
警戒エリア	面警戒最長部20m 16本（8対）
電源電圧	DC7V?30V（極性なし）
消費電流	8mA以下
警報出力	接点方式：無電圧半導体接点（a接点／b接点切替式）接点動作：ワンショット動作（約2秒）接点定格：AC／DC24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能	メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON／OFF可）
アラーム表示灯	赤色LED ウォームアップ時：点滅／警報時：点灯（モードセレクターでON／OFF可）
メモリー表示灯	黄色LED メモリー起動時：点滅／メモリー表示時：点灯
感度切替機能	60・80・100・120%切替式
エリア角度調整範囲	上下30°／水平15°（ベース取付穴にて）
使用可能周囲温度	?15℃?＋55℃（結露なきこと）
設置場所	屋内：天井面（別売アタッチメントで壁付可）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約130g
外観	樹脂（ホワイト）

FAQ

Q：「面警戒」とはどのような検知パターンですか？ A：厚みの薄い垂直な「壁」や「カーテン」のような警戒面を作る方式です。窓際や特定のラインを横切る侵入者をピンポイントで捉えます。

Q：PA-6820Wは屋外に設置できますか？ A：いいえ、本製品は屋内専用です。雨水や直射日光、急激な温度変化の影響を受ける屋外・半屋外に設置すると誤報や故障の原因となります。

Q：検知距離は最大で何メートルですか？ A：最大20mまでの面警戒が可能です。設置高や環境に応じて、内部のエリアセレクターで最適化してください。

Q：リニューアル時に便利とのことですが、どのような特長がありますか？ A：ベース部分が直径φ150mmのワイド設計となっているため、古いセンサーを取り外した際に残る天井の日焼け跡やビス穴をきれいに覆い隠すことができます。

Q：カウント機能は使用できますか？ A：いいえ、PA-6820Wはカウント機能非対応モデルです。内部のDIPスイッチ6、7、8は必ずOFFの状態で使用してください。

Q：ガラス越しに外の人間を検知できますか？ A：パッシブインフラレッド方式はガラスを透過しない遠赤外線を検知するため、窓越しでの検知はできません。必ず窓の内側に設置してください。

Q：電源の極性はありますか？ A：DC7V〜30Vの範囲内であれば無極性ですので、プラス・マイナスを気にすることなく配線でき、施工時のミスを減らせます。

Q：警報出力はa接点、b接点どちらですか？ A：内部のモードセレクター（SW3）により、現場のシステムに合わせてa接点（N.O.）またはb接点（N.C.）を切り替えることができます。

Q：アラームメモリー機能とは何ですか？ A：複数のセンサーを設置している場合、どのセンサーが発報したかを特定できる機能です。発報から合計50分間点灯/点滅し、自動で消灯（リセット）されます。

Q：赤色LEDが点灯したまま消えないのは故障ですか？ A：自己診断機能により、内部回路の断線等の異常を検知している可能性があります。一度電源をリセットして確認してください。
