パッシブセンサーラウンド警戒型 TAKEX 竹中エンジニアリング [PA-6810W]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

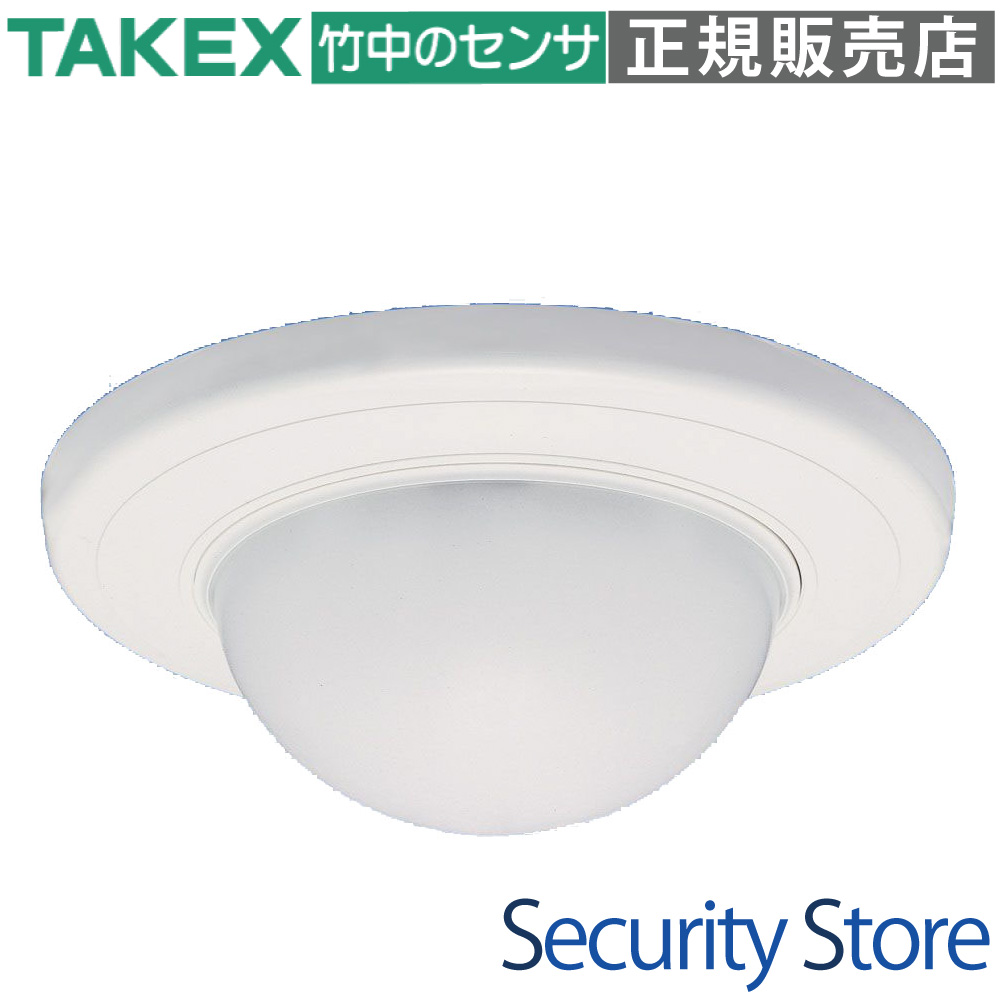

TAKEX（竹中エンジニアリング）パッシブセンサーラウンド警戒（360度）高天井対応（5m）リニューアル対応

PA-6810W：パッシブセンサーラウンド警戒型

PA-6810Wは、天井設置で360度全周囲をカバーするラウンド警戒型パッシブセンサーです。最大直径18m（天井高5m時）という広大なエリアを1台で監視可能。リニューアル時に天井の日焼け跡を隠しやすいワイドベース設計と、消費電流を従来比約3分の1に抑えた省エネ設計を両立したBtoB向け標準モデルです。

型番： PA-6810W
製品名： パッシブセンサー（ラウンド警戒型）
方式 / カテゴリ： パッシブ・インフラレッド（PIR）方式
主な用途： 店舗・オフィス・ロビーの広域侵入監視
設置場所 / 対応環境： 屋内天井面（最大取付高さ 5.0m）
電源 / 仕様上の核： DC 7V ? 30V（極性なし） / 低消費電流 8mA以下

資料ダウンロード

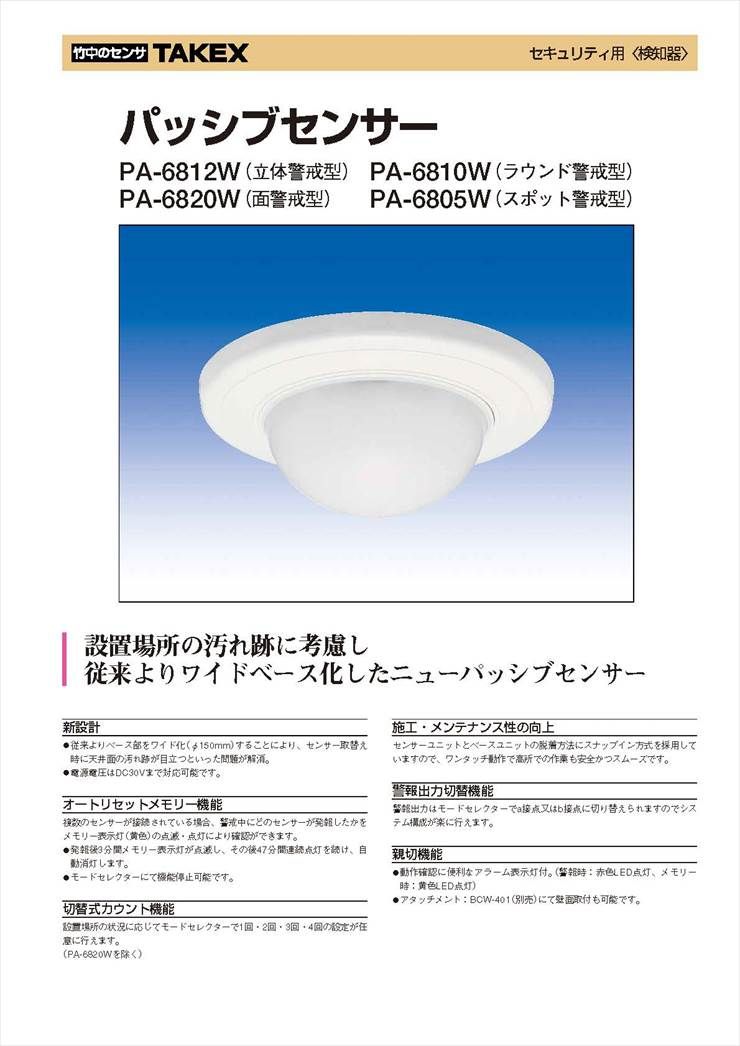

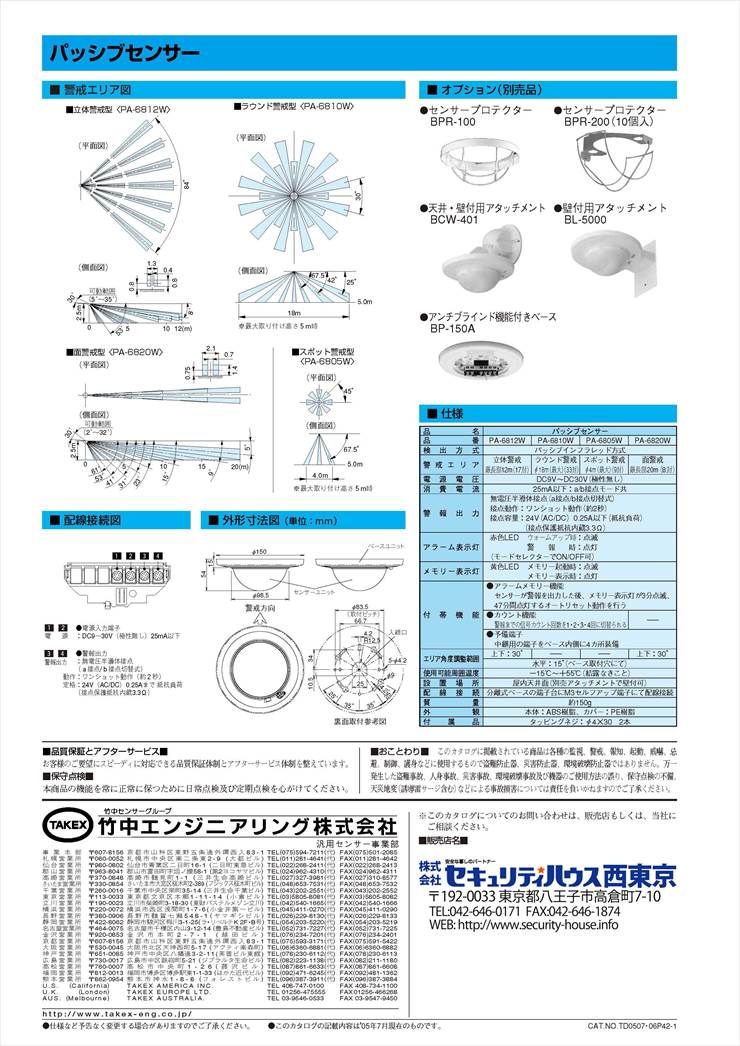

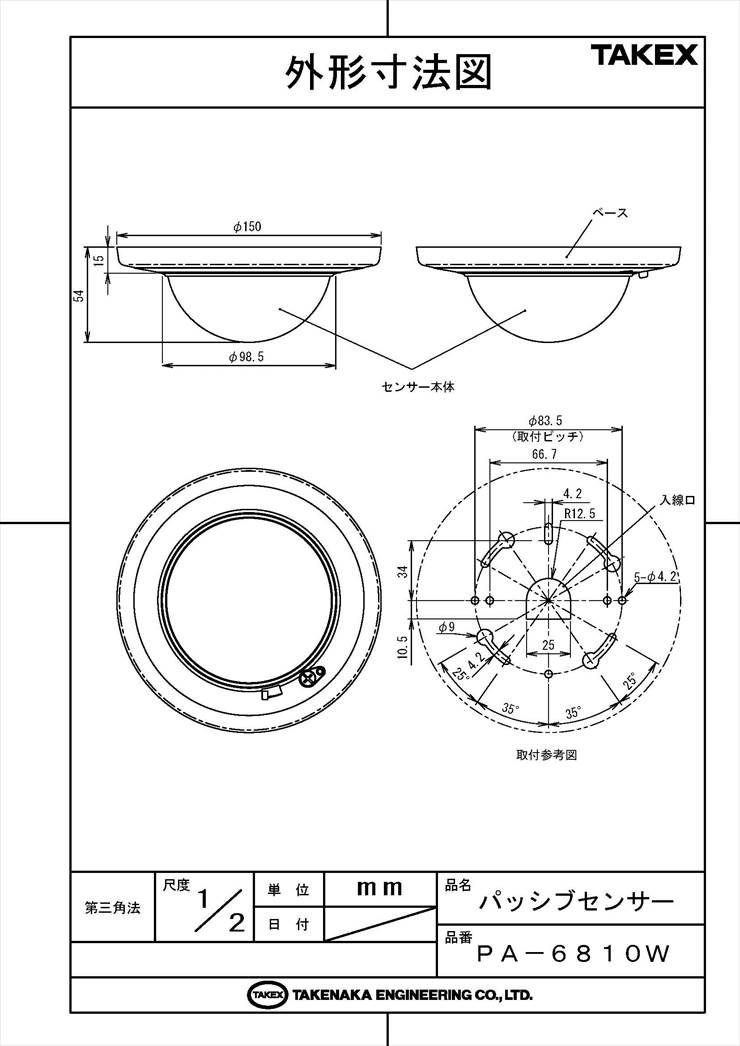

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）

この製品が向いている用途

オフィスフロア全体の広範囲な防犯監視
店舗やショールームの全方位（360度）検知
天井高5mまでの吹き抜けやロビーの警戒
既設センサーの交換・リニューアル工事
多数台設置が必要な現場の省電力化

導入前に確認したいポイント

屋内専用のため、屋外や半屋外には設置不可
エアコンの吹き出し口が直接当たらない位置か
ガラス越しや透明アクリル越しでは検知不可
取付高さに応じた警戒直径（Φ）の確認

特長

圧倒的な省エネ・低電圧設計

消費電流をメーカー従来品比で約3分の1（8mA以下）に低減。これにより、電源装置の小型化や、1台の電源からの長距離配線時でも電圧ドロップを気にせず設計可能です。リニューアル時における既存配線の有効活用にも適しています。

リニューアルに最適なワイドベース

直径150mmのワイドな筐体設計により、既存のセンサーを取り外した際に目立ちやすい「天井の日焼け跡」や「古いビス穴」をきれいに覆い隠すことができます。施工後の仕上がりを美しく保ちながら、最新の検知性能へアップデートできます。

独自CPUによる高度な信号処理

センサー内部に搭載された独自のCPUがリアルタイムで信号処理を実行。電波ノイズや配線からの電気ノイズなど、誤動作の原因になりやすい外乱要因を的確に排除し、過酷な環境下でも安定した監視性能を維持します。

選定時に評価したい強み
360度 Φ18m監視： 66本の高密度検知ゾーンで死角を最小限に。

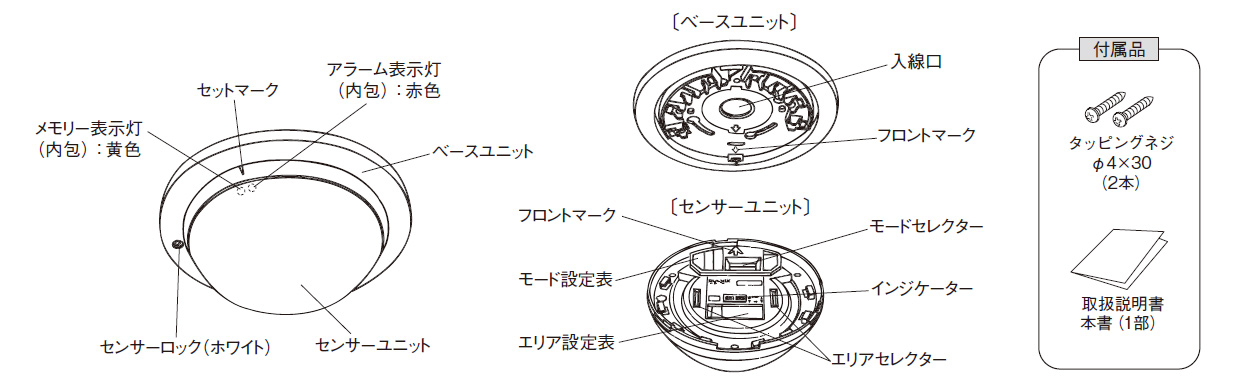

スナップイン方式： ベースと本体の脱着がワンタッチ。施工負荷を大幅低減。
多彩な感度設定： 環境に合わせて4段階の感度調整と1?4回のカウント設定が可能。
高い信頼性： 内部異常を検知する自己診断機能とオートリセットメモリーを搭載。

施工・設置ガイド

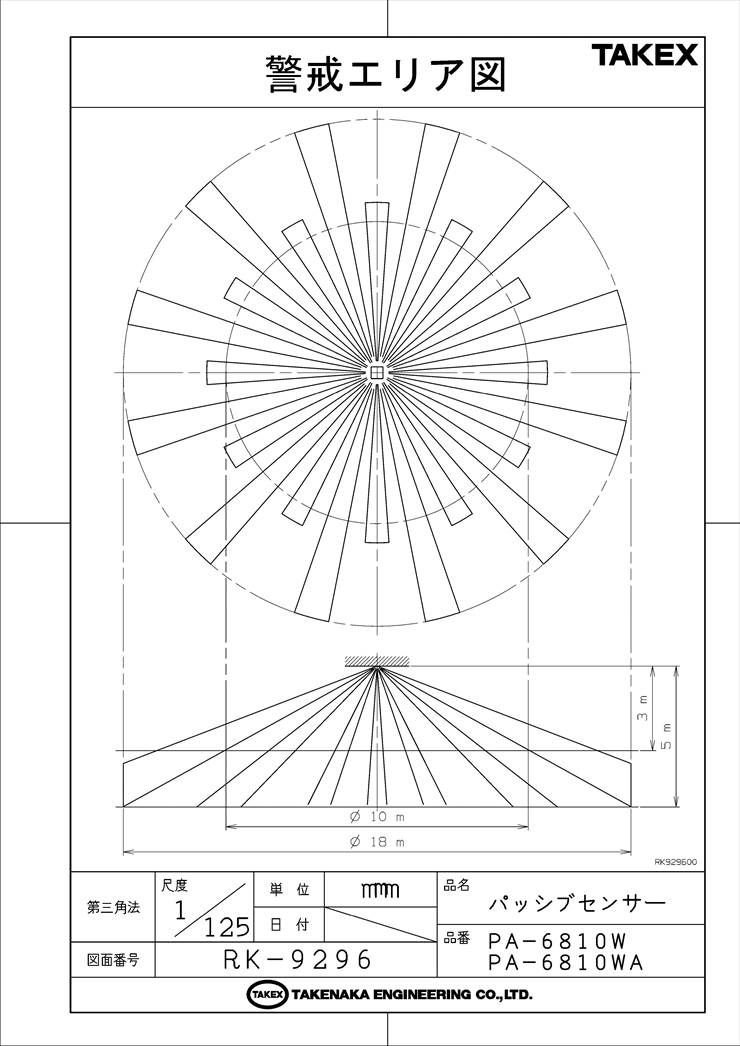

本機は取付高さに応じて有効な警戒範囲（直径）が変動します。設計時は以下の相関表を遵守してください。

取付天井高さ	有効警戒範囲（直径）	備考
2.0m	約 7.0m	小規模オフィス・個室等
3.0m	約 10.0m	一般的な商業施設・オフィス
4.0m	約 14.0m	ロビー・エントランス等
5.0m	約 18.0m	最大取付高さ（高天井）

推奨配線距離（センサー?電源装置間）

供給電圧および電線径によって最大長が制限されます。設計時は下表を参考にしてください。

電線径（単線）	DC 12V 供給時	DC 24V 供給時
φ0.65mm	3,000m まで	10,200m まで
φ0.9mm	5,700m まで	19,600m まで
φ1.2mm	10,200m まで	27,400m まで

内部設定 / モードセレクター

SW番号	設定項目	ON（上側）	OFF（下側）	出荷時設定
1	アラーム表示灯	点灯（検知時）	消灯	ON
2	メモリー表示灯	メモリー有効	無効	ON
3	警報出力論理	a接点（N.O.）	b接点（N.C.）	OFF
4・5	感度設定	120% / 100% / 80% / 60% の4段階切替		100%
6・7	カウント設定	1回 / 2回 / 3回 / 4回の切替		2回

トラブルシューティング

現象	推定原因	処置
全く動作しない	電源電圧の不足、または断線	端子1-2間の電圧を確認（DC7?30V）。
人がいないのに発報	空調の風、直射日光の入射	風向変更または遮光、カウント設定を増やす。
検知が遅い	レンズ面の汚れ、感度設定不足	柔らかい布で清掃。感度を120%へ上げる。
LEDが点灯したまま	自己診断による異常検知	電源を再投入。復旧しない場合は交換が必要。

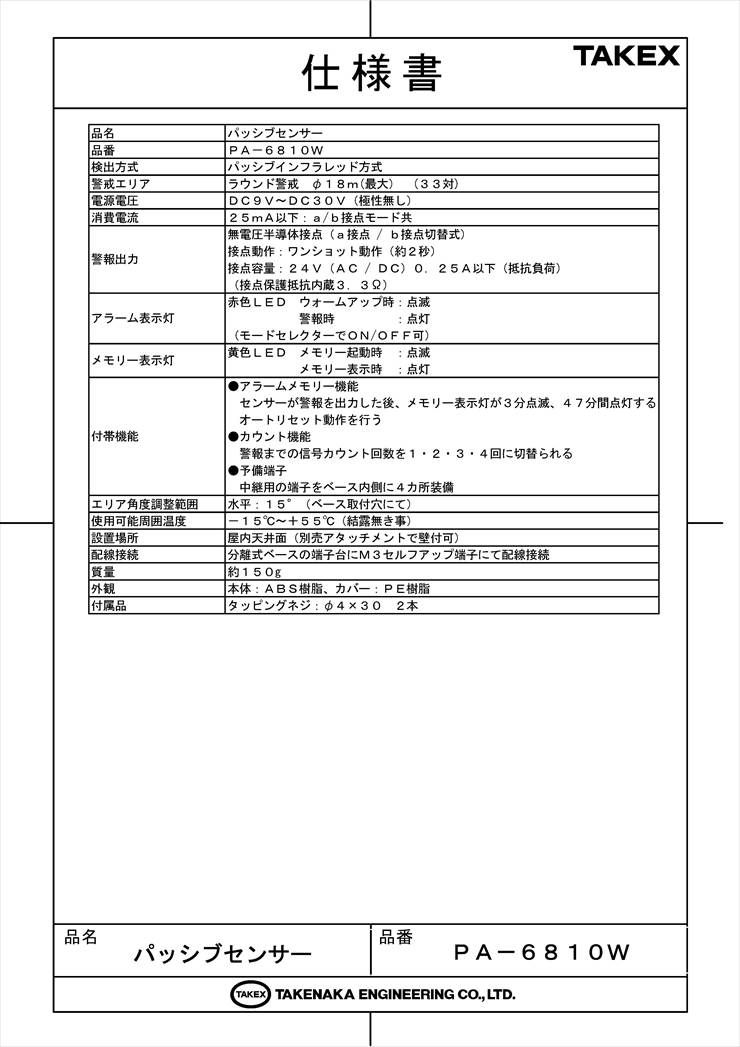

製品仕様

項目	内容
品名	パッシブセンサー
品番	PA-6810W
検出方式	パッシブインフラレッド方式
警戒エリア	ラウンド警戒　最大φ18m（最大）　66本（33対）
電源電圧	DC7?30V（極性なし）
消費電流	8mA以下
警報出力	接点方式：無電圧半導体接点（a接点／接点切替式）接点動作：ワンショット動作（約2秒）接点定格：AC／DC24V　0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能	メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON／OFF可）
アラーム表示灯	赤色LED　ウォームアップ時：点滅／警報時：点灯（モードセレクターでON／OFF可）
メモリー表示灯	黄色LED　メモリー起動時：点滅／メモリー表示時：点灯
感度切替機能	60・80・100・120％切替式
カウント切替機能	1・2・3・4回切替式
エリア角度調整範囲	水平：15°（ベース取付穴にて）
使用可能周囲温度	?15℃?＋55℃（結露なきこと）
設置場所	屋内：天井面（別売アタッチメントで壁付可）
配線接続	分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量	約150g
外観	樹脂（ホワイト）

FAQ

Q：PA-6810Wは屋外で使用できますか？ A：いいえ、本製品は屋内専用です。雨水や急激な外気温変化がある場所、屋外環境での設置には対応しておりません。

Q：取り付け可能な最大の高さを教えてください。 A：天井高5.0mまで取り付け可能です。この時の警戒範囲は直径約18mとなります。

Q：電源配線に極性はありますか？ A：無極性（極性なし）設計ですので、DC7V〜30Vの範囲内であればプラスマイナスの向きを気にせず配線いただけます。

Q：ガラス越しに動体を検知できますか？ A：パッシブインフラレッド方式はガラスを透過しない赤外線を検知するため、窓ガラスやアクリル越しの人を検知することはできません。

Q：アラームメモリー機能とはどのような機能ですか？ A：発報したセンサーを特定する機能です。発報後、黄色LEDが3分点滅＋47分点灯し、合計50分後に自動消灯します。点灯中に再発報があればタイマーはリセットされます。

Q：カウント切替機能は何のためにありますか？ A：環境ノイズや急激な温度変化による誤動作を防ぐためです。標準は2回ですが、環境が厳しい場所では3回以上に設定することで安定性が増します。

Q：警報出力の「無電圧半導体接点」とは何ですか？ A：物理的な接触子を持たない接点です。機械式リレーのような動作音がせず、長寿命であるという特徴があります。

Q：感度設定はどのように変更しますか？ A：センサーユニット背面のモードセレクター（スイッチ4・5）により、60・80・100・120%の4段階から現場環境に合わせて選択いただけます。

Q：ワイドベースのメリットは何ですか？ A：直径150mmと大きいため、古いセンサーを取り外した際の日焼け跡やビス穴を隠すことができ、リニューアル工事後の美観を保てます。

Q：自己診断機能で異常を検知した場合、どのような表示になりますか？ A：内部回路の断線や異常を検知した場合、アラーム表示灯（赤色LED）が連続点灯し、警報出力が保持された状態になります。

Q：電源投入直後に赤色LEDが点滅するのは故障ですか？ A：故障ではありません。回路の安定を待つ「ウォームアップ状態（約1分間）」を示しており、終了後に通常監視に移行します。
