人感・音感スイッチ 線検知型・30m用 AC100V [MS-30NA-A]

人感・音感スイッチ 線検知型・30m用 AC100V [MS-30NA-A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人感センサー 音感センサー 照明制御スイッチ 屋外防雨型

MS-30NA-A 人感・音感スイッチ 線検知型・30m用 AC100V

人体からの遠赤外線を捉えるPIR方式と、環境音を捉える音感方式を統合した、ハイエンドなデュアルセンサースイッチです。最長30mの線検知エリアを持ち、庭園灯やガレージ照明の自動制御、防犯カメラの起動スイッチとして、プロの現場で高い信頼を得ています。

  • 型番： MS-30NA-A
  • 検知方式： パッシブインフラレッド（人感）＋音波集音（音感）
  • 電源電圧： AC100V（50/60Hz）
  • 検知距離： 最大30m（線検知）
  • 設置場所： 屋内・屋外（防雨構造 IP43相当）
  • 出力系統： 大接点（機器駆動用）＋ 小接点（信号伝達用）の2系統

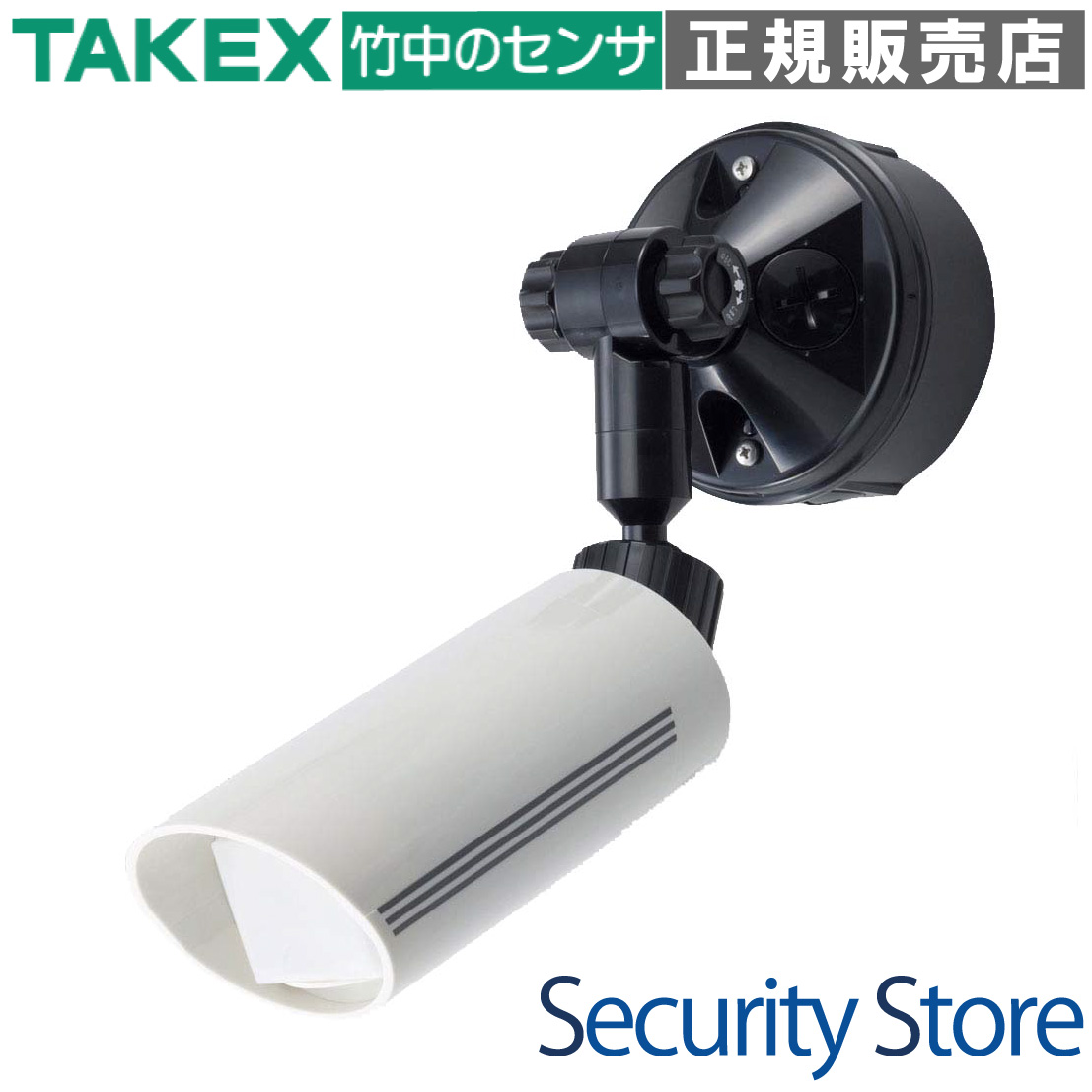

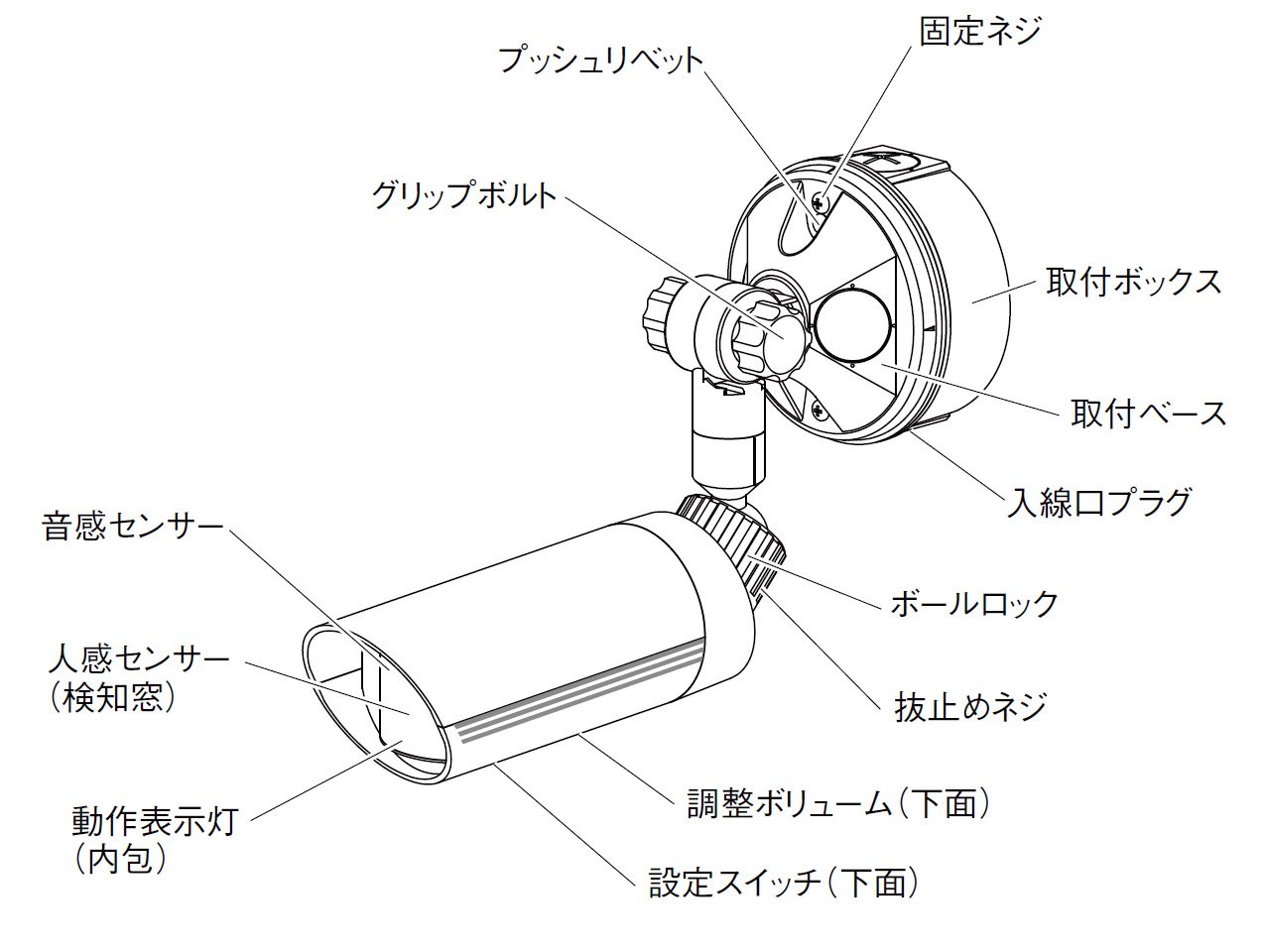

人感・音感スイッチ MS-30NA-A 製品画像

資料ダウンロード

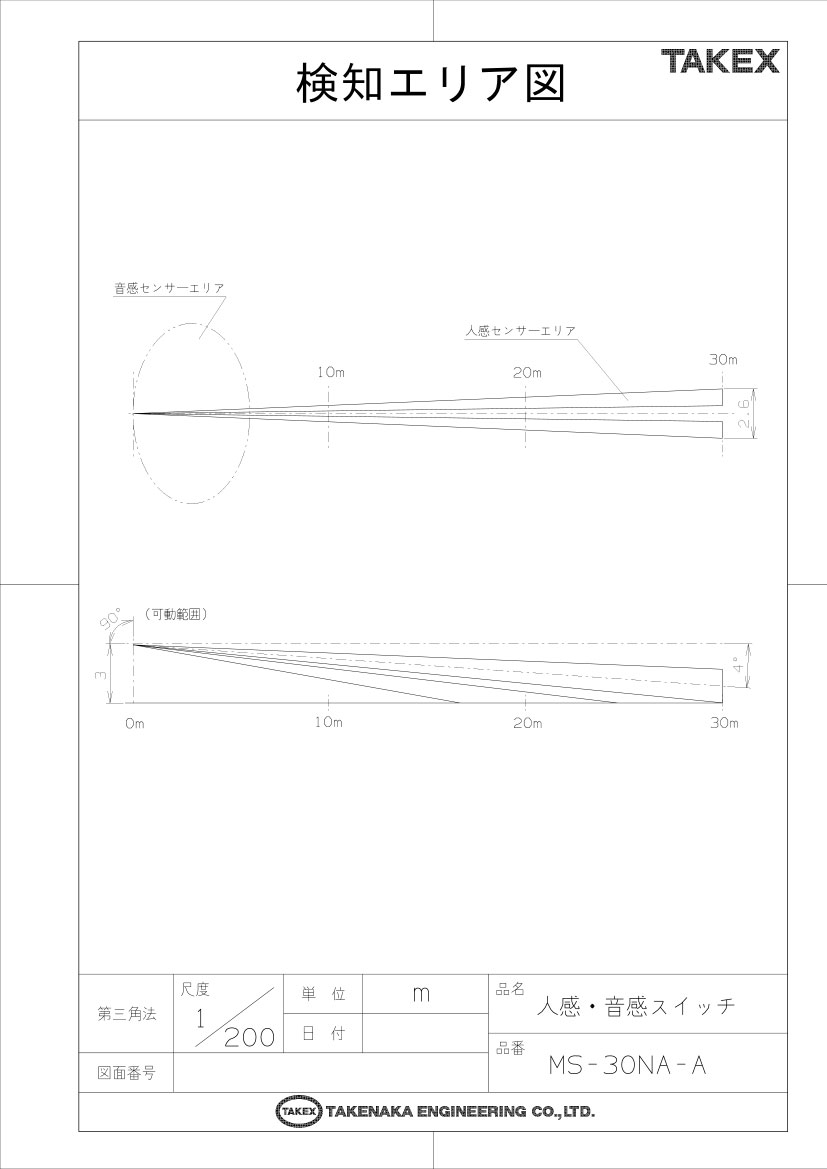

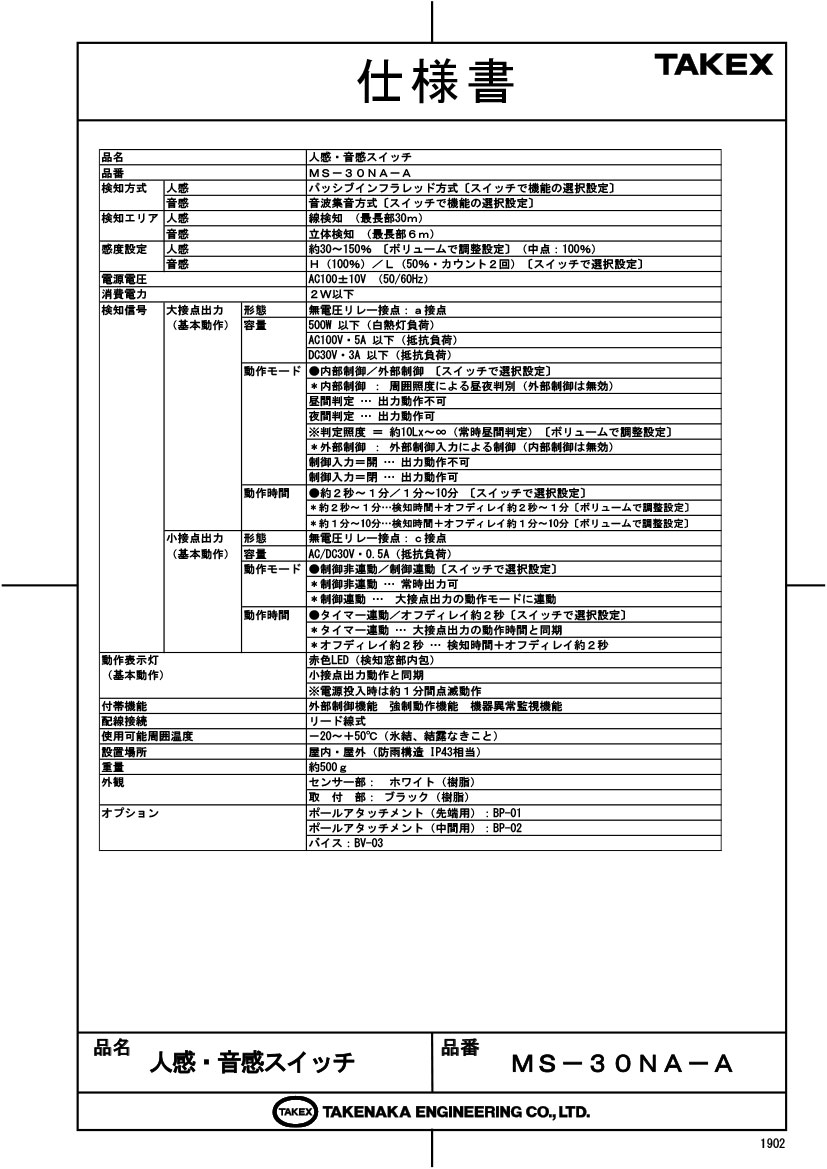

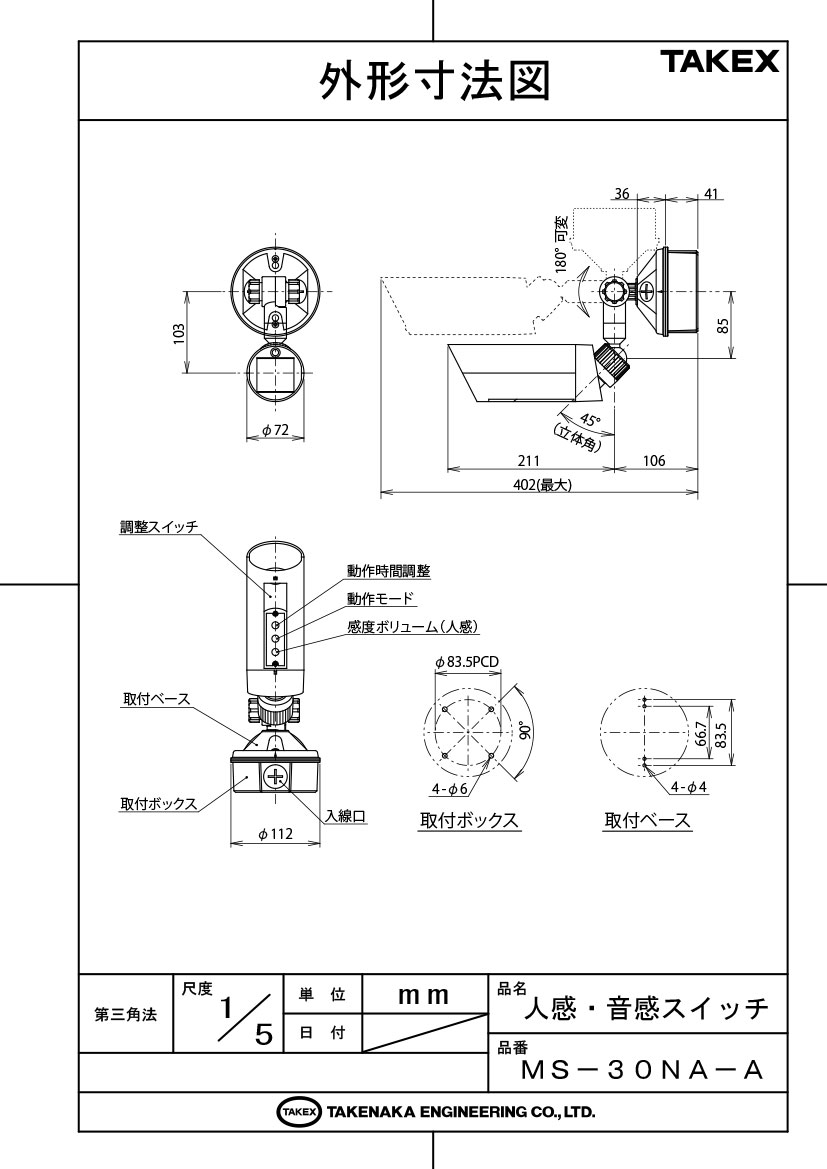

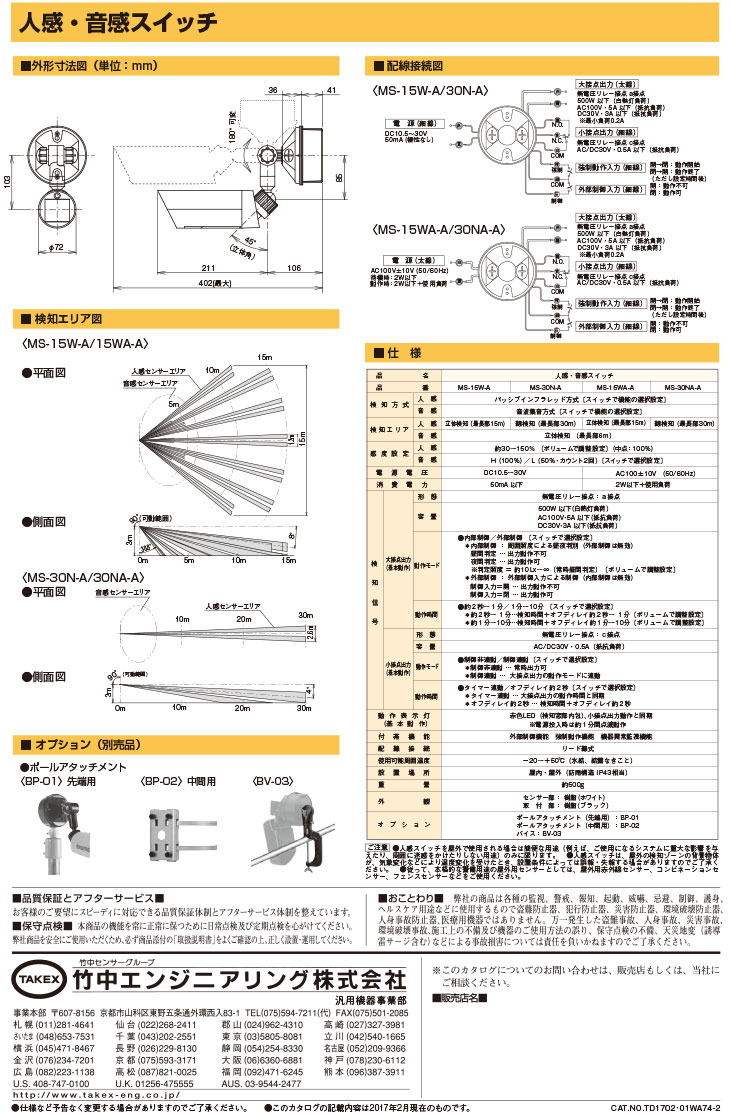

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 庭園灯・ガレージ灯の自動点灯制御
  • 車のクラクションに反応するゲート照明
  • 監視カメラの録画トリガー（起動スイッチ）
  • 商業施設の勝手口やバックヤードの防犯
  • 音と人の両方を監視したい重要施設

導入前に確認したいポイント

  • AC100Vの電源工事が必要です（有資格者）
  • 赤外線はガラスを透過しないため屋外設置推奨
  • 人感センサーは「横切る動き」に最も敏感です
  • 音感センサーは強風時は感度調整が必要です
  • 完全防水ではないため、必ず下向きに設置

特長

音も逃さずキャッチするデュアルセンサー

人体から放出される遠赤外線をキャッチするパッシブインフラレッド（PIR）方式と、物音や衝撃音を捉える音感センサーを搭載。死角に入って人感センサーが反応しにくい状況でも、足音や車の音をトリガーに確実に動作を開始します。人、車、音を逃さない高度な検知ロジックを実現しています。

最長30mの長距離・高密度線検知エリア

検知素子のリニューアルにより、検知エリアの高密度化を実現。高所取付時の検知抜けを大幅に軽減しました。最長30mに及ぶ線検知エリアは、長い通路やフェンス沿い、広い駐車場などの境界監視に最適です。

設置場所を選ばない全天候型・防雨構造

IP43相当の防雨構造を採用しており、屋外の過酷な環境下でも安定して動作します。天井、壁面、ポールなど、現場に合わせた多彩な取り付けに対応。ベース部のピッチは市販の埋込ボックスに適合しており、施工性にも優れています。

独立した2系統の接点出力を搭載

照明などの高負荷を直接駆動できる「大接点出力」と、コントローラーやカメラへ信号を送るための「小接点出力（無電圧c接点）」を独立して搭載。1台のセンサーで「ライトを点灯させつつ、警備室に通知する」といった複合的なシステム構築が可能です。

ワンタッチで完了する精密な角度調整

新しい角度調整機構により、上下90度、左右・回転180度の範囲で自在に調整が可能。グリップボルトの採用により、工具を多用せずとも現場でスピーディーに最適な監視エリアを設定できます。

高度な昼夜判別と外部制御機能

周囲の照度を判定して夜間のみ動作させる「昼夜判別機能」を搭載。さらに外部入力端子を備えており、デイリータイマーとの連動や、外部スイッチによる強制点灯（マニュアル点灯）など、インテリジェントな運用が可能です。

動作状態を一目で把握できる機器異常監視機能

内部回路を自己診断する監視機能を搭載。万が一、センサー内部に異常が発生した場合は、動作表示灯の点滅と小接点出力の反転によって異常を報知。メンテナンスのタイミングを逃さず、システムの信頼性を維持します。

運用に合わせた詳細なモード設定

本体下面のDIPスイッチにより、「人感のみ」「音感のみ」「OR検知」の切り替えが可能。また、動作時間（タイマー）の設定レンジも、短時間（2秒〜1分）と長時間（1分〜10分）から選択でき、用途に応じた最適なプログラミングが行えます。

選定時に評価したい強み

  • 高い検知信頼性： PIRと音波の2方式により、環境変化による失報を最小限に抑制
  • 大容量出力： 白熱灯500Wまで直接駆動可能なリレー接点を内蔵
  • 長距離対応： 30mという広大な検知範囲により、設置台数の削減が可能
  • 優れた施工性： グリップボルトやリード線結線、埋込ボックス対応など現場目線の設計

施工・設置ガイド

MS-30NA-Aは、正しい設置角度と環境選択が性能を最大限に引き出す鍵となります。特に以下の点に注意して施工してください。

確認項目 この製品での考え方
設置の向き 防雨性能を維持するため、必ずセンサー部を水平より下向きにしてください。
ウォームアップ 電源投入後、内部回路が安定するまで約1分間は動作しません（LEDが点滅します）。
音感調整 風の強い場所や機械騒音がある場所では、音感レベルを「L（2回検知）」に設定してください。
外部配線 AC100Vの電源線と、細い信号線は誘導ノイズを避けるため分離して配線してください。

製品仕様

項目 内容
品名 人感・音感スイッチ
品番 MS-30NA-A
検知方式 人感：パッシブインフラレッド方式
音感：音波集音方式
検知エリア 人感：線検知（最長部30m）
音感：立体検知（最長部6m）
感度設定 人感：約30〜150%（ボリューム調整）
音感：H（100%）／L（50%・カウント2回）
電源電圧 AC100±10V（50／60Hz）
消費電流／電力 2W以下＋使用負荷
大接点出力 無電圧リレー a接点
白熱灯500W以下、AC100V 5A以下（抵抗負荷）、DC30V 3A以下（抵抗負荷）
小接点出力 無電圧リレー c接点
AC／DC30V 0.5A（抵抗負荷）
昼夜判別（内部制御） 約5lx〜∞（ボリューム調整）
動作時間（大接点） 約2秒〜1分 ／ 約1分〜10分（スイッチ切替・ボリューム調整）
動作時間（小接点） 大接点連動 ／ オフディレイ約2秒（スイッチ切替）
動作表示灯 赤色LED（小接点出力動作と同期 / 電源投入時約1分間点滅）
付帯機能 外部制御機能、強制動作機能、機器異常監視機能
使用可能周囲温度 －20℃〜+50℃（氷結・結露なきこと）
設置場所 屋内・屋外（防雨構造IP43相当）
重量 約500g
オプション ポールアタッチメント（BP-01/BP-02）、バイス（BV-03）

FAQ

Q：ガラス越しに外の人間を検知することはできますか？ A：いいえ、できません。人感センサーが採用している遠赤外線はガラスを透過しないため、ガラス越しの検知は不可能です。屋外を監視する場合は、本機を屋外に設置してください。
Q：電源を入れた直後にLEDが点滅して動作しないのですが。 A：故障ではありません。電源投入後の約1分間は「ウォームアップ時間」として内部回路を安定させています。この間は点滅を継続し、終了後に待機状態（消灯）へ移行します。
Q：音感センサーだけで使いたいのですが設定可能ですか？ A：はい、可能です。本体内部のDIPスイッチ（SW1,2）を設定することで、「音感のみ」を有効にすることができます。
Q：昼夜判別機能を使わず、24時間常に動作させることはできますか？ A：はい、可能です。昼夜判別ボリュームを「昼夜（∞）」方向に回し切ることで、周囲の明るさに関係なく常時検知・出力する設定になります。
Q：大接点と小接点の使い分けを教えてください。 A：大接点は直接照明（AC100V）などを駆動するための大容量リレーです。小接点は警備パネルや防犯カメラ、ネットワーク機器への接点信号伝達用（信号用）として使用します。
Q：雨が直接当たる場所に設置しても大丈夫ですか？ A：本機はIP43相当の防雨構造ですが、完全防水ではありません。必ずセンサー窓を水平より下向きにして設置してください。また、上部や側面にはコーキング処理を行うことを強く推奨します。
Q：外部からライトを強制的に点灯させることはできますか？ A：はい、可能です。「強制動作入力」端子（灰・橙）に外部スイッチからの接点を入力することで、センサーの検知に関わらず大接点を出力させることができます。
Q：LEDがずっと点滅し続けているのですが何が原因ですか？ A：「機器異常監視機能」が作動している可能性があります。内部回路の故障が検出された場合、LEDが連続点滅し小接点出力が異常を通知します。一度電源を入れ直しても改善しない場合は修理・交換が必要です。
Q：音感センサーが小さな音で反応しすぎてしまいます。 A：DIPスイッチの音感レベル設定を「L」にしてください。感度が50%になり、かつ「2回連続で音を検知」したときのみ出力するモードになり、環境ノイズによる誤動作を軽減できます。
Q：最大で何メートルまで配線可能ですか？ A：信号線（小接点出力など）であれば、φ0.65mmの通信線を使用した場合、最大1,000mまでの延長が目安となります。電源線については電圧降下を考慮して設計してください。
