人感・音感スイッチ 線検知型・30m用 DC12V [MS-30N-A]

人感・音感スイッチ 線検知型・30m用 DC12V [MS-30N-A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人感・音感スイッチ 線検知型30m 屋外防雨構造

MS-30N-A 人感・音感スイッチ 線検知型・30m用 DC12V

MS-30N-Aは、人体が発する遠赤外線を捉えるPIRセンサーと、周囲の音を捉える音感センサーを融合させた、高精度な屋外用自動スイッチです。最長30mの線検知エリアを持ち、照明制御や監視カメラの起動など、BtoBの現場で求められる確実なセンシングを実現します。

  • 型番： MS-30N-A
  • 検知方式： パッシブインフラレッド（人感）＋音波集音（音感）
  • 主な用途： 庭園灯・ガレージ灯の自動点灯、防犯カメラ連動、HA機器制御
  • 設置場所： 屋内・屋外（防雨構造 IP43相当）
  • 電源電圧： DC10.5V 〜 30V

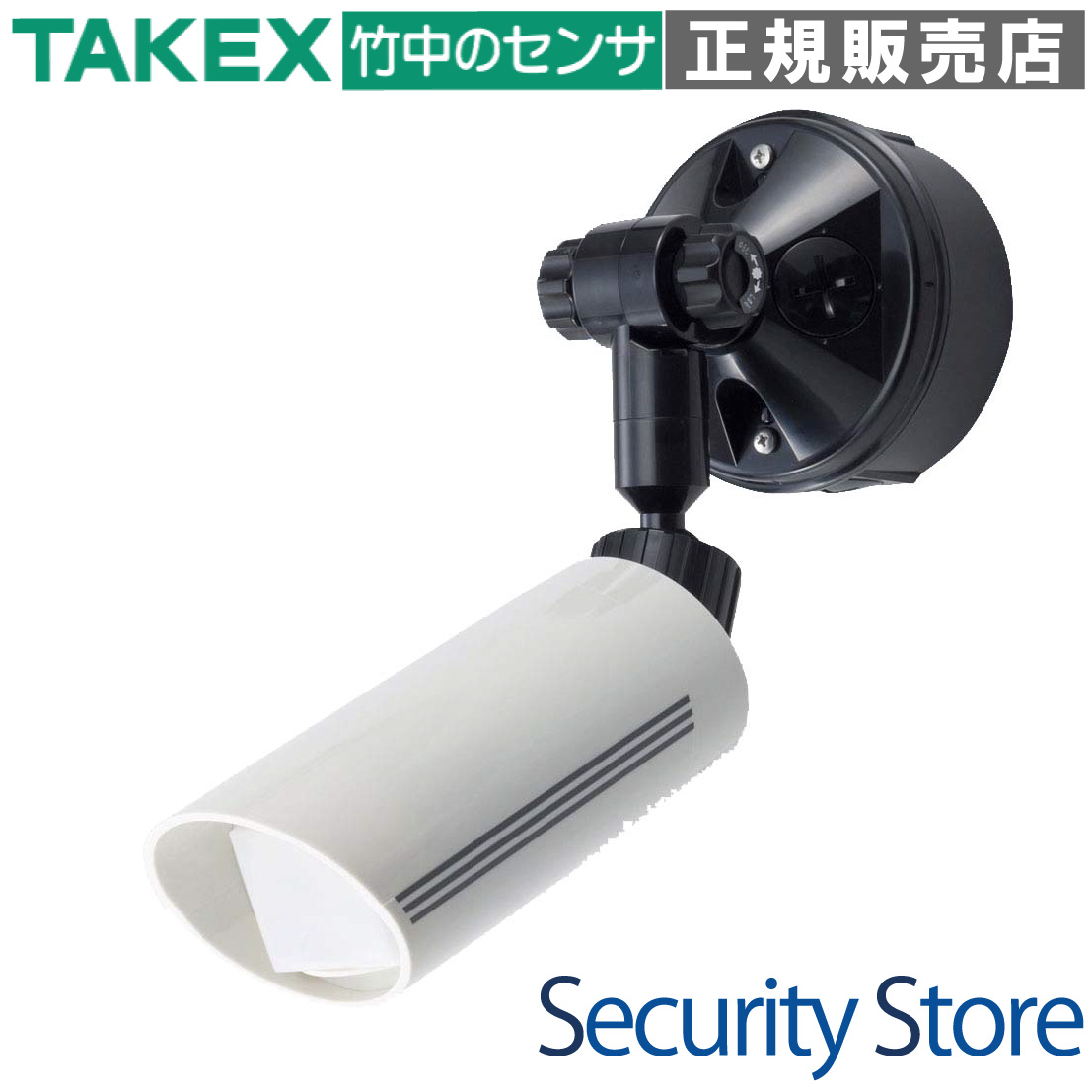

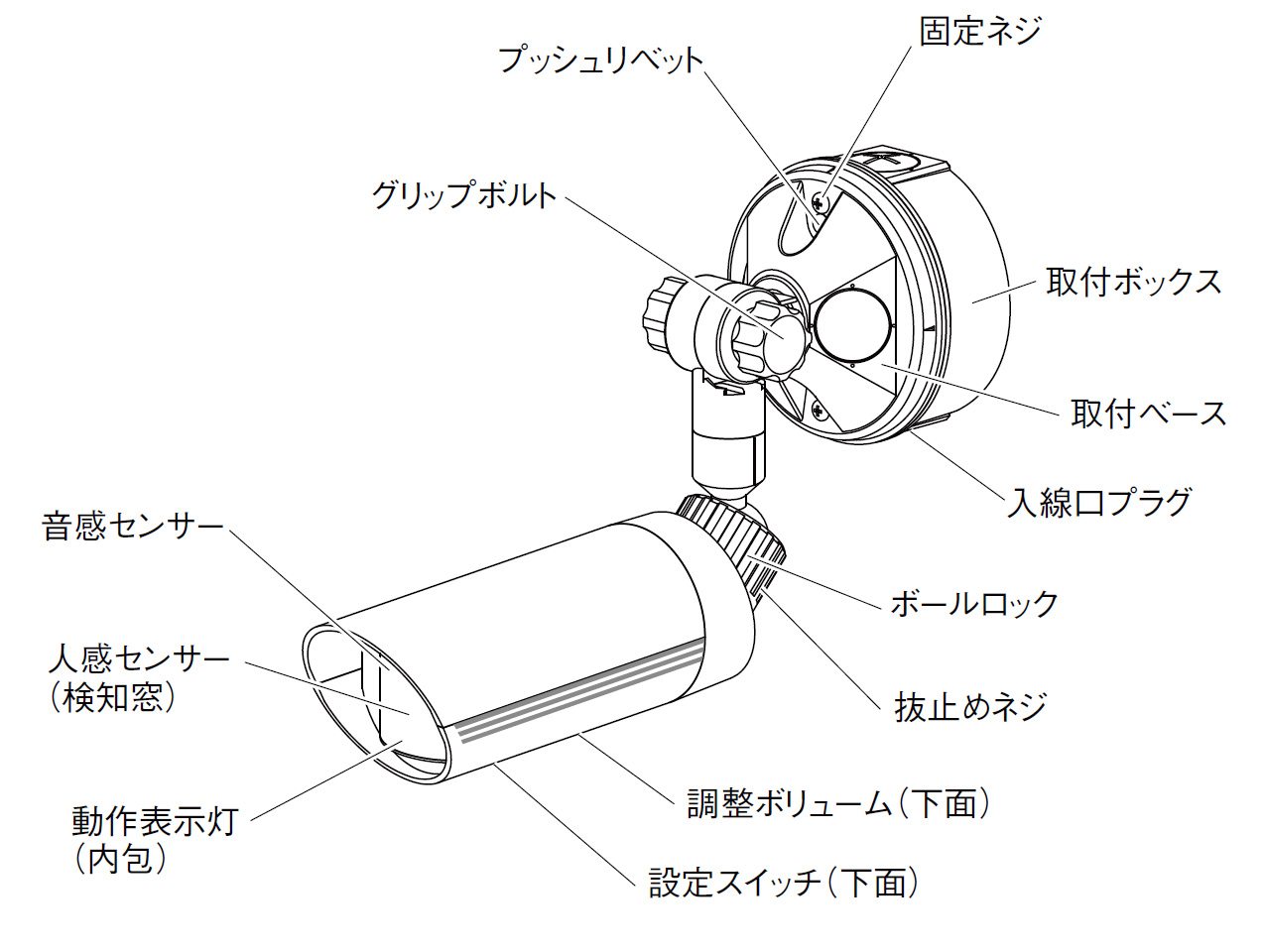

MS-30N-A 人感・音感スイッチ 製品画像

資料ダウンロード

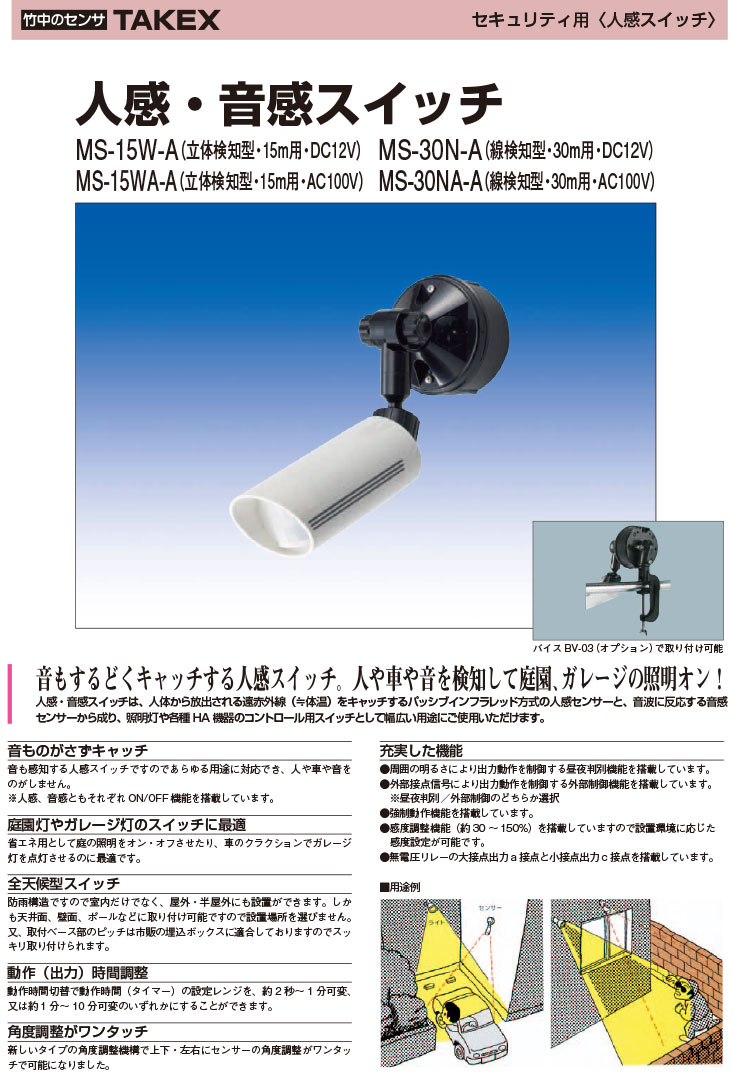

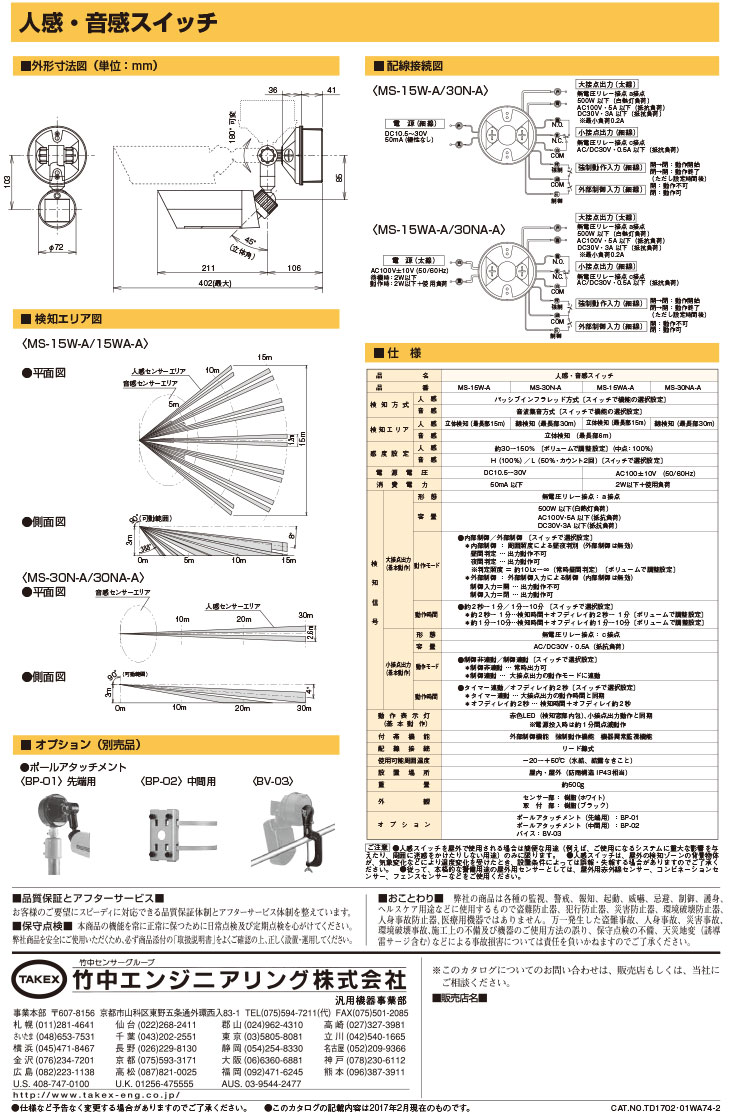

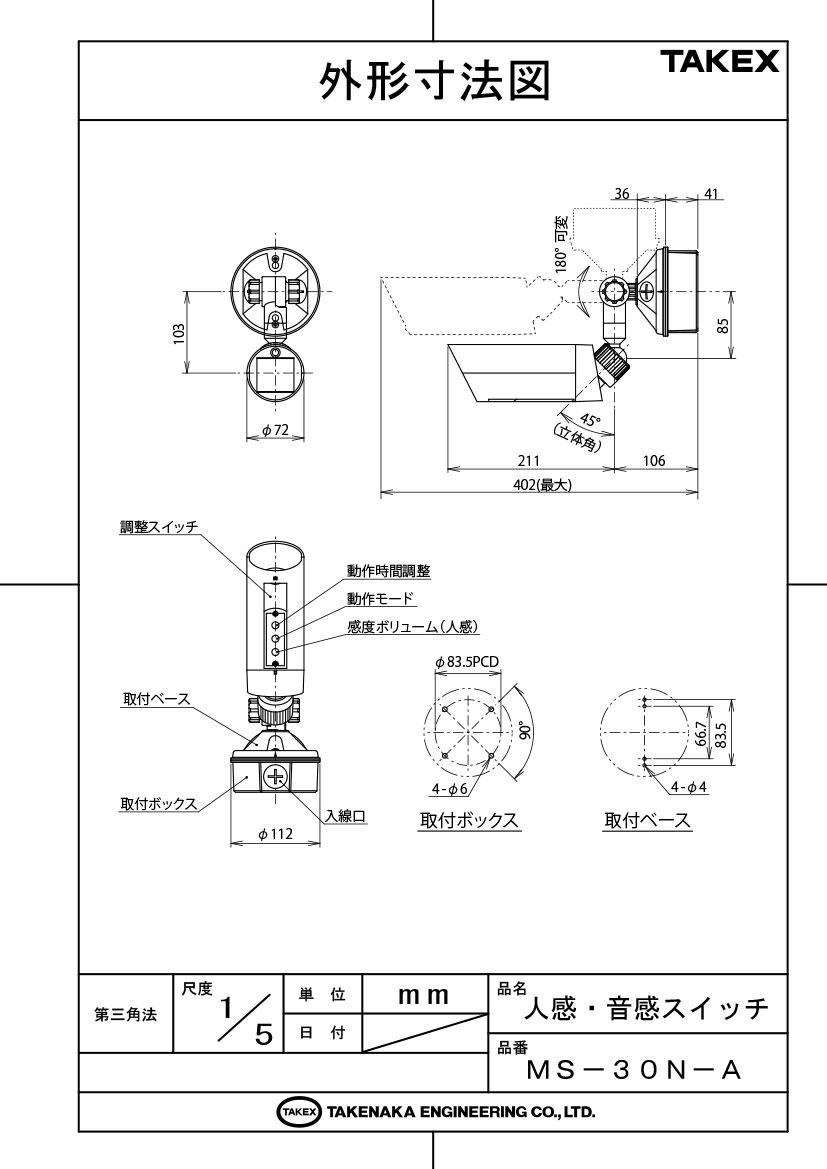

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • ガレージや駐車場での車両・歩行者検知
  • 長い通路や外周境界線の監視・照明連動
  • 死角が多い場所での音を併用した確実な検知
  • 監視カメラシステムとの接点連動（VMS起動等）

導入前に確認したいポイント

  • 電源はDC12V（10.5V〜30V）供給が必要です
  • ガラス越しの赤外線検知はできません
  • 音感センサーは強風や反響に影響を受ける場合があります
  • 施工後、ウォームアップに約1分間必要です

特長

人感と音感のデュアルセンシングによる高い信頼性

人感センサー（PIR方式）が苦手とする「正面から近づく動き」や「死角での動作」を、音波を捉える音感センサーが強力にバックアップ。2つの異なるテクノロジーを組み合わせることで、検知漏れ（失報）のリスクを最小限に抑えます。

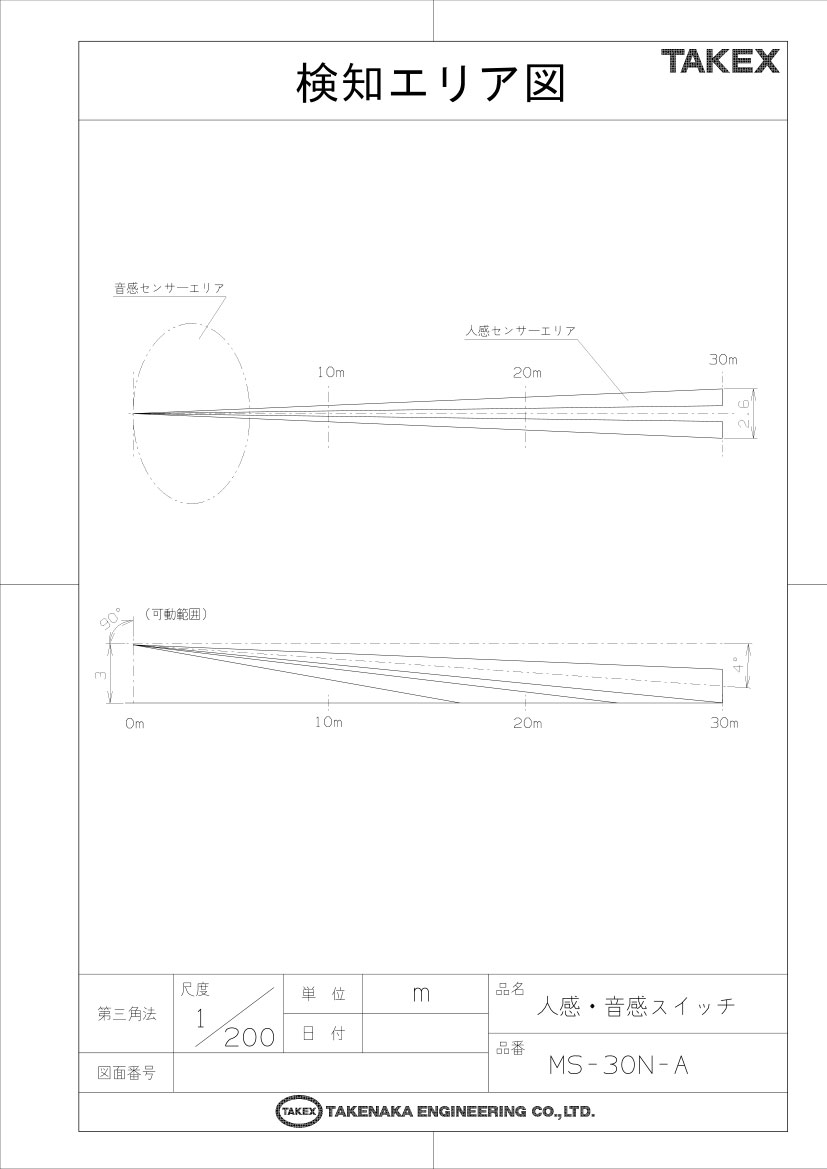

最長30mのロングレンジ「線検知」エリア

境界線の警戒や長い通路の管理に最適な、最大30mの線検知エリアを実現。検知素子の刷新によりエリアが高密度化され、高所取付時でも隙間の少ない確実なセンシングが可能です。

全天候に対応する防雨構造と柔軟な設置性

IP43相当の防雨構造を採用し、屋外の過酷な環境下でも安心して使用可能です。天井・壁面・ポールへの取付に対応しており、埋込ボックスへの適合ピッチも備えているため、現場に合わせたスマートな施工が可能です。

高度な負荷制御を可能にする2系統の接点出力

照明等の直接駆動に適した「大接点出力（a接点）」と、警報盤や信号伝達に適した「小接点出力（c接点）」の2系統を搭載。システムの規模や目的に応じて使い分けが可能です。

直感的な角度調整を支えるグリップボルト機構

センサーヘッドの角度調整に、指で回せるグリップボルトを採用。ボールロック機構と合わせることで、工具を多用せずに現場での微調整をスムーズに行えます。

環境適応力を高める昼夜判別＆動作時間調整機能

周囲の明るさに応じて出力を制御する「昼夜判別機能（EE）」を搭載。夜間のみ動作させるといった運用が可能です。また、タイマー設定も「短」と「長」の2レンジから選択でき、現場の用途に合わせた最適な点灯時間を設定できます。

機器の正常性を常に監視する自己診断機能

センサー内部の回路を常時監視し、万が一の故障や異常を検出した際には動作表示灯の点滅と小接点出力の反転で即座に報知。メンテナンス性の向上とシステムの信頼性確保に貢献します。

選定時に評価したい強み

  • 確実な検知： 赤外線と音の両方で判断するため、動作漏れが極めて少ない。
  • 長距離カバー： 1台で30mの長距離をカバーでき、設置台数の削減が可能。
  • 柔軟な電源： DC10.5V〜30Vと幅広く、多様な電源環境に対応。
  • 施工性： グリップボルトや豊富なオプションで、設置・調整が容易。

施工・設置ガイド

MS-30N-Aの性能を最大限に引き出すため、以下の施工基準を遵守してください。

確認項目 この製品での考え方
取付角度 必ず水平より下向きに設置してください。上向き設置は故障の原因となります。
ウォームアップ 電源投入後、約1分間は点滅待機状態となり、検知動作を行いません。
配線長（DC12V） φ0.65mmの配線で最大150m、φ0.9mmで最大250mまで対応可能です。
音感レベル 誤作動が多い環境では、DIPスイッチで音感レベルを「L」に変更してください。

動作表示灯（赤色LED）の挙動

ステータス LEDの挙動 意味
起動直後 点滅（約1分間） 回路安定待ち状態。検知は行いません。
検知時 点灯 人または音を検知し、接点を出力しています。
異常発生時 連続点滅 機器異常監視機能が作動。内部回路に異常があります。

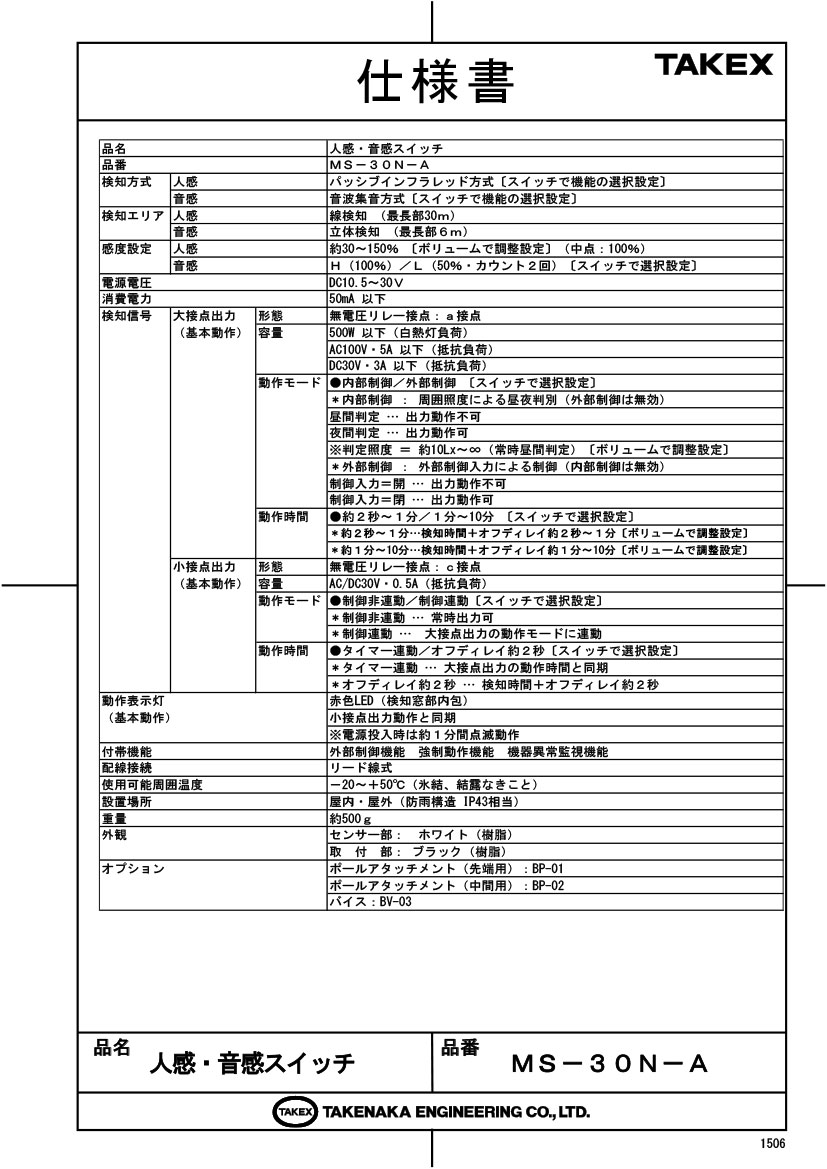

製品仕様

項目 内容
品名 人感・音感スイッチ
品番 MS-30N-A
検知方式 人感：パッシブインフラレッド方式
音感：音波集音方式
（スイッチで機能の選択・組み合わせ設定が可能）
検知エリア 人感：線検知（最長部30m）
音感：立体検知（最長部6m ※取付条件により最大30m程度まで変動）
感度設定 人感：約30〜150%（中点100% ボリューム調整）
音感：H（100%）／L（50%・カウント2回）（スイッチ切替）
電源電圧 DC10.5〜30V（極性なし）
消費電流／電力 50mA以下
大接点出力 形態：無電圧リレー接点（a接点）
容量：白熱灯500W以下、AC100V・5A以下、DC30V・3A以下
※最小負荷0.2A
小接点出力 形態：無電圧リレー接点（c接点）
容量：AC／DC30V・0.5A（抵抗負荷）
動作時間設定 【短】約2秒〜1分 ／ 【長】約1分〜10分（スイッチ切替＋ボリューム調整）
昼夜判別（EE） 約5lx〜∞（ボリューム調整）
動作表示灯 赤色LED（検知窓内包） 小接点出力と同期
使用可能周囲温度 －20℃〜+50℃（氷結・結露なきこと）
設置場所 屋内・屋外（防雨構造 IP43相当）
重量 約500g
外観 センサー部：樹脂（ホワイト）／ 取付部：樹脂（ブラック）
オプション BP-01、BP-02（ポール用アタッチメント）、BV-03（バイス）

FAQ

Q：ガラス越しに人を検知することはできますか？ A：いいえ、赤外線センサー（PIR）はガラスを透過できないため、ガラス越しの検知はできません。ただし、音感センサーが音を拾うことで反応する場合はあります。
Q：電源を入れてもすぐに動き出さないのですが、故障ですか？ A：故障ではありません。電源投入後の約1分間はウォームアップ期間（LED点滅）となり、回路を安定させるため検知動作を行わない仕様になっています。
Q：音感センサーだけをOFFにして、人感センサーとして使えますか？ A：はい、本体内部のDIPスイッチ（SW1・2）を設定することで、人感のみ、または音感のみでの運用が可能です。
Q：雨が直接かかる場所に設置しても大丈夫ですか？ A：本機は防雨構造（IP43相当）ですので屋外設置が可能ですが、完全防水ではありません。必ず水平より下向きに設置し、必要に応じて壁面との隙間にコーキング処理を行ってください。
Q：LEDがずっと点滅し続けているのですが、どうすればよいですか？ A：連続点滅は「機器異常監視機能」が作動している状態です。一度電源を切り、再起動しても復旧しない場合は、内部回路の故障が考えられるため本体の交換が必要です。
Q：大接点出力にLED照明を接続できますか？ A：接続可能ですが、大接点出力には「最小負荷0.2A」の制限があります。低電力なLED照明などを接続する際、動作が不安定な場合は別途リレーを介して制御することをお勧めします。
Q：人感センサーの「線検知」とはどのようなエリアですか？ A：非常に細長いエリアを指します。本機の場合、30m先での横幅が約2.6mとなるカーテンのようなエリアを警戒します。通路や壁際などの直線的な警戒に最適です。
Q：昼間は動作させず、夜間だけ照明を点灯させたいのですが可能ですか？ A：はい、昼夜判別ボリュームを調整することで可能です。夜間判定（約5lx以下）から常時（昼夜）までアナログ調整ができます。
Q：音感センサーが周りの騒音で誤動作してしまいます。 A：音感感度を「L（50%）」に下げることで、2回の音検知で動作するロジックに変更できます。それでも誤動作する場合は、音感機能をOFFにしてください。
Q：AC100Vで使用できますか？ A：本モデル（MS-30N-A）はDC電源（10.5V〜30V）専用です。AC100Vの環境でご使用になる場合は、別途AC100V対応モデルを選定いただくか、ACアダプタ等で降圧してご使用ください。
