TAKEX 人感・音感センサー 照明スイッチ 屋外防雨構造 AC100V

MS-15WA-A 人感・音感スイッチ 立体検知型・15m用 AC100V

人体から放出される赤外線と周囲の音をダブルでキャッチする、ハイブリッド方式の高機能センサーライトスイッチです。照明灯の自動点灯や監視システムのトリガーとして、庭園、ガレージ、店舗の軒先など幅広い法人・商業施設環境で高い信頼性を発揮します。

  • 型番： MS-15WA-A
  • 製品名： 人感・音感スイッチ 立体検知型・15m用 AC100V
  • 検知方式： PIR（パッシブインフラレッド）方式 ＋ 音波集音方式
  • 主な用途： 照明自動ON/OFF、防犯カメラ連動、ガレージ灯制御
  • 設置場所： 屋内・屋外（防雨構造 IP43相当）
  • 電源仕様： AC100V ± 10V (50/60Hz)

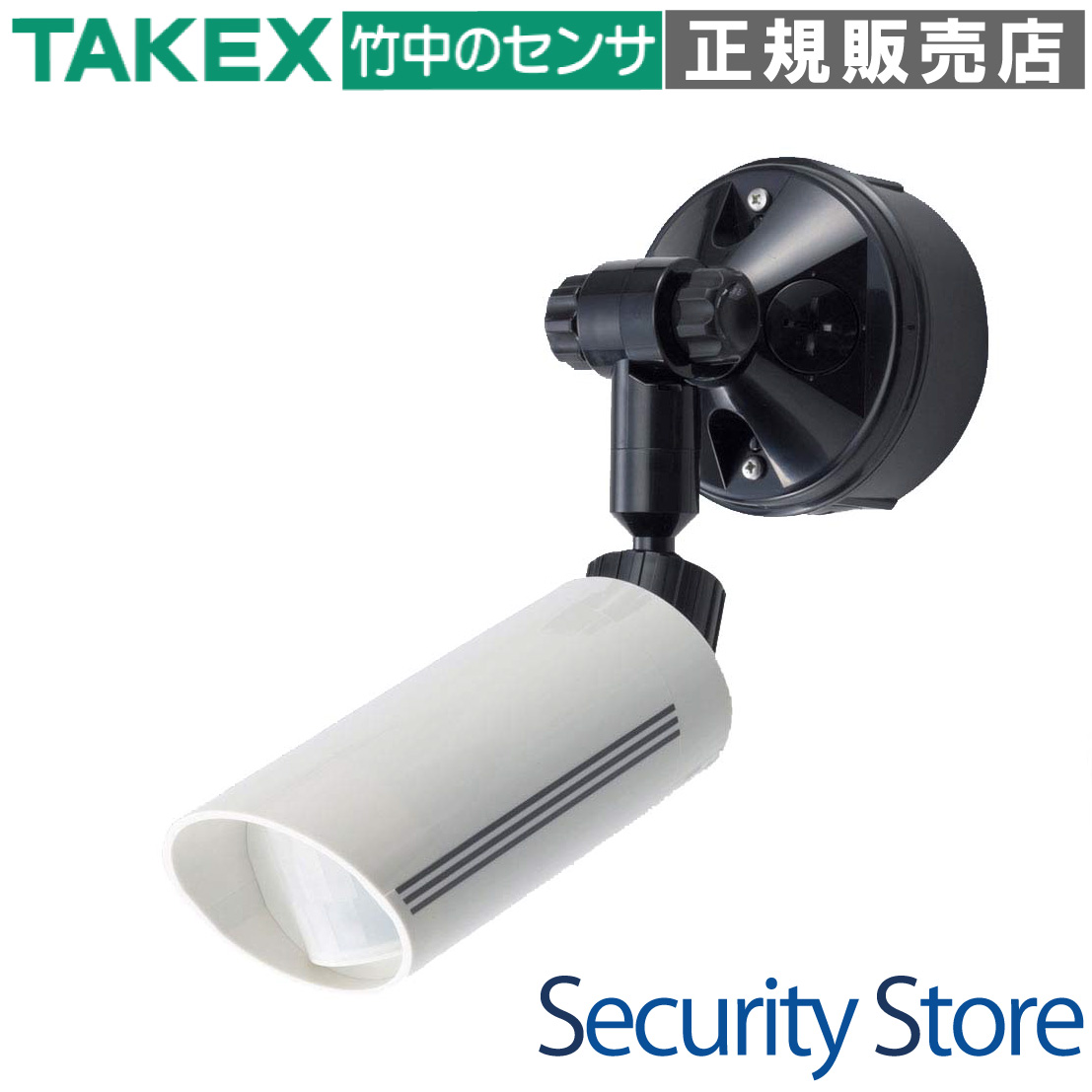

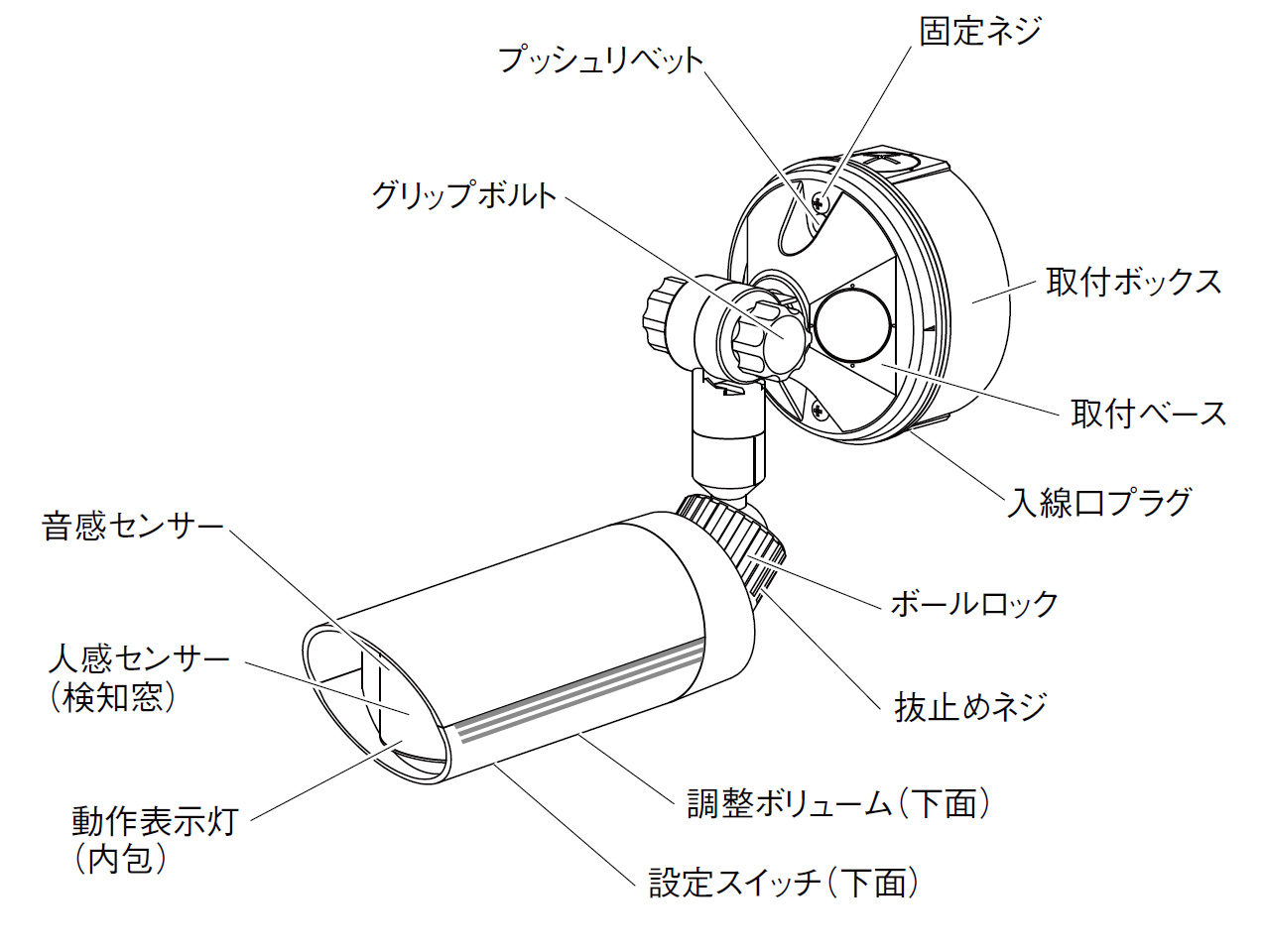

MS-15WA-A 人感・音感スイッチ 製品画像

資料ダウンロード

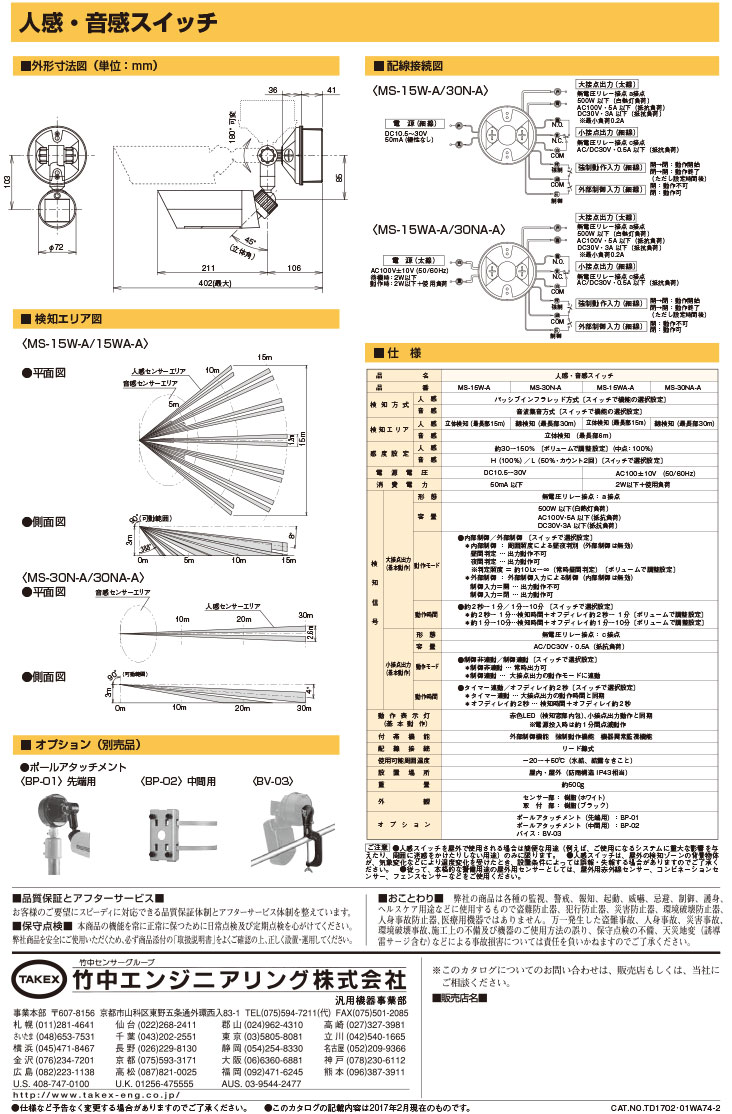

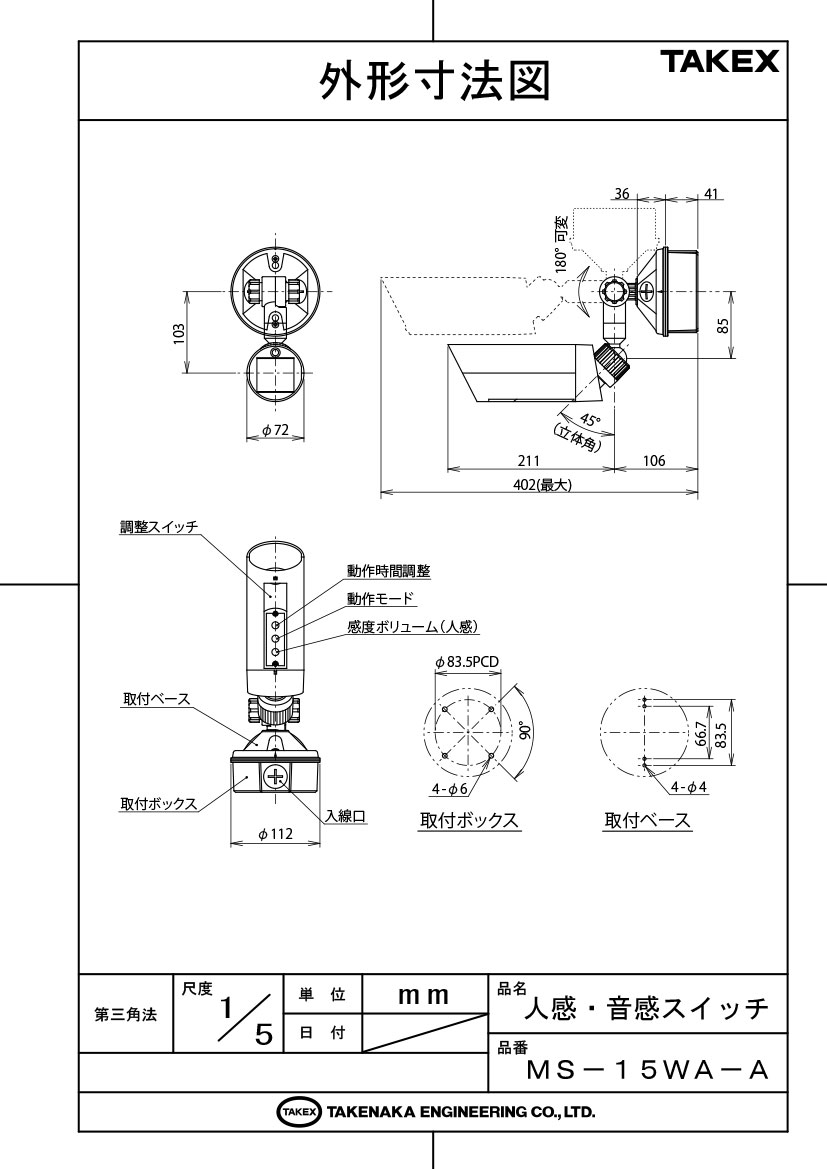

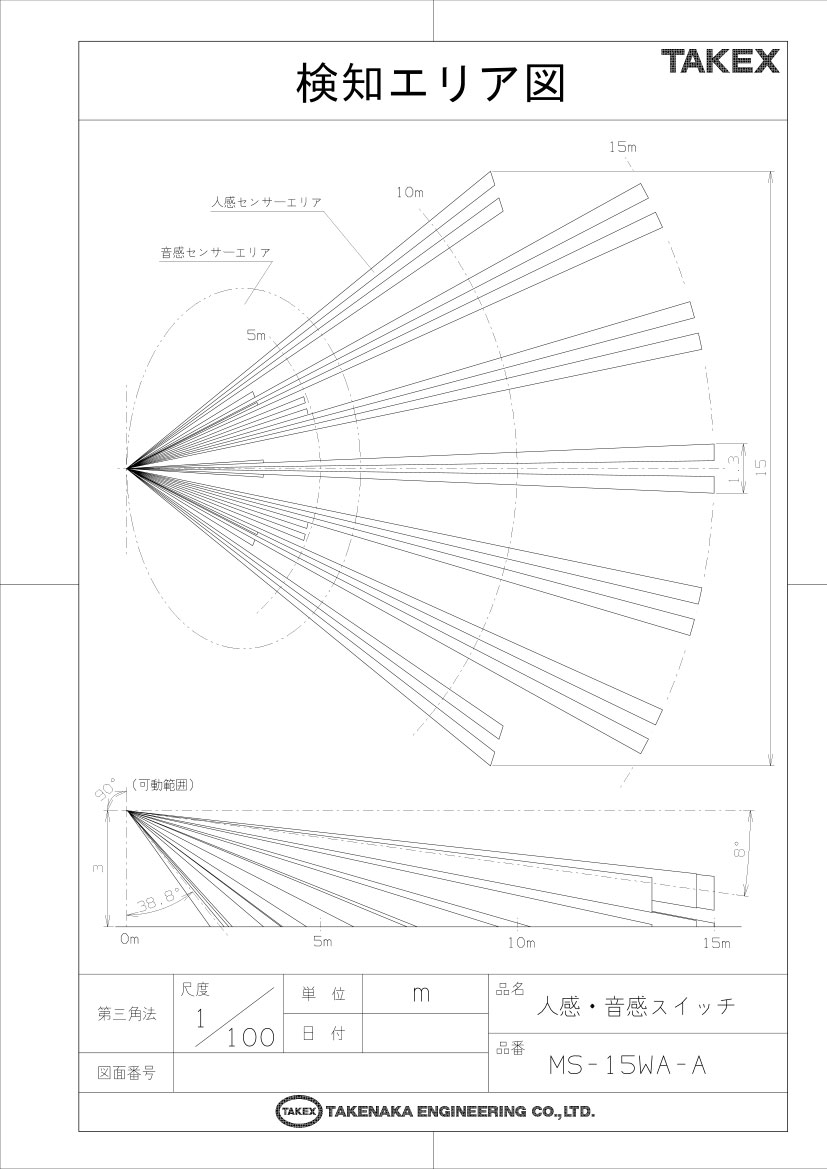

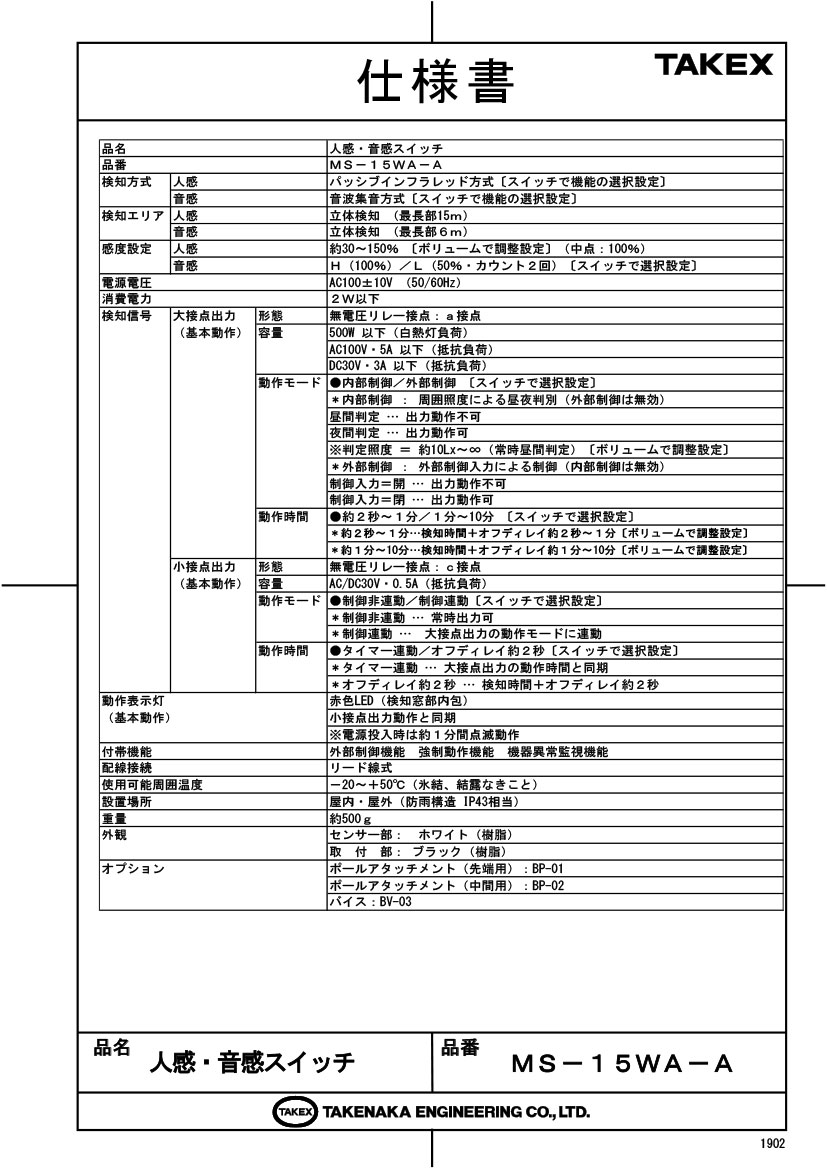

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 庭園灯やガレージ灯の省エネ点灯制御
  • 車の入庫（音と動き）を検知した照明起動
  • 監視カメラシステムのイベント録画トリガー
  • 商業施設の勝手口や倉庫の防犯・照明用途

導入前に確認したいポイント

  • 電源がAC100V供給可能であるか
  • 照明負荷の合計が容量内（白熱灯500W以下等）か
  • 検知対象がセンサーを横切る動線が確保できるか
  • 最小負荷0.2A以上であるか（極小LED注意）

特長

人感＋音感のハイブリッド検知で死角をカバー

人や車から放出される遠赤外線を捉えるPIRセンサーに加え、物理的な音響に反応する音感センサーを搭載しています。赤外線が届きにくい死角でも音によって検知を補完できるため、より確実な照明制御・防犯運用が可能です。現場に合わせて「人感のみ」「音感のみ」「OR検知」をDIPスイッチで切り替えられます。

高密度エリア設計による検知性能の向上

検知素子の刷新により、人感検知エリアの高密度化を実現しました。高所取付時でも従来品より検知の「抜け」が少なく、15mという広範囲な立体検知エリアにおいて安定した捕捉性能を発揮します。冬季の厚着時や、夏季の背景温度変化にも柔軟に対応できる感度調整ボリュームも備えています。

独立した2系統の接点出力を搭載

照明などの大容量負荷を直接駆動する「大接点出力」と、防犯コントローラー等へ信号を送るための「小接点出力（無電圧c接点）」の2出力を独立して搭載しています。人が来た際に現場の投光器を点灯させながら、同時に事務室の警報盤へ通知するといった複合的なシステム構築が本機1台で完結します。

施工性を追求したワンタッチ角度調整機構

新設計の角度調整機構により、上下90度、左右180度の範囲でセンサーの向きをスムーズに調整可能です。アーム部にはグリップボルトを採用し、手袋をした状態でも工具なしで確実に固定できるなど、高所での作業性を大幅に改善しています。

外部制御・強制動作機能による柔軟な運用

外部制御入力を備えており、タイムスイッチや集中管理コントローラーからの信号によって、センサーの動作可否をスケジュール管理できます。また、強制動作入力（灰線）を使用すれば、検知状態に関わらず手動スイッチで照明を強制点灯させるマニュアルオーバーライドも可能です。

セキュリティーを支える自己診断・異常監視機能

内部回路に異常が発生した場合、動作表示灯（赤色LED）の点滅と小接点出力の反転によって異常を外部へ報知します。故障による「失報」を未然に防ぎ、常にシステムの健全性を監視できるプロ仕様の設計です。

全天候対応の防雨構造と容易な取付

IP43相当の防雨構造を採用しており、屋外・半屋外への設置が可能です。取付ベース部のピッチは市販の埋込ボックスに適合しているため、新築・既設を問わずスッキリとした施工が可能です。壁面、天井面、オプションによるポール設置にも対応します。

緻密な動作設定を可能にする各種タイマー

動作時間は約2秒〜1分、または1分〜10分の2レンジから選択でき、ボリュームで連続可変が可能です。検知対象がエリアに留まっている間はリトリガーにより点灯を継続し、退出後にオフディレイを開始するインテリジェントなタイマー制御を行います。

選定時に評価したい強み

  • 信頼性： 検知素子リニューアルによる高密度検知と失報の低減
  • 汎用性： 大容量負荷の直接駆動と無電圧信号出力の同時運用
  • 施工性： グリップボルト採用によるワンタッチ角度調整とボックス対応ベース
  • 保守性： 自己診断機能搭載により故障を即座に通知可能

施工・設置ガイド

センサーの特性を最大限に活かすため、以下の条件を守って設置してください。

確認項目 この製品での考え方
設置高さ 1.3m 〜 3.0m（高さに応じて俯角を調整してください）
検知動線 センサーの正面に直進せず、エリアを「横切る」配置が最適です。
配線処理 AC100V電源線と信号線は誘導ノイズを避けるため分離配線してください。
防水処理 必ず水平より下向きに設置し、本体上部・側面にコーキングを施してください。

製品仕様

項目 内容
品名人感・音感スイッチ
品番MS-15WA-A
検知方式人感：パッシブインフラレッド方式［スイッチで機能の選択設定］
音感：音波集音方式［スイッチで機能の選択設定］
検知エリア人感：立体検知（最長部15m）
音感：立体検知（最長部6m）
感度設定人感：約30〜150%［ボリュームで調整設定］（中点：100%）
音感：H（100%）／L（50%・カウント2回）［スイッチで選択設定］
電源電圧AC100±10V（50／60Hz）
消費電流／電力2W以下＋使用負荷
大接点出力・形態：無電圧リレー接点：a接点
・容量：500W以下（白熱灯負荷）、AC100V・5A以下（抵抗負荷）、DC30V・3A以下（抵抗負荷）
・動作モード：内部制御／外部制御［スイッチで選択設定］
・動作時間：約2秒〜1分／1分〜10分［スイッチで選択設定］
小接点出力・形態：無電圧リレー接点：c接点
・容量：AC／DC30V・0.5A（抵抗負荷）
・動作モード：制御非連動／制御連動［スイッチで選択設定］
・動作時間：タイマー連動／オフディレイ約2秒［スイッチで選択設定］
動作表示灯赤色LED（検知窓部内包） 小接点出力動作と同期（電源投入時 約1分間点滅）
付帯機能外部制御機能、強制動作機能、機器異常監視機能
使用可能周囲温度－20℃〜+50℃（氷結・結露なきこと）
設置場所屋内・屋外（防雨構造IP43相当）
重量 / 外観約500g / センサー部：樹脂（ホワイト）、取付部：樹脂（ブラック）

FAQ

Q：電源を入れた直後、LEDが点滅して動作しません。故障ですか？ A：故障ではありません。通電後の約1分間は「ウォームアップ時間」として内部回路を安定させるための待機状態となり、その間は赤色LEDが点滅し検知動作を行いません。
Q：LED電球を接続しても問題ありませんか？ A：大接点出力の最小負荷は0.2Aです。極低消費電力のLED電球1灯など、負荷が軽すぎる場合は接点動作が不安定になる可能性があるため、ダミー抵抗の併用や複数個の接続を推奨します。
Q：窓ガラス越しに室内の人を検知することはできますか？ A：人感（赤外線）センサーはガラスを透過しません。窓越しでの検知は不可能ですので、必ず検知対象との間に遮蔽物がない場所に設置してください。
Q：音感センサーが風の音などで誤動作してしまいます。 A：内部のDIPスイッチ3番を「L（50%・2回カウント）」に変更するか、音感感度をオフに設定して人感センサーのみで運用してください。
Q：昼間は点灯させず、夜間のみ動作させることはできますか？ A：はい、搭載されている「昼夜判別機能（照度センサー）」により可能です。ボリューム調整で動作を開始する周囲の明るさを設定できます。
Q：LEDが激しく点滅し続け、検知しなくなりました。 A：機器異常監視機能が作動しています。内部回路の故障を検知した状態ですので、速やかに電源を切り、修理または製品の交換をご検討ください。
Q：強制的に照明をつけっぱなしにすることはできますか？ A：灰色のリード線（強制動作入力）に外部スイッチを接続し、閉じることでセンサーの検知に関わらず強制的に大接点を出力させることが可能です。
Q：取付角度はどの程度調整できますか？ A：センサー部は左右に各90度（計180度）、下方向に90度の広範囲な調整がワンタッチで行えます。
Q：防水性能はどの程度ですか？ A：IP43相当の防雨構造です。上方向からの雨には耐えますが、逆さ吊りや横向き設置は浸水の原因となるため必ず下向きに設置してください。
Q：小接点出力（信号用）の仕様を教えてください。 A：無電圧c接点（AC/DC30V・0.5A以下）です。防犯警報盤やネットワークカメラの入力、ブザーなどの信号伝達に使用できます。
