人感・音感スイッチ 立体検知型・15m用 DC12V [MS-15W-A]

人感・音感スイッチ 立体検知型・15m用 DC12V [MS-15W-A]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人感・音感スイッチ 立体検知15m DC12-30V 屋外防雨型

MS-15W-A 人感・音感スイッチ 立体検知型・15m用 DC12V

人体から放出される遠赤外線を捉える「パッシブインフラレッド方式」と、音波をキャッチする「音波集音方式」を組み合わせた高機能スイッチです。人・車・音を逃さず検知し、照明制御や防犯システムのトリガーとして、屋外・屋内を問わず幅広い現場で活用いただけます。

  • 型番： MS-15W-A
  • 検知方式： 人感（PIR方式）＋ 音感（音波集音方式）
  • 検知エリア： 人感：立体15m / 音感：立体6m
  • 電源電圧： DC10.5V 〜 30V（無極性）
  • 出力： 大接点（AC100V 5A対応）/ 小接点（信号用）の2系統
  • 耐候性： 屋外設置対応（IP43相当・防雨構造）

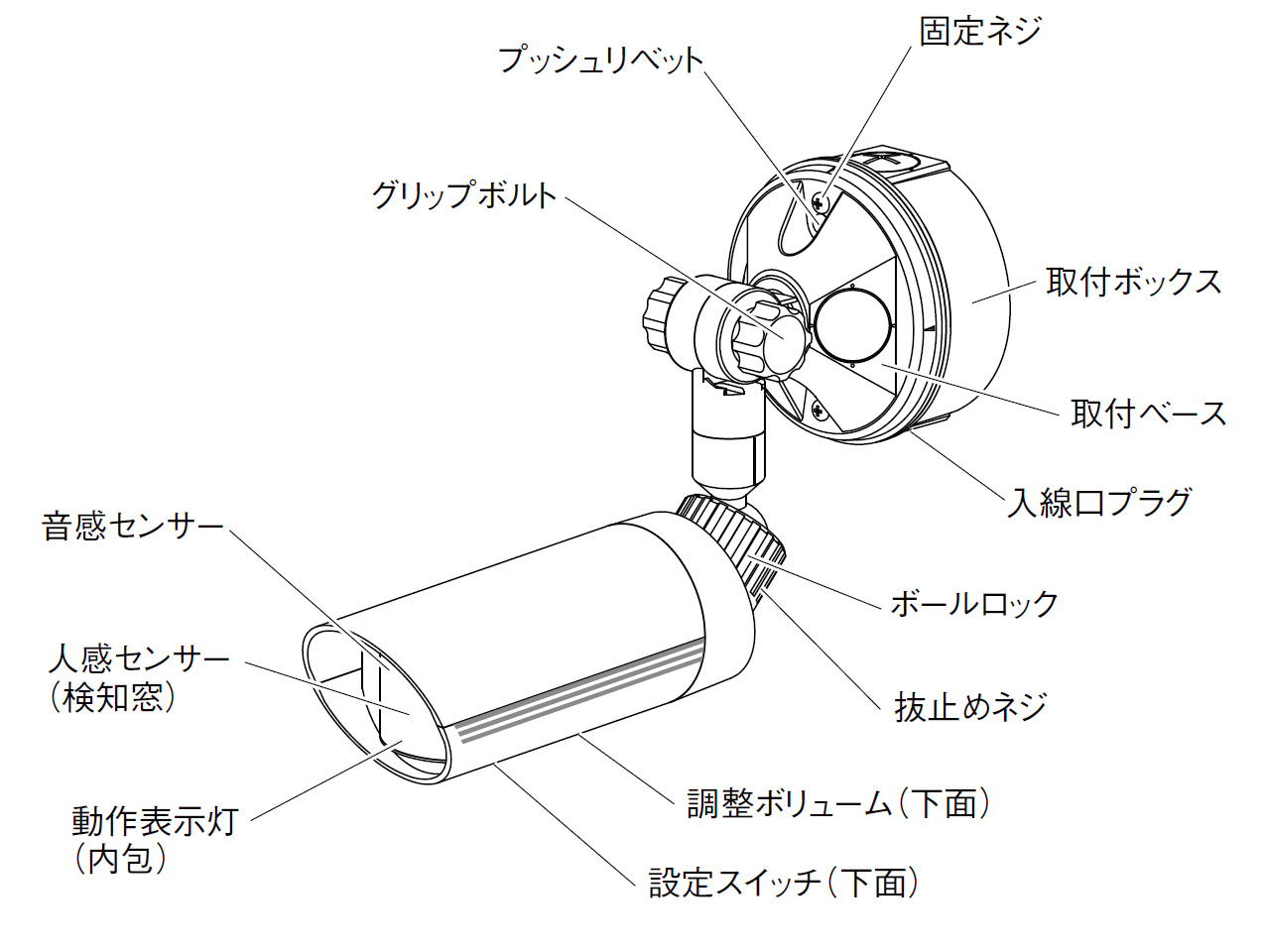

MS-15W-A 人感・音感スイッチ 製品画像

資料ダウンロード

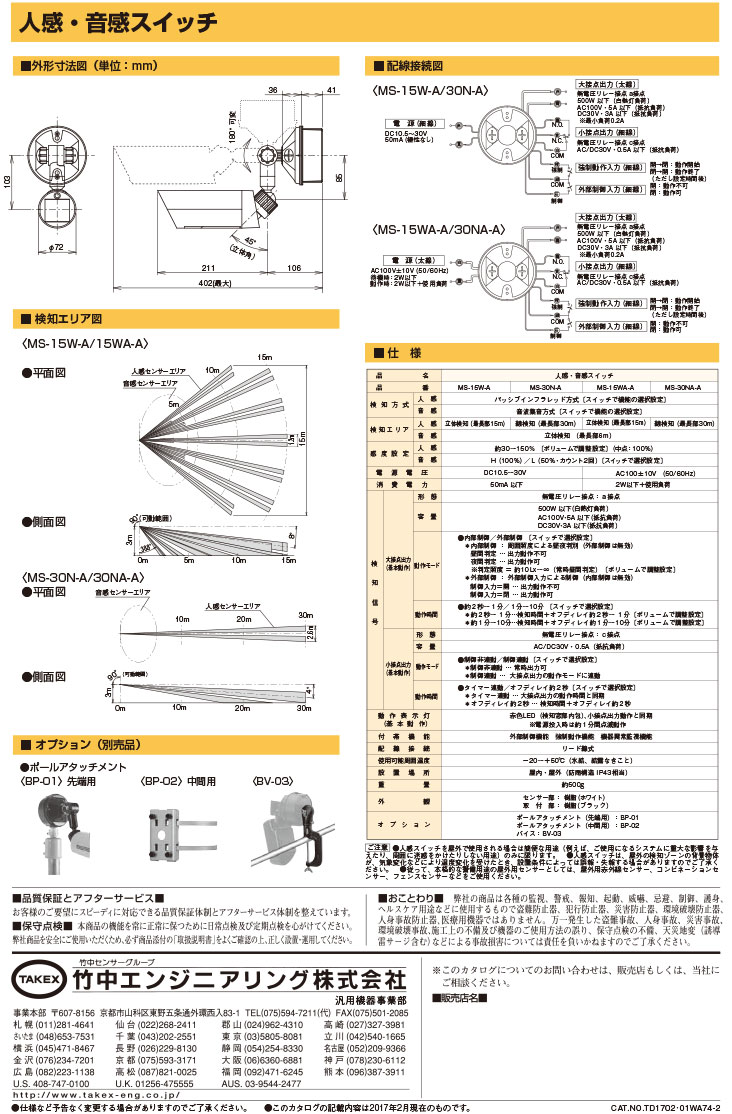

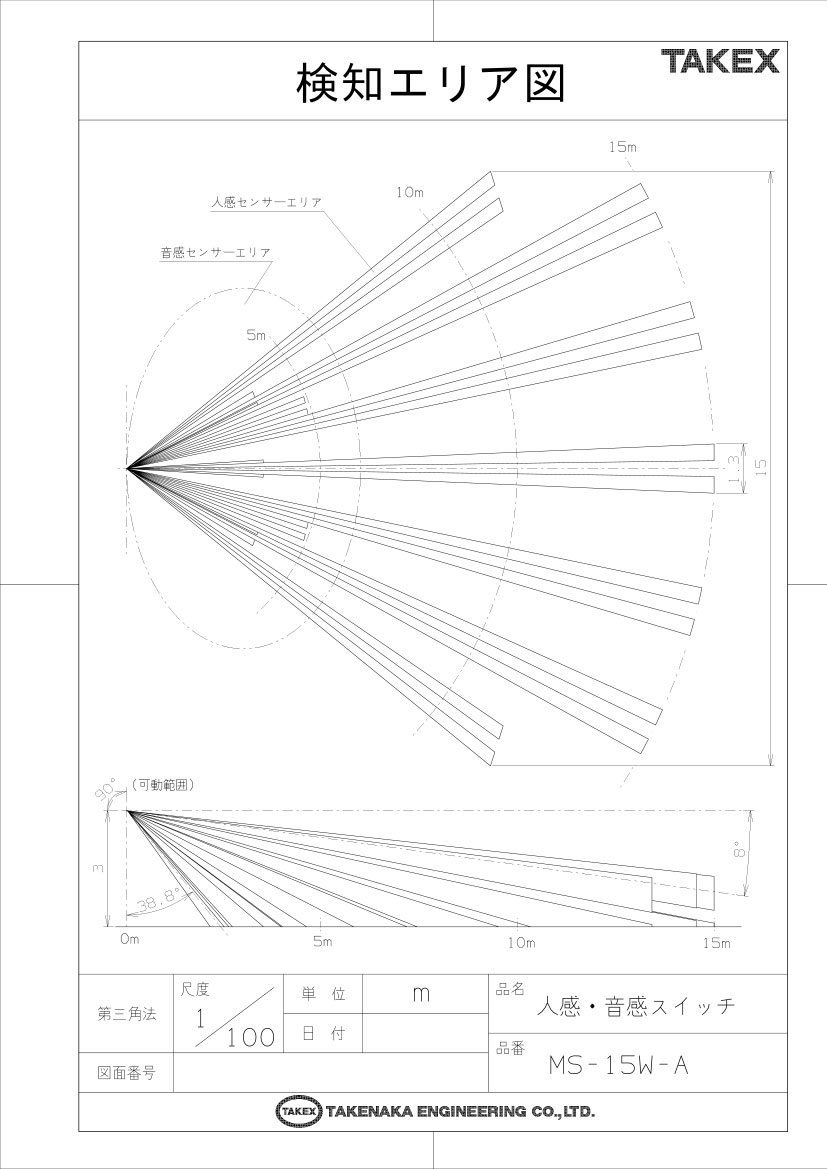

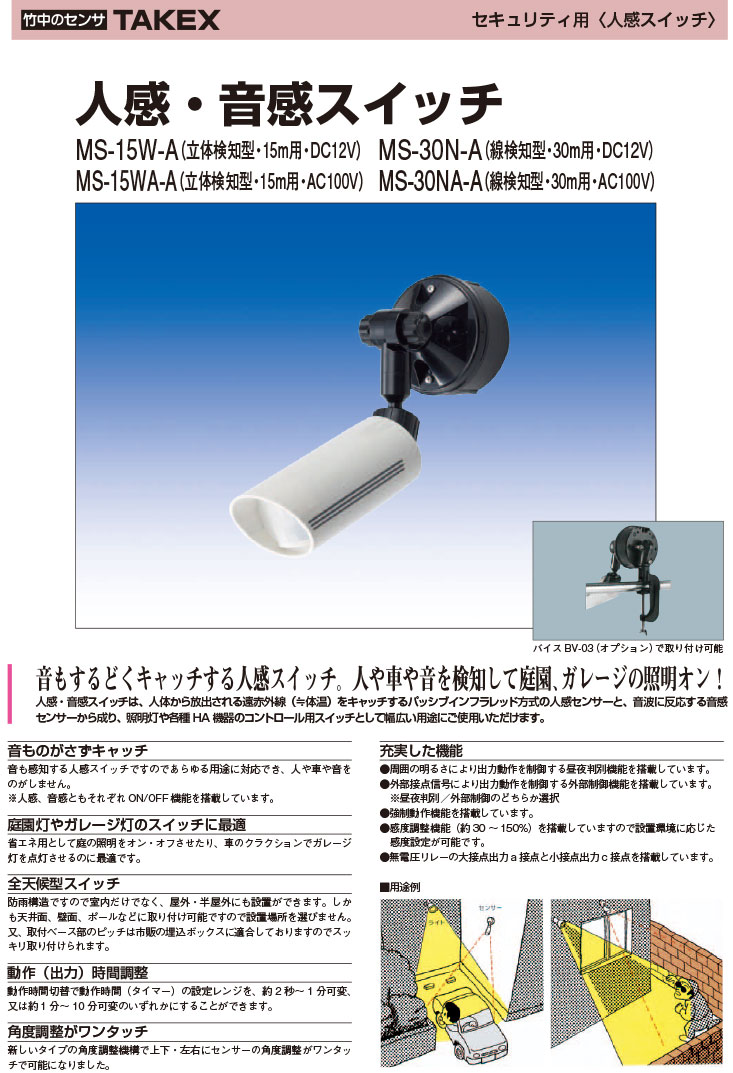

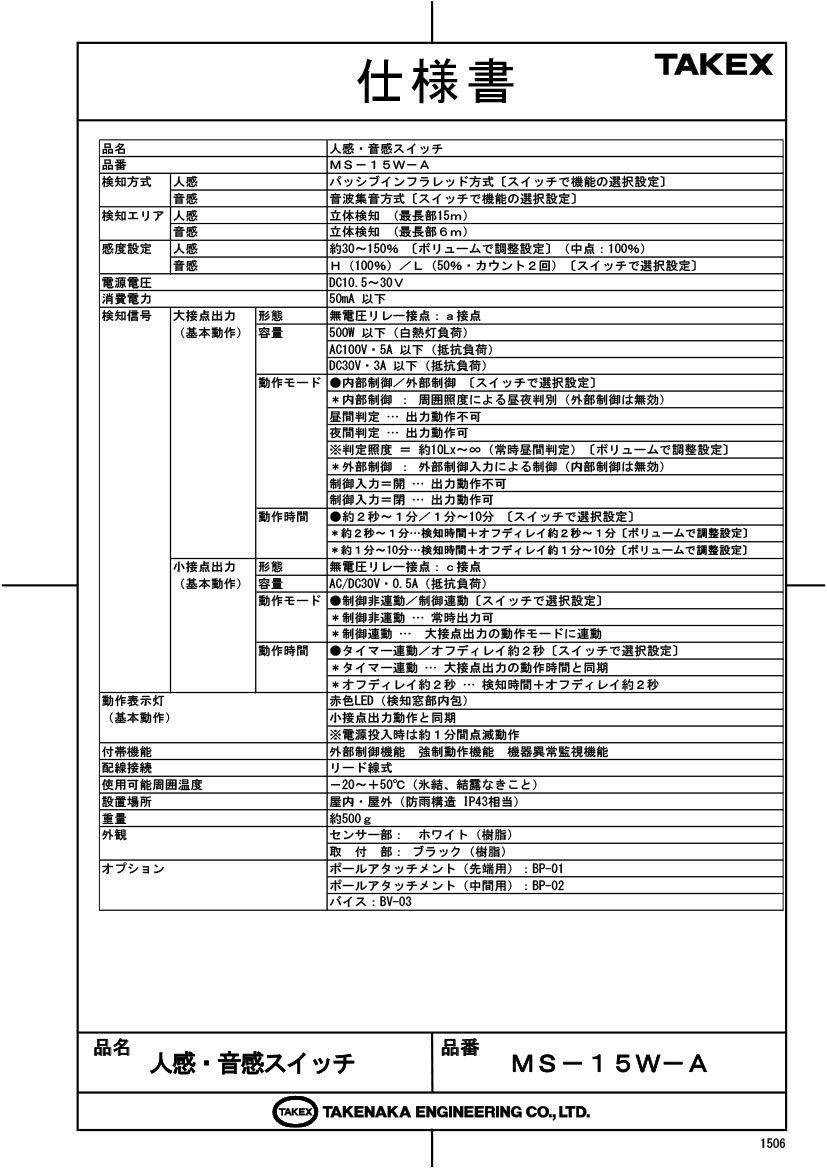

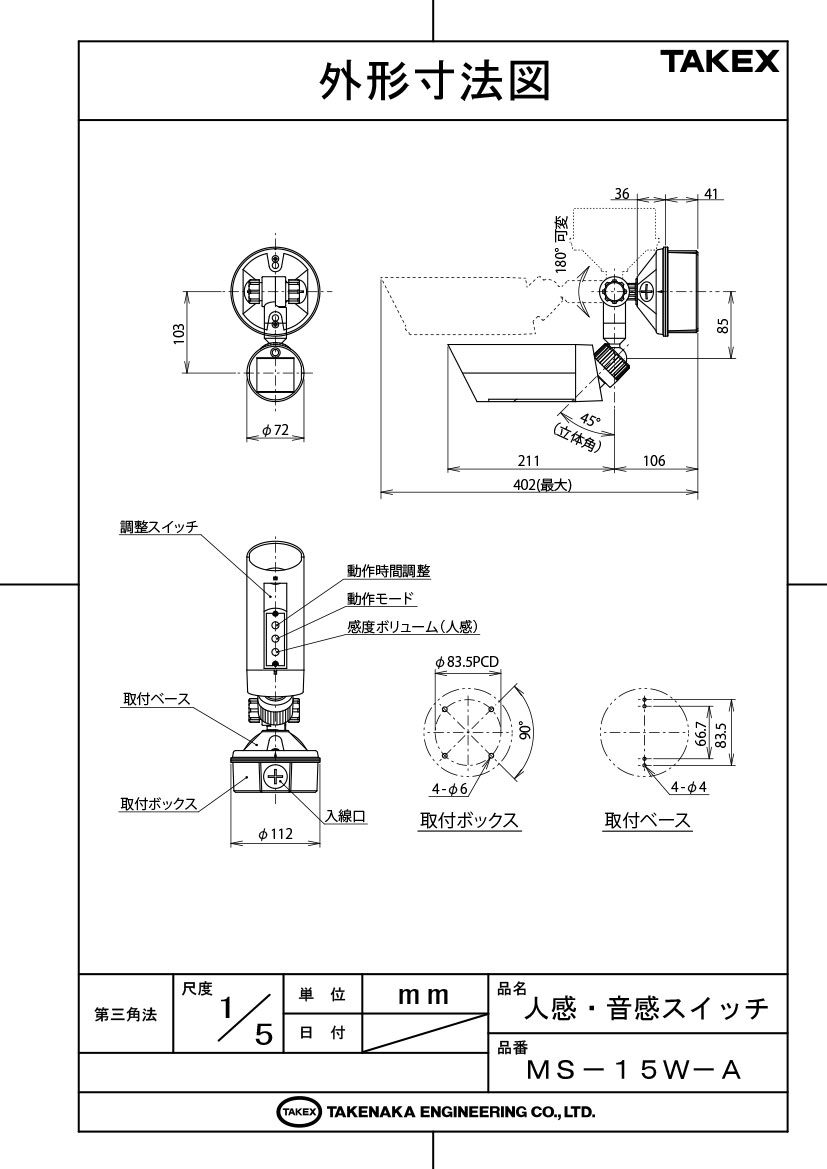

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 庭園灯やガレージ灯の自動点灯制御
  • 車両の入出庫管理（クラクション検知）
  • 監視カメラシステムの録画起動トリガー
  • 倉庫や通路の省エネ用照明スイッチ
  • 足音や作業音を起点とした報知システム

導入前に確認したいポイント

  • 電源はDC10.5V〜30Vです（AC100V直結不可）
  • 防雨構造ですが倒立・横向き設置は厳禁です
  • 大接点の最小負荷は0.2A以上が必要です
  • 音感センサーは環境騒音で誤動作する場合があります

特長

人感と音感のデュアルテクノロジーで検知漏れを防止

人体から放出される赤外線を捉えるPIR方式に加え、音波を感知する音波集音方式を搭載。PIR方式が不得手とする「正面からの直進動作」や「エリア内での静止に近い動作」を音（足音や作業音）で補完することで、より確実な検知を実現します。

設置環境に合わせて選べる3つの検知モード

内部のDIPスイッチ切り替えにより、「人感または音感（OR検知）」「人感のみ」「音感のみ」の3パターンから選択可能。風切り音や環境騒音が激しい場所では音感をOFFにするなど、現場の状況に最適化した運用が可能です。

最大500W対応の大容量接点を含む2出力を搭載

照明やサイレンを直接駆動できる「大接点（a接点）」と、制御盤やカメラへの信号伝達に適した「小接点（c接点）」の2系統を装備。大接点は無電圧リレー接点のため、低消費電流の負荷接続にも柔軟に対応します。また、小接点は大接点との連動・非連動を選択可能です。

全天候型設計と多彩な取付オプション

IP43相当の防雨構造を採用し、屋外や半屋外への設置が可能です。天井、壁面への直接取付に加え、オプションのポールアタッチメントやバイスを使用することで、様々な場所へ強固に設置できます。取付ベースは市販の埋込ボックスにも適合します。

ワンタッチで完了する高度な角度調整機構

独自の角度調整機構により、上下・左右のセンサー角度をワンタッチで調整可能。ボールロック機構を併用することで、設置後の微調整も無段階で行えます。固定部には新たにグリップボルトを採用し、工具なしでの作業性が飛躍的に向上しました。

インテリジェントな昼夜判別と動作時間調整

周囲の明るさを判定して動作を制御する「昼夜判別機能（約5lx〜∞）」を搭載。夜間のみの動作設定が可能です。また、タイマー設定は「2秒〜1分」または「1分〜10分」の2レンジから選択でき、用途に応じた最適な点灯時間を確保できます。

高度なシステム構築を支える外部入力機能

外部の壁面スイッチやタイマーと連動させるための「強制動作入力」および「外部制御入力」を備えています。強制入力により人を検知していなくても一時的に点灯させたり、特定の時間帯だけセンサーを無効化したりといった柔軟な制御が可能です。

機器の健康状態を監視する自己診断機能

センサーの内部回路を常時監視し、異常（素子破損や回路エラー）を検出した場合には動作表示灯の点滅と小接点出力によって報知します。万が一の故障時にも、システムのダウンタイムを最小限に抑えるための迅速な対応が可能です。

選定時に評価したい強み

  • 高密度エリア設計： 検知素子の刷新により、高所取付時の検知抜けを大幅に低減。
  • 柔軟な外部連携： 強制入力と制御入力を備え、既存システムやタイマーと容易に連動。
  • 施工・メンテナンス性： グリップボルトやリード線式、便利な動作表示灯で施工がスムーズ。
  • 信頼の自己診断： 機器異常を自動検出し、フェールセーフな運用をサポート。

施工・設置ガイド

本機は防雨構造ですが、設置姿勢が製品寿命に大きく影響します。以下の施工条件を必ず守ってください。

  • 正立設置の徹底： 必ずセンサーを下向きにした正立状態で設置してください。倒立や横向き設置は浸水の原因となります。
  • 角度制限： 壁面取付時、直接雨が当たる場所では水平より下向き10度以内で設置してください。
  • コーキング： 取付ベースの上部と側面にはコーキングを施し、下部の水抜き穴は塞がないようにしてください。

製品仕様

項目 内容
品名 人感・音感スイッチ
品番 MS-15W-A
検知方式 人感：パッシブインフラレッド方式
音感：音波集音方式
［内部スイッチにより選択設定が可能］
検知エリア 人感：立体検知（最長部15m）
音感：立体検知（最長部6m）
感度設定 人感：約30〜150%（ボリューム調整、中点100%）
音感：H（100%）／L（50%・カウント2回）［スイッチ切替］
電源電圧 DC10.5V 〜 30V
消費電流 50mA以下
大接点出力 形態：無電圧リレー接点（a接点）
容量：500W以下（白熱灯）、AC100V 5A以下、DC30V 3A以下
最小負荷：0.2A以上
動作時間：約2秒〜1分 ／ 約1分〜10分（スイッチ切替＋ボリューム調整）
小接点出力 形態：無電圧リレー接点（c接点）
容量：AC/DC30V 0.5A以下（抵抗負荷）
動作モード：制御連動 ／ 非連動（スイッチ切替）
昼夜判別照度 約5 lx 〜 ∞（ボリューム調整により常時昼間判定も可能）
動作表示灯 赤色LED（小接点出力と同期、電源投入後約1分間は点滅）
付帯機能 外部制御機能、強制動作機能、機器異常監視機能
使用可能周囲温度 -20℃ 〜 +50℃（結露・氷結なきこと）
設置場所 屋内・屋外（防雨構造IP43相当）
重量 約500g
外観 センサー部：樹脂（ホワイト）、取付部：樹脂（ブラック）

FAQ

Q：音感センサーはどのような音に反応しますか？ A：足音、車のクラクション、作業音などの音波に反応します。人感センサーが苦手な「正面からの直進動作」を補完するために有効です。
Q：屋外に設置する場合、雨が直接当たっても大丈夫ですか？ A：IP43相当の防雨構造ですので直接雨が当たる場所でも設置可能ですが、必ず正立姿勢（センサーが下を向く状態）で設置し、壁面との間をコーキング処理してください。
Q：AC100Vの電源を直接繋ぐことはできますか？ A：いいえ、本機の電源入力はDC10.5V〜30V専用です。AC100Vを直接入力すると内部基板が焼損しますので、必ずACアダプターや安定化電源を経由させてください。
Q：昼間は動作させず、夜間だけ点灯させることは可能ですか？ A：はい、昼夜判別ボリュームを調整することで、暗い時間帯のみ出力を出すように設定できます（約5lxから調整可能）。
Q：人感センサーの感度を下げることはできますか？ A：はい、本体下面のボリュームで約30%〜150%の範囲で調整可能です。道路の排熱など誤報要因がある場合に絞ることができます。
Q：強制的に点灯させるためのスイッチを接続できますか？ A：はい、橙線と緑線のリード線に無電圧接点スイッチを接続することで、強制的に大接点を出力（点灯）させることができます。
Q：設置後、電源を入れてもすぐに動作しません。故障でしょうか？ A：電源投入直後の約1分間は「ウォームアップ時間」として内部回路を安定させているため、動作しません。この間、LEDが点滅します。
Q：大接点と小接点の違いは何ですか？ A：大接点は照明灯などを直接ON/OFFするための容量の大きい接点（5A）です。小接点は、カメラの録画トリガーや制御盤への信号入力など、微弱な信号伝達用（0.5A）です。
Q：検知エリア内に揺れる樹木がありますが、誤報になりますか？ A：PIR方式は温度変化に反応するため、風で揺れる樹木が背景との温度差を持っている場合、誤報の原因となることがあります。設置場所を調整するか、感度ボリュームを絞って対応してください。
Q：機器の異常を知る方法はありますか？ A：自己診断機能を搭載しており、内部回路の故障を検知すると動作表示灯（赤LED）が継続的に点滅し、小接点出力でも異常を通知します。
