接点入力送信機 [LTX-1001]

接点入力送信機 [LTX-1001]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 接点入力送信機 LoRa(LPWA)方式 長距離ワイヤレス 屋外IP65

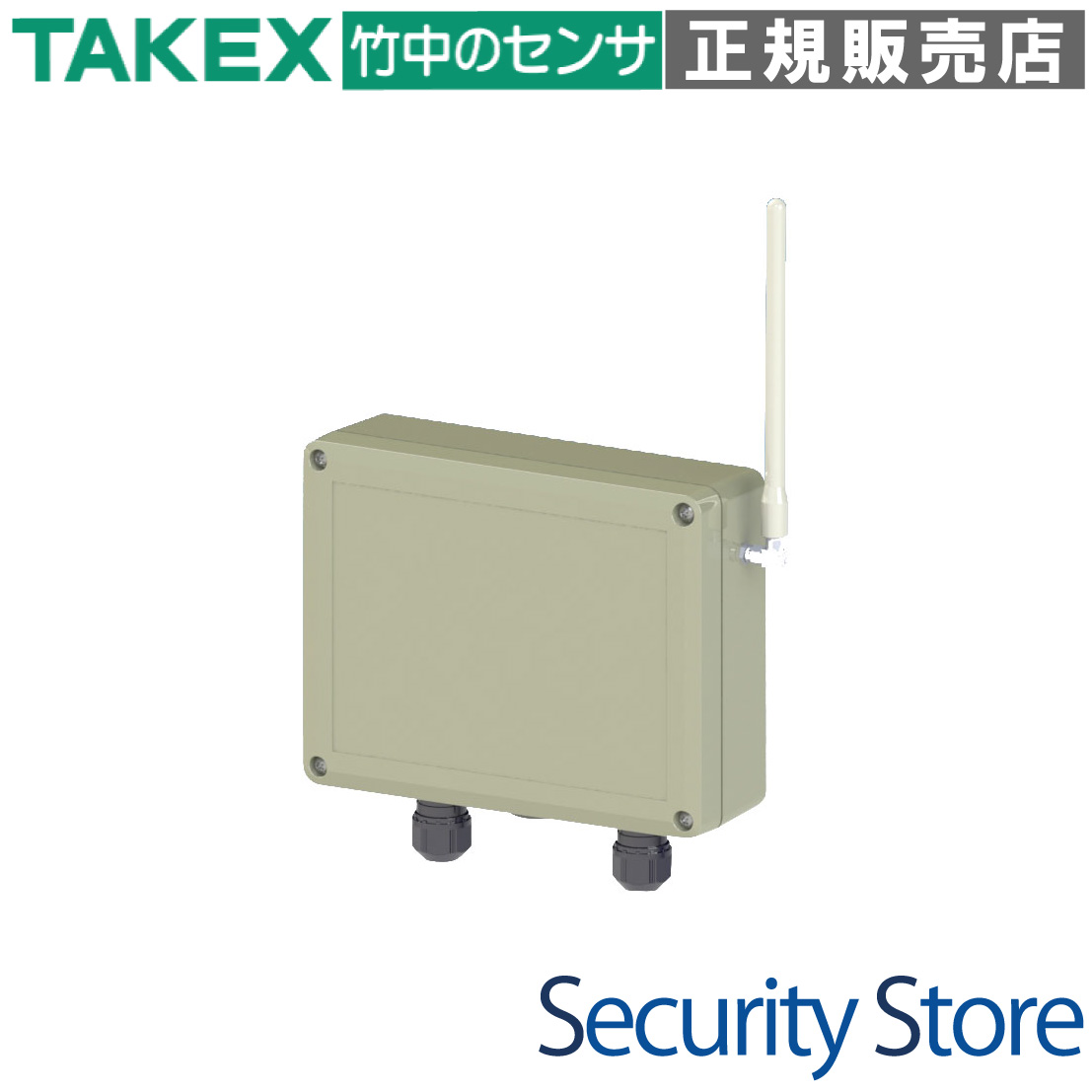

LTX-1001 接点入力送信機

LoRa変調方式を採用し、屋外見通し距離最大3kmの超長距離通信を実現した接点入力送信機です。免許不要の特定小電力無線でありながら、空港や大規模工場などの広大な敷地において、配線工事なしで高信頼なセキュリティネットワークを構築できます。

  • 型番： LTX-1001
  • 製品名： 接点入力送信機
  • 通信方式： LoRa変調方式 (920MHz帯 特定小電力無線)
  • 電波到達距離： 最大約3km (屋外見通し)
  • 入力系統： 合計12入力 (警報4 / 環境4 / タンパー4)
  • 電源電圧： DC5V〜30V (ワイドレンジ入力対応)
LTX-1001 接点入力送信機

資料ダウンロード

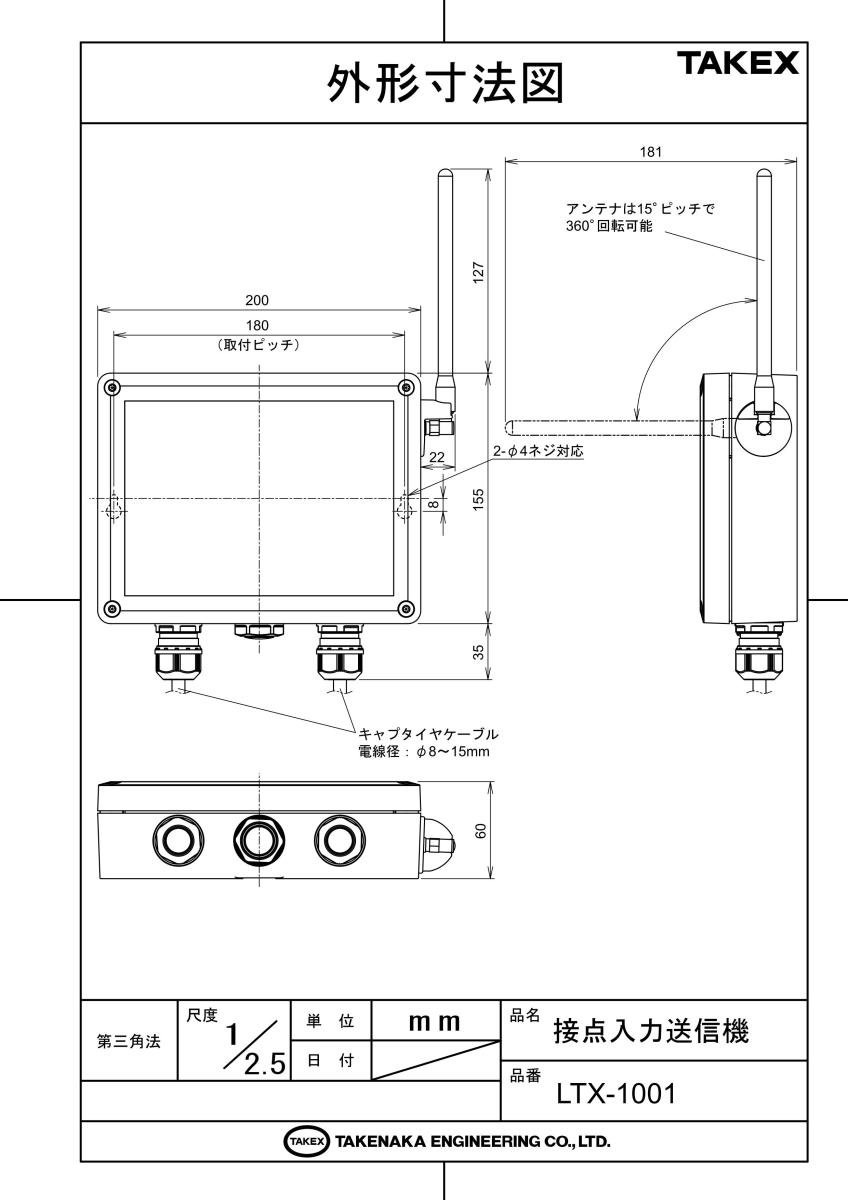

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 空港・エネルギー施設の外周警戒
  • 広大な工場敷地内の設備監視
  • 配線困難な屋外駐車場や資材置き場
  • 既設システムのワイヤレス更新・拡張

導入前に確認したいポイント

  • 送信機高1.5m以上、受信機高4m以上の確保
  • 受信ユニット(LRX-01)との組み合わせ運用
  • ソーラー運用時はセンサーチェック機能の有無
  • 入力論理(a接点/b接点)の一括切替仕様

特長

LoRa変調方式による圧倒的な長距離通信

LPWA（Low Power Wide Area）の代表格であるLoRa変調方式を採用。従来の特定小電力無線では届かなかった距離をカバーし、屋外見通しで最大約3kmという圧倒的な通信距離を誇ります。通信費や免許申請は一切不要で、低コストに長距離ワイヤレスシステムを導入可能です。

双方向通信による確実なアンサーバック機能

送信機から信号を送るだけでなく、受信ユニット（LRX-01）からの受信完了信号を待機。完了信号を受け取るまで繰り返し再送信を実行する「双方向通信」により、突発的なノイズや電波干渉による信号の取りこぼしを防ぎ、高い信頼性を担保します。

合計12系統の豊富な接点入力を搭載

警報入力、環境入力、タンパー入力をそれぞれ4系統ずつ、計12入力を1台で集約できます。多機能な赤外線センサーや複数の防犯機器をまとめて接続でき、大規模なセンサー網のハブとして効率的な運用を可能にします。

DC5V〜30Vのワイドレンジ電源対応

幅広い電圧に対応しているため、一般的なDC12V/24V電源だけでなく、ソーラー電源ユニット（BA-6SLA等）からの直接給電にも柔軟に対応。電源確保が難しい屋外環境でも、完全独立型のワイヤレスポイントを構築しやすくなっています。

屋外環境に強いIP65相当の耐環境設計

IP65相当の耐塵・防噴流構造に加え、動作周囲温度は-40℃から+60℃まで対応。厳しい気象条件下の屋外設置でも長期間安定して稼働し、エネルギー施設や空港などの重要拠点の防犯を支えます。

待機時わずか1mAの省電力運用が可能

赤外線センサーチェック機能を「なし」に設定することで、待機時の消費電流を1mAまで低減。ソーラー電源やバッテリー駆動を前提としたシステム構築において、稼働時間を大幅に延ばすことが可能です。

混信を回避する15波の無線周波数切替

920MHz帯の周波数を15種類から選択可能。同一敷地内で複数のLoRaシステムを運用する場合や、近隣の無線機器との干渉が懸念される現場でも、チャンネルを分けることで安定した通信品質を維持できます。

無駄な送信を抑える規制送信機能

樹木の揺れや小動物による連続的な発報トリガーを検出した場合、一定時間の連続送信を抑制する「規制送信」機能を搭載。ソーラーバッテリーの浪費を防ぐとともに、無線帯域の占有を回避するインテリジェントな設計です。

死活監視を支える定期送信機能

異常時以外も一定周期で生存信号（ハートビート）を受信機に送ります。万が一、送信機が物理的に破壊されたり電源が遮断されたりした場合、受信機側で通信ロスを検知して異常を即座に知らせることができます。

360度可動式アンテナと施工性の高さ

筐体直付けのアンテナは15度ピッチで360度回転可能。壁面、ポールのどちらに設置してもアンテナを垂直に保つことができ、電波性能を最大限に引き出せます。また、端子式配線により現場での結線作業もスムーズです。

選定時に評価したい強み

  • 長距離性能： 中継機なしで広大な敷地をカバーし、工事費を大幅削減。
  • 高信頼性： 双方向通信による到達保証と定期送信による死活監視。
  • 柔軟性： DC5V〜30Vの電源入力により、既設電源やソーラー運用に対応。
  • 多入力： 12系統の接点入力を備え、赤外線センサー等の多機能出力をフル活用。

施工・設置ガイド

本機のLoRa性能を最大化させるためには、アンテナの設置条件が重要です。大地反射による干渉を避けるため、送信側は1.5m以上、受信アンテナは4m以上の高さを確保してください。

確認項目 この製品での考え方
アンテナ角度 偏波面を合わせるため、アンテナエレメントは必ず空に向かって垂直に固定してください。
筐体タンパー フタを閉めるとタンパーが働き、運用時の省電力のため全LEDが消灯します。
ケーブル防水 底面のクランプ（φ8〜15mm対応）を確実に締め込み、防水性能を維持してください。
センサーチェック 遠隔テスト機能（接点出力連動）を使用する場合、待機電流は30mAとなります。

製品仕様

項目 内容
品名接点入力送信機
品番LTX-1001
電源DC5〜30V(極性あり)
消費電流（待機時）センサーチェックあり: 30mA (タンパー閉時)
センサーチェックなし: 1mA (タンパー閉時)
消費電流（送信時）70mA (最大)
使用周波数帯920MHz帯 15波(特定小電力無線設備)
変調方式LoRa変調方式 (帯域幅:125kHz / 拡散率:10)
出力20mW
空中線1/2λ モノポールアンテナ (筐体直付け、360度可動)
電波到達距離約3km (見通し距離)
※条件: 送信機設置高1.5m以上、受信アンテナ高4m以上
接点入力合計12入力 (警報4 / 環境4 / タンパー4)
※各入力 a接点/b接点 一括切替式
本体タンパーあり (カバー開閉検知、LED消灯連動)
接点出力1回路 無電圧半導体接点 AC/DC24V・0.25A (抵抗負荷)
センサーチェックあり時: b接点(約20秒) / なし時: a接点(約2秒)
表示灯電源(緑)、送信(赤)、設定エラー(緑・赤交互点滅)
※タンパー閉時は全消灯
内蔵スイッチ接点入力切替、センサーチェック有無、投受光器判別、規制送信設定、グループ設定、アドレス設定、無線周波数設定
配線接続端子式
使用可能周囲温度-40℃〜+60℃ (結露・氷結なきこと)
設置場所屋外・屋内 (IP65相当：耐塵・防噴流構造)
質量700g
外観樹脂 (ベージュ色)

FAQ

Q：電波の到達距離はどのくらいですか？ A：見通し環境で最大約3kmです。ただし、送信機を高さ1.5m以上、受信アンテナを高さ4.0m以上に設置することが推奨条件となります。
Q：無線免許や申請は必要ですか？ A：いいえ、920MHz帯の特定小電力無線局を利用しているため、免許や申請、通信費用は一切不要です。
Q：フタを閉めるとLEDが消えるのですが故障ですか？ A：故障ではありません。本機はフタを閉めてタンパーが閉状態になると、運用時の省電力のためすべての表示灯が消灯する仕様となっています。
Q：ソーラー電源で運用できますか？ A：はい、DC5V〜30Vのワイドレンジ対応ですので可能です。待機電流を1mAに抑える「センサーチェックなし」設定での運用を推奨します。
Q：a接点とb接点の混在は可能ですか？ A：いいえ、接点入力切替は一括切替式となっております。接続するすべてのセンサーの出力をa接点またはb接点のいずれかに統一してください。
Q：接点出力の使い道は何ですか？ A：センサーチェック機能使用時は赤外線センサーの投光器電源を遮断してテストを行うために使用し、機能未使用時は現地の警告灯などの起動に使用できます。
Q：複数の送信機を同じ場所で使えますか？ A：はい、15波の周波数設定と16通りのグループ設定、255通りのアドレス設定を組み合わせることで、大規模なシステム構築が可能です。
Q：防水性能はどの程度ですか？ A：IP65相当の耐塵・防噴流構造です。屋外設置が可能ですが、ケーブル引き込み部のクランプは確実に締め込んでください。
Q：定期送信機能とは何ですか？ A：発報がない時も定期的に生存信号を送る機能です。これにより、受信機側で送信機の電池切れや故障による通信途絶を監視できます。
Q：アンテナは曲げられますか？ A：360度可動式で角度調整は可能ですが、電波性能を保つためにアンテナ先端は常に垂直（空を向く方向）になるよう設置してください。
