TAKEX（竹中エンジニアリング） LoRa変調方式長距離ワイヤレス受信機特定小電力無線局屋外設置対応

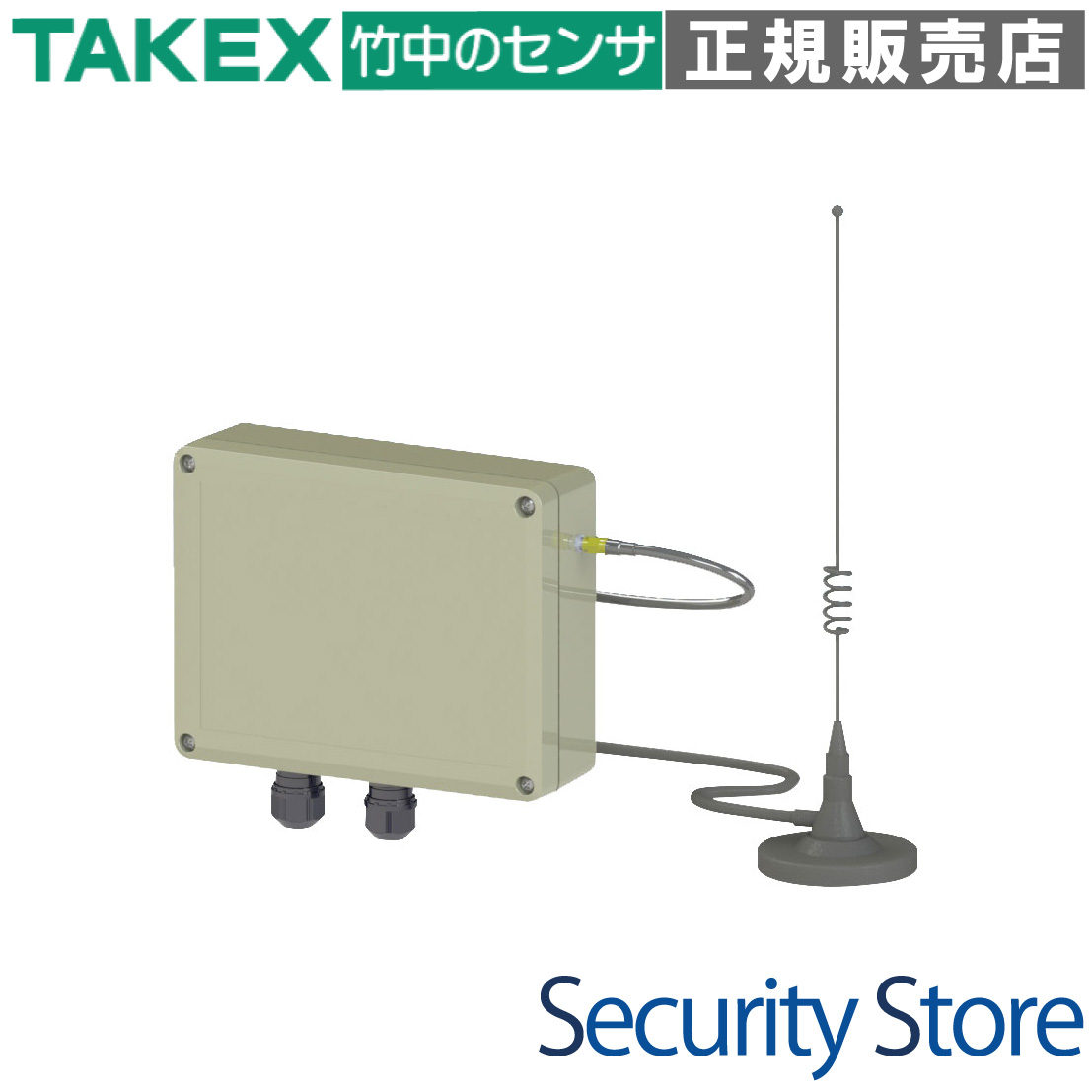

受信ユニット LRX-01

LPWA技術の「LoRa変調方式」を採用し、見通し最大3kmの圧倒的な長距離通信を実現した、プロフェッショナル仕様のワイヤレス受信機です。

従来の無線機では届かなかった広大な敷地や大型施設において、中継機を最小限に抑えた高信頼な監視システムを構築可能です。双方向通信（アンサーバック）による確実な信号伝達と、遠隔からのセンサー動作テスト機能を備え、大規模警備の省力化と信頼性向上を両立します。

型番： LRX-01
無線方式： 920MHz帯 LoRa変調方式（LPWA）
電波到達距離： 最大約3km（屋外見通し）
電源電圧： DC10V 〜 30V（極性あり）
インターフェース： LAN (Ethernet / FINS UDP), micro USB
設置環境： 屋内・屋外（IP65相当 / -40℃〜+60℃）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

空港、発電所、工場などの広大な敷地境界監視
配線工事が困難な既設物件の警備システム更新
ソーラー電源と組み合わせた完全ワイヤレス化
複数棟にまたがるビルの統合管理・信号受信
長距離の接点伝送が必要な産業用モニタリング

導入前に確認したいポイント

アンテナ設置高さを4m以上確保できるか
アンテナ台座を固定する200mm角以上の金属面があるか
電源容量（350mA）および電圧降下を考慮した配線径か
警報ベル等のノイズ源から3m以上の離隔があるか
設定用にWindows PC（USB接続）が用意できるか

特長

LoRa変調方式（LPWA）による圧倒的な長距離通信

LPWA（Low Power Wide Area）の代表的な無線規格であるLoRa変調方式を採用。従来の特定小電力無線に比べノイズ耐性に極めて強く、回折（回り込み）特性に優れた920MHz帯を使用することで、見通し距離最大約3kmという驚異的な通信距離を実現しました。

免許・申請不要、通信費ゼロで即導入可能

特定小電力無線局の規格に準拠しているため、無線免許の取得や電波利用の申請手続きは一切不要です。また、公共回線を使用しない独自のネットワークを構築するため、月々の通信ランニングコストも発生しません。

アンサーバック機能による高度な通信信頼性

送信機（LTX-1001）との間で双方向通信を行います。受信機が警報信号を正常に受理したことを送信機へ通知する「アンサーバック機能」により、通信の不達を防止。業務用セキュリティに不可欠な「確実に届く無線」を実現しています。

遠隔赤外線センサーチェック機能による保守の効率化

本機から送信機へ指示を送り、接続されている赤外線センサーの投光器電源を一時的に遮断させることが可能です。広大な敷地内を歩き回ることなく、システム側から遠隔でセンサーの警報動作確認が行えるため、定期点検の工数を大幅に削減します。

過酷な屋外環境に対応する耐環境設計

IP65相当の耐塵・防噴流構造を誇り、屋外への直接設置が可能です。また、使用周囲温度は-40℃〜+60℃と非常に広く、寒冷地から炎天下の環境まで、季節を問わず安定したパフォーマンスを発揮します。

多彩なインターフェースとシステム連携

LANポート（Ethernet）を搭載し、FINS/UDPプロトコルを用いたコントローラ連携が可能です。また、micro USBポートを介してPCと接続することで、詳細な無線グループ設定やIPアドレスの設定が容易に行えます。

ソーラー電源運用による「完全ワイヤレス」の実現

別売のソーラー電源ユニットと組み合わせることで、電源配線すら不要な完全ワイヤレスシステムを構築できます。河川の監視や山間部、電源確保が難しい大規模敷地でも設置場所の制約を受けません。

リアルタイムな状態把握を助ける3色LED

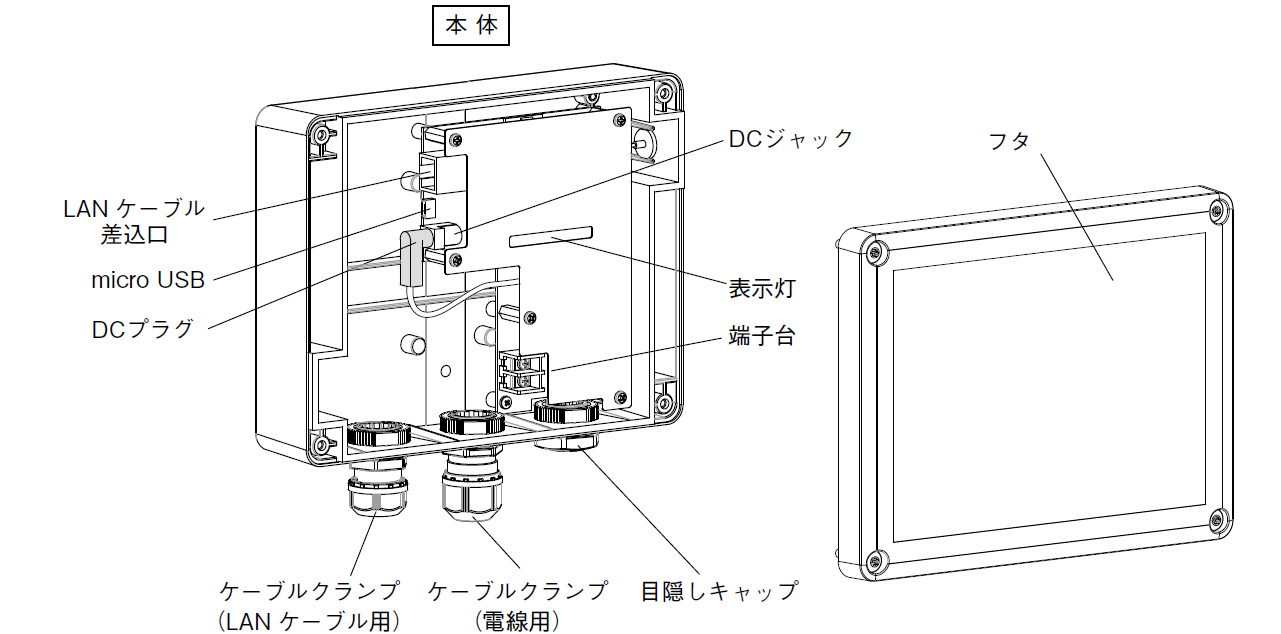

筐体内部に電源（橙）、Ethernet（緑）、無線受信（黄）の3つのLEDインジケーターを装備。無線パケットを受信するたびにトグル点灯（反転）する仕様により、現場での電波状況の切り分けやトラブルシューティングがスムーズに行えます。

    選定時に評価したい強み
    最大3kmの到達力： 中継機を減らすことで故障リスクとコストを同時に低減。
双方向通信： アンサーバックにより「警報の出しっぱなし」を防ぐ高い信頼性。
点検コスト削減： リモートセンサーチェック機能による保守作業の自動化。
産業用グレード： -40℃〜+60℃対応で、インフラ設備などの厳しい環境にも対応。



施工・設置ガイド

本機の長距離性能を最大限に引き出すためには、アンテナの設置条件が極めて重要です。以下のガイドラインを厳守してください。

確認・施工項目	基準・推奨事項
アンテナ設置高さ	地上4m以上を推奨（送信機側は1.5m以上）。フレネルゾーンの確保に必要です。
アンテナ設置面	200mm×200mm以上の金属板に吸着させてください（グラウンドプレーンとして機能）。
ノイズ対策	DCモーター駆動の警報ベルやトランスから3m以上離してください。
防水処理	ケーブルクランプのキャップを1.2N・mで均等に締め、パッキンの浮きがないか確認してください。
無線グループ設定	送信機と受信機の「グループ（A〜P）」および「周波数（F1〜F15）」を一致させてください。

LEDインジケーターの挙動解説

LED名	色	状態と意味
電源表示灯	橙色	点灯：正常通電中 / 消灯：電源未供給または異常
Ethernet表示灯	緑色	点滅：ネットワーク通信中 / 消灯：リンクダウンまたは設定不一致
無線表示灯	黄色	受信毎に反転点灯：送信機からのパケットを受信した瞬間に状態が変わります。

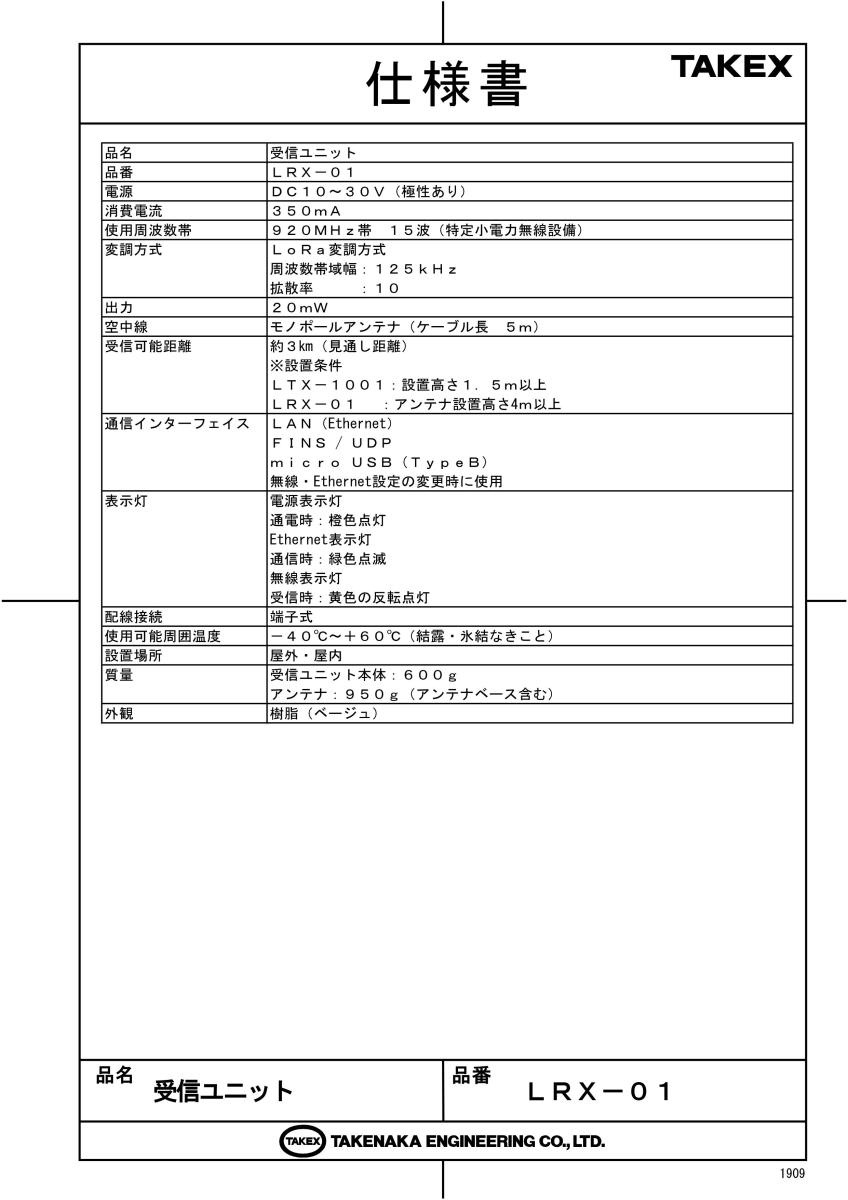

製品仕様

項目	内容
品名 / 品番	受信ユニット / LRX-01
電源電圧	DC 10V 〜 30V（極性あり）
消費電流	350mA
使用周波数帯	920MHz帯 15波（特定小電力無線設備）
変調方式	LoRa変調方式
無線設定（固定）	周波数帯域幅: 125kHz / 拡散率: 10
空中線電力（出力）	20mW
空中線（アンテナ）	モノポールアンテナ（ケーブル長 5m付属）
受信可能距離	約3km（見通し距離） ※設置条件あり
通信インターフェイス	LAN (Ethernet) / FINS UDP, micro USB (TypeB)
使用可能周囲温度	-40℃ 〜 +60℃（結露・氷結なきこと）
設置場所	屋外・屋内（IP65相当）
質量	本体：約600g / アンテナ：約950g（ベース含む）
外観 / 材質	樹脂（ベージュ） / 寸法: 200×155×60 mm

FAQ

通信距離は本当に3km届くのですか？はい、屋外見通し環境で、受信アンテナを地上4m、送信機を1.5m以上に設置した場合の公称値です。遮蔽物や設置高さにより変動しますが、従来の無線方式より格段に長距離の通信が可能です。

利用にあたって月額の通信費用はかかりますか？いいえ。特定小電力無線を使用する独自のシステムですので、月々の通信料やランニングコストは一切かかりません。

無線免許や総務省への申請は必要ですか？いいえ、必要ありません。本機は特定小電力無線局の技術基準適合証明を取得しており、どなたでも購入・設置いただけます。

どのような電源が必要ですか？ DC10V〜30Vの安定した直流電源が必要です。消費電流は350mAですので、長距離配線時の電圧降下を考慮した電源設計を行ってください。

アンテナは屋外に出す必要がありますか？受信機本体もIP65相当の防水設計ですので屋外設置が可能ですが、より安定した通信のためにアンテナは周囲に障害物のない高所（地上4m以上）へ設置してください。

「アンサーバック機能」とは何ですか？受信機が信号を受け取った際、送信機に対して「届きました」という返信を行う機能です。これにより、送信側でも確実に受信されたかを確認でき、信頼性の高い警備運用が可能です。

赤外線センサーの動作確認を遠隔で行うには？本機には「センサーチェック信号」の送信機能があります。これを利用して送信機に接続された赤外線センサーの投光を一時的に止め、意図的に警報を発生させるテストが可能です。

設定の変更はどうやって行いますか？筐体内部のmicro USBポートとWindows PCを接続し、専用の無線パラメータ設定ツールまたはターミナルソフトを使用して、グループ設定やネットワーク設定を変更します。

電波が届かない場合の対策はありますか？アンテナの設置位置を高くする、または見通しを確保できる位置に移設してください。また、中継機を追加して通信距離をさらに延ばすことも可能です。

寒冷地でも使用できますか？はい、-40℃まで対応しています。氷結や結露がない環境であれば、寒冷地でも問題なく安定稼働します。
