屋外・屋内用パッシブセンサー TAKEX 竹中エンジニアリング [MS-12F-N]

屋外・屋内用パッシブセンサー TAKEX 竹中エンジニアリング [MS-12F-N]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 屋外・屋内用センサー パッシブセンサー 高精度AND検知 180°警戒対応

屋外・屋内用パッシブセンサー MS-12F-N
水平面警戒X2段 高度AND検知モデル

水平エリアと下向きエリアの「2方向AND検知」により、屋外での誤動作を極限まで低減。 2つのセンサーモジュールを搭載し、最大180°の広角警戒や独立した2エリアの監視を1台で実現する、法人向けハイエンドパッシブセンサーです。

  • 型番 MS-12F-N
  • 検知方式 パッシブインフラレッド(PIR)方式
  • 警戒エリア 水平面警戒（開き角90°・最長12m）× 2段
  • 主な用途 建物外周、資材置場、窓際警戒、駐車場、重要施設の侵入検知
  • 特長 上下段AND/OR切替、昼夜判別機能、防雨構造(IP54相当)

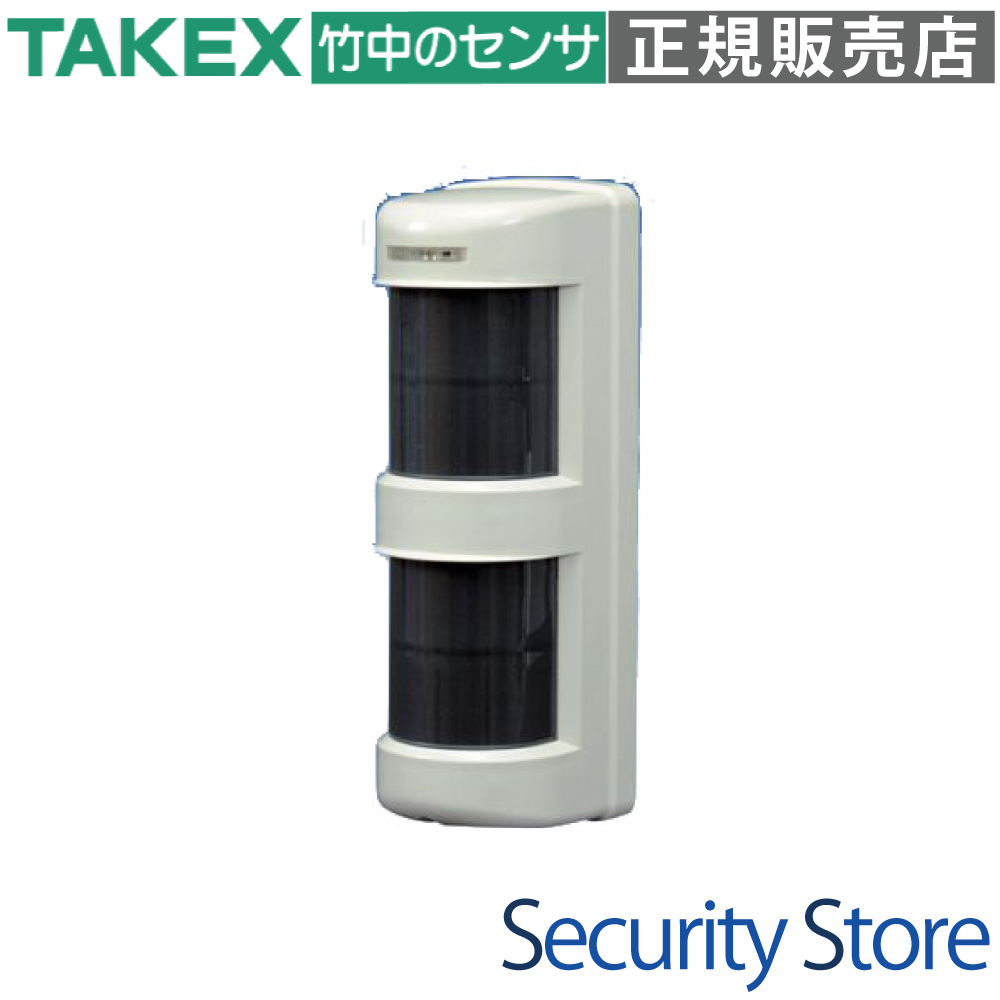

MS-12F-N 製品画像

資料ダウンロード

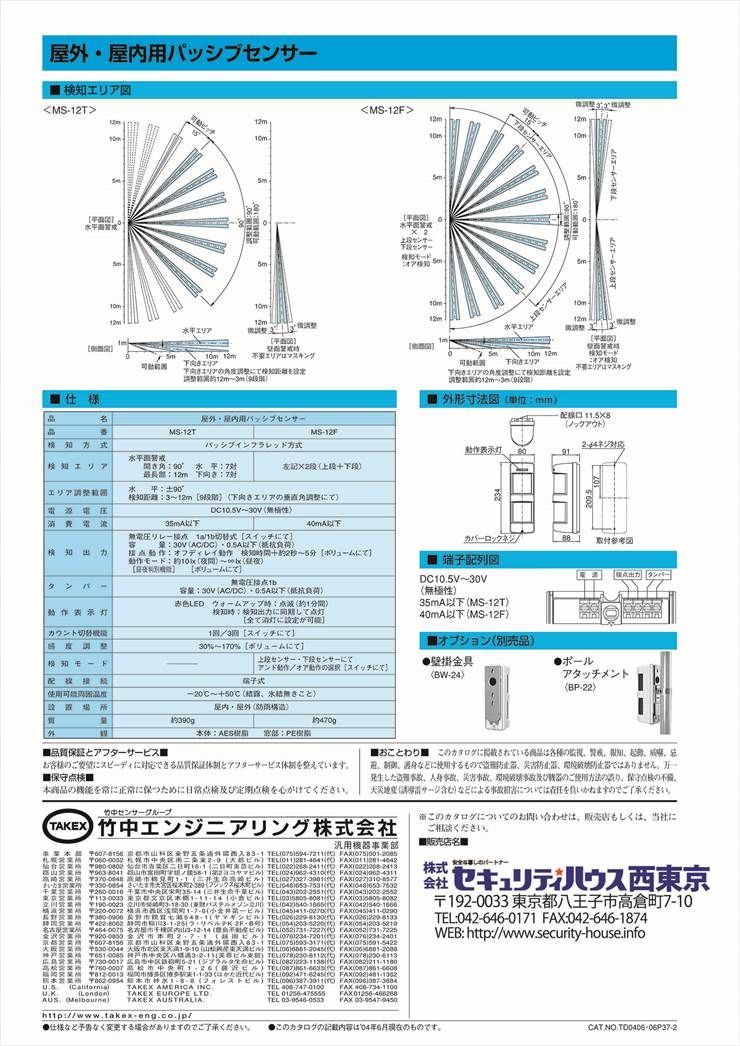

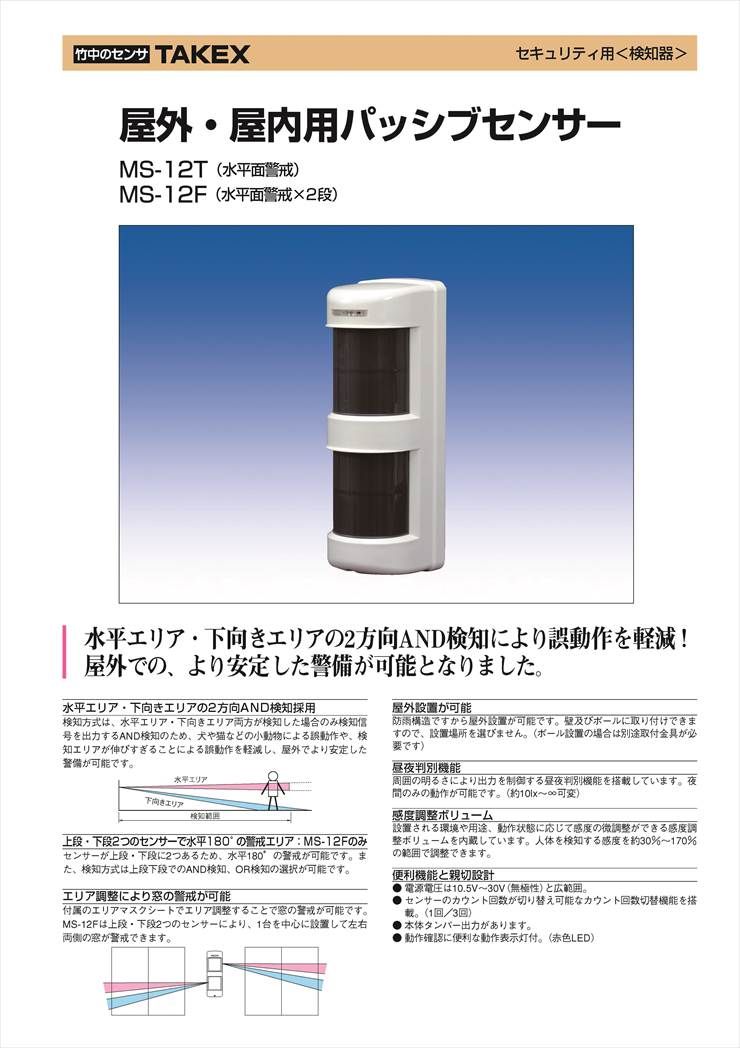

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋外資材置場や駐車場の夜間侵入監視
  • 1台で建物のL字角や両側面をカバーしたい場合
  • 小動物や遠方の車による誤報を避けたい屋外環境
  • 窓際に沿った警戒（エリアマスク併用）

導入前に確認したいポイント

  • 設置高さは地上0.8m〜1.2mが推奨です
  • ポール設置時は別途アタッチメント（BP-22等）が必要です
  • ガラス越しの人体は検知できません
  • 直射日光やエアコン室外機の正面は避けてください

特長

2方向AND検知による圧倒的な安定性

水平エリアと下向きエリアの両方が検知した場合のみ信号を出力する「AND検知方式」を採用。 これにより、地面を動く小動物（犬・猫等）や、検知エリア外の道路を走る自動車など、従来のセンサーでは誤動作の原因となっていた要因を物理的に排除します。

1台で最大180°の広角警戒（2段構造）

独立したセンサーモジュールを上下に2基搭載。上段と下段を別々の方向（例：左右90°ずつ）に向けることで、1台で180°の範囲を監視可能です。 「オア（OR）モード」ではそれぞれの検知で発報し、「アンド（AND）モード」では上下が重なるエリアで更なる高精度検知を行います。

現場に合わせた緻密なエリア調整

付属のエリアマスクシートを使用することで、不要な検知ゾーンをピンポイントでブラインド化できます。 また、下向きエリアの垂直角度を10段階で調整でき、検知距離を2m〜12mの間で制限することが可能です。

選定時に評価したい強み

  • 誤報リスクの低減： 上下2層のAND検知により屋外警備の信頼性を飛躍的に向上。
  • 柔軟な設置： 水平±90°の調整ピッチと10段階の距離調整で現場を選ばない。
  • 多機能設計： 昼夜判別、カウント回数切替、感度調整などBtoB用途に必要な機能を網羅。
  • 無極性電源： 電源電圧はDC10.5V〜30Vと幅広く、極性なしで施工が容易。

施工・設置ガイド

動作表示灯（赤色LED）の状態

状態 挙動 意味
ウォームアップ 約1分間 点滅 電源投入後の回路安定待ち時間。この間は警報出力されません。
警戒中 消灯 正常監視状態（動作表示灯スイッチがOFFの場合も消灯）。
検知時 点灯 熱源を検知し、接点信号を出力しています。

内部DIPスイッチ設定（主要項目）

SW番号 機能 OFF (標準) ON
1 動作表示灯 常時消灯 検知同期点灯
2 接点出力切替 b接点（N.C.） a接点（N.O.）
3/5 カウント回数 1回（鋭敏） 3回（遅延・ノイズ抑制）
6 検知モード オア（OR） アンド（AND）

トラブルシューティング

症状 チェックポイント 処置
人を検知しない 電源電圧の不足、レンズの汚れ、検知エリアの遮蔽 電圧測定、レンズ清掃、障害物の除去
誰もいないのに発報する エリア内の樹木、エアコン室外機、強い反射光 マスキングシートによる部分遮光、感度調整の実施
夜間しか動作させたくない 昼夜判別ボリュームの設定 ボリュームを「夜」方向に回し、現場の明るさで微調整

製品仕様

項目 内容

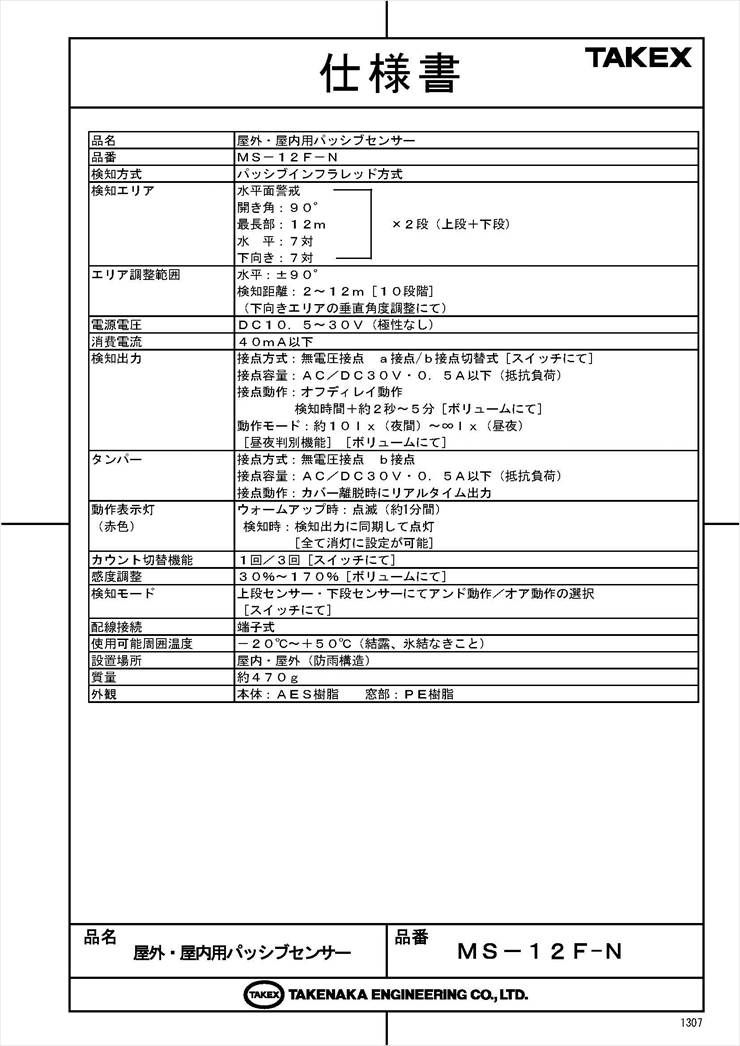

品番MS?12F?N
検知方式パッシブインフラレッド方式（ツインレンズ＋カウント処理）
検知エリア水平面警戒 開き角：90° 最長部：12m × 2段（上段＋下段）
水平：7対 / 下向き：7対
エリア調整範囲水平：±90°
検知距離：2?12m［10段階］（下向きエリアの垂直角度調整にて）
電源電圧DC10.5?30V（極性なし）
消費電流40mA以下
検知出力接点方式：無電圧リレー接点 a接点／b接点切替式
接点容量：AC／DC30V・0.5A（抵抗負荷）
接点動作：オフディレイ動作 検知時間＋約2秒?5分
動作モード約10lx（夜間）?∞lx（昼夜）［昼夜判別機能］
タンパー出力接点方式：無電圧接点 b接点
接点容量：AC／DC30V・0.5A（抵抗負荷）
動作表示灯赤色LED ウォームアップ時：点滅 / 検知時：点灯（消灯設定可）
カウント切替1回／3回（DIPスイッチ切替）
感度調整30%?170%（ボリューム可変）
検知モード上段・下段のアンド（AND）／オア（OR）動作選択
使用可能周囲温度?20℃?＋50℃（結露、氷結なきこと）
設置場所屋内・屋外（防雨構造 IP54相当）
質量約470g

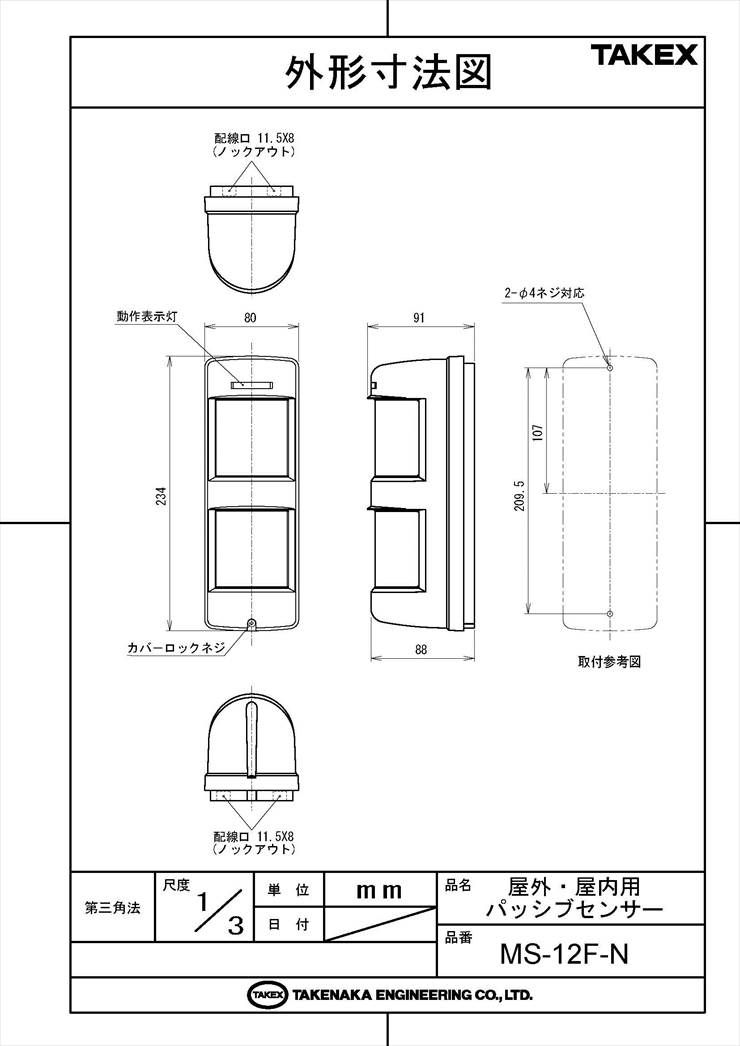

外形寸法H234 × W80 × D91 mm

FAQ

推奨される設置高さはどのくらいですか？ 地上0.8m〜1.2mを推奨しています。これは人体の胴体部分を「水平エリア」と「下向きエリア」の両方で的確に捉えるために最適な高さです。
犬や猫などの小動物で誤動作しませんか？ 本機は上下2層のAND検知を採用しているため、背の低い小動物は「水平エリア」に届かず、誤動作を大幅に軽減できます。
180°の範囲をカバーできますか？ はい、MS-12F-Nは内部に2つのセンサーモジュールを搭載しており、それぞれを左右に90°ずつ振ることで、1台で合計180°の範囲を警戒可能です。
雨が直接かかる場所に設置できますか？ 防雨構造（IP54相当）のため、屋外の壁面やポールに設置可能です。ただし、常時水に浸かる場所や、高圧洗浄機などの水流を直接当てる場所は避けてください。
検知距離を5m程度に制限することは可能ですか？ 可能です。内部の検知距離調整レバーを操作することで、最長12mから最短2mまで10段階で下向きエリアの角度を調整し、距離をカットできます。
電源に極性はありますか？ いいえ、DC10.5〜30Vの範囲で極性なし（無極性）のため、施工時の誤配線を防ぎ、現場作業を簡略化できます。
夜間だけライトを点灯させるために使えますか？ はい、昼夜判別ボリュームを調整することで、周囲が暗い時のみ検知出力を行う設定が可能です。
ガラス窓越しに外の人間を検知できますか？ いいえ。パッシブセンサーは熱線（赤外線）の変化を捉えるため、一般的なガラスは赤外線を遮断してしまい、検知できません。
「ANDモード」と「ORモード」の違いは何ですか？ ORモードは上下段どちらかが検知すれば発報します。ANDモードは上下段両方のエリアで検知が必要で、より厳しい条件での誤報対策が必要な場所で使用します。
接点出力の時間は調整できますか？ はい、本体内部のボリュームにより、検知後の保持時間を約2秒〜5分の間で調整可能です。
