TAKEX（竹中エンジニアリング）パッシブセンサー面警戒（カーテン）型長距離35m 屋外・屋内兼用

PIR-T35N(G) 屋外・屋内用パッシブセンサー面警戒型 35m用グレー

独自のトリプルミラー方式と高度な信号処理アルゴリズムを採用し、最大35mの超ロングスパン警戒を実現した屋外・屋内用パッシブセンサーです。失報と誤動作を大幅に低減し、外壁沿いや窓ライン、外周監視において最高クラスの信頼性を提供します。

型番： PIR-T35N(G)
方式： パッシブインフラレッド方式（トリプルミラー＋ファジィ処理）
警戒エリア： 面警戒型（最長35m / カーテン状エリア）
設置高さ： 2.0m 〜 6.0m（運用モードによる）
電源電圧： DC9〜28V（無極性）

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

工場・倉庫・ビル外壁沿いの侵入監視
長距離の窓ライン・フェンス沿いの警備
小動物による誤報が懸念される屋外環境
高所設置が必要な防犯現場（最大6m）
照明やカメラシステムとの連動運用

導入前に確認したいポイント

センサー前方35mまでの地面は水平ですか？
太陽光や車のライトが直射しない位置ですか？
揺れる樹木や排気ダクトがエリア内にありませんか？
ガラス越しに屋外を検知することはできません
配線距離による電圧降下（DC9V以上維持）に注意

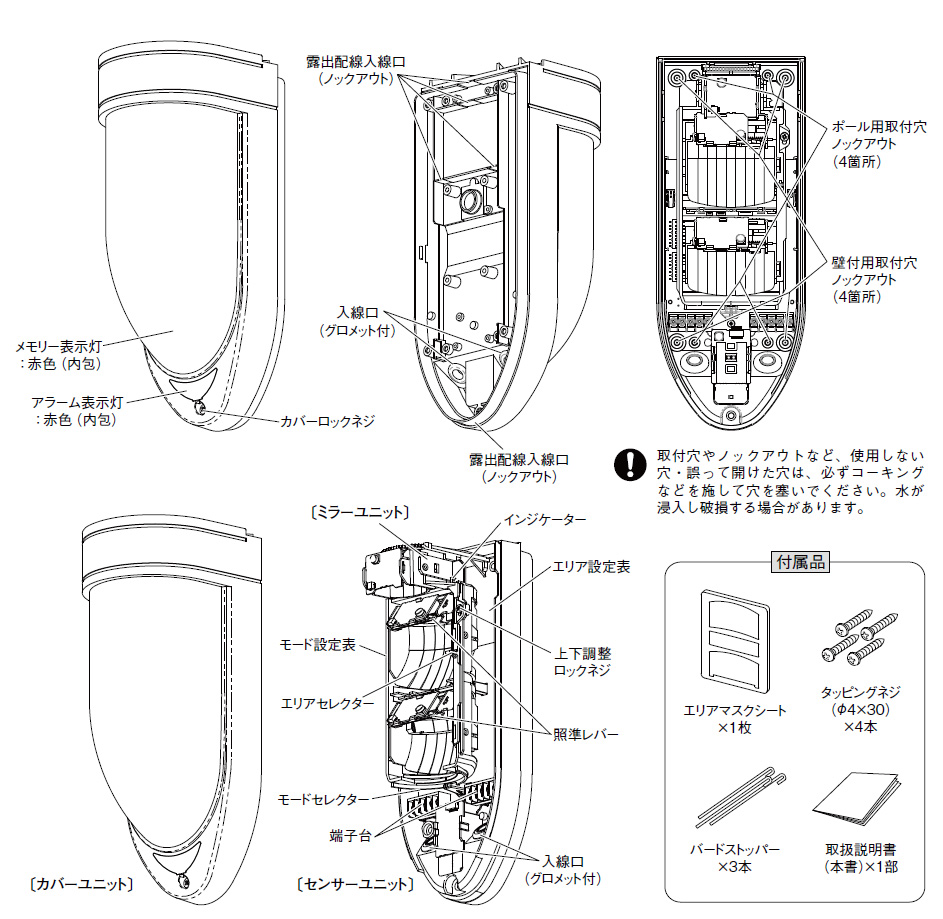

特長

独自のエリアを構成するトリプルミラー方式

内部に3組の独立した光学系ユニットと新規開発のツイン型素子を搭載。独自の配置設計により、35mもの長距離において、従来のセンサーでは困難だった「失報の防止」と「誤動作の低減」を高次元で両立しました。外観からはエリアの向きが分かりにくいため、セキュリティ性にも優れています。

小動物・気象変化による誤動作を極限まで低減

ミラーごとに独立した検出部を採用し、信号処理アルゴリズムによって猫などの小動物を識別・キャンセルします。さらに付属のバードストッパーを天面に取り付けることで、鳥の付着による不要な警報を物理的に防ぎます。また、温度補償回路を搭載し、夏場の人体と周囲温度の差が少ない環境でも確実に検知します。

設置自由度を高める幅広い取付高さと調整機能

標準的な2.0m〜3.5mの高さに加え、高密度モードを使用することで最大6mの高所設置にも対応。いたずら防止や死角の低減に寄与します。エリア角度調整は水平±90°、上下17°と広く、付属のエリアマスクシートで不要な検知範囲を細かくカットすることも可能です。

    選定時に評価したい強み
    35mの超ロングスパン： 1台で広範囲の外壁面をカーテン状にガード。
自己診断システム： 素子破損、断線、電圧異常を常時監視し、LED点滅で通知。
雷対策（サージ強化）： 屋外利用を想定し、CE規格準拠の耐サージ性能を装備。
多彩な出力： 警報出力（a/b切替）に加え、カメラ起動用のオフディレイ出力も搭載。



施工・設置ガイド

運用モードと取付高さの選定

運用モード	推奨取付高さ	主な運用目的
低所モード	2.0m 〜 2.5m	標準的な外壁沿いや窓ラインの警戒
標準モード	2.5m 〜 3.5m	汎用性の高い見下ろし警戒
高所モード	3.5m 〜 4.0m	高い位置からの侵入者捕捉
高密度モード	2.0m 〜 6.0m	隙間のない警戒が必要な高所設置用

LED表示・動作状態

状態	LED表示パターン	内容と対処方法
ウォームアップ	約1分間点滅	電源投入直後の安定待ち状態。
侵入検知	約2秒間点灯	警戒エリア内での検知動作。
電源電圧異常	連続点灯	供給電圧が約8.5V以下。配線距離や電源を確認。
カバー監視異常	連続点滅（高速）	カバー開閉後に発生。閉鎖状態で2回歩行検知すると復旧。
自己診断異常	連続点滅（低速）	焦電素子の破損や内部断線。本体交換が必要です。

製品仕様

項目	内容
品名	屋外・屋内用パッシブセンサー
品番	PIR-T35N(G)
検出方式	パッシブインフラレッド方式（トリプルミラー＋ファジィ処理）
警戒エリア	面警戒型　最長部35m　※標準モード時、46本（23対）
電源電圧	DC9?28V（極性なし）
消費電流	40mA以下
警報出力	接点方式：無電圧半導体接点a／b接点切替式接点動作：侵入検知…ワンショット動作、カバー監視異常・自己診断異常等…連続出力接点定格：AC／DC24V・0.25A（抵抗負荷 / 接点保護抵抗3.3Ω内蔵）
起動出力	接点方式：無電圧半導体接点a接点接点動作：侵入検知…ワンショット動作／オフディレイ動作切替式接点定格：AC／DC24V・0.25A（抵抗負荷 / 接点保護抵抗3.3Ω内蔵）
タンパー出力	接点方式：無電圧機械式接点b接点（連続出力）接点定格：AC／DC24V・0.1A（抵抗負荷 / 接点保護抵抗3.3Ω内蔵）
アラーム表示灯	赤色LED：侵入検知（点灯）、異常発生時（点灯/点滅） ※モードによりON/OFF可
メモリー表示灯	赤色LED：メモリー表示時（点灯/点滅）
付帯機能	感度設定、運用モード設定、メモリー表示、自己診断、電源電圧監視、温度補償、タンパー、照準、環境対応強化、壁沿検知、ウォークテスト、近方エリア無効、起動出力時間設定、長期診断
取付高さ	2.0?6.0m（運用モードにより異なる：低所2.0-2.5m/標準2.5-3.5m/高所3.5-4.0m/高密度2.0-6.0m）
エリア角度調整	水平方向：±45°（5°ピッチ）、上下方向：17°（無段階調整）
使用可能周囲温度	?25?＋55℃（結露、氷結なきこと）
設置場所	屋外／屋内の壁面（別売品でポール・天井取付可）
保護等級	IP55相当
配線接続	端子式（M2.6セルフアップ端子）
質量	約600g
外観	本体：樹脂（グレー）、窓：樹脂（ホワイト）

FAQ

Q：検知距離は35m固定ですか？ A：最大35mですが、内部のエリアセレクターおよび上下角度調整により、設置環境に合わせて短く調整することも可能です。

Q：猫やカラスなどの小動物で誤報しませんか？ A：独立した3ユニットの信号処理により、小動物を判別してキャンセルする機能を備えています。また、バードストッパーにより鳥の影響も低減できます。

Q：窓ガラス越しに外を通る人を検知できますか？ A：いいえ。パッシブインフラレッド方式はガラスを透過しないため、室内からガラス越しに屋外を検知することはできません。

Q：電源を入れてもLEDが点滅し続けて検知しません。 A：電源投入直後（約1分）はウォームアップのため点滅します。その後も高速点滅する場合はカバー監視異常ですので、カバーを閉じてエリア内で2回検知動作を行ってください。

Q：取付高さはどのくらいが推奨ですか？ A：標準的には2.5m〜3.5mですが、高密度モード設定時には最大6.0mまで対応可能です。設定モードと高さを一致させる必要があります。

Q：夜間だけ検知するように設定できますか？ A：センサー単体に昼夜判別機能はありません。外部のタイムスイッチやコントローラー、または連動するカメラ側の設定で運用時間を管理してください。

Q：落雷が心配ですが対策はされていますか？ A：CE規格 EN61000-4-5に準拠し、耐サージ性能を強化しています。ただし、直撃雷を完全に防ぐものではないため避雷器等の併用も検討ください。

Q：雨の当たる屋外でも直接設置できますか？ A：はい、IP55相当の防雨構造（IP55）ですので、屋外の壁面に直接設置してご使用いただけます。

Q：感度の調整はできますか？ A：内部のDIPスイッチにより、130%（高感度）、100%（標準）、70%（低感度）、40%（最低感度）の4段階に切り替えが可能です。

Q：カメラを起動するための信号を出せますか？ A：はい。警報出力とは別に「起動出力」端子があり、ワンショットまたは30秒のオフディレイ出力としてカメラ等の外部機器を制御できます。
