TAKEX（竹中エンジニアリング）屋外・屋内用パッシブセンサー立体警戒15m 小動物誤作動低減高所取付対応

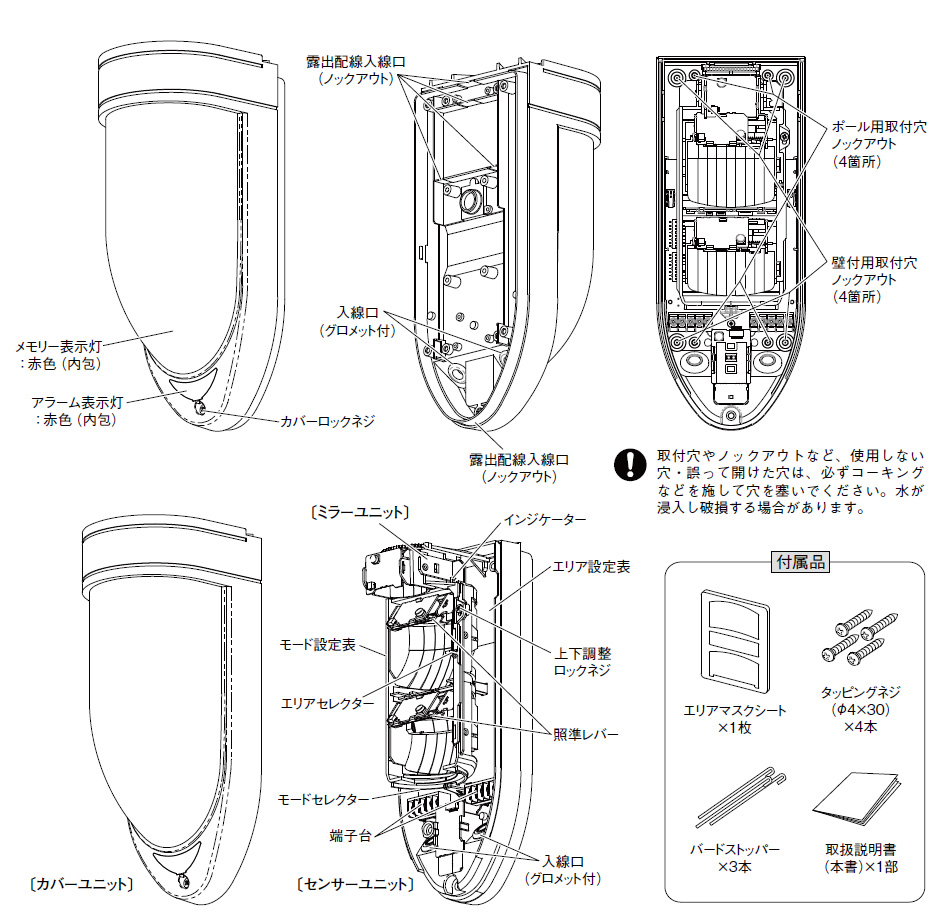

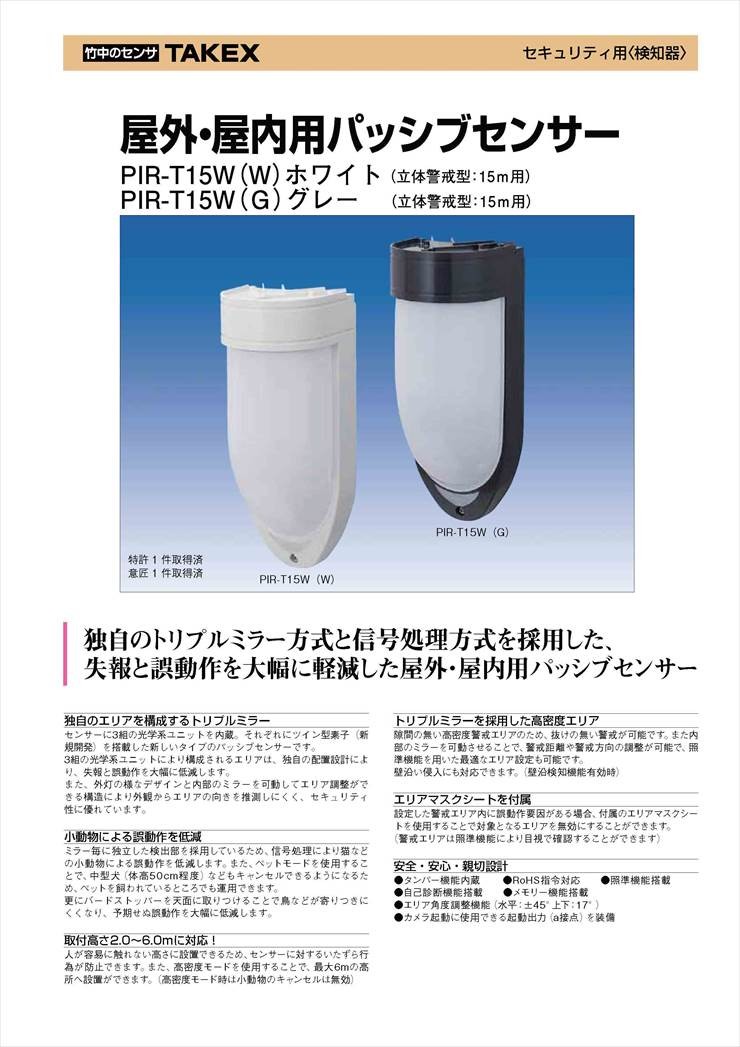

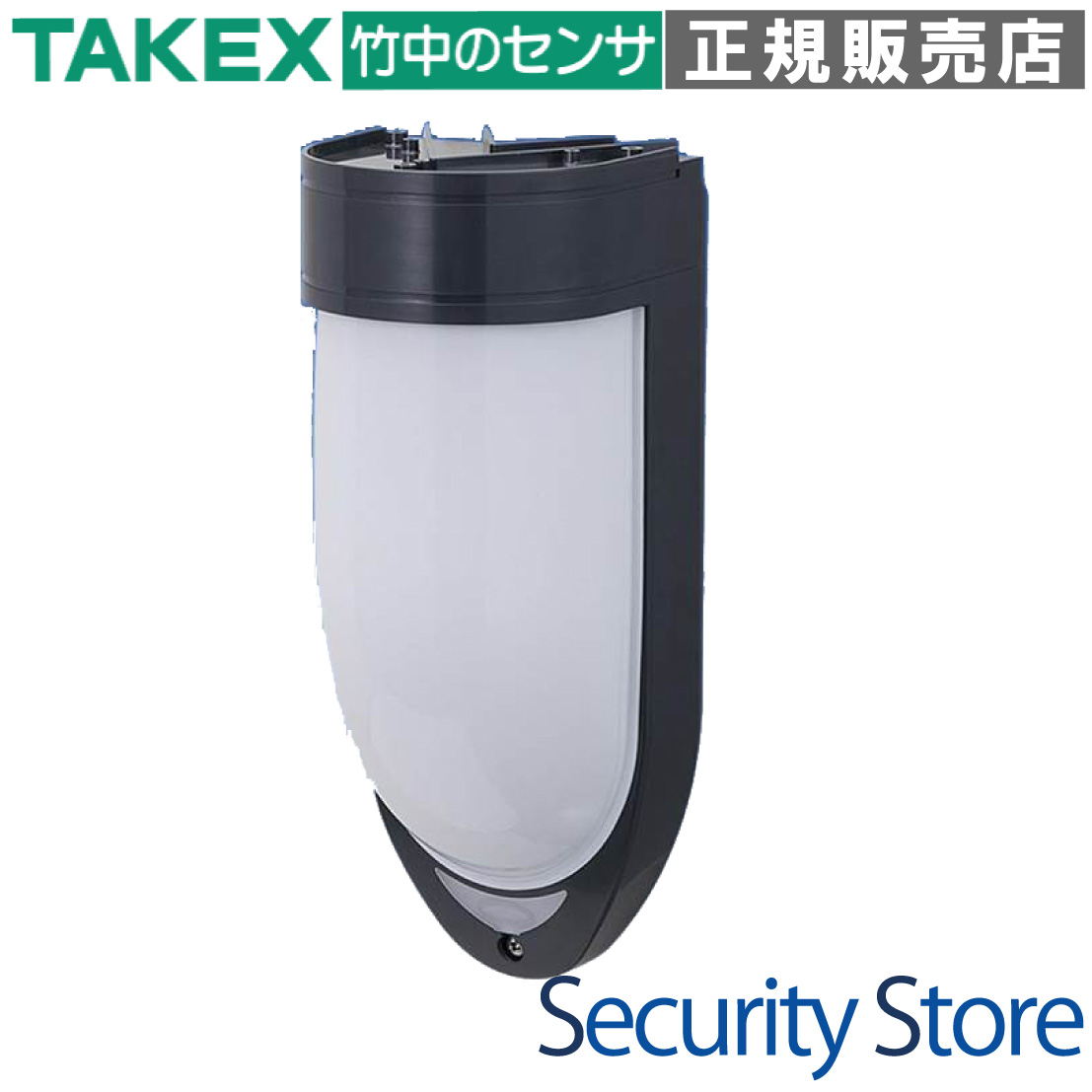

PIR-T15W(G) 屋外・屋内用パッシブセンサー立体警戒型:15m用グレー

独自のトリプルミラー方式と高度な信号処理を採用し、屋外の過酷な環境下でも失報と誤動作を極限まで抑えた高性能パッシブセンサーです。最大15mの広範囲警戒に加え、最大6mの高所設置や小動物の弁別機能を備え、BtoBのセキュリティ現場で高い信頼性を発揮します。

型番： PIR-T15W(G)
製品名： 屋外・屋内用パッシブセンサー立体警戒型:15m用グレー
検知方式： パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
主な用途： オフィスビル、工場、駐車場、倉庫の屋外周壁警戒、ペット共生エリアの防犯
設置場所： 屋外・屋内（壁面・ポール・天井軒下対応 ※オプション要）
電源電圧： DC9?28V（無極性）

資料ダウンロード

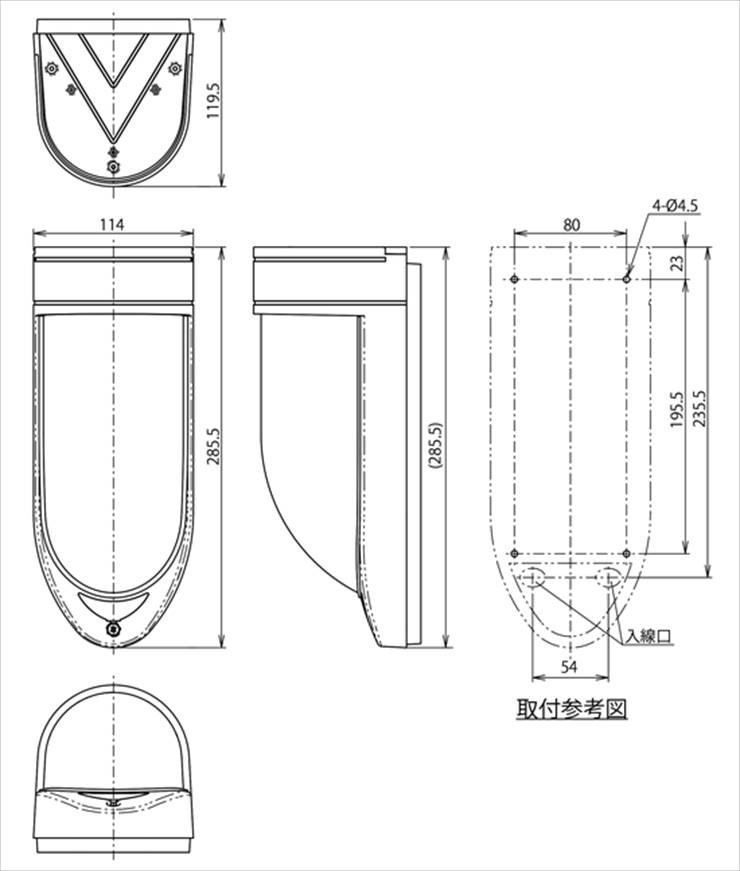

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

風雨や草木の揺れがある屋外環境
犬や猫などの小動物が徘徊する場所
体育館や吹き抜けなど天井が高い空間
いたずら防止が必要な公共施設周辺
カメラや照明を連動させたい防犯現場

導入前に確認したいポイント

取付高さ（2.0m?6.0m）の確認
電源電圧（DC9?28V）の確保
警戒エリア内の障害物（日光、エアコン室外機等）
地面の傾斜（検知距離に影響します）
設定モードの選択（ペット/高密度など）

特長

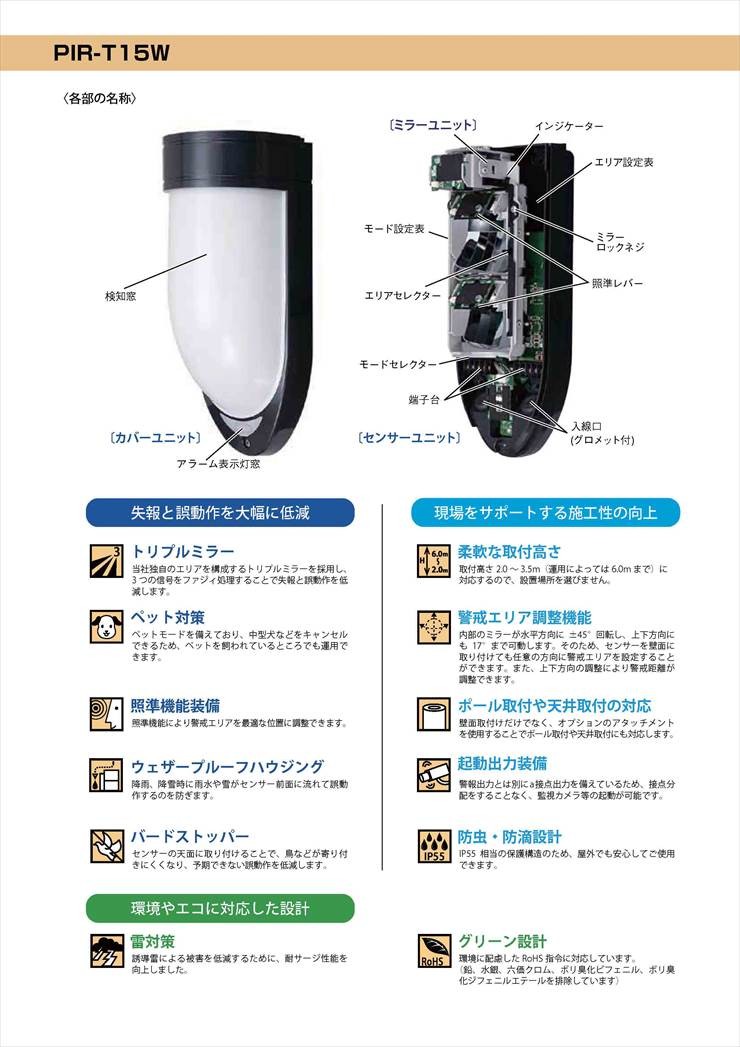

独自のエリアを構成するトリプルミラー

センサー内部に3組の光学系ユニット（独立ミラー）を搭載。それぞれに新開発のツイン型素子を配置することで、最大80ゾーンの高密度な警戒エリアを形成します。この3段の検知情報を統合処理することで、風による揺れや小動物の動きによる誤報を大幅に低減し、確実な侵入検知を実現します。

小動物による誤動作を低減するペットモード

ミラー毎に独立した検出ロジックを採用。ペットモード（取付高2.5?3.0m）を設定することで、猫や中型犬程度の動物による反応をキャンセル可能です。さらに、付属のエリアマスクシートを併用することで、現場に合わせた精密なエリア除外設定が行えます。

最大6.0mの高所取付に対応

標準的な壁面設置（2.0?3.5m）に加え、高密度モードを選択することで最大6.0mまでの高所設置が可能になります。人が容易に触れない高さへ設置することで、センサー本体へのいたずらや無効化行為を未然に防ぐことができます。

    選定時に評価したい強み
    信頼性の高い独自アルゴリズム： 第2世代ファジィ処理により、屋外環境特有のノイズを強力に排除します。
多彩な出力端子： 警報出力（a/b切替）のほか、カメラ起動専用の「起動出力（a接点）」を独立して装備。
優れた施工支援機能： 内部LEDによる照準機能や、設置後の死活を監視する長期診断機能を搭載しています。
高い環境耐性： IP55相当の防雨構造に加え、温度補償機能により夏場の失報も防止します。



施工・設置ガイド

本機は設置環境の特性に合わせて「運用モード」を物理スイッチで切り替える必要があります。各モードの規定高さを守ることで、設計通りの検知性能を発揮します。

運用モード	取付高さ規定	主な特徴
低所モード	2.0m 〜 2.7m	人間と小動物の弁別を重視する標準設定。
高所モード	2.7m 〜 3.5m	やや高い壁面からの広域監視向け。
ペットモード	2.5m 〜 3.0m	犬・猫等の誤動作を低減。要マスクシート調整。
高密度モード	2.0m 〜 6.0m	高天井や吹き抜けからの見下ろし警戒に最適。

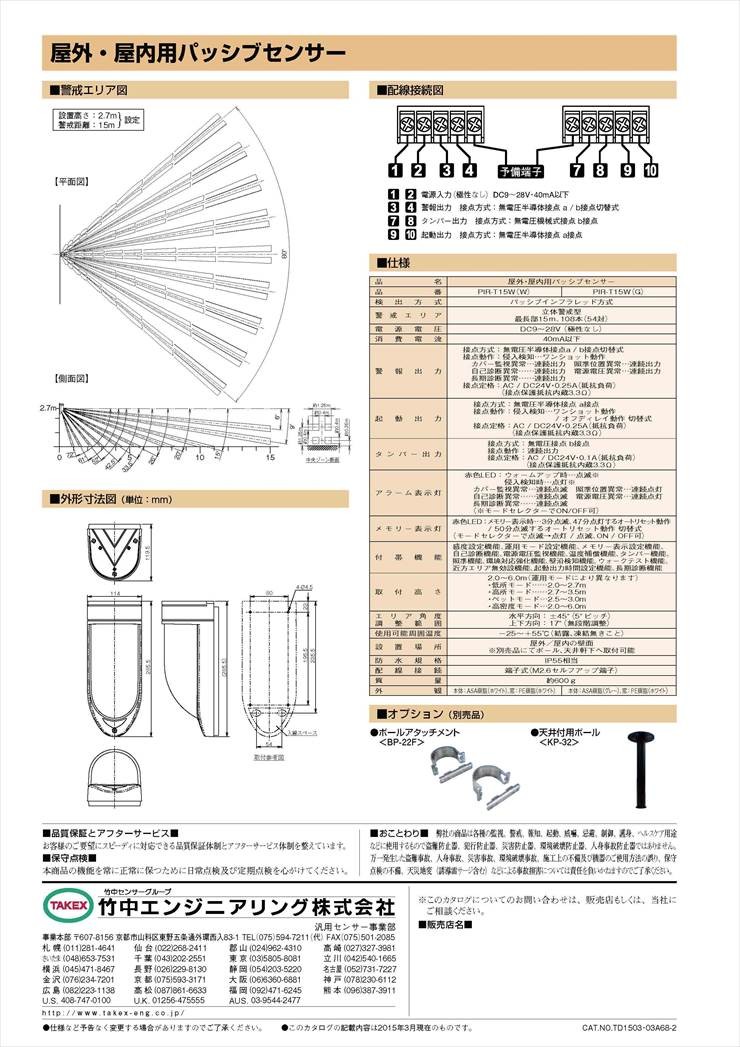

製品仕様

項目	内容
品名	屋外・屋内用パッシブセンサー
品番	PIR?T15W（G）
検出方式	パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
警戒エリア	立体警戒型最長部15m、108本（54対）
電源電圧	DC9?28V（極性なし）
消費電流	40mA以下
警報出力	接点方式：無電圧半導体接点a／b接点切替式接点動作：侵入検知…ワンショット動作、カバー監視異常・照準位置異常・自己診断異常・電源電圧異常・長期診断異常…連続出力接点定格：AC／DC24V・0.25A（抵抗負荷、保護抵抗内蔵3.3Ω）
起動出力	接点方式：無電圧半導体接点a接点接点動作：侵入検知…ワンショット動作／オフディレイ動作切替式接点定格：AC／DC24V・0.25A（抵抗負荷、保護抵抗内蔵3.3Ω）
タンパー出力	接点方式：無電圧機械式接点b接点接点動作：連続出力接点定格：AC／DC24V・0.1A（抵抗負荷、保護抵抗内蔵3.3Ω）
アラーム表示灯	赤色LED：ウォームアップ時…点滅、侵入検知時…点灯（※切替可）カバー監視異常・自己診断異常・長期診断異常…連続点滅、照準位置異常・電源電圧異常…連続点灯
メモリー表示灯	赤色LED：メモリー表示時 3分点滅+47分点灯、または50分点滅のオートリセット動作切替式
付帯機能	感度設定、運用モード設定、メモリー表示設定、自己診断、電源電圧監視、温度補償、タンパー、照準、環境対応強化、壁沿検知、ウォークテスト、近方エリア無効、起動出力時間設定、長期診断
取付高さ	2.0?6.0m（低所:2.0-2.7m、高所:2.7-3.5m、ペット:2.5-3.0m、高密度:2.0-6.0m）
エリア角度調整	水平方向：±45°（5°ピッチ）、上下方向：17°（無段階調整）
使用可能周囲温度	?25?＋55℃（結露、氷結なきこと）
設置場所	屋外／屋内の壁面（オプション併用でポール・天井可）
保護等級	IP55相当
配線接続	端子式（M2.6セルフアップ端子）
質量	約600g
外観	本体：樹脂（グレー）、窓：樹脂（ホワイト）

FAQ

Q：最大何メートルまで検知できますか？ A：最長部で15mの検知が可能です。エリアセレクターや付属のマスクシートにより、設置環境に合わせて距離を短縮調整することもできます。

Q：高い場所に設置したいのですが、最大何メートルまで可能ですか？ A：高密度モードを使用することで、最大6.0mの高さまで設置可能です。

Q：猫や犬を飼っていますが、誤報は出ませんか？ A：ペットモード（取付高2.5?3.0m）を使用することで、地面を移動する小動物による誤動作を大幅に軽減できます。

Q：雨のかかる屋外でも直接設置できますか？ A：はい、IP55相当の防雨構造のため屋外設置が可能です。ただし、入線口などには確実なコーキング処理を行ってください。

Q：電源の極性はありますか？ A：無極性（DC9?28V）ですので、施工時の結線ミスを低減できます。

Q：防犯カメラと連動させることはできますか？ A：可能です。警報出力端子のほか、カメラ起動に最適な「起動出力（a接点）」を独立して備えています。

Q：LEDがずっと点滅しているのですが、故障ですか？ A：点滅パターンにより、カバーが閉まっていない、自己診断異常、または電源電圧低下などの異常を知らせています。仕様表のLED表示項目を確認してください。

Q：夏場の気温上昇時に検知性能は落ちませんか？ A：温度補償機能を搭載しており、背景温度と人体温度の差が少ない場合でも自動的に感度を調整し、失報を防ぎます。

Q：夜間だけ動作させることはできますか？ A：本機単体にタイマー機能はありませんが、接続するコントローラー側の設定で夜間のみ警戒させることが一般的です。

Q：カバーを開けられた時に異常を知らせる機能はありますか？ A：はい、タンパー出力を備えており、カバーの開放を即座に通知します。
