パッシブセンサー ラウンド警戒型 Φ18m TAKEX 竹中エンジニアリング [PA-6810B(BL)]

パッシブセンサー ラウンド警戒型 Φ18m TAKEX 竹中エンジニアリング [PA-6810B(BL)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー 360度ラウンド警戒 ブラックモデル 低消費電流

PA-6810B(BL)：パッシブセンサー ラウンド警戒型 Φ18m ブラック

PA-6810B(BL)は、天井設置により360度全周囲をカバーするラウンド警戒型パッシブセンサーのブラックモデルです。最大直径18m（天井高5m時）の広範囲を一機で監視可能。低消費電流設計により、システムの省エネ化と導入コストの低減を実現しながら、意匠性の高い天井空間へ目立たず自然に調和します。

  • 型番： PA-6810B(BL)
  • 製品名： パッシブセンサー（ラウンド警戒型）ブラック
  • 方式 / カテゴリ： パッシブインフラレッド（PIR）方式
  • 主な用途： 店舗、ロビー、美術館、寺社仏閣等の広域監視
  • 設置場所 / 対応環境： 屋内天井面（最大取付高さ 5.0m）
  • 電源 / 通信： DC 7V ? 30V（無極性） / 8mA以下の低消費電流

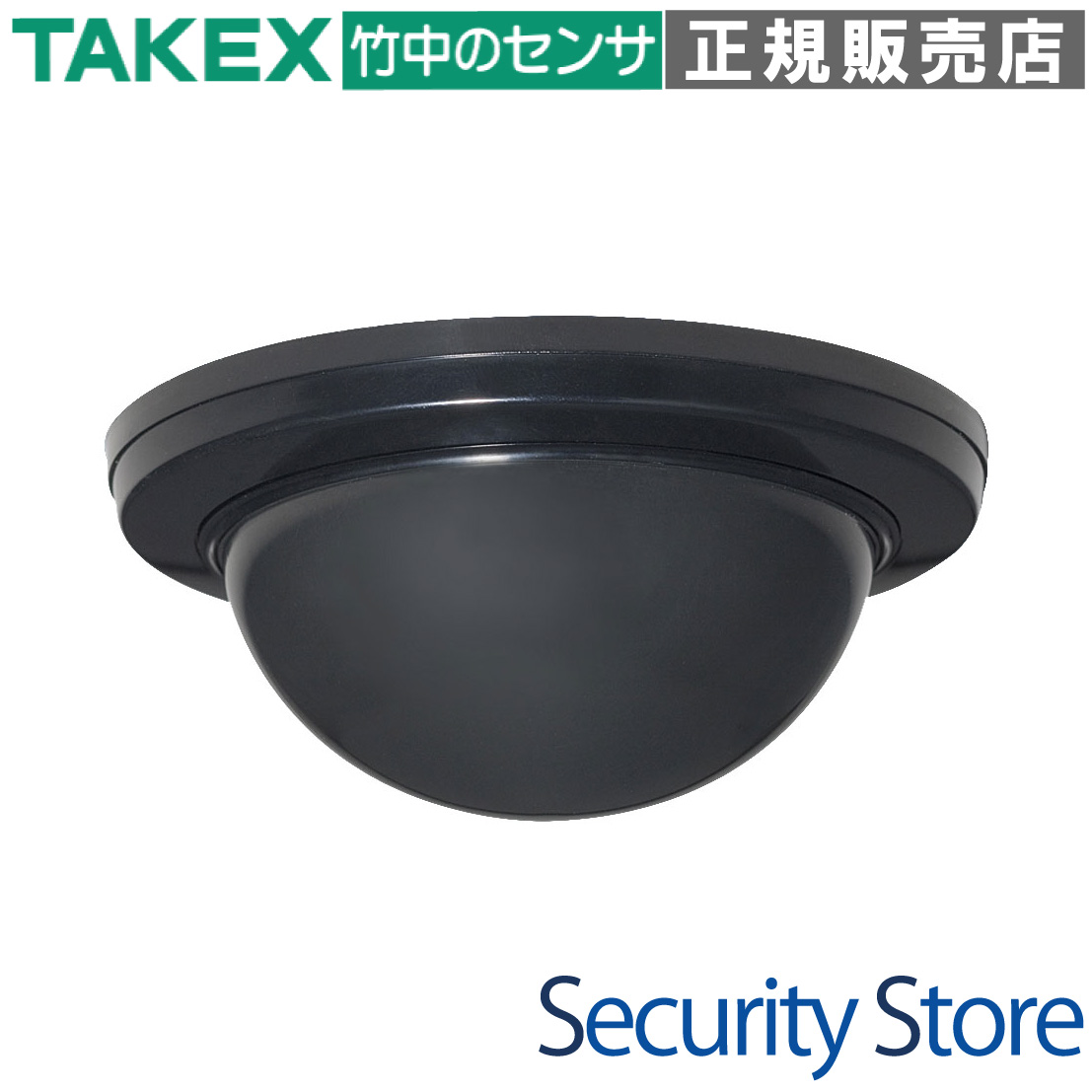

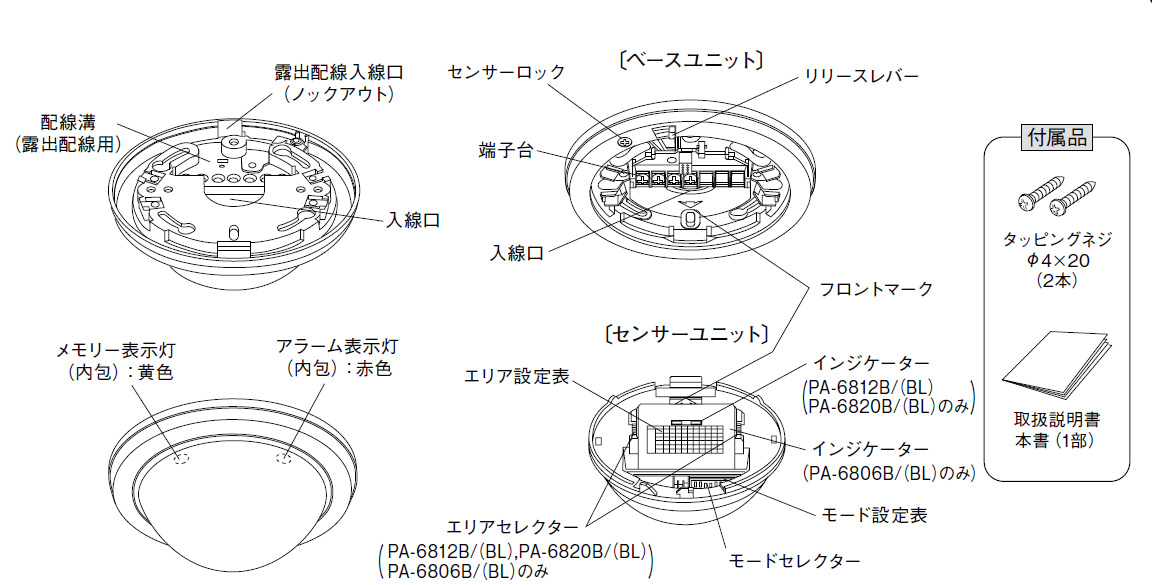

PA-6810B(BL) パッシブセンサー ラウンド警戒型 ブラックの製品画像

資料ダウンロード

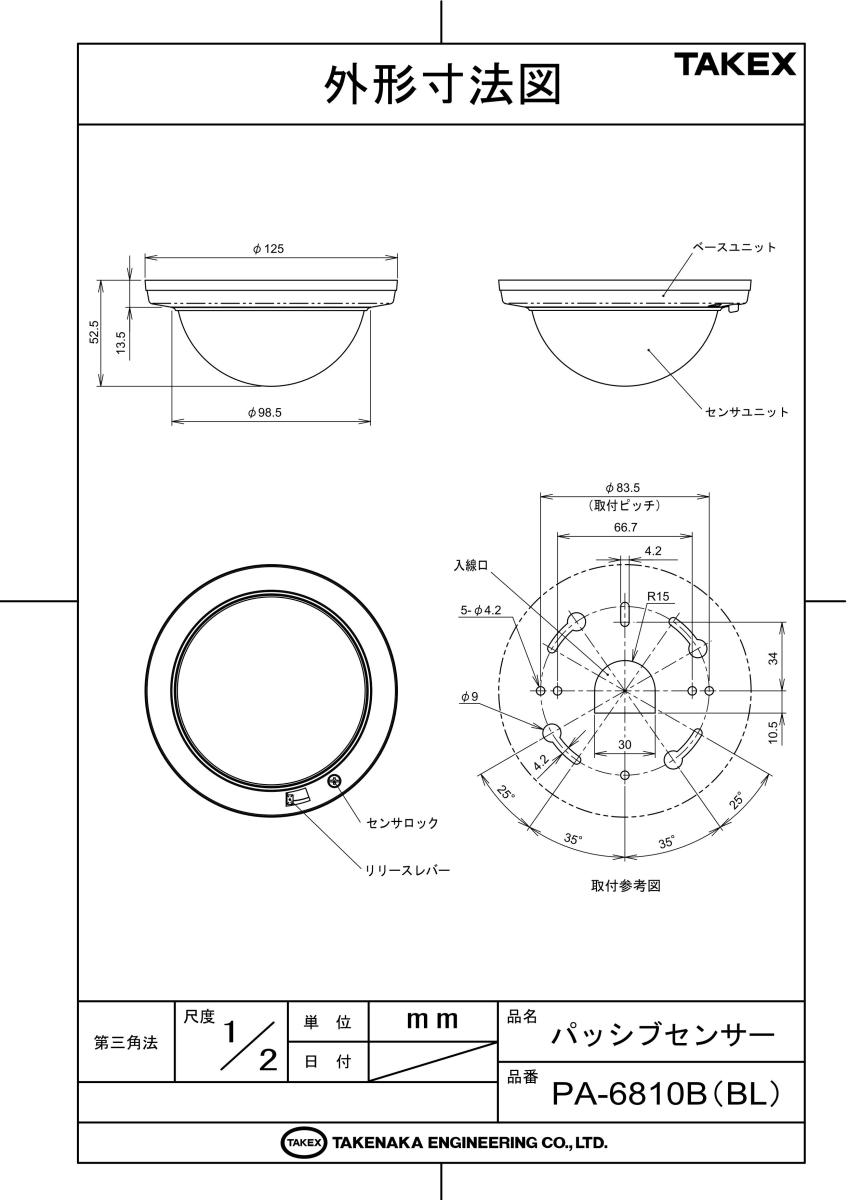

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 美術館や寺社仏閣など意匠性が求められる施設の監視
  • 黒天井を採用したモダンな店舗やオフィスの広域検知
  • 天井高のあるロビーやエントランスの侵入監視
  • 広範囲を1台で効率的にカバーしたい空間
  • 省エネ・長距離配線が必要な大規模システム

導入前に確認したいポイント

  • 天井高に応じた警戒直径（Φ）の適合性確認
  • エアコンの吹き出し口付近など急激な温度変化の回避
  • ガラスや遮蔽物越しでは検知できない特性の留意
  • センサーに向かって直進する動きへの感度低下の理解

特長

圧倒的な省エネ設計（低消費電流・低電圧対応）

消費電流を当社従来品比約3分の1（8mA）に低減。これにより従来よりも小型の電源装置を利用でき、システム全体のコストダウンを可能にします。また、動作電圧はDC7?30Vと幅広く、配線抵抗による電圧ドロップを気にすることなく線材選定や長距離配線が行えるため、既存配線のリニューアルにも適しています。

空間に溶け込むブラックラインナップ

神社仏閣、博物館、店舗などの黒天井や暗いトーンの意匠に調和するブラック仕様。背景に溶け込むことでセンサーの存在感を抑え、施設の美観を損なうことなく確実なセキュリティを提供します。なお、LEDの視認性や検知感度はホワイトモデルと同等の高性能を維持しています。

360度 Φ18mをカバーする独自の光学技術

独自の多分割レンズと鋭い警戒エリアを構成する光学技術により、天井高5m設置時で直径18mという広大なエリアをカバー。可動ミラーの採用により、設置環境に合わせて効果的な検知性能を発揮するエリア設定が可能です。

選定時に評価したい強み

  • 高い安定性： 独自CPUによる信号処理で、電気ノイズ等による誤動作を徹底排除。
  • 施工性の向上： スナップイン方式の採用により、ベースへの脱着がワンタッチでスムーズ。
  • 柔軟な機能設定： 感度切替（4段階）、カウント切替、警報出力（a/b接点）を任意に設定可能。
  • オートリセットメモリー： 発報履歴を表示灯で確認でき、50分後に自動消灯する便利な機能を搭載。

施工・設置ガイド

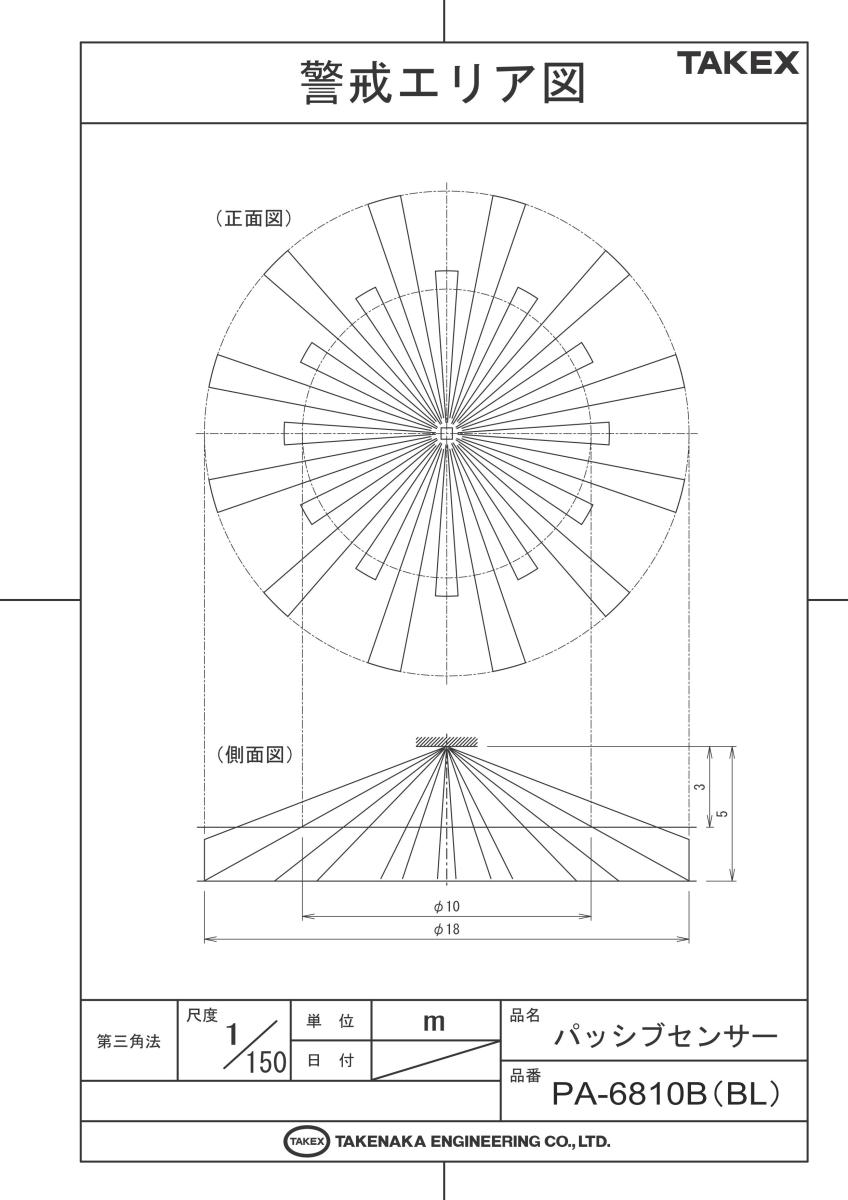

取付高さと警戒範囲（直径）

取付天井高さ 警戒範囲（直径） 備考
2.0m 約 7.0m 低天井設置時
2.5m 約 9.0m 標準設置時
3.0m 約 10.0m オフィス・店舗等
4.0m 約 14.0m 高天井設置時
5.0m 約 18.0m 最大対応高さ

LEDインジケーターの動作

LED名称 色 状態 意味・内容
アラーム表示灯 赤 点滅 電源投入後のウォームアップ中（約1分間）
点灯 警報信号出力中（ワンショット 約2秒）
メモリー表示灯 黄 点滅 メモリー起動中（最初の3分間）
点灯 メモリー保持中（点滅終了後、47分間）

設定・配線仕様

内部スイッチ（モードセレクター）設定

SW番号 設定項目 ON（上側） OFF（下側） 出荷時
1 アラーム表示灯 警報時点灯 常時消灯 ON
2 メモリー表示灯 有効（オートリセット） 無効（消灯） OFF
3 警報出力論理 a接点（N.O.） b接点（N.C.） OFF
4・5 感度設定 60% / 80% / 100% / 120% 切替 100%
6・7 カウント設定 1回 / 2回 / 3回 / 4回 切替 2回

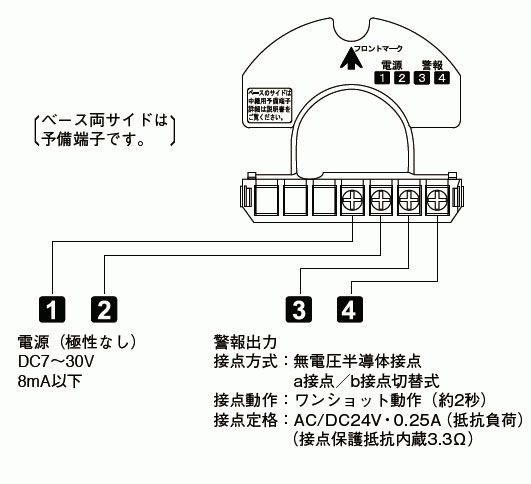

端子配列と配線距離（単線 φ0.65mm使用時）

  • 端子 1-2： 電源入力（DC 7V ? 30V 無極性）
  • 端子 3-4： 警報出力（無電圧半導体接点）
  • 最大配線距離： DC12V時：3,000m / DC24V時：10,200m

トラブルシューティング

状態 想定原因 処置
全く動作しない 電源電圧の不足、またはウォームアップ中 テスターで電圧(DC7-30V)を確認。1分間待機。
検知が不安定 カバーの汚れ、カウント設定の不適合 柔らかい布で清掃。カウント回数を減らす。
人がいないのに動作 エリア内の可動体、急激な温度変化 植物やカーテンを避ける。空調の向きを調整。
赤LEDが点灯したまま 自己診断による内部故障検知 電源を再投入し、改善しない場合はユニット交換。

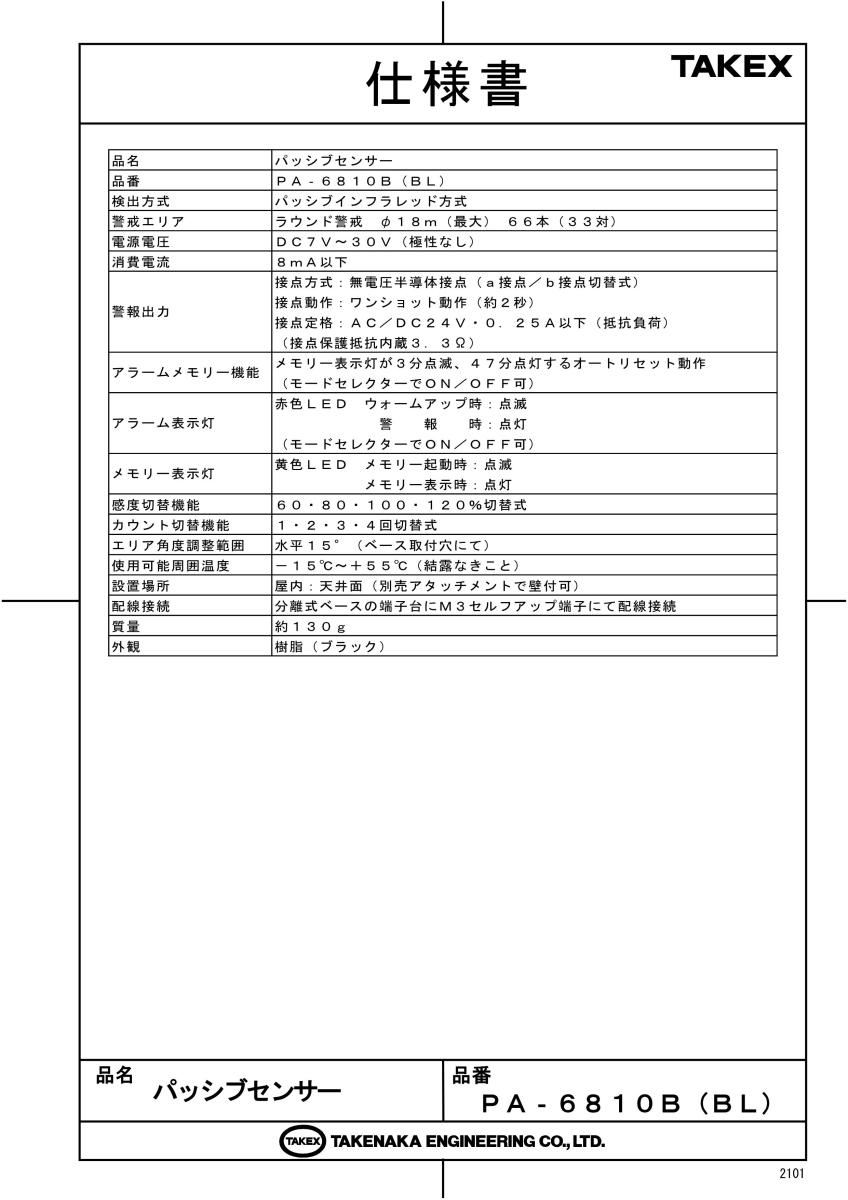

製品仕様

項目 内容
品名 パッシブセンサー
品番 PA-6810B（BL）
検出方式 パッシブインフラレッド方式
警戒エリア ラウンド警戒　φ18m（最大）　66本（33対）
電源電圧 DC7V〜30V（極性なし）
消費電流 8mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット動作（約2秒）
接点定格：AC／DC24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能 メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON／OFF可）
アラーム表示灯 赤色LED　ウォームアップ時：点滅／警報時：点灯（モードセレクターでON／OFF可）
メモリー表示灯 黄色LED　メモリー起動時：点滅／メモリー表示時：点灯
感度切替機能 60・80・100・120%切替式
カウント切替機能 1・2・3・4回切替式
エリア角度調整範囲 水平15°（ベース取付穴にて）
使用可能周囲温度 ?15℃〜＋55℃（結露なきこと）
設置場所 屋内：天井面（別売アタッチメントで壁付可）
配線接続 分離式ベースの端子台にM3セルフアップ端子にて配線接続
外観 樹脂（ブラック）
質量 約130g

FAQ

Q：PA-6810B(BL)は屋外での使用は可能ですか？ A：いいえ、本製品は屋内専用です。雨水や急激な温度変化の影響を受ける屋外環境では誤動作の原因となりますので避けてください。
Q：最大で何メートルの高さまで取り付けできますか？ A：最大5.0mまで対応しています。この時の警戒範囲は直径約18mとなります。
Q：電源の極性はありますか？ A：無極性（極性なし）設計ですので、DC 7V ? 30Vの範囲内であればプラスマイナスを気にせず接続可能です。
Q：警報出力のa接点とb接点を切り替える方法は？ A：センサーユニット内部のモードセレクター（DIPスイッチ）の3番を切り替えることで設定可能です。
Q：アラームメモリー機能の解除方法は？ A：オートリセット機能を搭載しているため、発報から合計50分経過すると自動的に消灯します。電源の再投入でもリセット可能です。
Q：ガラス越しに外の動体を検知できますか？ A：パッシブインフラレッド方式の特性上、赤外線はガラスを透過しないため、窓越しやアクリル越しでの検知はできません。
Q：低消費電流（8mA）の具体的なメリットは何ですか？ A：小容量の電源装置が使用できるためコスト削減に寄与するほか、電圧ドロップに強いため細い線材や長距離配線が可能になります。
Q：ホワイトモデルとの性能差はありますか？ A：性能および感度に違いはありません。設置場所の意匠に合わせてブラック（BL）またはホワイトをお選びください。
Q：カウント切替機能はどのように使い分けますか？ A：通常の運用は「2回」を推奨します。環境ノイズや熱源の揺らぎで誤報が懸念される場合は「3回」や「4回」に設定して安定性を高めます。
Q：電源投入直後に赤色LEDが点滅するのは故障ですか？ A：故障ではありません。回路の安定を待つ「ウォームアップ状態（約1分間）」を示しており、終了後に通常監視に移行します。
