パッシブセンサー ラウンド警戒型 Φ20m TAKEX 竹中エンジニアリング [PA-6820B(BL)]

パッシブセンサー ラウンド警戒型 Φ20m TAKEX 竹中エンジニアリング [PA-6820B(BL)]

販売価格: 会員のみ販売

商品詳細

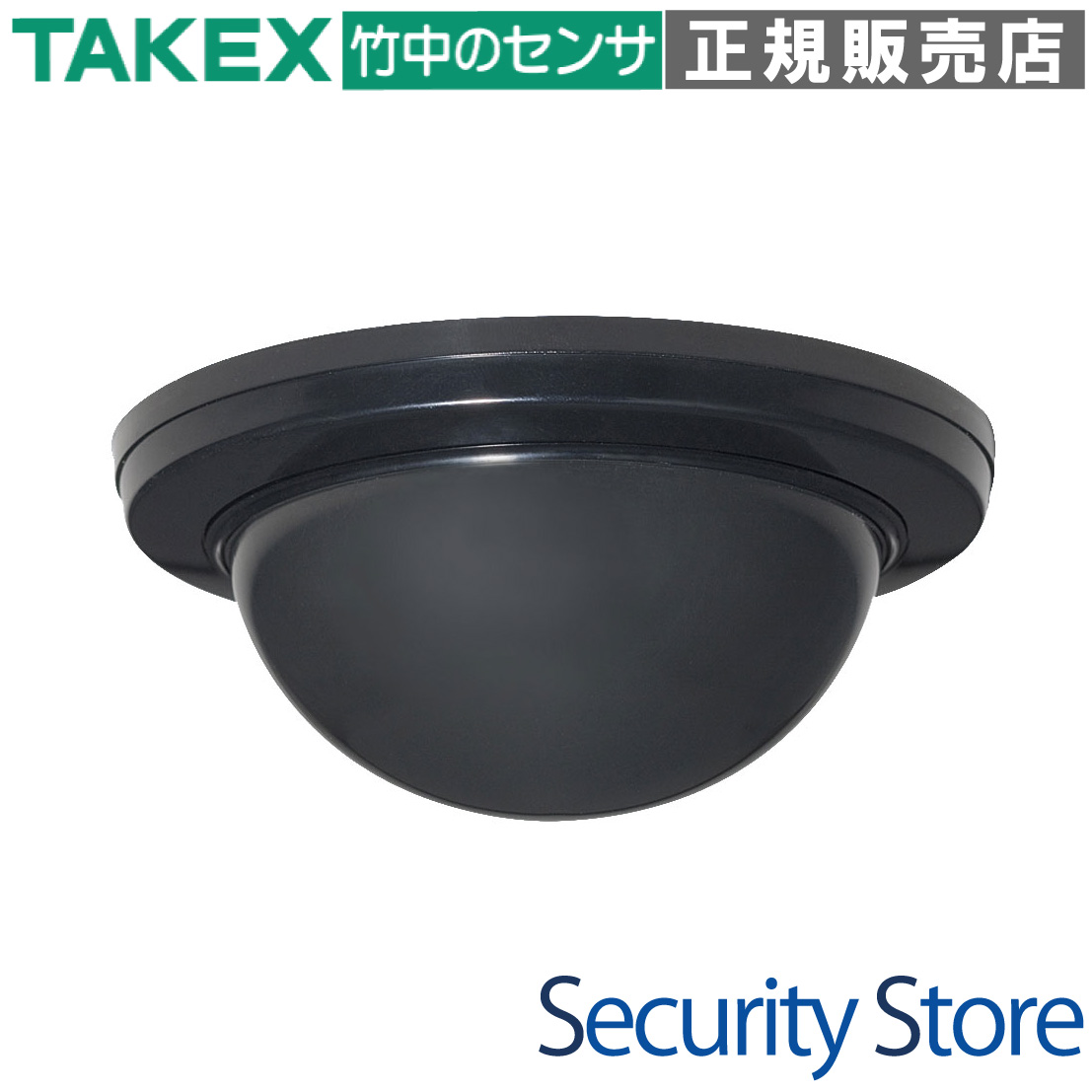

TAKEX（竹中エンジニアリング） パッシブセンサー 面警戒型（カーテン） 最大20mロングレンジ ブラック仕様

PA-6820B(BL)：パッシブセンサー 面警戒型 ブラック

PA-6820B(BL)は、最大20mという長距離の面警戒（カーテン状バリア）を形成する屋内用パッシブセンサーです。独自の光学技術により、厚みの薄い垂直な警戒面を構築し、窓際や壁際、通路の遮断に無類の強みを発揮します。低消費電流設計（8mA）と幅広い動作電圧に対応し、意匠性の高いブラックボディで高級感のある空間にも調和します。

  • 型番： PA-6820B(BL)
  • 製品名： パッシブセンサー（面警戒型）ブラックモデル
  • 方式 / カテゴリ： パッシブインフラレッド（PIR）方式 / カーテンレンズ
  • 主な用途： 窓際監視、通路の遮断、壁面の境界監視
  • 設置場所 / 対応環境： 屋内天井面（美術館、神社仏閣、店舗等）
  • 電源 / 仕様上の核： DC 7V ? 30V（無極性） / 消費電流 8mA以下

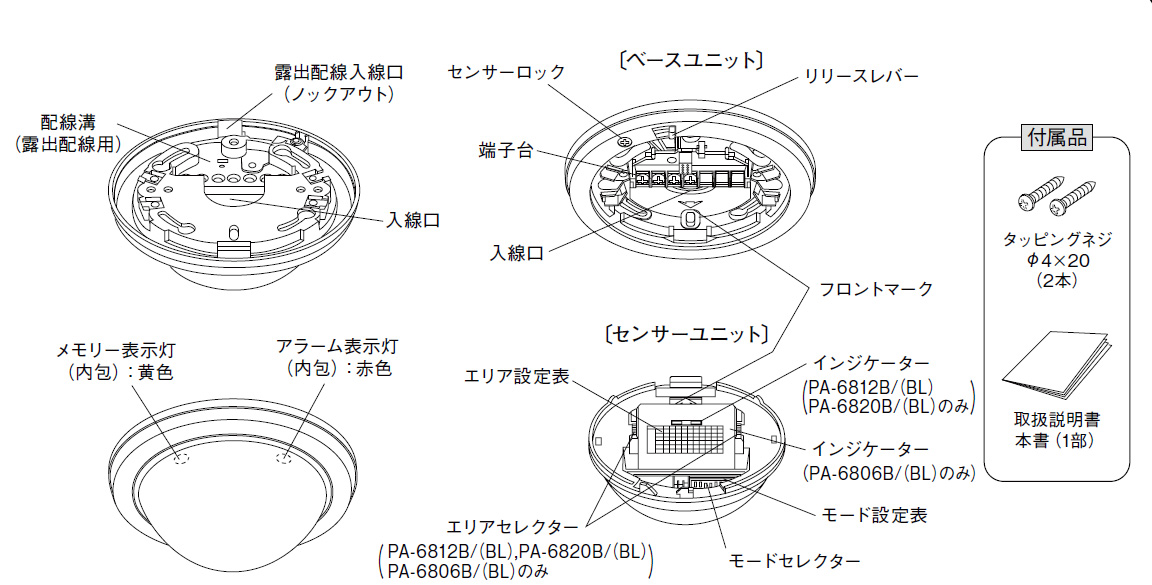

PA-6820B(BL) パッシブセンサー 面警戒型 ブラックの製品画像

資料ダウンロード

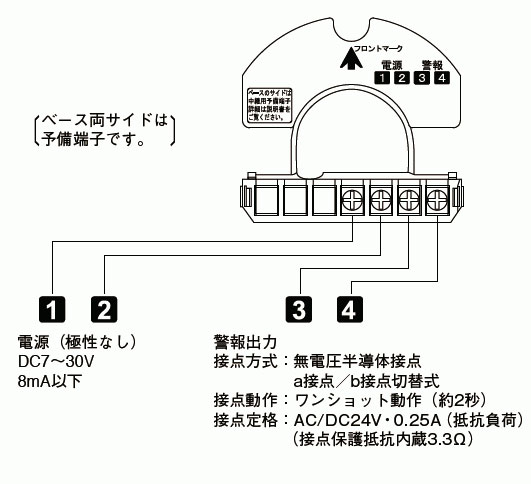

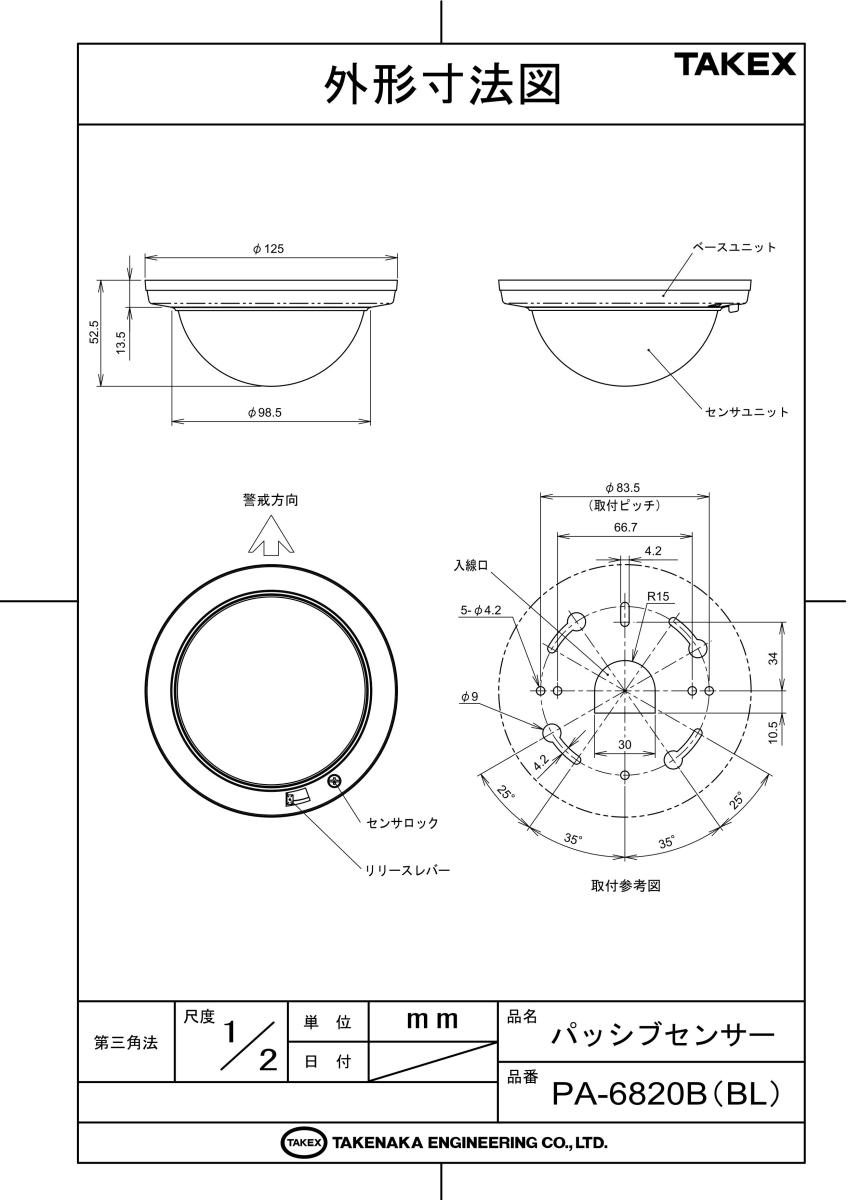

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや店舗の広範囲な窓際監視
  • 美術館や展示会場の壁際バリア監視
  • 長い通路や廊下の侵入遮断
  • 黒天井を採用した意匠性の高い空間
  • 省電力化が求められる大規模システム

導入前に確認したいポイント

  • ガラス越しでは遠赤外線を検知できません
  • エアコンの気流が直接当たる場所を避ける
  • 取付高さに応じたエリア調整が必要です
  • センサーに向かって直進する動きは検知しにくい特性があります

特長

業界トップクラスの20mロングレンジ面警戒

面警戒（カーテン型）レンズの搭載により、奥行最大20m、高さ5mまでの垂直な面状警戒バリアを形成します。特定のラインを通過する動きを確実に捉えるため、窓際への設置や、室内の特定の区画を境界監視する用途に最適です。

圧倒的な省エネ・低電圧設計

消費電流を当社従来品比約3分の1となる8mA以下に低減しました。これにより、電源装置の小型化や接続台数の増加が可能となり、システム全体のコストダウンに寄与します。動作電圧はDC7?30Vと幅広く、配線抵抗による電圧ドロップをあまり気にすることなく長距離配線が行えます。

施工・メンテナンス性を極めた構造

ベースユニットとセンサーユニットの着脱にはスナップイン方式を採用。ワンタッチでスムーズな作業が可能で、高所での工事負担を軽減します。また、センサー内部にエリア調整用のアルファベット表示窓を備え、目視で正確なミラー角度の設定が可能です。

選定時に評価したい強み

  • 高い安定性： 独自CPUによる信号処理で、電気ノイズによる誤動作を徹底排除。
  • 意匠性への配慮： 背景に溶け込むブラック仕様。神仏閣やデザイン店舗の美観を損ないません。
  • 自己診断機能： 回路断線等の故障検知時、アラームLEDが点灯し異常を通知。
  • オートリセットメモリー： 発報した機体をLEDで特定でき、50分後に自動消灯。

施工・設置ガイド

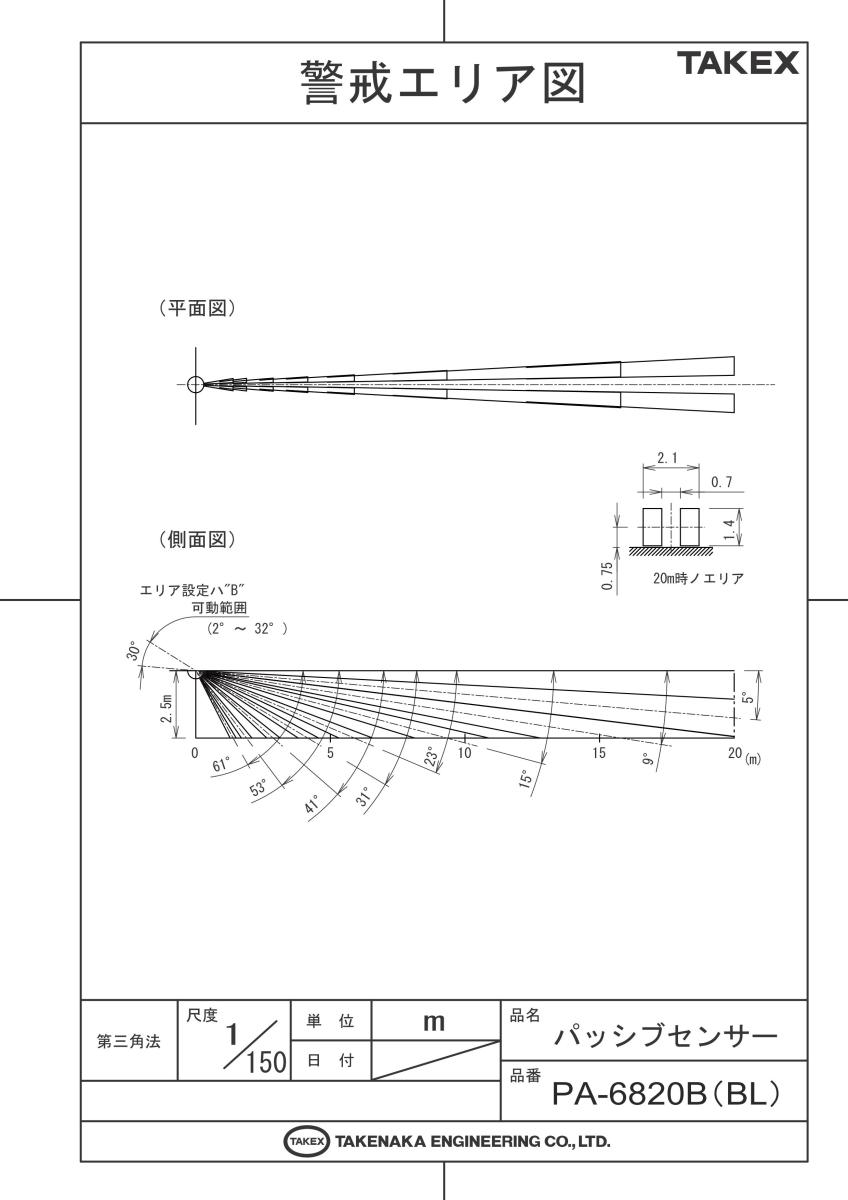

取付高さとエリア調整（アルファベットコード）

設置する高さと、目標とする警戒距離に合わせてエリアインジケーターを調整してください。

取付高さ \ 警戒距離 4m 8m 12m 16m 20m
2.0m F C B B A
3.0m J E D C B
4.0m K G E D C
5.0m - I F E D

LEDインジケーターの動作状態

LED名称 色 状態 内容
アラーム表示灯 赤 点滅 ウォームアップ状態（電源投入後約1分間）
点灯 警戒エリア内で動体を検知（約2秒間）
メモリー表示灯 黄 点滅 警報発報後のオートリセット動作（最初の3分間）
点灯 メモリー保持状態（点滅後47分間継続）

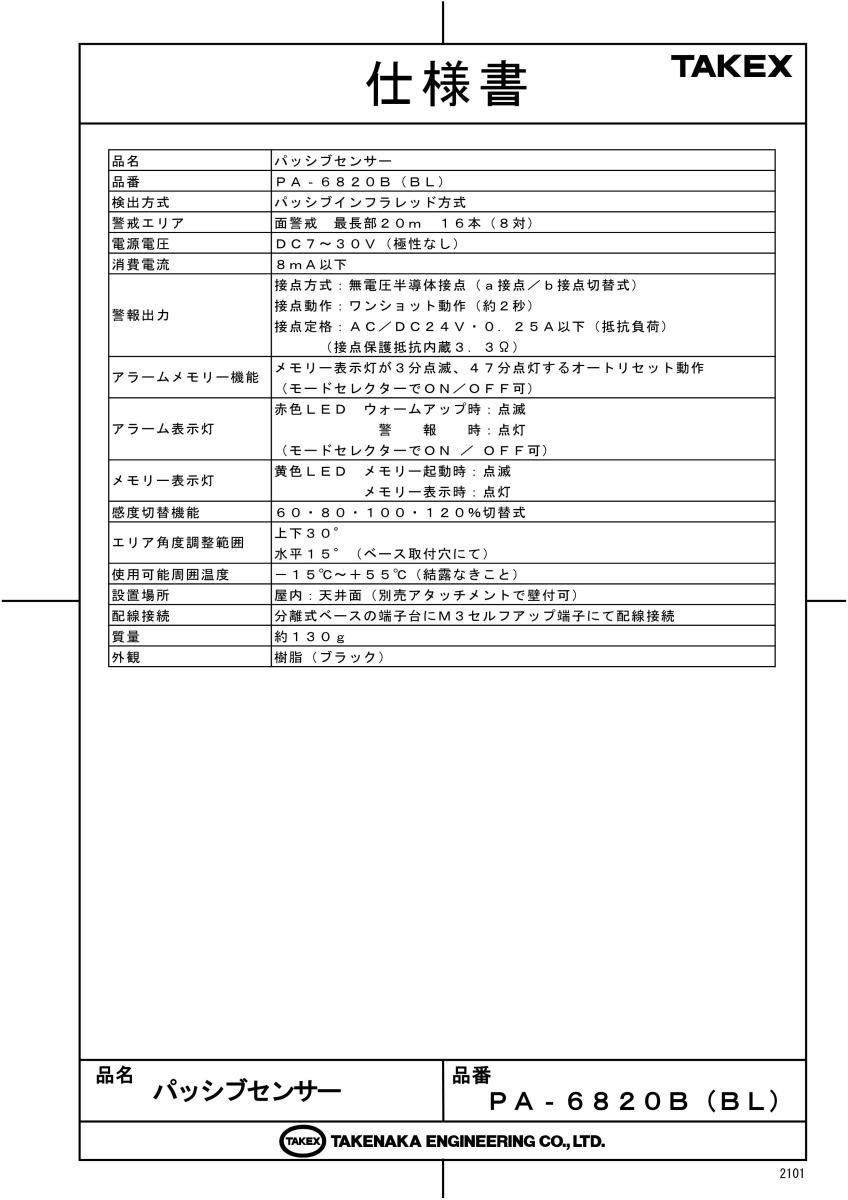

製品仕様

項目 内容
品名 パッシブセンサー
品番 PA-6820B（BL）
検出方式 パッシブインフラレッド方式
警戒エリア 面警戒　最長部20m　16本（8対）
電源電圧 DC7?30V（極性なし）
消費電流 8mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット動作（約2秒）
接点定格：AC／DC24V・0.25A以下（抵抗負荷）（接点保護抵抗内蔵3.3Ω）
アラームメモリー機能 メモリー表示灯が3分点滅、47分点灯するオートリセット動作（モードセレクターでON／OFF可）
アラーム表示灯 赤色LED　ウォームアップ時：点滅／警報時：点灯（モードセレクターでON／OFF可）
メモリー表示灯 黄色LED　メモリー起動時：点滅／メモリー表示時：点灯
感度切替機能 60・80・100・120％切替式
エリア角度調整範囲 上下30°／水平15°（ベース取付穴にて）
使用可能周囲温度 ?15℃?＋55℃（結露なきこと）
設置場所 屋内：天井面（別売アタッチメントで壁付可）
配線接続 分離式ベースの端子台にM3セルフアップ端子にて配線接続
質量 約130g
外観 樹脂（ブラック）

FAQ

Q：「面警戒」とはどのような検知パターンですか？ A：厚みの薄い垂直な「壁」のような警戒面を作る方式です。特定のラインを横切る侵入者をピンポイントで捉えます。
Q：PA-6820Bは屋外で設置できますか？ A：いいえ、本製品は屋内専用です。雨水や急激な温度変化のある場所では誤動作の恐れがあります。
Q：検知距離は最大で何メートルですか？ A：最大20mまでの面警戒が可能です。設置高や環境に応じて、内部のエリアセレクターで最適化できます。
Q：電源の極性を確認する必要はありますか？ A：無極性設計（DC7V〜30V）ですので、送り配線などの際に極性を気にせず接続いただけます。
Q：ガラス越しに外の人間を検知できますか？ A：パッシブインフラレッド方式はガラスを透過しないため、窓の内側から外の人間を検知することはできません。
Q：アラームメモリー機能の解除方法は？ A：オートリセット機能を搭載しており、発報から合計50分後に自動消灯します。電源の再投入でもリセット可能です。
Q：感度設定はどのように変更しますか？ A：センサーユニット裏面のモードセレクターにより、60%・80%・100%・120%の4段階から選択可能です。
Q：警報出力はa接点（N.O.）とb接点（N.C.）どちらですか？ A：モードセレクターにより、現場のシステムに合わせてa接点またはb接点を切り替えられます。
Q：施工時に脚立の上で作業しやすい工夫はありますか？ A：スナップイン方式を採用しており、ベースを固定した後はセンサーを押し込むだけで装着が完了します。
Q：赤色LEDが点灯したまま消えないのは故障ですか？ A：自己診断機能により、内部回路の断線等の異常を検知している可能性があります。一度電源をリセットして確認してください。
