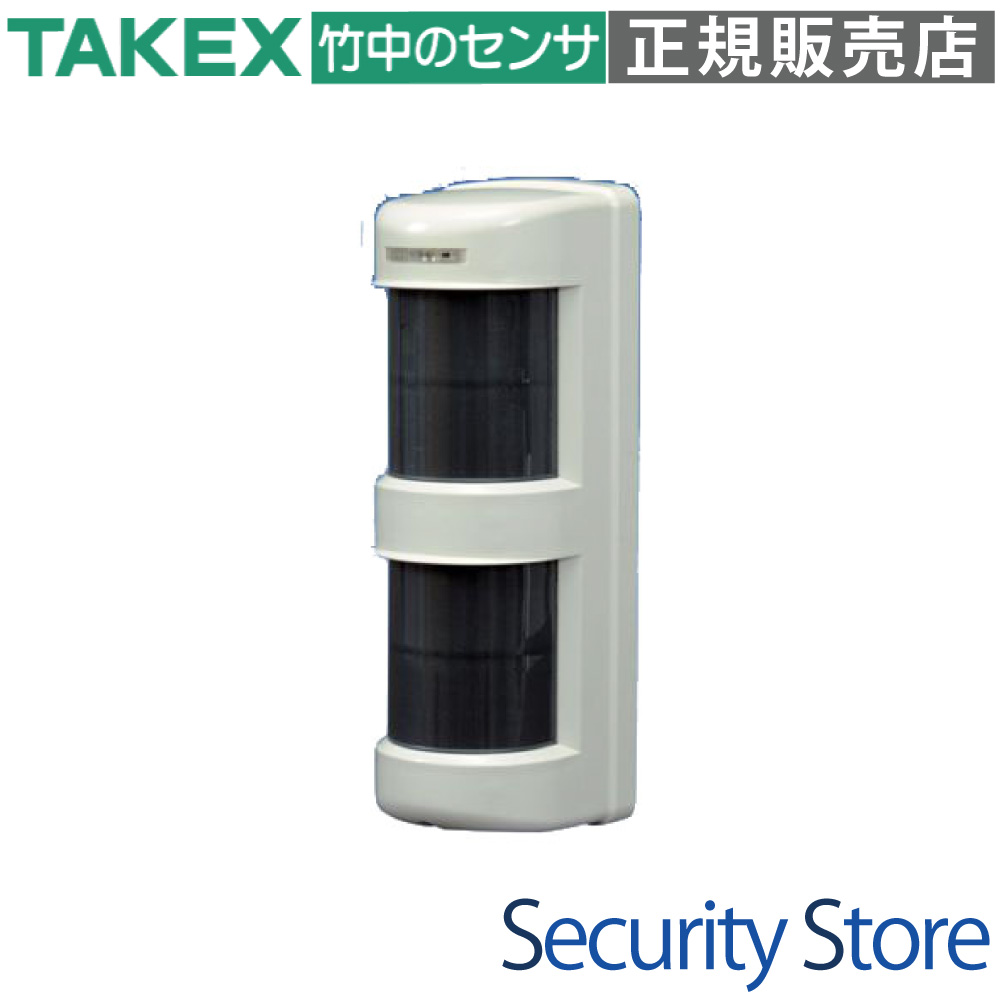

屋外・屋内用パッシブセンサー TAKEX 竹中エンジニアリング [MS-12T-N]

屋外・屋内用パッシブセンサー TAKEX 竹中エンジニアリング [MS-12T-N]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 屋外パッシブセンサー AND検知方式 防雨型 (IP54相当)

MS-12T-N 屋外・屋内用パッシブセンサー 水平面警戒

水平・下向き2方向のアンド（AND）検知を採用した、屋外設置対応の高信頼パッシブセンサーです。犬や猫などの小動物や遠方の車両による誤動作を劇的に軽減し、過酷な屋外環境下でも安定した侵入検知を実現します。

  • 型番： MS-12T-N
  • 製品名： 屋外・屋内用パッシブセンサー 水平面警戒
  • 検知方式： パッシブインフラレッド方式 (AND検知)
  • 主な用途： 建物の外周警戒、駐車場、資材置場の防犯、夜間照明の連動制御
  • 対応環境： 屋外・屋内（防雨構造 IP54相当）
  • 電源電圧： DC10.5V 〜 30V (無極性)
MS-12T-N 屋外・屋内用パッシブセンサー

資料ダウンロード

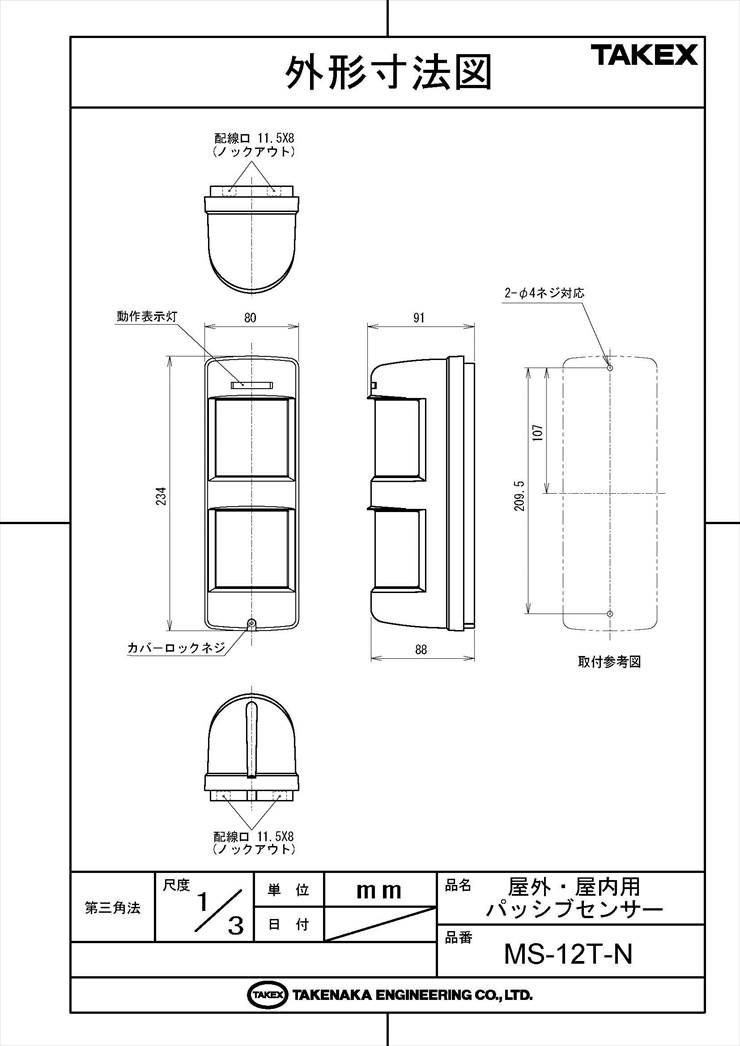

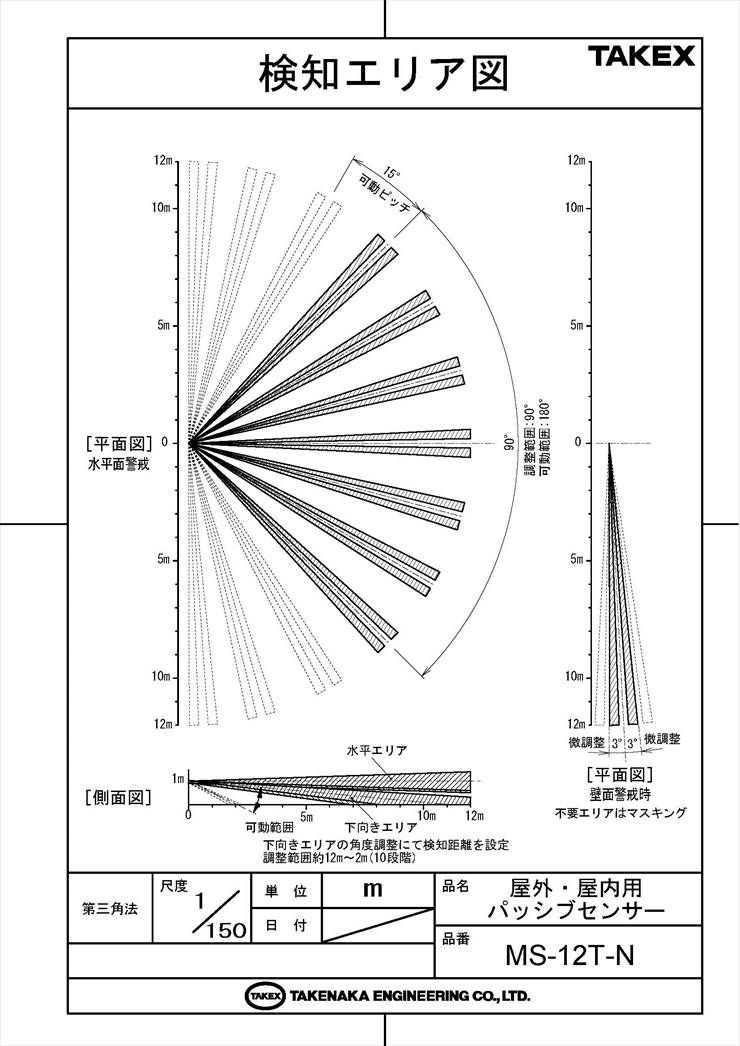

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 一般住宅やオフィスビルの外周防犯
  • 駐車場や資材置場への不審者侵入検知
  • 夜間のみ動作させる自動照明のスイッチ
  • 工場や倉庫の搬入口付近の警戒

導入前に確認したいポイント

  • 設置高さは地上0.8m〜1.2mが推奨です
  • 検知エリア内に揺れる樹木や洗濯物がないか
  • センサー正面に直射日光や反射光が入らないか
  • 接続機器の入力仕様（a接点/b接点）の確認

特長

2方向AND検知による高い信頼性

「水平エリア」と「下向きエリア」の2つの検知ゾーンを同時に遮断した場合のみ発報するアンド検知方式を採用しています。これにより、地面付近を移動する小動物や、遠方の道路を走る車両など、従来のセンサーでは誤報の原因となっていた要素を物理的に排除します。

屋外設置を前提とした堅牢設計

IP54相当の防雨構造により、屋外の壁面やポールへの直接設置が可能です。また、-20℃から+50℃までの幅広い動作温度に対応しており、季節を問わず安定したパフォーマンスを発揮します。

運用を支える多彩な調整機能

周囲の明るさに応じて夜間のみ動作させる「昼夜判別機能」や、設置環境に合わせて感度を30%〜170%の間で微調整できる「感度調整ボリューム」を搭載。さらに、ノイズをキャンセルするための「カウント回数切替機能」により、環境に合わせた最適なチューニングが可能です。

選定時に評価したい強み

  • 誤報リスクの最小化： 上下2層のAND検知により、屋外特有のノイズを大幅カット。
  • 柔軟なエリア設定： 水平方向±90°、検知距離2〜12mの調整が可能で、現場に合わせた構築が容易。
  • 施工性の高さ： 無極性の広範囲電源（DC10.5〜30V）に対応し、配線作業のミスを防ぎます。
  • 充実の自己診断： ウォームアップ時のLED点滅やタンパー出力により、正常動作を常に管理可能。

施工・設置ガイド

本機の性能を最大限に引き出すためには、適切な設置と調整が不可欠です。特に設置高さは検知精度に直結するため、規定の範囲内（0.8m〜1.2m）で固定してください。

確認項目 MS-12T-N での推奨設定・考え方
取付高さ 地上 0.8m 〜 1.2m（人体を的確に捉える標準高さ）
検知距離調整 下向きレバーを上下させ、2m〜12mの間でターゲットに合わせる
動作表示灯 調整時はON、本番運用時は秘匿性のためにOFFに設定
カウント設定 環境が良い場所は1回、風や温度変化が激しい場所は3回

内部設定・LED表示詳細

動作表示灯（赤色LED）

状態 挙動
電源投入直後 約1分間 点滅（ウォームアップ状態）
待機中 消灯
検知時 点灯（接点出力と同期）

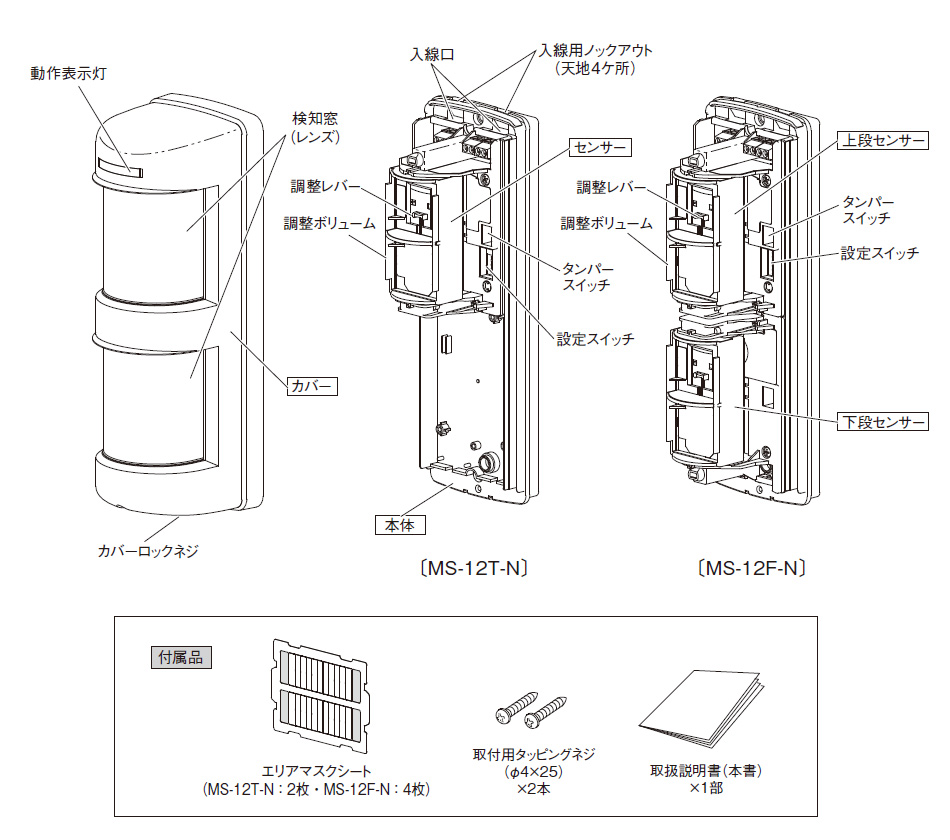

DIPスイッチ・ボリューム機能

  • 動作表示灯切替： 表示灯のON/OFFを選択
  • 接点出力切替： a接点(N.O.) / b接点(N.C.) の切替
  • カウント回数切替： 1回（鋭敏） / 3回（安定） の切替
  • 動作時間調整： オフディレイ約2秒〜5分
  • 昼夜判別： 約10lx（夜間）〜∞（昼夜問わず）

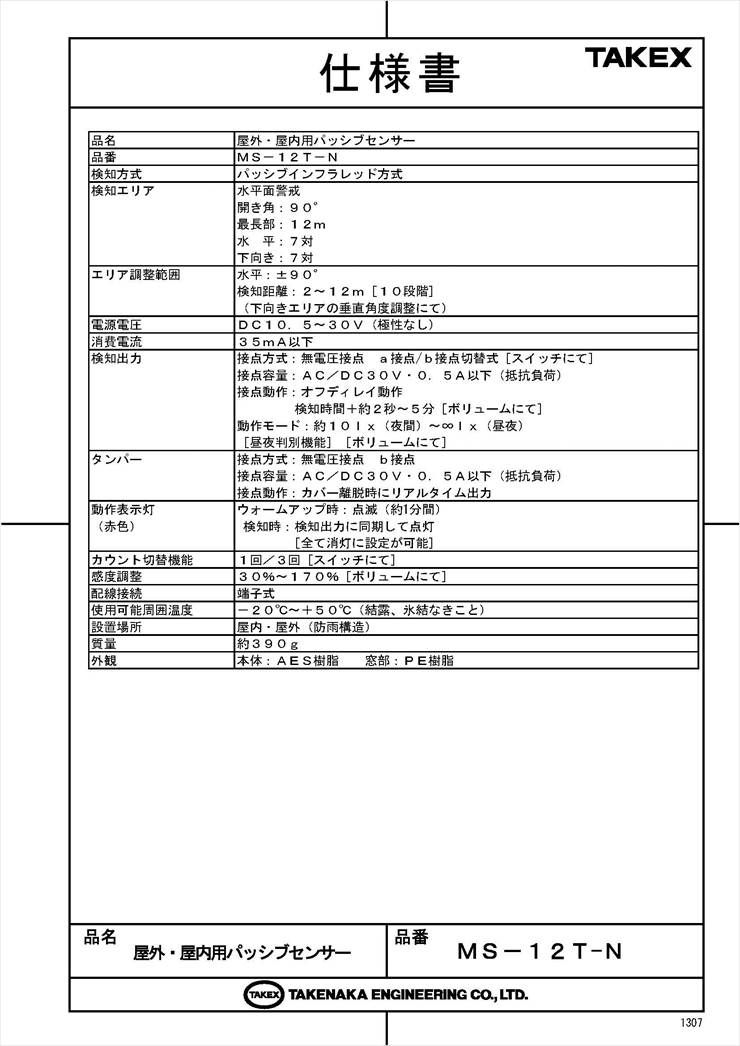

製品仕様

項目 内容
品名 屋外・屋内用パッシブセンサー
品番 ＭＳ?１２Ｔ?Ｎ
検知方式 パッシブインフラレッド方式（ツインレンズ＋カウント処理）
検知エリア 水平面警戒
開き角：９０°
最長部：１２ｍ
水平：７対
下向き：７対
エリア調整範囲 水平：±９０°
検知距離：２?１２ｍ［１０段階］
（下向きエリアの垂直角度調整にて）
電源電圧 ＤＣ１０．５?３０Ｖ（極性なし）
消費電流 ３５ｍＡ以下
検知出力 接点方式：無電圧リレー接点　ａ接点／ｂ接点切替式［スイッチにて］
接点容量：ＡＣ／ＤＣ３０Ｖ・０．５Ａ（抵抗負荷）
接点動作：オフディレイ動作（検知時間＋約２秒?５分）［ボリュームにて］
動作モード：約１０ｌｘ（夜間）?∞ｌｘ（昼夜判別）［ボリュームにて］
タンパー出力 接点方式：無電圧接点　ｂ接点
接点容量：ＡＣ／ＤＣ３０Ｖ・０．５Ａ（抵抗負荷）
動作表示灯 赤色ＬＥＤ　ウォームアップ時：点滅（約１分間）
検知時：点灯（消灯設定可）
カウント切替機能 １回／３回［スイッチにて］
感度調整 ３０％?１７０％［ボリュームにて］
配線接続 端子式
使用可能周囲温度 ?２０℃?＋５０℃（結露、氷結なきこと）
設置場所 屋内・屋外（防雨構造　ＩＰ５４相当）
質量 約３９０ｇ
外観 樹脂

FAQ

Q：小動物による誤報は本当に防げますか？ A：はい。水平エリアと下向きエリアの両方を同時に遮断しないと発報しない「AND検知」を採用しているため、背の低い小動物が下向きエリアのみを通過しても検知されません。
Q：推奨される設置高さはどのくらいですか？ A：地上0.8m〜1.2mの高さに設置してください。この高さに設置することで、人体の胴体部分を最も効率よく検知できるよう設計されています。
Q：検知距離を12mより短くすることは可能ですか？ A：可能です。内部の「検知距離調整レバー」を操作することで、下向きエリアの角度を変え、検知距離を2m〜12mの間で10段階に調整できます。
Q：夜間だけライトを点灯させるような使い方はできますか？ A：はい。昼夜判別機能を搭載しており、周囲の明るさを判定して暗い時（約10lx以下）のみ接点を出力させることが可能です。
Q：雨が直接かかる場所に設置しても大丈夫ですか？ A：本機は防雨構造（IP54相当）ですので、屋外の雨がかかる壁面やポールにそのまま設置いただけます。ただし、ホースでの直接放水などは避けてください。
Q：電源を入れてもすぐに動作しません。 A：電源投入直後は内部回路を安定させるための「ウォームアップ時間（約1分間）」が必要です。この間はLEDが点滅し、検知動作は行われません。
Q：a接点とb接点のどちらでも使えますか？ A：はい。内部のディップスイッチによってa接点（常時開）とb接点（常時閉）を切り替えることができます。
Q：センサーのLEDを常に消しておくことはできますか？ A：可能です。内部スイッチの設定により、検知時のLED点灯を一切行わないようにすることができます。侵入者に悟られたくない場合に有効です。
Q：ガラス越しに外の人間を検知できますか？ A：いいえ。パッシブインフラレッド方式はガラスを透過しない熱エネルギーを検知するため、ガラス越しでは検知できません。
Q：配線距離はどのくらいまで伸ばせますか？ A：DC12V使用時、0.65mmの配線で約250m、1.2mmで約950mまで対応可能です。電圧降下にご注意ください。
