ACsmart カードリーダ [ACS-BLR]

ACsmart カードリーダ [ACS-BLR]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 入退室管理 ICカードリーダ マルチプロトコル対応

ACS-BLR ACsmart カードリーダ

FeliCa、MIFARE、I-CODEの主要3規格に1台で対応。洗練された関節照明LEDと音声ガイダンスを備えた、ACsmartシステム専用の高性能カードリーダです。

  • 型番： ACS-BLR（ホワイト）/ ACS-BLR-BL（ブラック）
  • 製品名： ACsmart カードリーダ
  • 対応規格： FeliCa(IDm) / Mifare(UID) / I-CODE(UID)
  • 保護等級： IPX5（屋外設置対応・半屋外推奨）
  • 電源： DC12V（専用コントローラより供給）

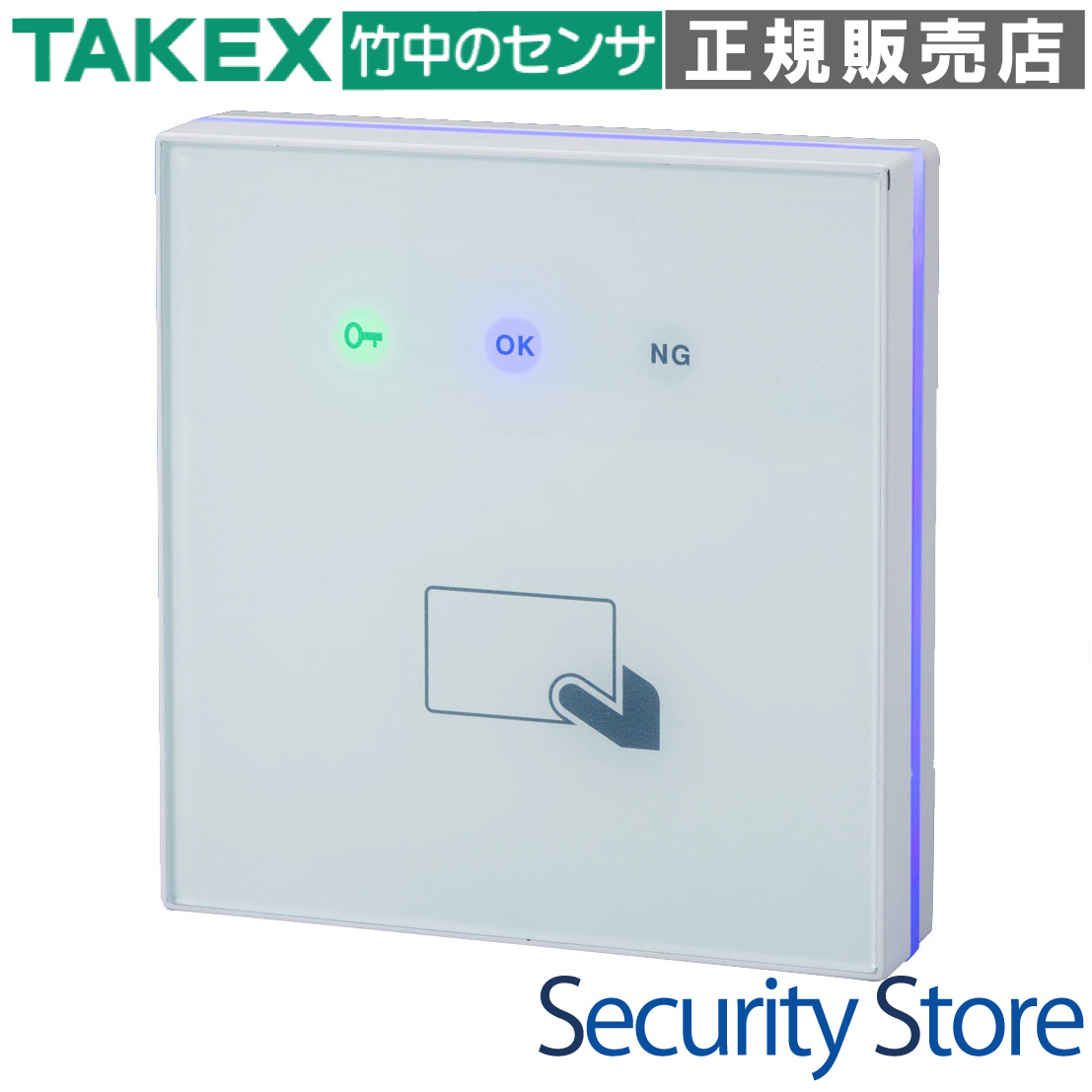

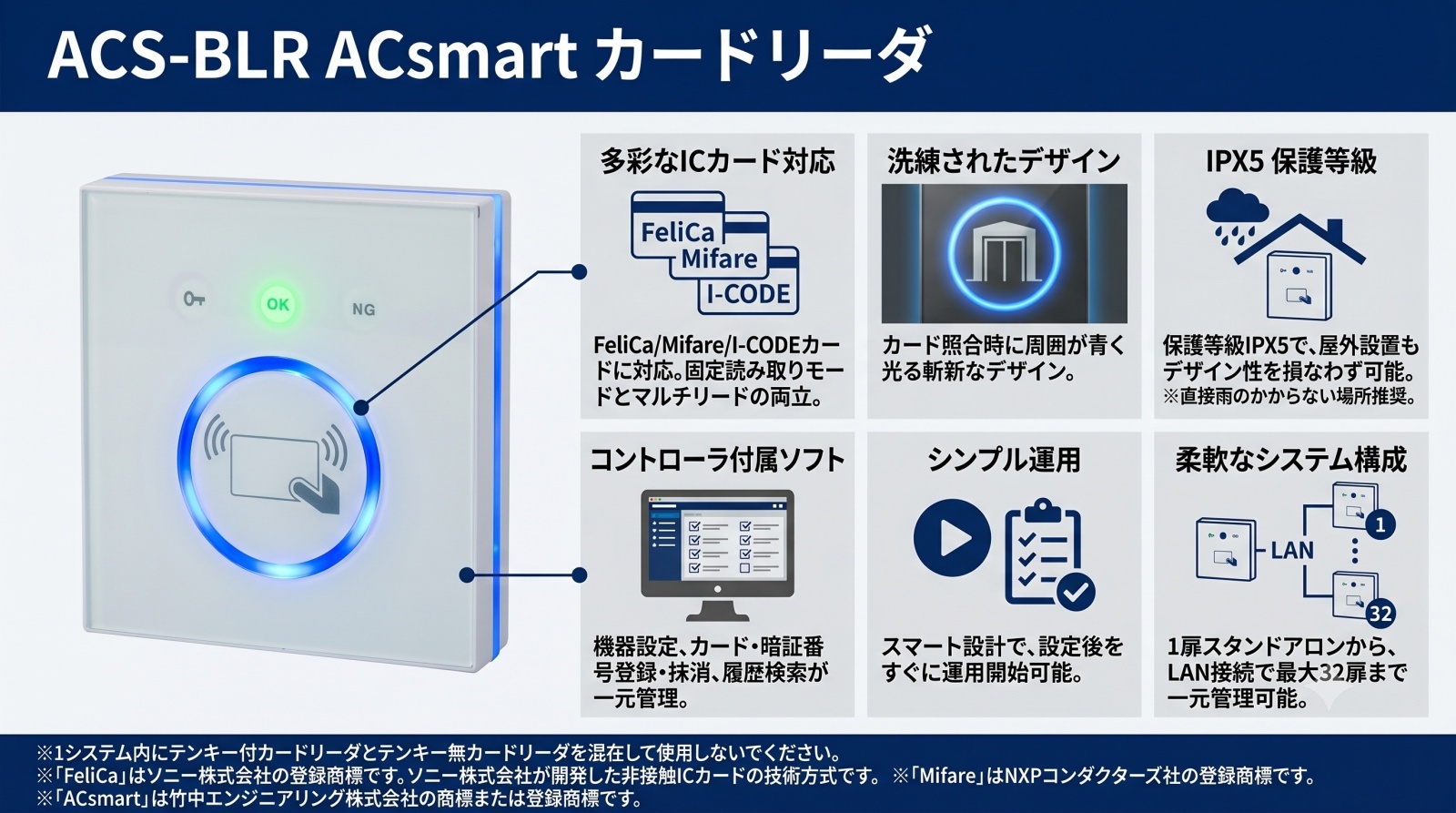

ACS-BLR ACsmart カードリーダ 外観画像

資料ダウンロード

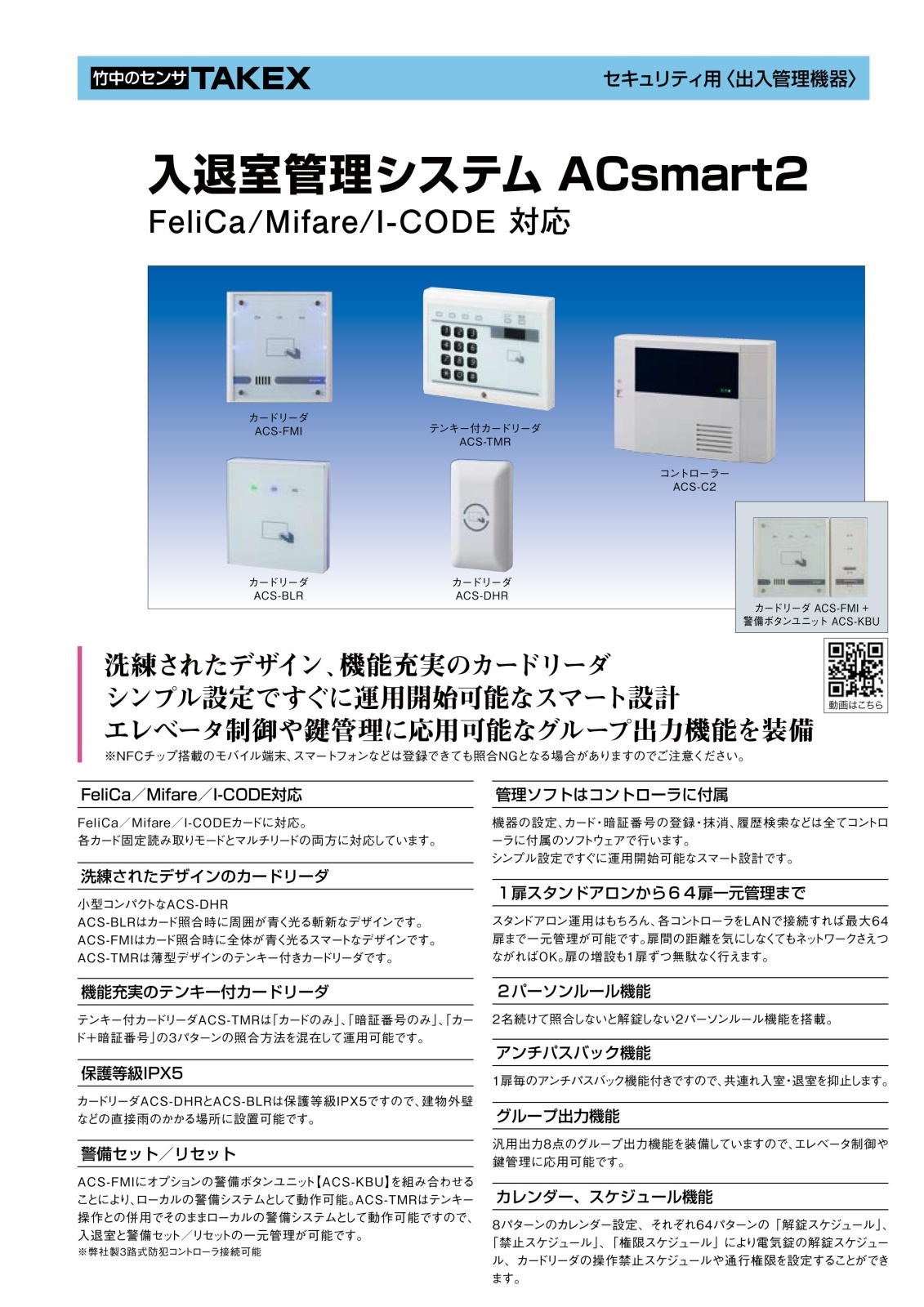

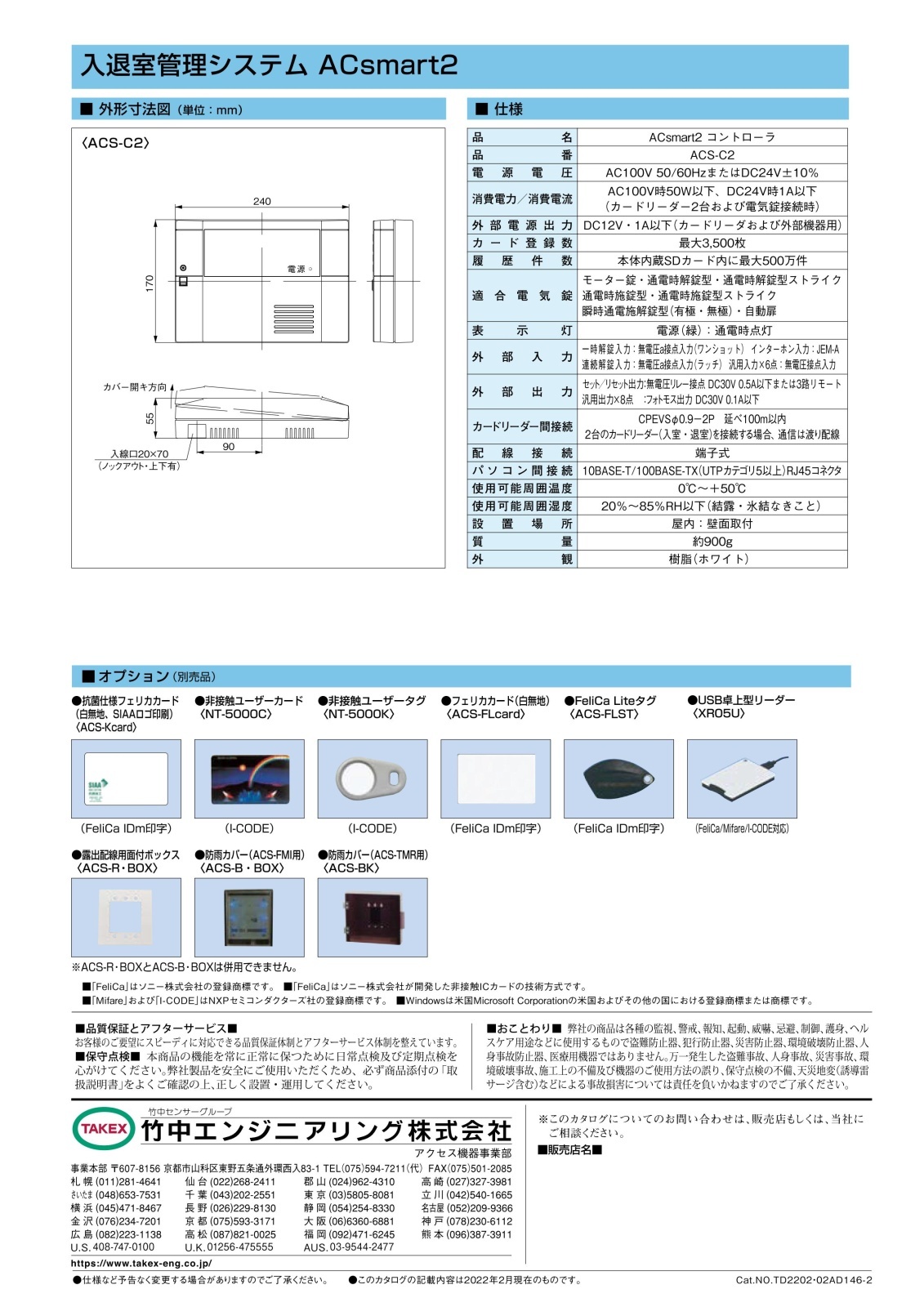

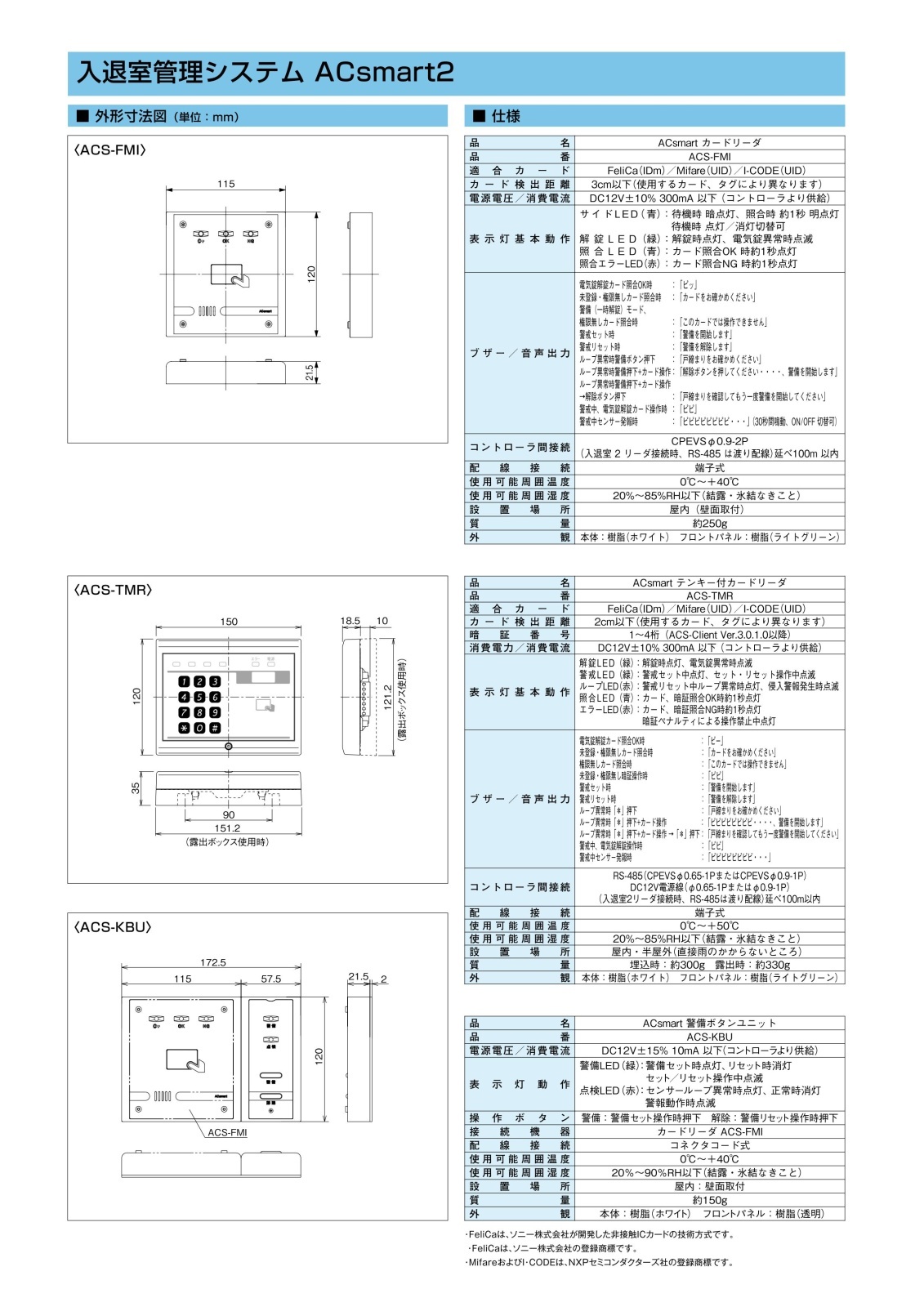

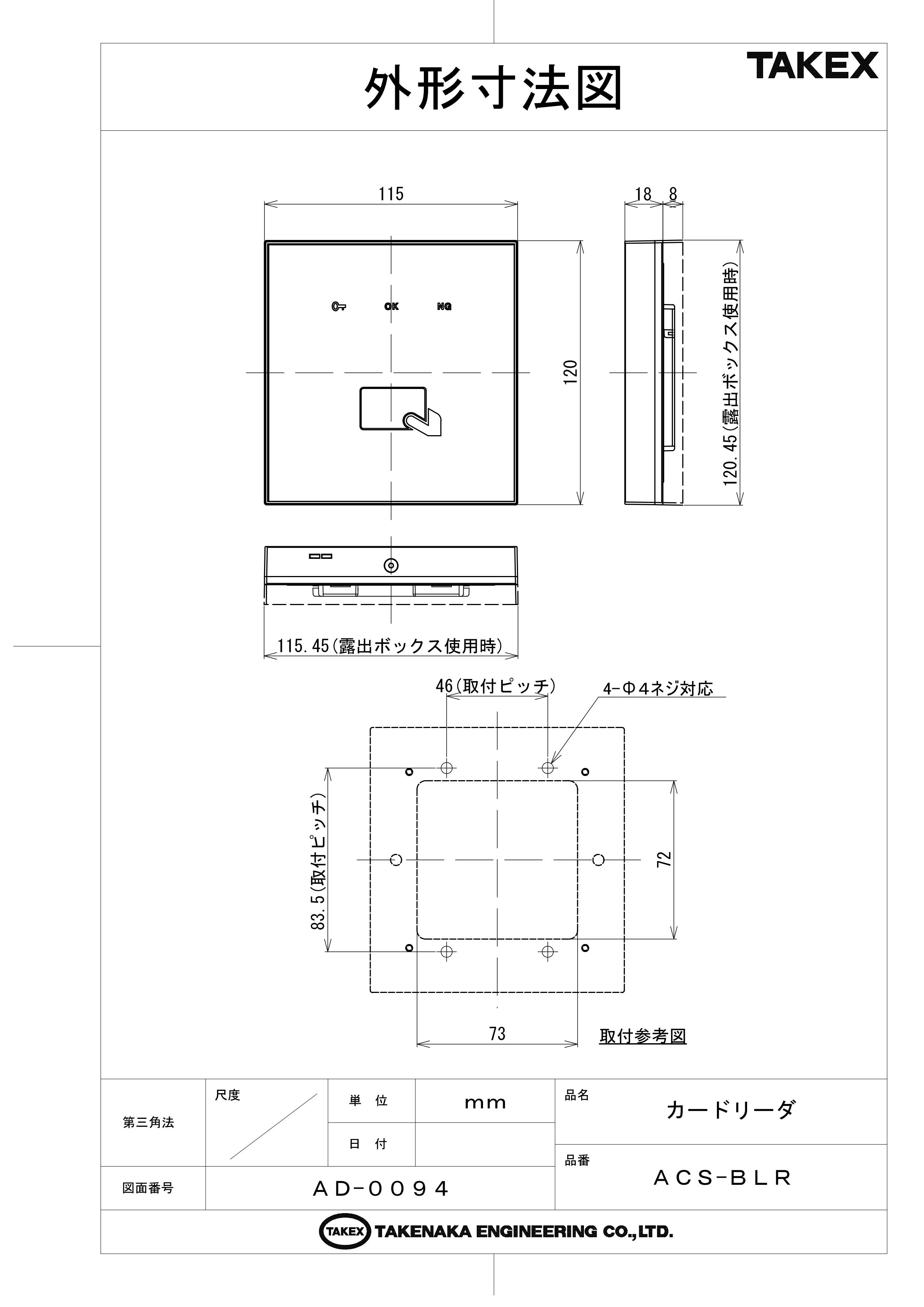

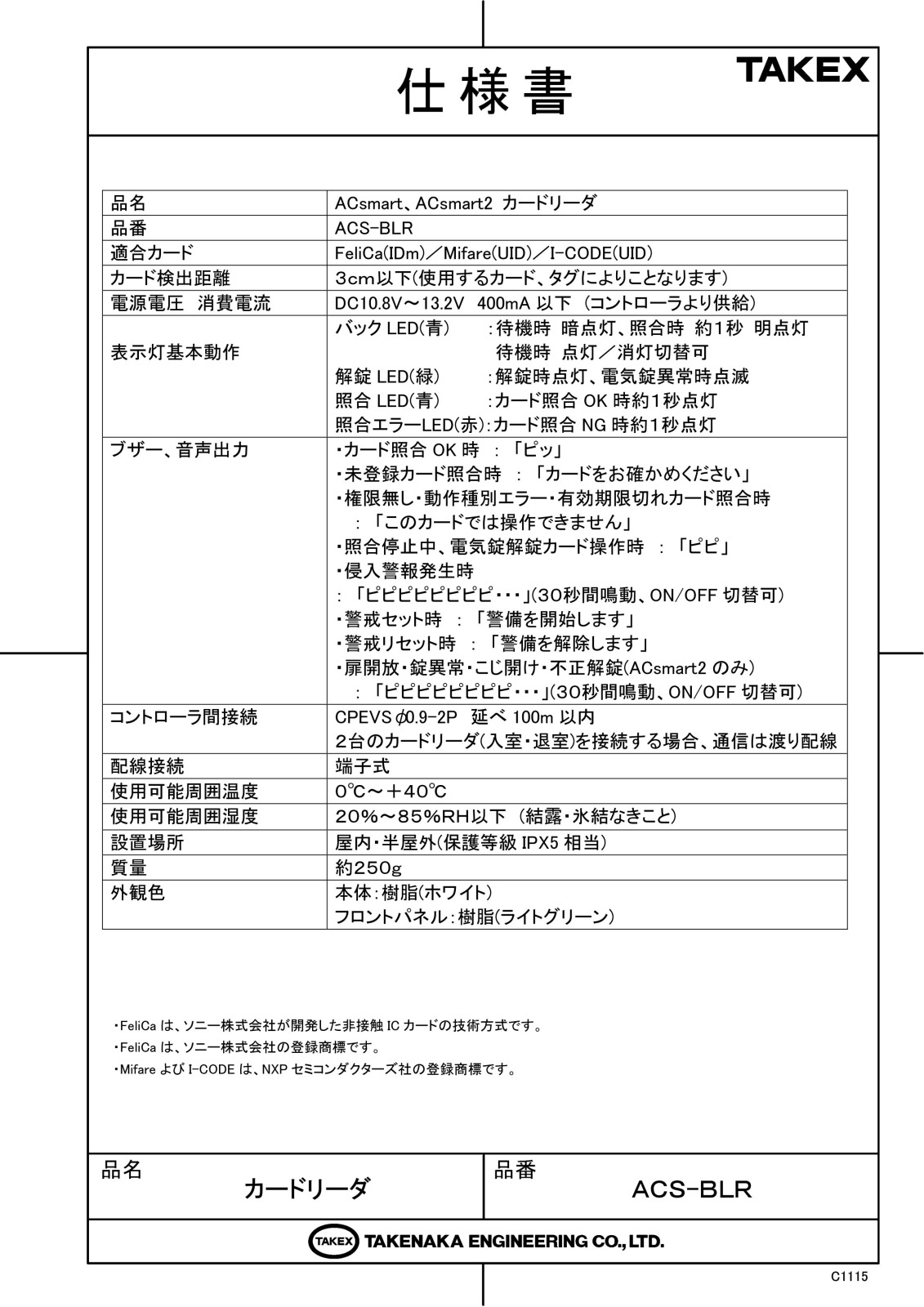

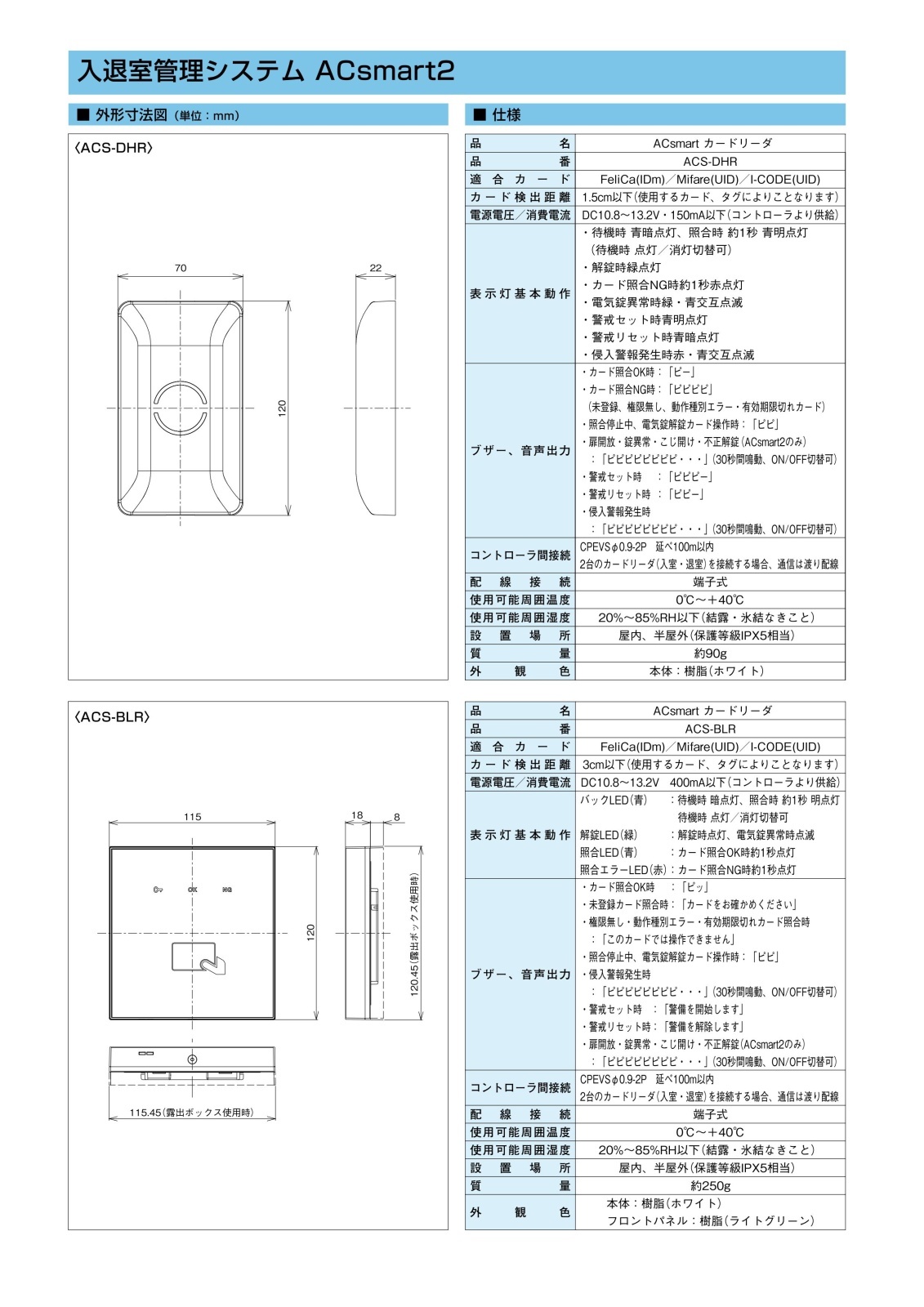

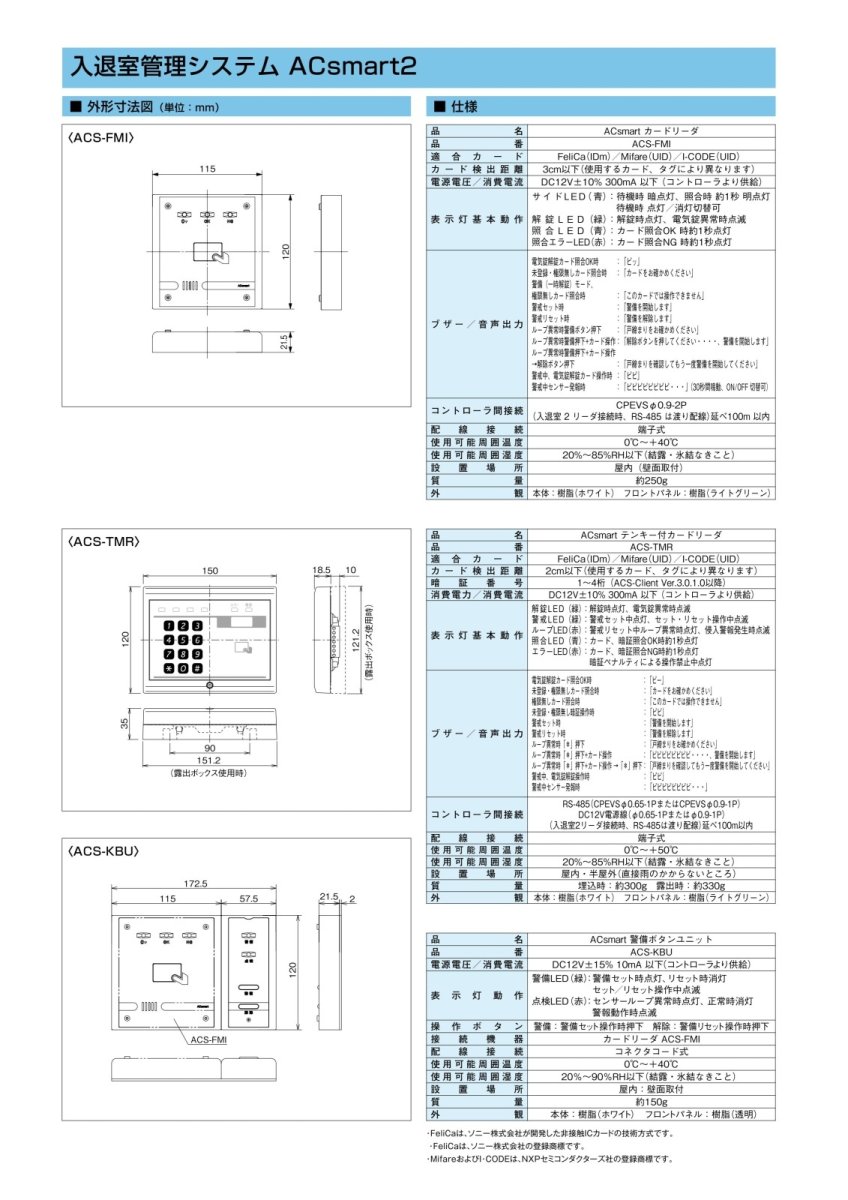

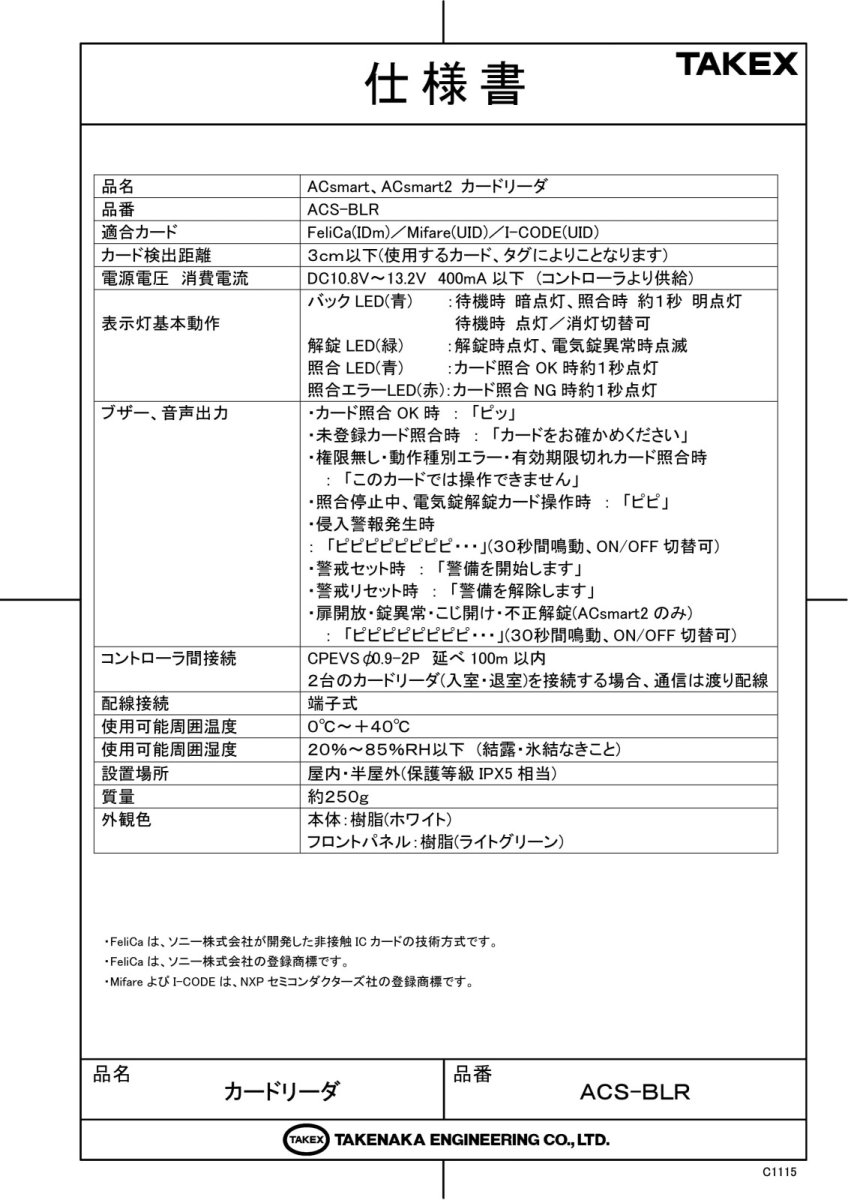

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィスや工場の入退室管理
  • 既存の交通系ICカードを活用した認証
  • 最大32扉までの中大規模ネットワーク管理
  • デザイン性が求められるエントランス
  • 軒下などの半屋外環境への設置

導入前に確認したいポイント

  • ACsmart/ACsmart2専用のリーダです
  • スマホ（NFC）の動作保証はありません
  • 金属面への設置時はスペーサーを推奨
  • 配線はCPEV-Sシールド線が必要です
  • テンキー付リーダとの混在は不可です

特長

FeliCa/Mifare/I-CODEを1台でカバーするマルチリード

主要な非接触ICカード規格であるFeliCa、Mifare、I-CODEのすべてに対応しています。現場の運用に合わせて特定の規格のみを読み取るモードに加え、複数の規格が混在していても同時に受け付ける「マルチ読取モード」を搭載。既存の社員証や交通系ICカードをそのまま利用できるため、導入コストの低減に寄与します。

空間に溶け込む洗練された「関節照明LED」

カード照合時に周囲を青く照らし出す、斬新かつ視認性の高いデザインを採用しました。待機時には暗点灯させることで、夜間や暗所でもリーダーの位置を直感的にユーザーへ伝えます。運用の好みに合わせて、待機時の点灯・消灯をDIPスイッチで切り替えることも可能です。

屋外設置を可能にする保護等級IPX5設計

優れた防水性能（IPX5相当）を備えているため、デザイン性を損なうことなく建物の外壁やエントランス外部への設置が可能です。雨が直接かかりにくい軒下などでの使用を推奨しており、幅広い建築構造に対応できる耐久性を確保しています。

シンプル設定で即運用可能なスマート設計

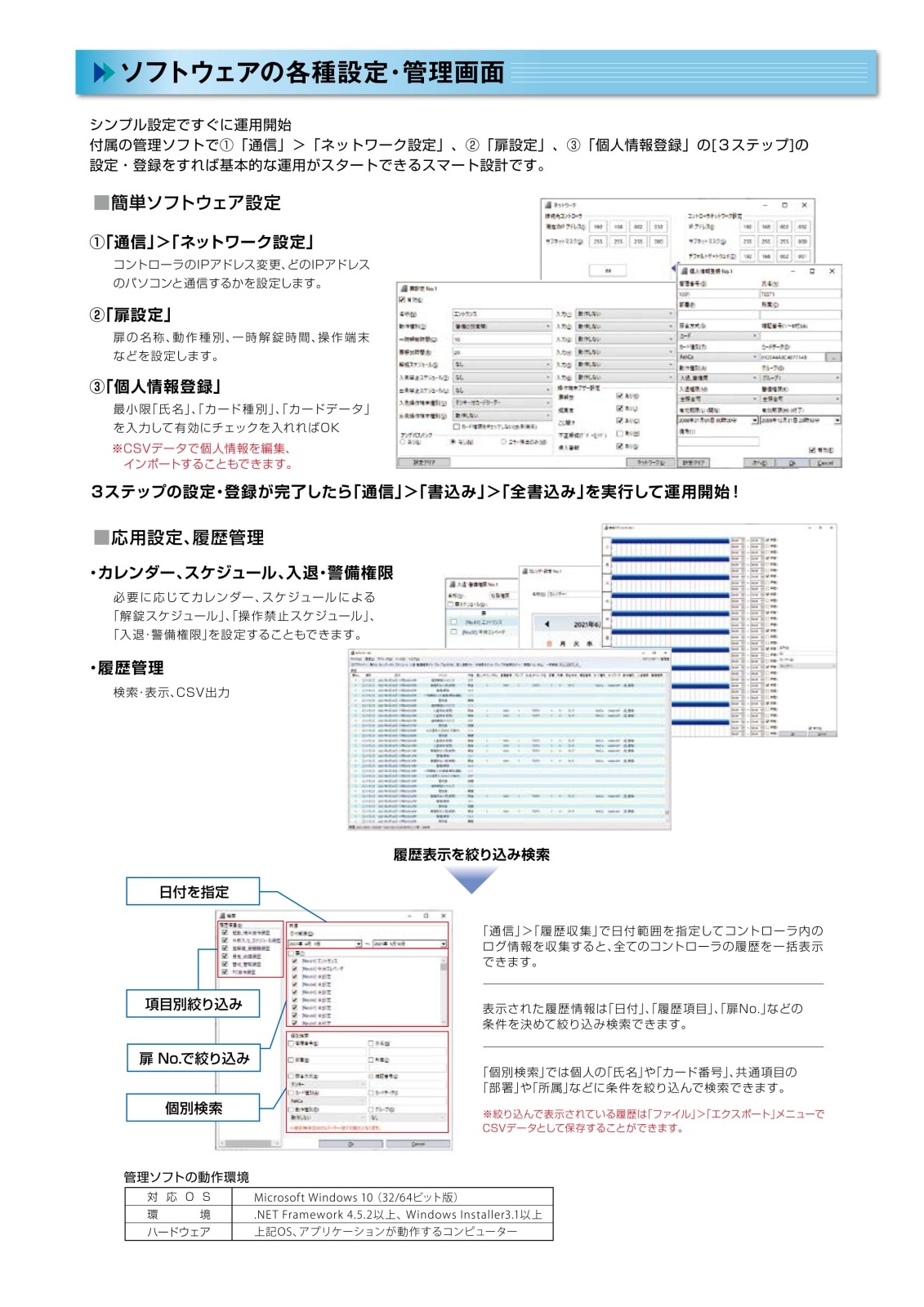

機器の詳細な設定やカード登録、履歴の管理はすべてコントローラ側に付属の専用ソフトウェアで行います。現場での複雑な設定作業を最小限に抑え、短時間で確実に運用を開始できるシステム構成となっています。

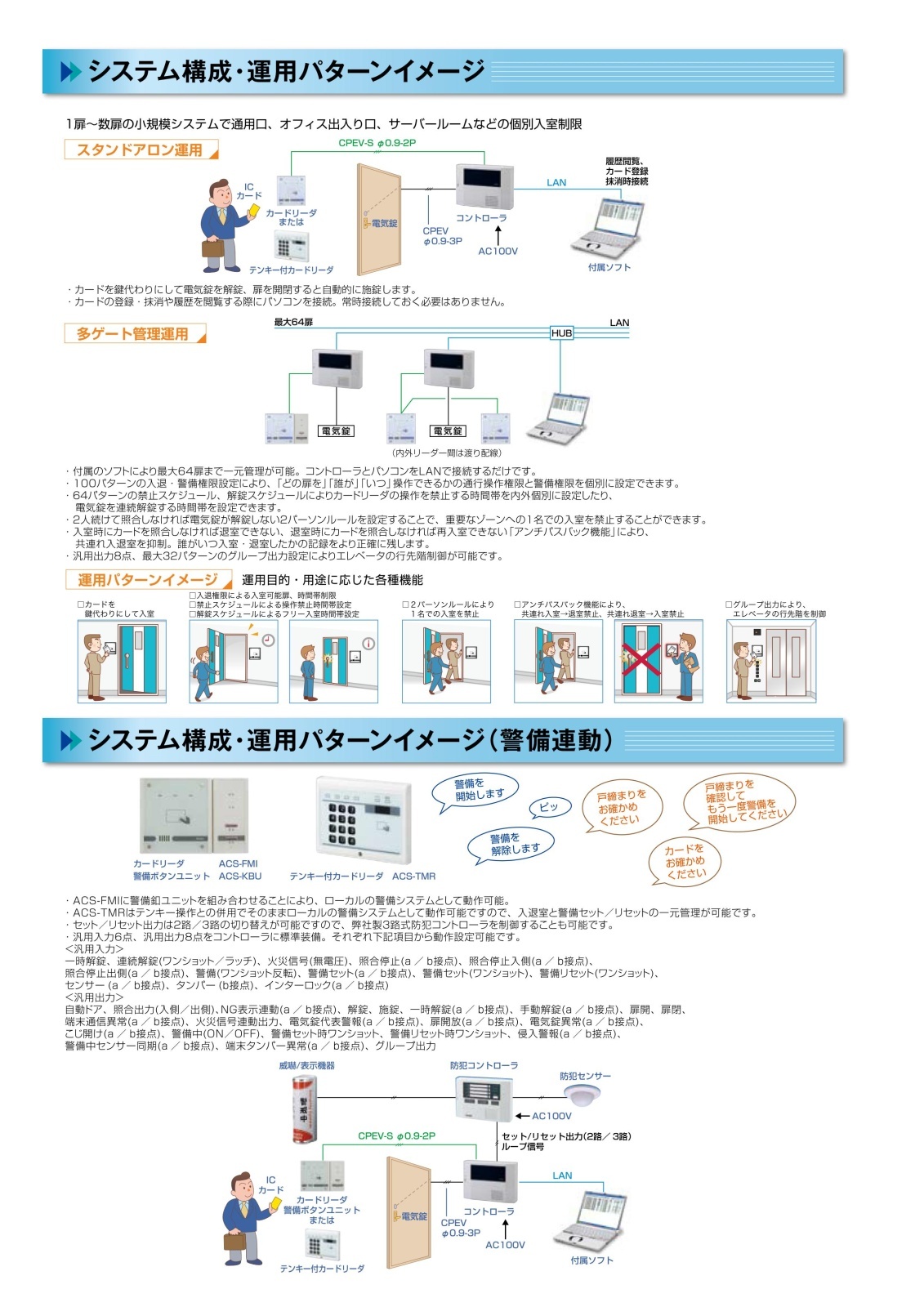

1扉から32扉まで柔軟に拡張できる一元管理

1扉のスタンドアロン運用から、LAN経由で最大32扉までを統合管理するシステムまで柔軟に対応します。扉間の距離がある場合でも、ネットワーク環境さえあれば配線効率を落とさずに増設が可能です。

防犯性を高める「侵入警報音」と音声ガイダンス

扉のこじ開けや不正解錠といった異常事態を検知した際、本体から警報音を発して周囲に知らせる機能を搭載しています。また、操作時には音声ガイドにより「カードをお確かめください」などのアナウンスを行い、ユーザーの操作ミスを軽減します。

施工を容易にする面付・埋込両対応の筐体構造

幅115.5mm×縦120.5mmの標準的なサイズ感で、壁面への直接設置（面付）と、スイッチボックス等を利用した埋込設置の両方に対応。現場の意匠や施工条件に合わせた柔軟な取り付けが可能です。

選定時に評価したい強み

  • 高い互換性： 3つのRFID規格に対応し、運用カードの選択肢が広い。
  • 施工品質の安定： 専用シリアル通信（T1/T2）による安定したデータ伝送。
  • 保守の容易さ： 5年を推奨サイクルとした長寿命設計と、明快な故障診断。
  • 確実な抑止力： 現場での音響警報発報により、物理的セキュリティを強化。

施工・設置ガイド

本機の性能を最大限に引き出すため、以下の施工条件を厳守してください。

推奨設置環境

  • 取付位置： 床面から1200mm〜1400mmの高さを推奨します。
  • 金属への設置： 金属扉等に直接設置すると読取距離が低下します。非金属スペーサーで10mm以上離すことを推奨します。
  • 配線材： CPEV-S（シールド付）を使用してください。シールド線はコントローラ側でのみ接地し、リーダ側は絶縁処理してください。

内部設定（DIPスイッチ SW1）

SW番号 機能 OFFの動作 ONの動作
SW1-1 入退室定義 入室側（出荷時） 退室側
SW1-3〜5 読取モード FeliCa / Mifare / I-CODE / マルチ読取の切替
SW1-6 関節照明（待機） 暗点灯（出荷時） 消灯
SW1-7 侵入警報音 音あり（出荷時） 音なし
【保守上の注意】
清掃時にはアルコール、シンナー、ベンジン等を絶対に使用しないでください。樹脂のひび割れ（ケミカルクラック）の原因となります。中性洗剤を薄めた液と柔らかい布を使用してください。

製品仕様

項目 内容
品名／品番 ACsmart カードリーダ ／ ACS-BLR（ホワイト）・ACS-BLR-BL（ブラック）
適合カード FeliCa(IDm)／Mifare(UID)／I-CODE(UID)
カード検出距離 3cm以下（使用するカード、タグにより異なります）
電源電圧／消費電流 DC10.8〜13.2V　400mA以下（コントローラより供給）
表示灯（LED） バックLED（青）、解錠LED（緑）、照合LED（青）、照合エラーLED（赤）
ブザー・音声案内 照合OK時、エラー時、警備セット/リセット時、侵入警報時など
コントローラ間接続 CPEVS φ0.9-2P　延べ100m以内（2台接続時は渡り配線）
配線接続方式 端子式
使用可能周囲温度 0℃〜＋40℃（結露・氷結なきこと）
設置場所 屋内、半屋外（直接雨のかからないところ）保護等級IPX5相当
質量 約250g
外観色 本体：樹脂（ホワイト/ブラック）／パネル：樹脂（ライトグリーン/ブラック）
外形寸法 W72 × H115.5 × D46 mm（面付時）

FAQ

Q：交通系ICカード（Suica/PASMO等）は使用できますか？ A：はい、FeliCaのIDmを読み取って認証に使用することが可能です。
Q：スマートフォンをカード代わりに登録できますか？ A：NFCチップ搭載の端末は、登録できても照合時にNGとなる場合があるため、動作保証外としています。専用カードのご利用を推奨します。
Q：屋外の門扉などに設置できますか？ A：保護等級IPX5相当ですが、完全防水ではないため、直接雨のかからない軒下等への設置を強く推奨します。
Q：金属製の扉に直接取り付けても大丈夫ですか？ A：金属干渉により読取距離が著しく低下します。必ず非金属のスペーサーを挟んで10mm以上浮かせて設置してください。
Q：配線距離はどのくらいまで伸ばせますか？ A：CPEV-S φ0.9を使用した場合、コントローラから延べ100m以内となります。
Q：1台のコントローラに何台まで接続できますか？ A：コントローラ1台に対し、入室側と退室側の合計2台まで接続可能です（DIPスイッチで入/退を切り分けます）。
Q：除菌のためにアルコールで拭いてもいいですか？ A：いいえ、アルコールやシンナーは樹脂を傷め、ひび割れの原因となります。清掃は薄めた中性洗剤を使用してください。
Q：カードをかざしても反応（LED点灯）しません。 A：電源電圧の確認のほか、DIPスイッチ（SW1-3,4,5）のカード読取モード設定が運用カードと一致しているか確認してください。
Q：テンキー付のリーダと組み合わせて使えますか？ A：同一システム内（コントローラ内）での、テンキー付リーダとテンキー無リーダ（本機）の混在はできません。
Q：警報音が鳴り止まないのですが。 A：侵入警報（扉こじ開け等）が発生している可能性があります。システム側のログを確認し、異常を解消してください。
