ACsmartカード リーダ（ブラック） [ACS-BLR-BL]

ACsmartカード リーダ（ブラック） [ACS-BLR-BL]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング (TAKEX) 入退室管理 FeliCa/Mifare対応 屋外IPX5

ACS-BLR-BL ACsmartカード リーダ（ブラック）

FeliCa、Mifare、I-CODEの主要3規格に対応した、ACsmartシステム専用のマルチカードリーダーです。洗練された関節照明LEDによる意匠性と、屋外設置が可能なIPX5の環境耐性を両立し、1扉のスタンドアロンから最大32扉の一元管理まで柔軟に構築可能です。

  • 型番： ACS-BLR-BL
  • 製品名： ACsmartカード リーダ（ブラック）
  • 方式 / カテゴリ： 非接触ICカードリーダー（RFID 13.56MHz）
  • 主な用途： オフィス、病院、工場等の入退室セキュリティ管理
  • 設置場所： 屋内、半屋外（IPX5相当）
  • 対応規格： FeliCa (IDm) / Mifare (UID) / I-CODE (UID)

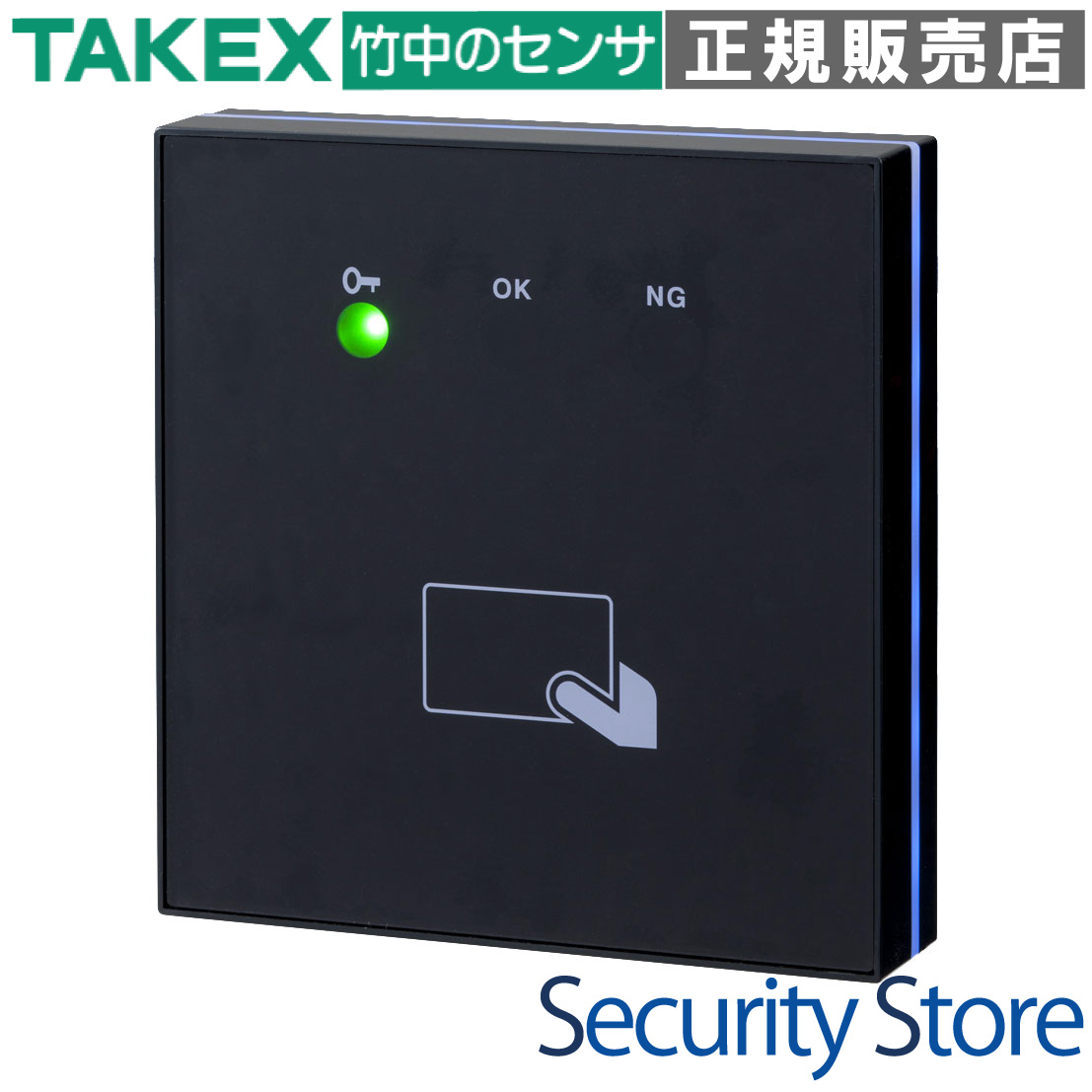

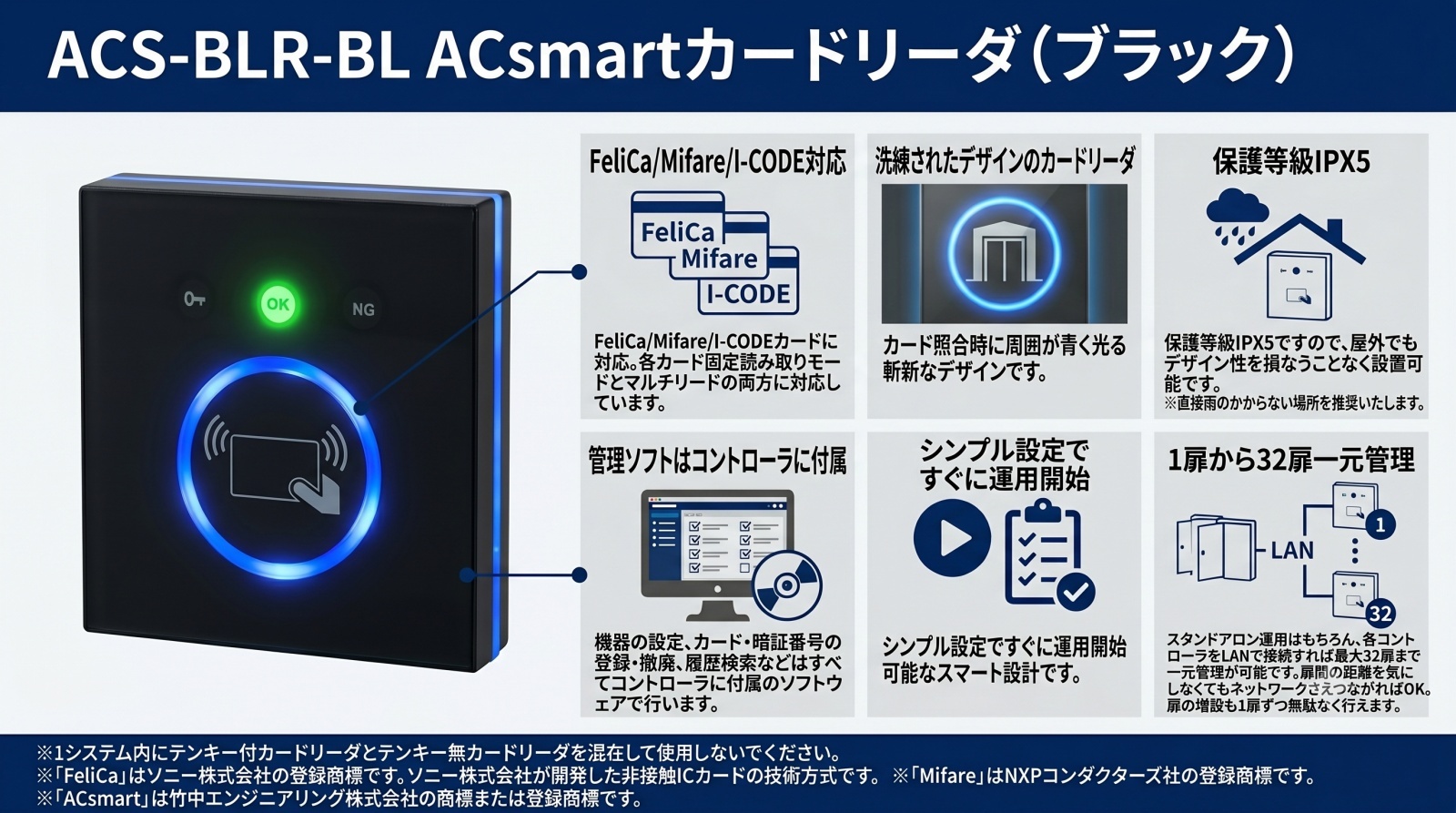

ACS-BLR-BL ACsmartカード リーダの製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 既存のICカードを流用した入退室管理
  • デザイン性を重視するオフィスのエントランス
  • 雨がかりのある屋外門扉などの設置
  • 1扉から徐々に拡張したい現場の施工

導入前に確認したいポイント

  • ACsmart/ACsmart2専用コントローラが必要です
  • 金属面への直接設置は避けてください
  • スマホのNFCは動作保証対象外です
  • 配線にはシールド付きツイストペア線が必須です

特長

主要な非接触ICカード規格にマルチ対応

FeliCa、Mifare、I-CODEの3つの主要なRFID規格に対応しています。DIPスイッチの切り替えにより、単一規格のみの読み取りはもちろん、複数規格を同時に受け付ける「マルチ読取モード」も搭載。現場で発行されているカードに合わせて柔軟な運用が可能です。

洗練された関節照明LEDデザイン

カード照合時に周囲が青く光る斬新かつ視認性の高いデザインを採用しています。待機時にも「関節照明」として暗点灯させる設定が可能で、夜間や暗所においてリーダーの位置を直感的にユーザーへ知らせることができます。

保護等級IPX5による高い耐候性

保護等級IPX5相当の防水性能を備えているため、屋外でもデザイン性を損なうことなく設置可能です。門扉や半屋外の通路など、物理セキュリティの境界線となる場所への設置に適しています。

1扉から最大32扉までの一元管理が可能

スタンドアロンでの運用に加え、コントローラをLAN接続することで最大32扉までの一元管理に拡張可能です。ネットワークがつながる環境であれば、扉間の距離に縛られることなくシステムを構築でき、無駄のない段階的な増設にも対応します。

シンプル設定で即座に運用開始

機器の設定やカードの登録・抹消、履歴検索といった管理業務は、コントローラに付属のソフトウェアで完結します。エンジニアリングの専門知識を過度に必要としないスマート設計により、導入コストの低減に寄与します。

面付設置・埋込設置の両方式に対応

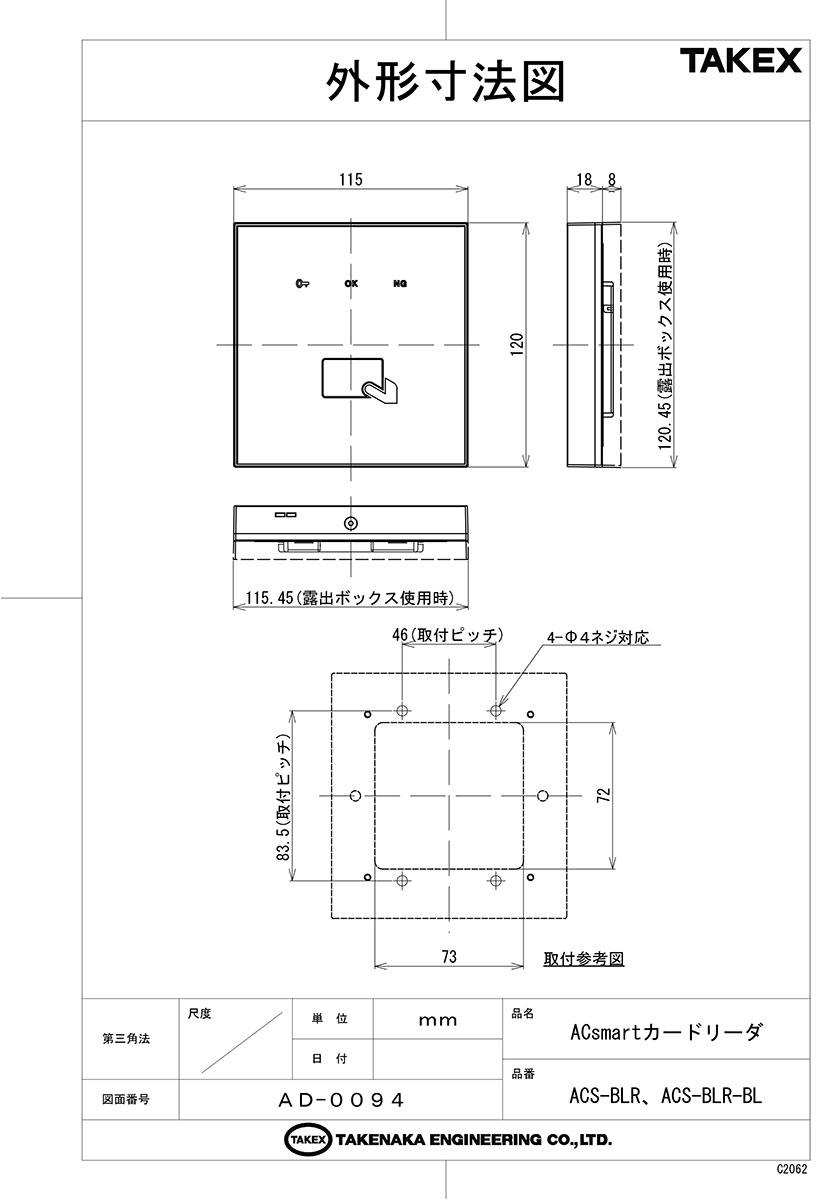

幅115mm×縦120mm×厚さ26mm（埋込時18mm）のコンパクトな設計です。壁面への直接の面付設置だけでなく、埋込設置にも対応しており、現場の意匠条件や施工環境に合わせて選択が可能です。

防犯性を高める侵入警報音機能を搭載

不正なアクセスや扉の強制開放などの異常時に、リーダー本体から警告音を発報する機能を備えています。現場での音響警告により、物理的なセキュリティ抑止力を高めることができます。

音声ガイドによる親切なユーザーインターフェース

「カードをお確かめください」「このカードでは操作できません」といった日本語音声メッセージにより、ユーザーに対してエラーの内容を明確に伝えます。視覚的なLED表示と組み合わせることで、確実な入退室操作をサポートします。

選定時に評価したい強み

  • 高い汎用性： 規格の異なる複数カードが混在する環境でも1台で運用可能
  • 施工性の高さ： 脱落防止構造のボルトや、汎用性の高い取付ピッチを採用
  • 信頼の国内メーカー： 竹中エンジニアリング製。保守・サポート面での安心感
  • 運用柔軟性： 入室側・退室側の定義をスイッチ一つで切り替え可能

施工・設置ガイド

設置環境と高さの推奨

一般的な成人が自然にカードを提示できる、床面から1200mm〜1400mmの高さを中心に設置してください。金属扉や金属壁に設置する場合は、読取距離の低下を防ぐため、10mm〜30mm以上の非金属スペーサーを挟むことを推奨します。

推奨配線仕様

ノイズによる通信障害を防ぐため、必ずシールド付きツイストペアケーブル（CPEV-S等）を使用してください。電源2芯、通信2芯（T1/T2）の計4芯が必要です。

確認項目 この製品での考え方
金属干渉への対応 金属面へのベタ付け厳禁。必ず絶縁スペーサーで浮かせてください。
シールド線の処理 コントローラ側で接地。リーダー側は未接続（絶縁）とする「片端接地」を厳守。
清掃時の注意 アルコール、シンナー、ベンジンは絶対使用禁止。中性洗剤を薄めて使用してください。
設定変更時 DIPスイッチの変更は、必ず12V電源を遮断した状態で行ってください。

内部スイッチ設定（SW1）

スイッチ番号 機能名称 オフ (OFF) の挙動 オン (ON) の挙動
SW1-1 入退室の定義 入室側（出荷時） 退室側
SW1-3,4,5 読取モード FeliCa / MIFARE / I-CODE / マルチモードを組み合わせで選択
SW1-6 関節照明LED設定 待機時 暗点灯（出荷時） 待機時 消灯
SW1-7 侵入警報音設定 音あり（出荷時） 音なし

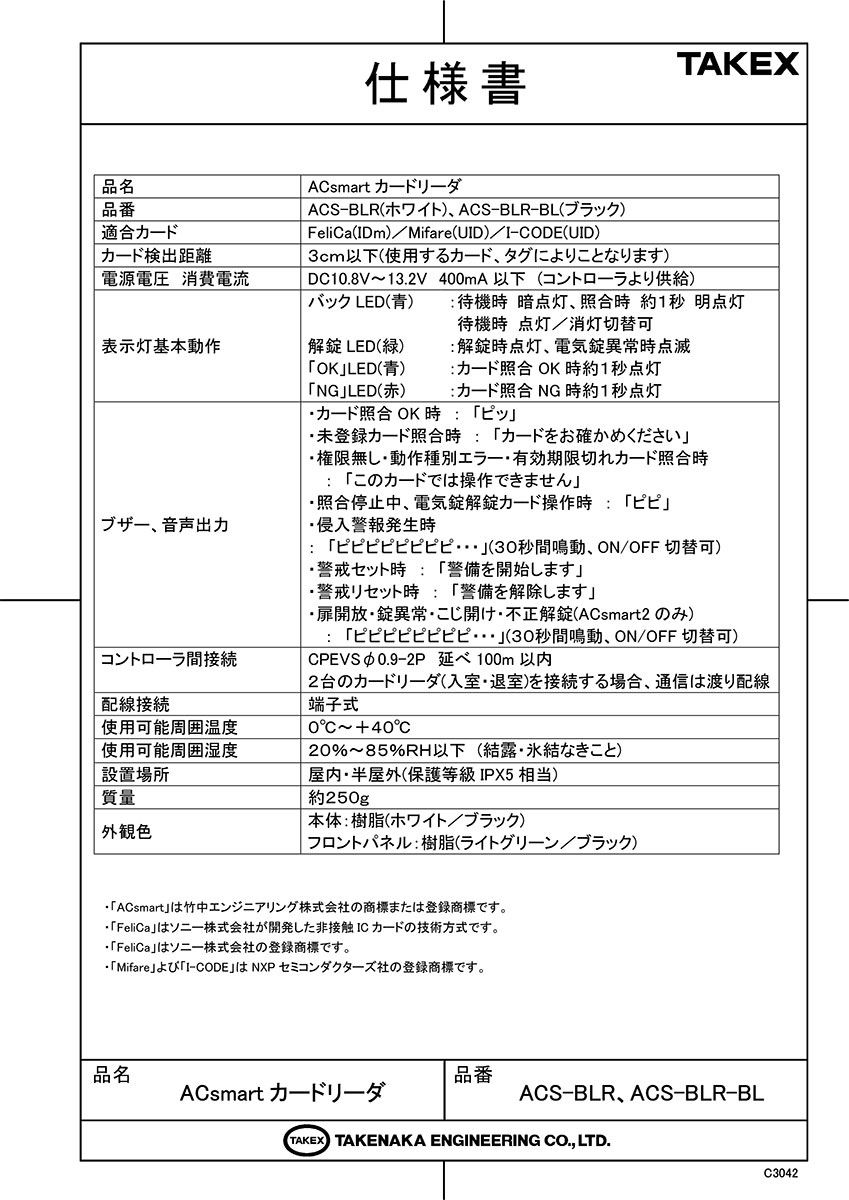

製品仕様

項目 内容
品名・品番 ACsmart カードリーダ / ACS-BLR-BL（ブラック）
適合カード FeliCa(IDm)／Mifare(UID)／I-CODE(UID)
カード検出距離 3cm以下（使用するカード、タグにより異なります）
電源電圧 DC10.8〜13.2V（コントローラより供給）
消費電流 400mA以下
コントローラ間接続 CPEVS φ0.9-2P　延べ100m以内（渡り配線対応）
配線接続方式 端子式
使用可能周囲温度 0℃〜＋40℃（結露・氷結なきこと）
設置場所・保護等級 屋内、半屋外（直接雨のかからないところ）保護等級IPX5相当
外形寸法 W72 × H115.5 × D46 mm
質量 約250g
外観色 本体：ブラック樹脂、フロントパネル：ブラック樹脂

FAQ

Q：スマートフォンのNFCをカードとして登録・利用できますか？ A：NFCチップ搭載のモバイル端末やスマートフォンは、登録できても実際の照合時にエラー（照合NG）となる場合があるため、動作保証の対象外です。物理的なICカードの使用を推奨します。
Q：屋外の門扉に設置したいのですが、雨に濡れても大丈夫ですか？ A：保護等級IPX5相当の防水性能を有していますが、故障を未然に防ぎ長くお使いいただくため、直接雨のかからない軒下等への設置を推奨します。
Q：金属製の支柱に設置する場合の注意点はありますか？ A：金属面へ密着させると磁界が乱れ、読取距離が極端に短くなるか読取不可になります。必ず非金属のスペーサーを挟み、金属面から10〜30mm以上離して設置してください。
Q：配線ケーブルは何を使用すれば良いですか？ A：シールド付きツイストペアケーブル（CPEV-S φ0.65〜0.9mm）を推奨します。通常のAE線などシールドのないケーブルではノイズにより通信不良が発生する恐れがあります。
Q：メンテナンスで表面をアルコール除菌しても問題ありませんか？ A：アルコール（エタノール）、シンナー、ベンジン等の有機溶剤は絶対に使用しないでください。樹脂のクラック（ひび割れ）の原因となります。清掃は中性洗剤を薄めた液と柔らかい布で行ってください。
Q：カードをかざしても反応しません。何を確認すべきですか？ A：(1)電源電圧が端子間で12V付近に達しているか、(2)内部のDIPスイッチ(SW1-3〜5)がカード規格に合っているか、(3)T1/T2の通信線が逆転していないかを確認してください。設定変更後は必ず再起動が必要です。
Q：シールド線はリーダー側の端子にも接続しますか？ A：いいえ、シールド線（ドレンワイヤー）はコントローラ側のみ接地し、リーダー側はどこにも接続せず絶縁処理を行ってください。両端接地するとノイズを引き込む原因となります。
Q：待機時に青く光る機能を止めたいのですが可能ですか？ A：可能です。内部のDIPスイッチ「SW1-6」をONにすることで、待機時の関節照明LEDを消灯させることができます。
Q：1台のコントローラで入室時と退室時の両方にリーダーを付けられますか？ A：はい、可能です。一方のリーダーを「入室側(SW1-1 OFF)」、もう一方を「退室側(SW1-1 ON)」に設定して渡り配線（デイジーチェーン）を行うことで管理が可能です。
Q：製品の寿命や交換時期の目安はありますか？ A：納入後およそ5年を目安とした更新を推奨しています。24時間稼働するセキュリティ設備としての信頼性を維持するための予防保全期間です。
