マグネット錠 　屋内・屋外用 [M32M(J)]

マグネット錠 　屋内・屋外用 [M32M(J)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 電磁石式電気錠 完全防水 屋内・屋外両用

M32M(J) マグネット錠 　屋内・屋外用

可動部を一切持たない構造により、摩耗による劣化を極限まで抑えた高信頼性の電磁石式電気錠です。272kgfの強力な吸着力で通常のドア錠と同レベルの防犯性を確保しつつ、完全防水設計により屋外設置にも対応。重要施設の出入り口において、長寿命かつ確実な施解錠を実現します。

  • 型番： M32M(J)
  • 製品名： マグネット錠 　屋内・屋外用
  • 方式： 電磁石吸着式（通電時施錠型・フェイルセーフ）
  • 最大吸着力： 2666 N [ 272 kgf ]
  • 設置環境： 屋内・屋外（完全防水型）
  • 電源入力： DC12V / DC24V（自動判別回路内蔵）

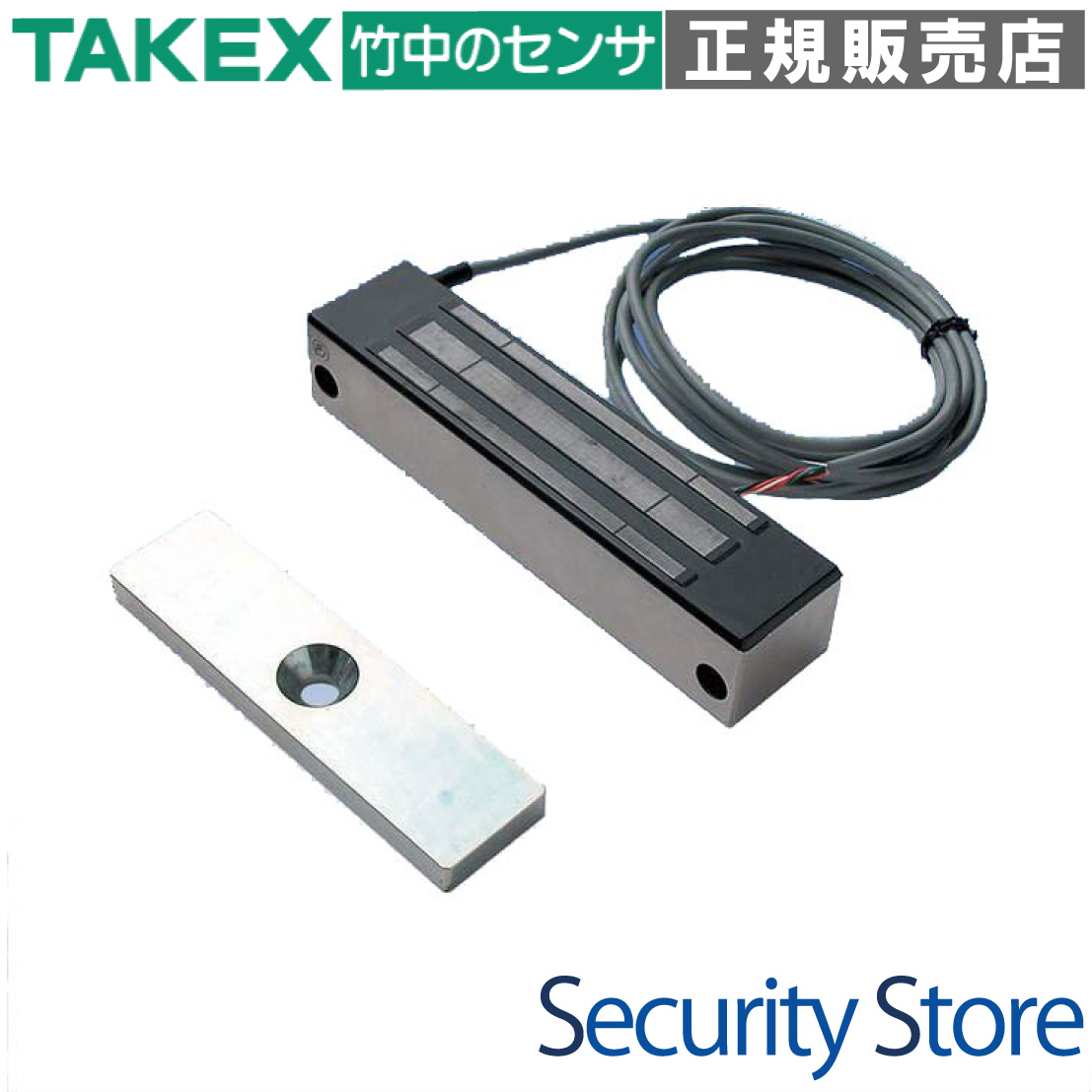

M32M(J) マグネット錠の製品画像

資料ダウンロード

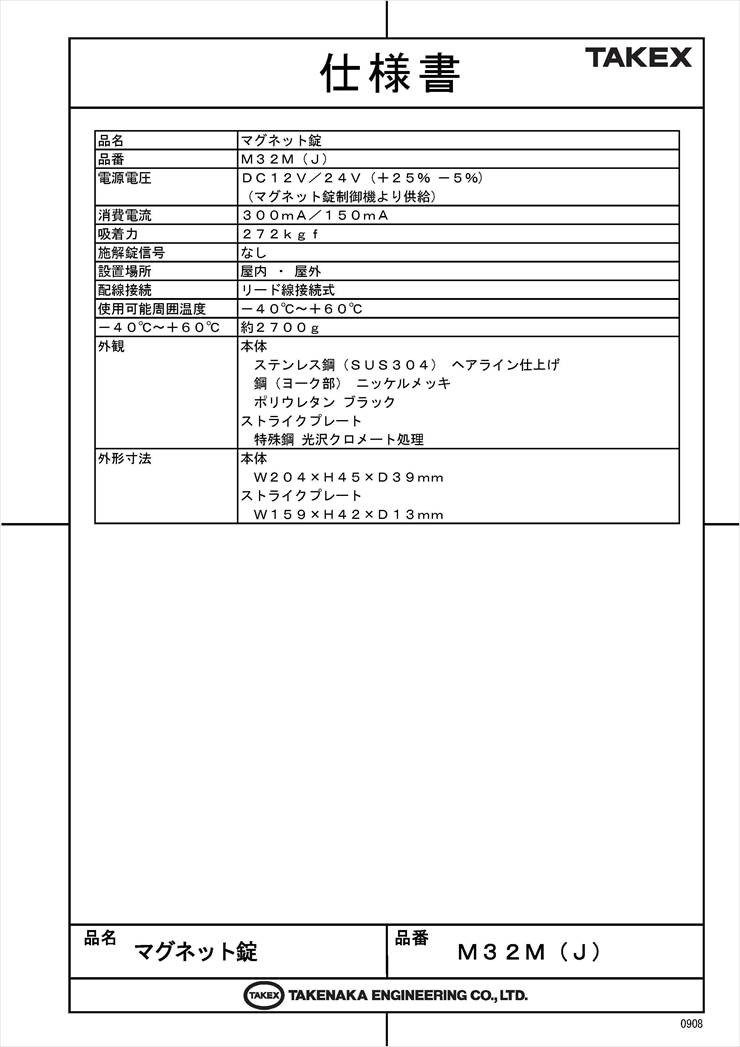

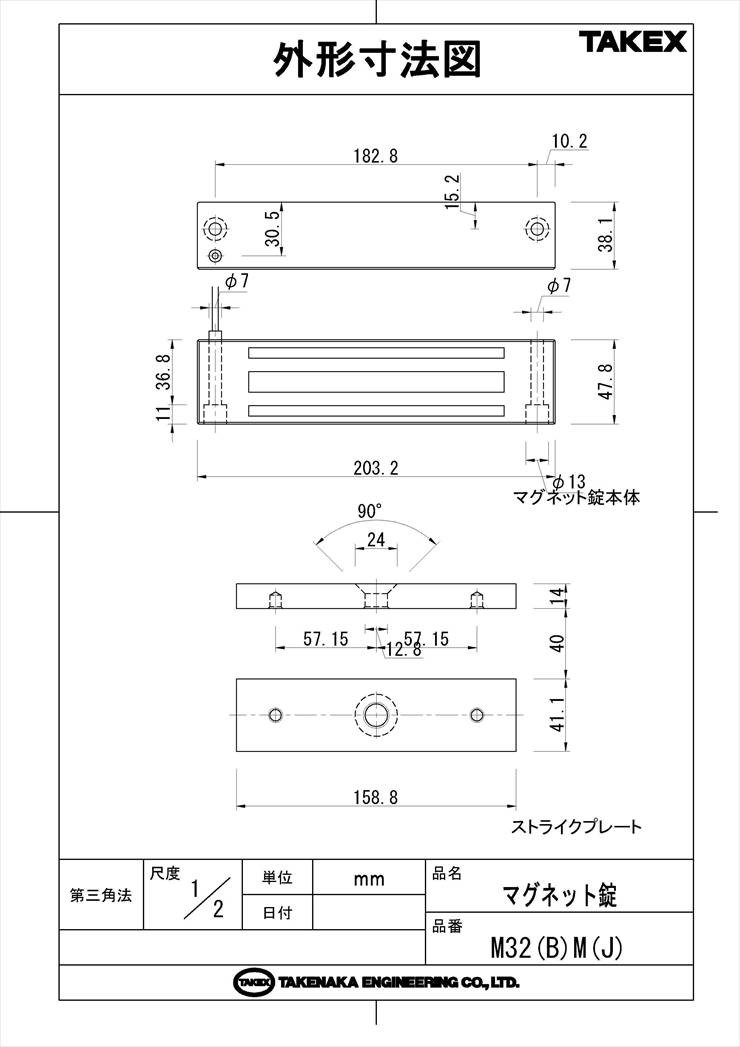

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋外門扉や結露の多い場所の施錠
  • 高頻度で開閉が行われるオフィスの通用口
  • 機械的な摩耗を避けたいクリーンルーム
  • 非常時に即時解錠が必要な避難経路の扉

導入前に確認したいポイント

  • 扉枠と扉の間に十分な取付スペースがあるか
  • 扉が外開き（側板取付）か内開き（正面取付）か
  • 制御盤（DM-700等）を別途手配しているか
  • 屋外設置時の発錆対策・メンテナンス体制

特長

摩耗・劣化が極めて少ない「可動部なし」の構造

一般的なデッドボルト式やラッチ式と異なり、施解錠に機械的な可動部を一切使用しません。金属同士の接触による摩耗や金属疲労が物理的に発生しないため、数百万回に及ぶ開閉サイクルを経ても性能が劣化しにくく、驚異的な長寿命と高信頼性を実現しています。

272kgfの強固な保持力で防犯性を担保

コンパクトなサイズながら、最大2666N（272kgf）という強力な吸着保持力を誇ります。これは通常のドア錠と同レベルの防犯性能であり、オフィスビルから重要施設まで幅広い現場で安心してお使いいただけます。

過酷な環境にも適応する「完全防水設計」

内部基板がエポキシ樹脂で完全にモールドされており、電気的な耐候性に極めて優れています。M32M(J)は完全防水型のため、雨水に晒される屋外の門扉や、温度変化による結露が懸念される環境でも安定した動作が可能です。

DC12V/24Vのインテリジェント自動判別回路

入力される電源電圧を内部回路が自動的に判別します。現場の電源環境に合わせてジャンパー設定などの手間をかける必要がなく、DC12V・DC24Vのどちらでも即座に運用を開始できる柔軟性を備えています。

残留磁気を瞬時に打ち消す「消磁回路」内蔵

強力な電磁石を採用しながら、電源遮断時には内部の消磁回路が残留磁気を瞬時に中和します。これにより、解錠操作を行った瞬間に一切の引っ掛かりなくスムーズに扉を開くことができ、パニック時の確実な避難も支えます。

面接触を確実に担保する「ゴム座金」構造

ストライクプレートの取付に独自のゴム座金を採用。これによりプレートに三次元的な「遊び」が生まれ、扉の経年変化や建付けのズレを吸収します。常に磁石面とプレートが真正面から密着するよう自動調整されるため、設計通りの吸着力を維持し続けます。

選定時に評価したい強み

  • 高い静粛性： 機械的な動作音がなく、無音での施解錠が可能です。
  • フェイルセーフ設計： 通電時施錠型のため、停電や火災時には確実に解錠されます。
  • 広範な動作温度： －40℃から＋60℃まで、極寒地や酷暑環境でも使用可能です。
  • メンテナンスの容易性： 構造が単純であるため、トラブルの原因特定が迅速に行えます。

施工・設置ガイド

本製品の性能を最大限に引き出すためには、物理的なアライメント（位置合わせ）が最も重要です。以下の事項を厳守してください。

施工の重要項目 この製品での考え方と手順
取付位置の原則 扉の吊元（ヒンジ）から最も離れた上部に取り付けます。テコの原理による不正解錠を防ぎます。
ストライクプレートの遊び 中央のボルトは締めすぎず、手で触ってカタカタ動く程度（遊び）を残してください。ゴム座金の弾力を活かして密着度を高めます。
屋外での防錆対策 本体およびプレートは鋼製です。屋外では雨が直接かからない庇の下に設置し、定期的にシリコンスプレー等で清掃してください。
アライメント許容誤差 X方向±7mm、Y方向±3mm以内。これを超えると吸着力が大幅に低下します。

配線・端子仕様

本機は非常にシンプルな2芯配線です。電源供給の状態がそのまま施解錠の状態に直結します。

線色 機能 電気的仕様
赤 電源（＋） DC12V または DC24V（自動検出）
黒 電源（－） グラウンド（逆接続保護回路あり）

トラブルシューティング

現象 主な原因 処置方法
吸着しない 電圧不足または配線断線 本体末端での電圧を確認（定格の-5%以内）。
吸着力が弱い ストライクプレートの遊び不足 中央ボルトを1〜2回転緩め、ゴム座金の弾力を確保。
吸着力が弱い 取付位置のズレ（面接触不良） 本体とプレートが真正面から密着しているか再調整。
本体が異常発熱する 過電圧の印加 AC電源の誤接続や、DC24Vを超える電圧を印加していないか確認。

製品仕様

項目 内容
品番 M32M(J)
電源電圧 DC12V／24V（電気錠制御盤より供給、自動判別）
消費電流 300mA（DC12V時）／150mA（DC24V時）以下
吸着力 2666 N [ 272 kgf ]
使用可能周囲温度 －40℃〜＋60℃（結露・氷結なきこと）
設置場所 屋内・屋外（完全防水型）
質量（本体） 約 2.7 kg
本体外形寸法（正面付） 幅 47.6 mm × 長さ 203.2 mm × 奥行 23.8 mm
ストライクプレート寸法 幅 41.4 mm × 長さ 158.8 mm

FAQ

Q：屋外で使用する場合、メンテナンスは必要ですか？ A：はい。本体およびストライクプレートは鋼製のため、定期的にシリコンスプレー等で清掃し、錆の発生を防ぐメンテナンスが必要です。錆が発生すると吸着力が著しく低下します。
Q：DC12VとDC24Vの設定切り替えはどこで行いますか？ A：内部に自動判別回路を搭載しているため、手動の設定切り替えは不要です。電源を接続するだけで自動的に適切な電圧で作動します。
Q：停電したときは扉はどうなりますか？ A：本製品は「通電時施錠型（フェイルセーフ）」です。電源が遮断されると即座に解錠されるため、非常時の避難経路確保に適しています。
Q：扉との間に隙間があっても吸着しますか？ A：いいえ。電磁石とプレートが完全に密着（面接触）することで本来の保持力を発揮します。わずかな隙間があるだけで吸着力は急激に低下します。
Q：動作状態を示すLEDランプは付いていますか？ A：M32M(J)は標準モデルのため、視覚的なLED表示デバイスは搭載されていません。動作確認は扉の施錠状態や制御盤側で行ってください。
Q：ストライクプレートがカタカタ動きますが、故障ですか？ A：いいえ、正常な状態です。ゴム座金の弾力を利用した「遊び」により、扉の歪みに合わせてプレートが密着できるよう設計されています。ボルトを締めすぎないでください。
Q：推奨される制御盤はありますか？ A：TAKEX製のDM-700、DM-110K、DM-110TKなどの制御盤が推奨されています。
Q：耐用年数の目安はどのくらいですか？ A：予防保全の観点から、納入後「5年」を目安に新品への交換をメーカーとして推奨しています。
Q：内開き扉にも取り付け可能ですか？ A：正面取付用のブラケット等を使用することで取り付け可能です。設置環境に合わせた金具をご検討ください。
Q：海水がかかるような塩害地域でも使えますか？ A：防水性はありますが、鋼製部品の発錆リスクが非常に高いため、塩害地域での使用は推奨されません。
