竹中エンジニアリング ACsmart2専用ネットワーク制御電気錠制御屋内用

ACS-GKU ACsmart2グループ解錠ユニット

外部の接点信号をIPコマンドへ変換し、ネットワーク経由で複数扉の一斉解錠を実現する専用ユニットです。

火災報知器や非常ボタンなどの物理的な接点入力をトリガーとして、ACsmart2システム内の特定グループに属する扉を即座に解放できます。物理的な信号線の敷設コストを抑えつつ、高度な連動制御を構築可能です。

型番： ACS-GKU
製品名： ACsmart2グループ解錠ユニット
制御方式： ネットワーク経由（LAN）IPコマンド送信
最大接続数： 1システムあたり最大4台まで
電源仕様： AC100V または DC12V/24V（マルチ対応）
設置環境： 屋内壁面取付

資料ダウンロード

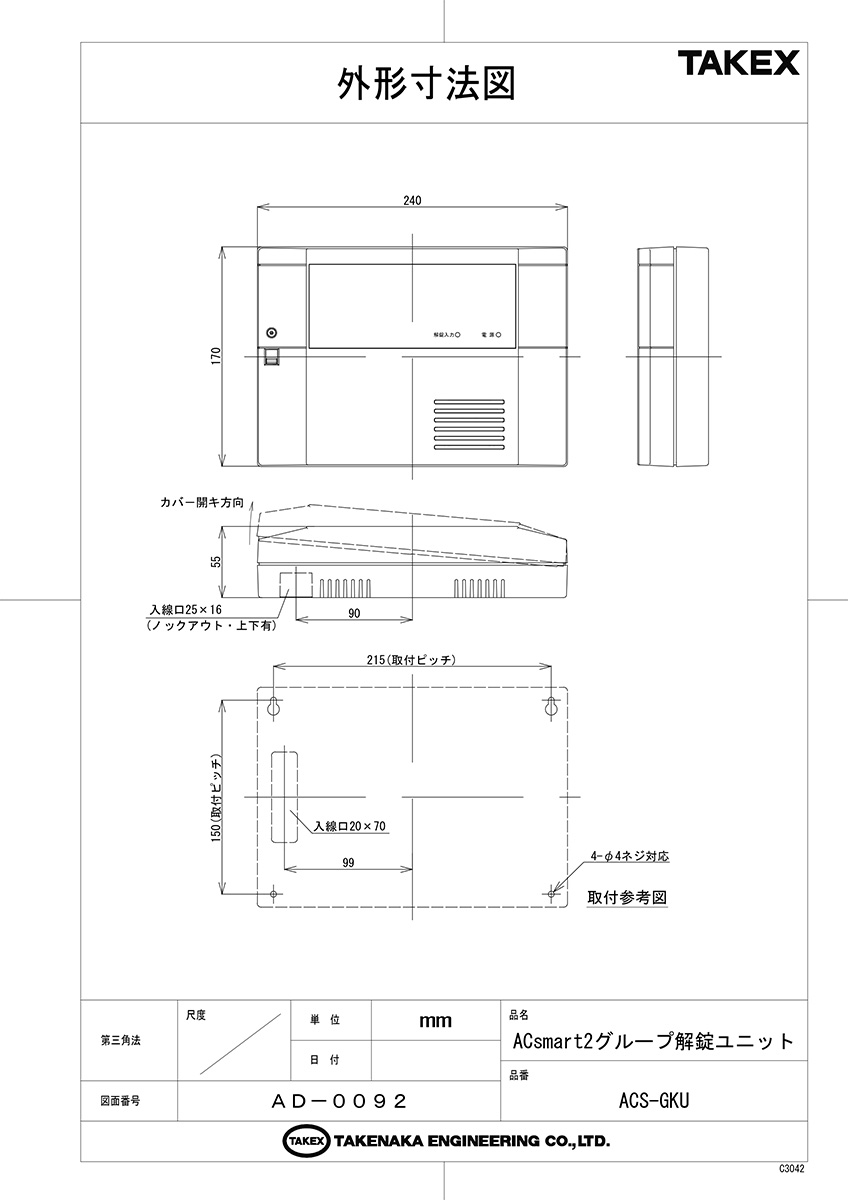

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

火災報知器連動による全扉の一斉開放
非常ボタンによる特定区画の強制解錠
受付・警備室からの遠隔一括解錠操作
配線コストを抑えた大規模解錠システムの構築

導入前に確認したいポイント

既存のACsmart2システム（ACS-C2）との連携専用です
初代ACsmartシステムでは使用できません
制御先が「警備中」の場合は解錠コマンドが拒否されます
ネットワーク障害時は制御不能となるため設計に注意が必要

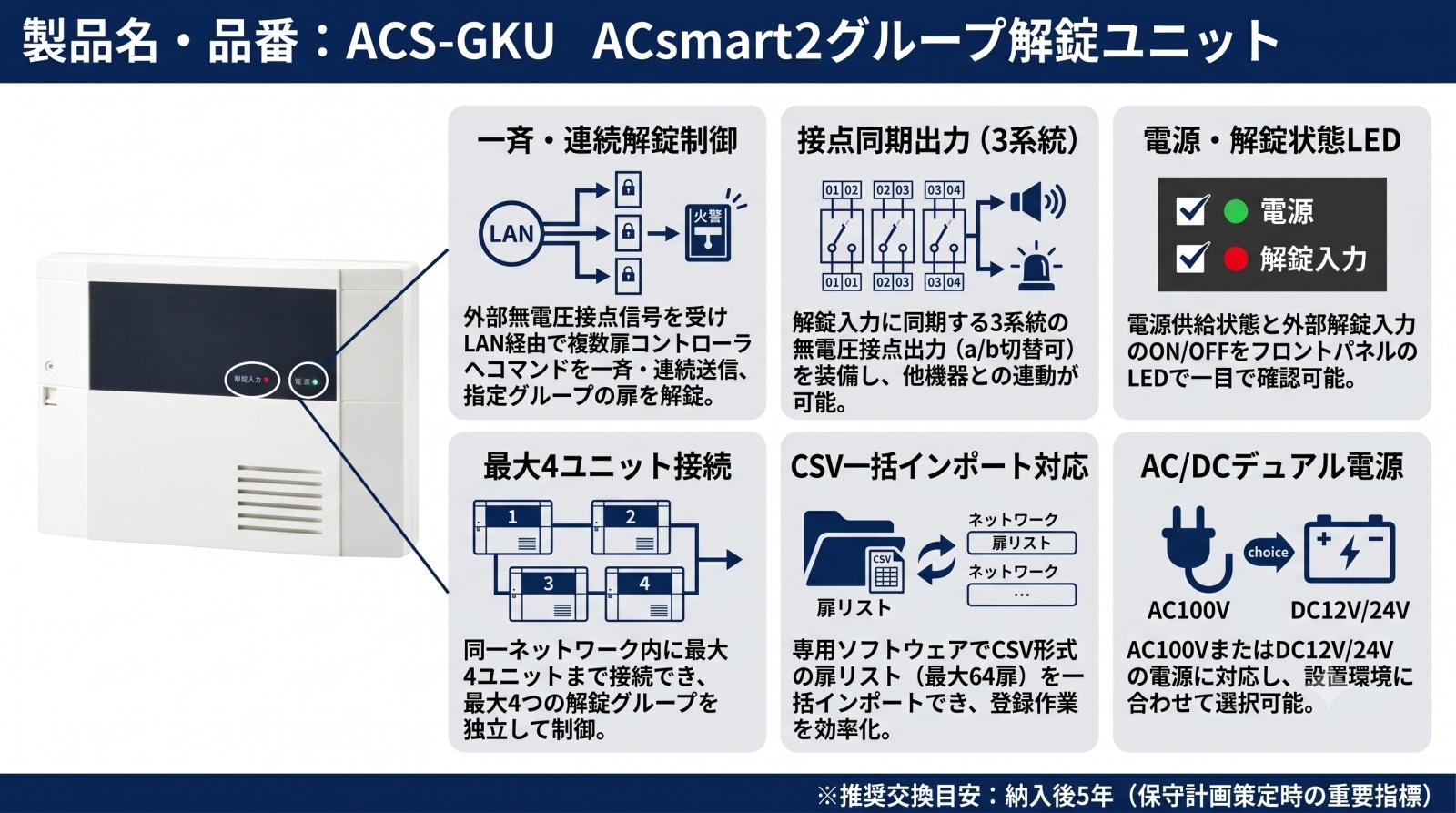

特長

外部接点をIP解錠コマンドへ変換

物理的な無電圧接点入力を受けると、ネットワーク上の指定された「ACS-C2 コントローラ」に対して解錠コマンドを送信します。火報盤などの物理信号をトリガーに、LANを経由した柔軟な扉制御を可能にします。

最大4つの解錠グループを独立構築

1つのACsmart2システム内に本ユニットを最大4台まで設置可能です。これにより、フロア別や用途別など、最大4つの独立した解錠グループを構築し、個別に制御を行うことができます。

ネットワーク活用による施工コストの低減

各扉（コントローラ）に対して個別に解錠用の信号線を配線する必要がありません。既設のLAN環境を利用して制御を行うため、配線工数を大幅に削減し、長距離の制御も容易に実現します。

信頼性を高める「繰返送信モード」を搭載

接点がONの間、2秒間隔で継続的に解錠コマンドを送信し続ける設定が可能です。他の操作や一時的な通信乱れが発生しても、強制的に解錠状態を維持し続けるため、特に火災連動などの重要シーンで威力を発揮します。

AC/DC両電源に対応する優れた設置性

AC100Vのコンセント・直結電源だけでなく、DC10.5V〜26.4Vの直流電源にも対応しています。現場の既存電源設備に合わせて最適な給電方法を選択できるため、設置場所を選びません。

3系統の独立した連動出力を装備

解錠入力に同期して動作する無電圧接点出力を3系統搭載しています。解錠と同時に現地のアラームを鳴らしたり、別の表示灯を点灯させるなど、外部機器との連携も本機1台で完結します。

専用ソフトによる一括扉登録機能

Windows用設定ソフトを使用することで、最大64扉までの送信先を管理できます。統合管理ソフト（ACS-Client2）からエクスポートした扉リストのCSVインポートにも対応しており、設定ミスを防ぎます。

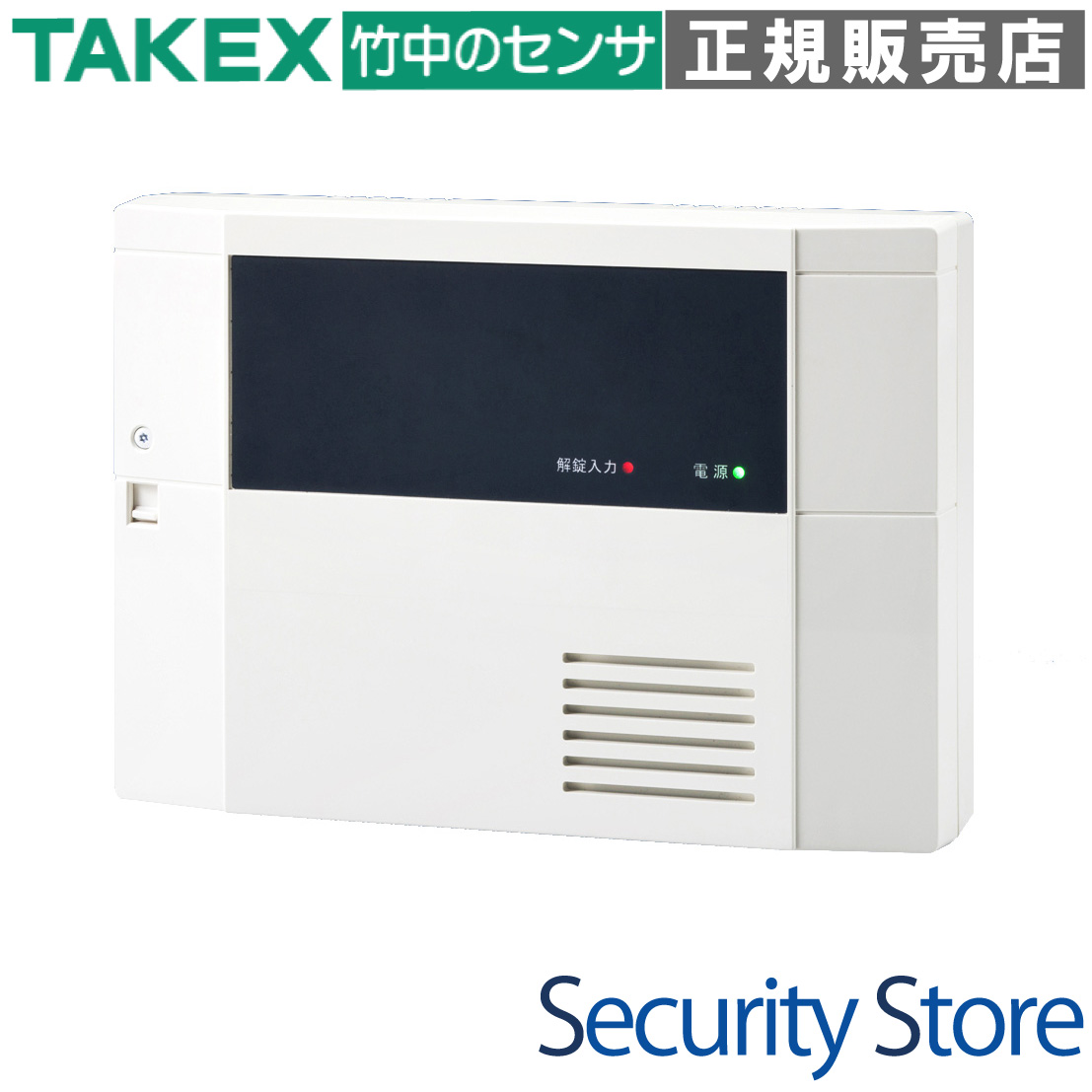

直感的なステータス表示LED

筐体表面に「電源」および「解錠入力」の状態を示すLEDを配置。内部基板には通信リンク状態を示すLEDも備えており、テスターを使用せずとも現場での一次切り分けが迅速に行えます。

    選定時に評価したい強み
    施工性： LAN配線のみで複数扉の集中制御が完結し、省配線化に貢献。
確実性： 繰返送信モードにより、火報連動時の解錠維持を強力にサポート。
汎用性： AC/DC両対応、a/b接点切替など、現場の仕様変更に柔軟に対応可能。
管理性： 専用ソフトによる設定管理とCSVインポートで保守性を向上。



施工・設置ガイド

設置の際は以下のポイントに留意して作業を行ってください。

確認項目	この製品での考え方
設置場所	屋内専用。周囲温度0℃〜+50℃の範囲内で設置してください。
電源接続	AC100VとDC電源を同時に結線しないでください（破損の原因）。
ネットワーク	UTPカテゴリ5以上のLANケーブルを使用し、ハブ経由でACS-C2と接続します。
火災連動時	「警備中」の扉を強制解錠するには、コントローラ本体への物理配線が必要です。

製品仕様

項目	内容
品名 / 品番	ACsmart2グループ解錠ユニット / ACS-GKU
電源入力	AC100V±10%（50/60Hz） 2.5W または DC10.5〜26.4V（DC12V供給時100mA、DC24V供給時50mA）
動作モード	【一回送信】ON時解錠/OFF時施錠を各1回送信【繰返送信】ONの間2秒間隔で解錠継続送信、OFF時施錠送信
解錠コマンド	「連続解錠M」を送信（警備用設定で警戒セット中は解錠不可）
ユニットNo.設定	ディップスイッチにてNo.01〜04を設定可能
外部入力	解錠入力［RK］：無電圧a接点入力（ラッチ）
外部出力	連動出力［01］〜［03］：無電圧接点出力（a/b切替式）出荷時a接点定格：DC24V 0.5A以下（抵抗負荷）
表示灯	電源（緑）：通電時点灯解錠入力（赤）：解錠入力ON時点灯
通信インターフェース	10BASE-T／100BASE-TX（RJ45コネクタ） UTPカテゴリ5以上推奨
使用可能周囲温度	0℃〜＋50℃（結露なきこと）
設置場所	屋内（壁面取付）
質量 / 外観	約700g / 樹脂（ホワイト）
対応OS	Microsoft Windows 10、11（32/64ビット版）

FAQ

Q：このユニット1台で、最大何枚の扉を解錠できますか？ A：設定ソフトウェア上で最大64扉（ACS-C2）までの送信先を登録し、一括で制御することが可能です。

Q：古い「ACsmart」システムでも使用できますか？ A：いいえ、本機は「ACsmart2」システム専用です。旧製品のコントローラとは通信プロトコルが異なるため動作しません。

Q：火災報知器と連動させる際の推奨設定はありますか？ A：動作モードを「繰返送信」に設定することを強く推奨します。これにより、ノイズや他操作による施錠を防ぎ、解錠状態を確実に維持します。

Q：管理用PCが停止していても、解錠連動は動作しますか？ A：はい。設定完了後は本機単体で動作します。解錠トリガー時にPCが起動している必要はありません。

Q：警備モードが「警戒」になっている扉はどうなりますか？ A：ACsmart2の仕様により、警戒状態のコントローラはネットワークからの解錠コマンドを拒否します。警備連動が必要な場合は、コントローラ側の汎用入力へ直接物理配線を行ってください。

Q：ハブやLANケーブルが故障した場合、どうなりますか？ A：通信断となるため、ネットワーク経由の解錠制御は行えなくなります。クリティカルな用途では、物理配線による非常解錠スイッチの併設を推奨します。

Q：設定ソフトのログインパスワードを忘れました。リセットできますか？ A：ソフト側にリセット機能はありません。ソフトを一度アンインストールし、再インストールすることで初期設定（admin/admin）に戻ります。

Q：AC100VとDC24Vの両方を繋いでも大丈夫ですか？ A：いいえ、絶対に両方を同時に給電しないでください。故障の原因となります。どちらか一方の電源を選択してください。

Q：IPアドレスが分からなくなり、アクセスできなくなりました。 A：基板上のDIPスイッチ「DSW1-4」のみをONにして電源を入れることで、工場出荷時のIP（192.168.2.32）へ初期化できます。

Q：屋外の門扉などに設置できますか？ A：本機は屋内専用（非防水）です。屋外には設置できません。必ず屋内の盤内や壁面に設置してください。
