ACsmart2 コントローラ [ACS-C2]

ACsmart2 コントローラ [ACS-C2]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング 入退室管理システム ネットワークコントローラ マルチカード対応 最大64扉管理

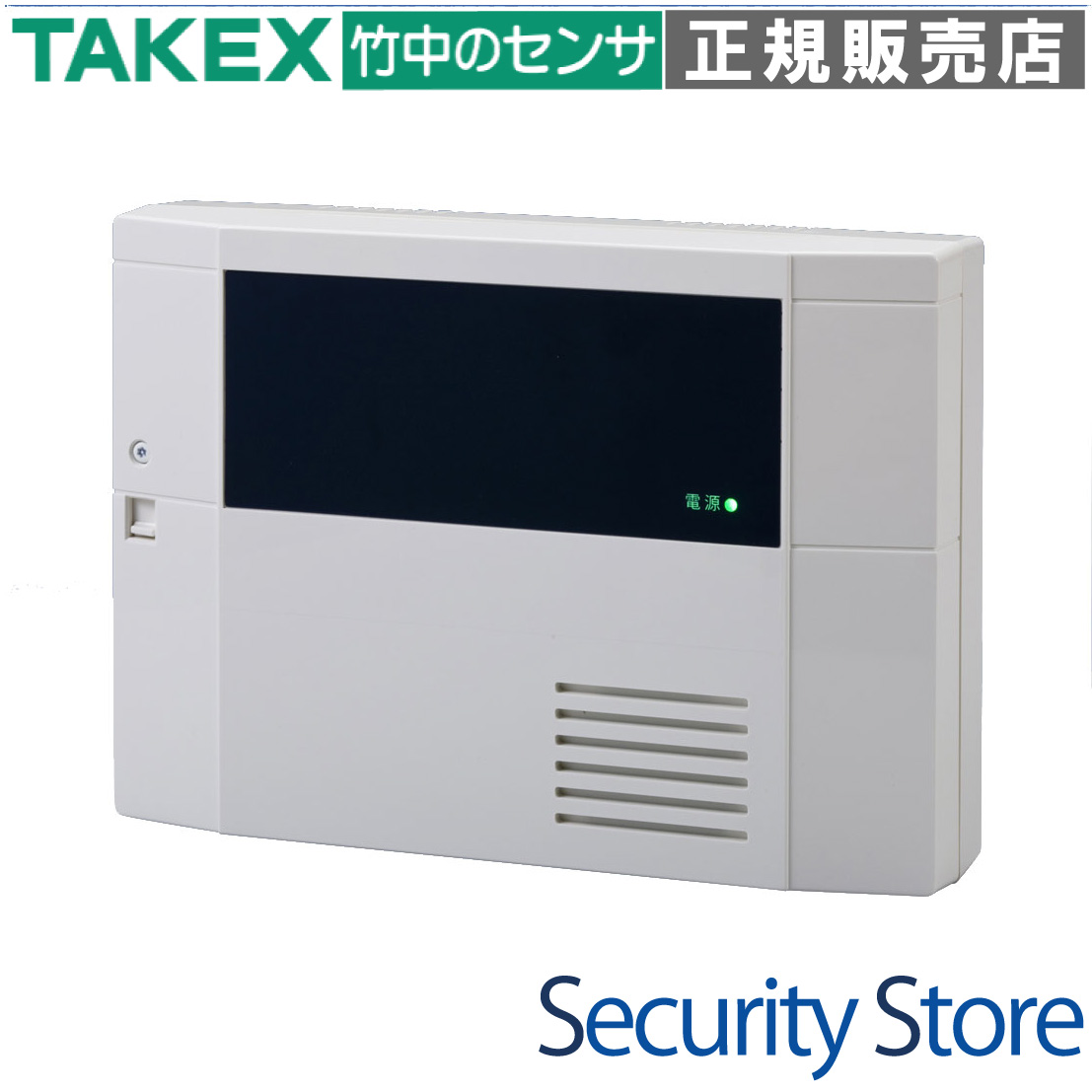

ACS-C2 ACsmart2 コントローラ

ACS-C2は、ネットワーク経由で最大64扉の一元管理を可能にする、ACsmart2システムの核となる高機能コントローラです。FeliCaやMIFAREなどのマルチカード対応に加え、エレベータ制御や鍵管理に活用できる豊富な入出力を備え、オフィスから大規模施設まで柔軟な入退室管理を実現します。

  • 型番： ACS-C2
  • 製品名： ACsmart2 コントローラ
  • 方式 / カテゴリ： ネットワーク対応型 入退室管理コントローラ
  • 主な用途： オフィス、病院、学校、重要施設等の扉・エレベータ制御
  • 登録容量： 個人情報 最大3,500件 / 履歴 最大500万件
  • 電源仕様： AC100V または DC24V の選択供給式

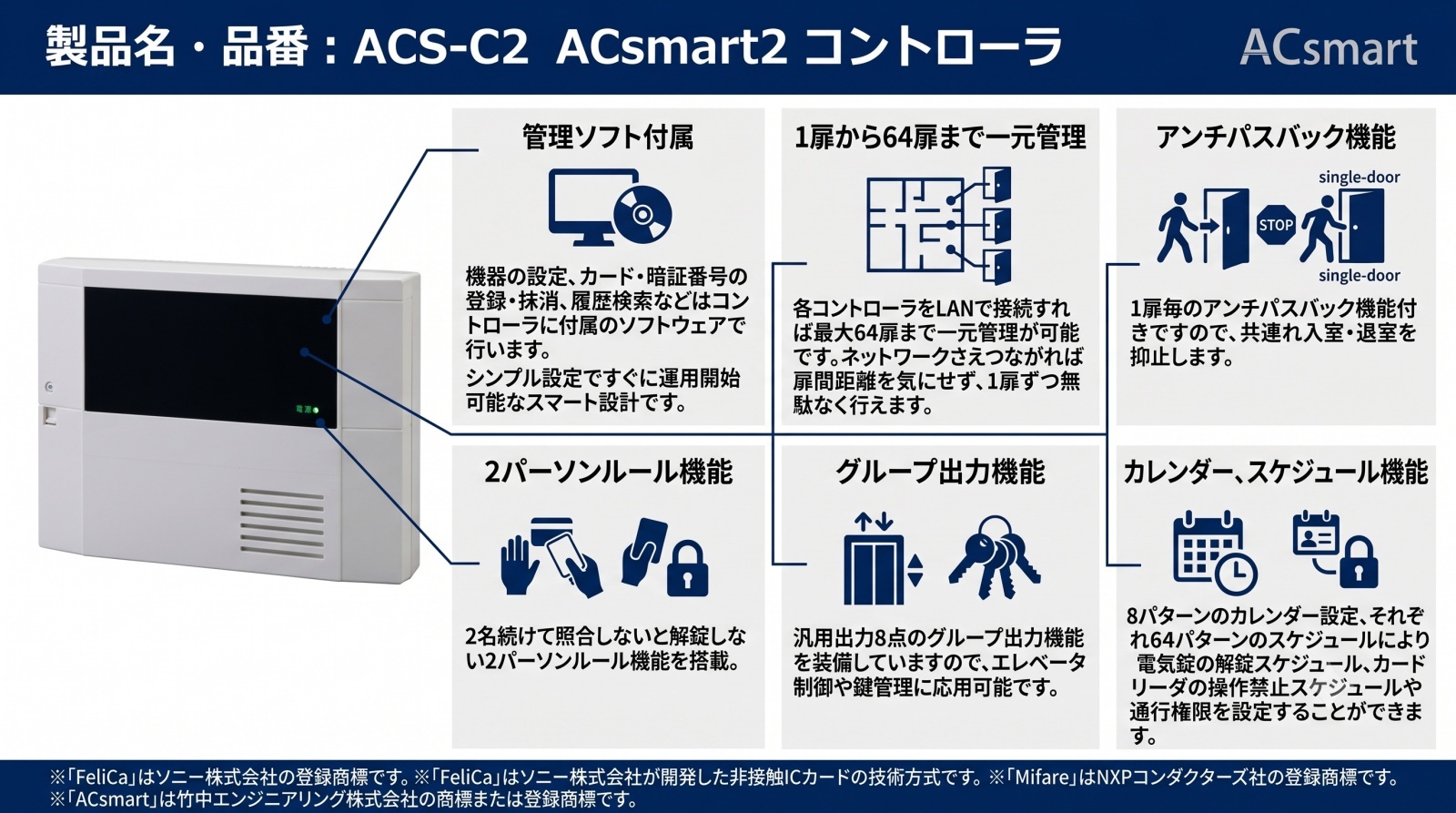

ACsmart2 コントローラ ACS-C2

資料ダウンロード

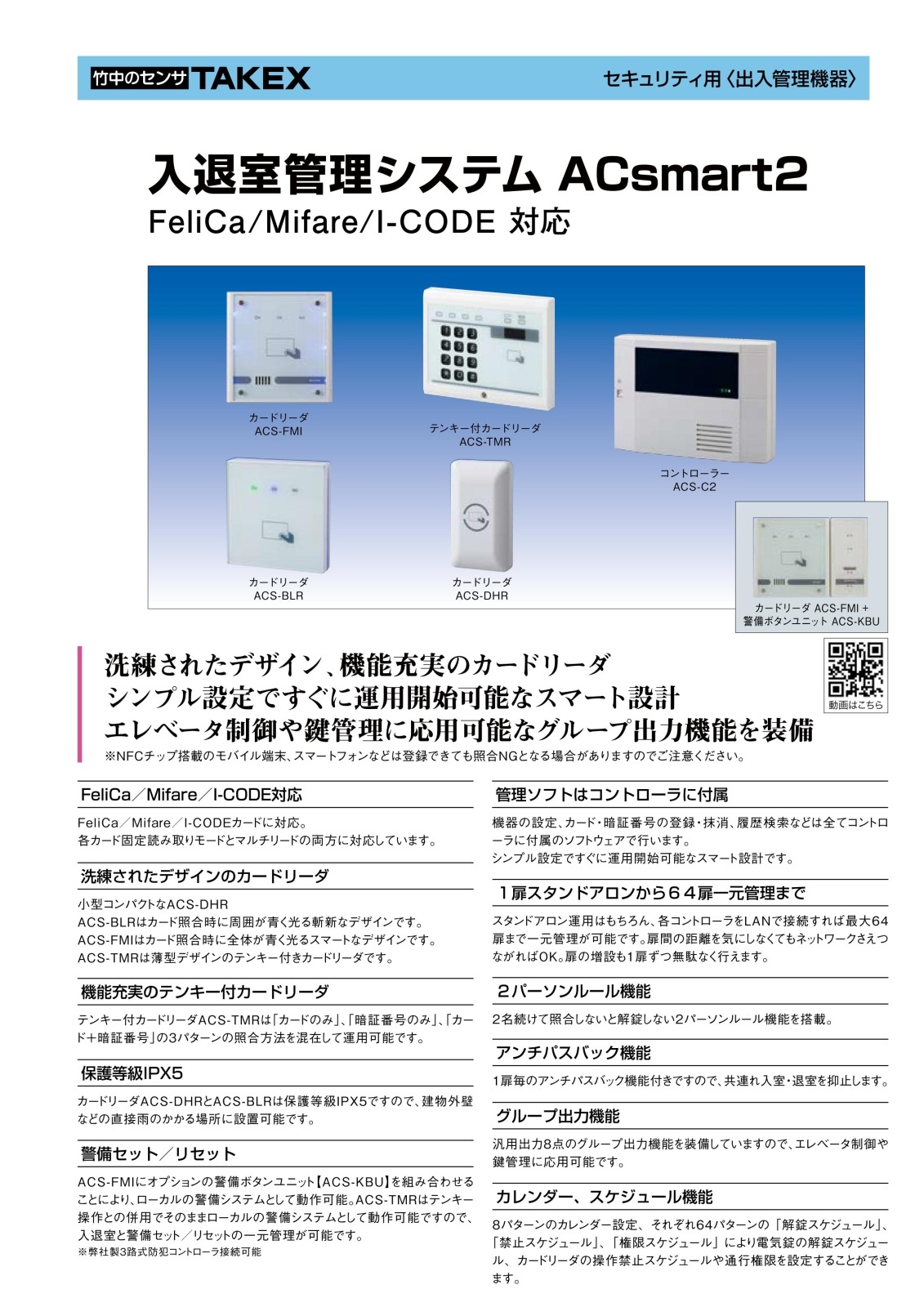

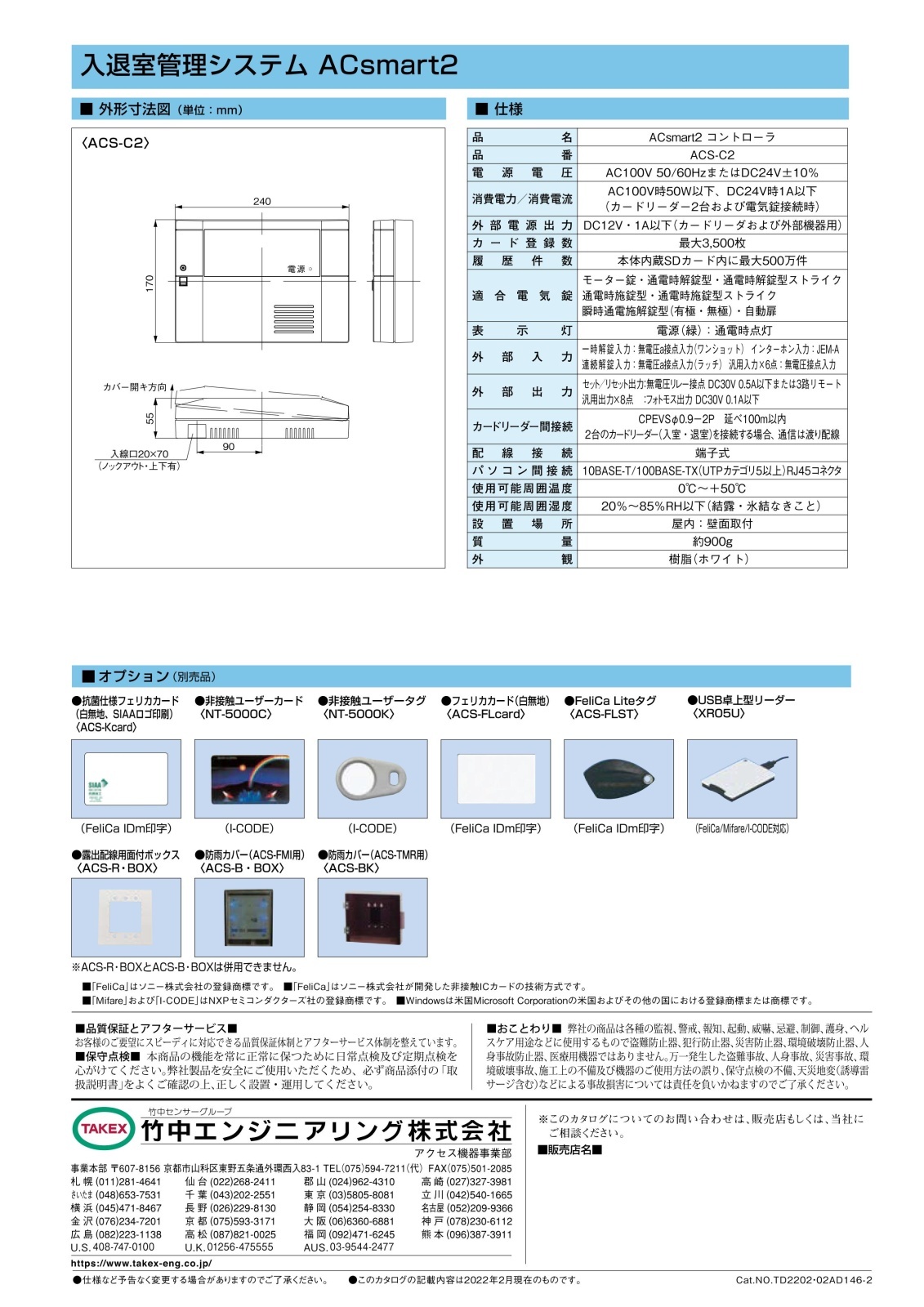

製品仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 管理PC更新手順(1)（PDF） 管理PC更新手順(2)（PDF） 設定データ編集手順（PDF）

この製品が向いている用途

  • 複数拠点の扉をLAN経由で一元管理したい
  • FeliCaやMIFARE等、既存のICカードを活用したい
  • エレベータの階数制御や重要鍵の管理を行いたい
  • 共連れ防止（アンチパスバック）を徹底したい
  • 高セキュリティな2名照合ルールを導入したい

導入前に確認したいポイント

  • 屋内壁面への取付専用（屋外設置不可）
  • 既存のLAN環境（カテゴリ5以上）の有無
  • 接続予定の電気錠の種別（モーター錠、磁気錠等）
  • 管理用PCのOS（Windows 10/11対応）
  • スマートフォン（NFC等）の照合は非推奨

特長

最大64扉のネットワーク一元管理

コントローラをLANで接続することで、小規模な1扉運用から大規模な64扉管理までシームレスに拡張可能です。拠点間の距離に関わらず、ネットワークさえ繋がれば場所を選ばない集中管理を実現します。

マルチICカード対応テクノロジー

FeliCa、MIFARE、I-CODEの主要な非接触ICカード規格をサポートしています。設定により最大3規格を同時に読み取る「3モードマルチ運用」が可能で、異なる規格のカードが混在する環境でも柔軟に対応できます。※モバイル端末のNFCは動作対象外となる場合があります。

圧倒的な履歴保存容量

本体内蔵の履歴メモリカードにより、最大500万件ものイベントログを保存可能です。万が一ネットワークが遮断された場合でも、コントローラ単体で膨大な履歴を保持し続けるため、高い信頼性を誇ります。

2パーソンルールとアンチパスバック

セキュリティを最大化する「2パーソンルール（2名の連続照合で解錠）」や、入退室の整合性を監視して共連れを抑止する「アンチパスバック機能」を標準搭載。重要エリアへのアクセス制限を厳格化できます。

高度なスケジュール制御機能

8パターンのカレンダー設定に加え、それぞれ64パターンの「解錠」「禁止」「権限」スケジュールを設定可能です。時間帯に応じた自動解錠や、特定の時間帯のみカード操作を禁止するなどの複雑な運用も簡単に行えます。

エレベータ制御に応用可能なグループ出力

汎用出力8点を用いたグループ出力機能を装備。特定のカードで特定の階数ボタンのみ有効にするエレベータ制御や、重要資産の鍵管理など、入退室管理の枠を超えた高度なシステム構築が可能です。別売のグループ解錠ユニットACS-GKUとの連携も可能です。

洗練されたスマート設計

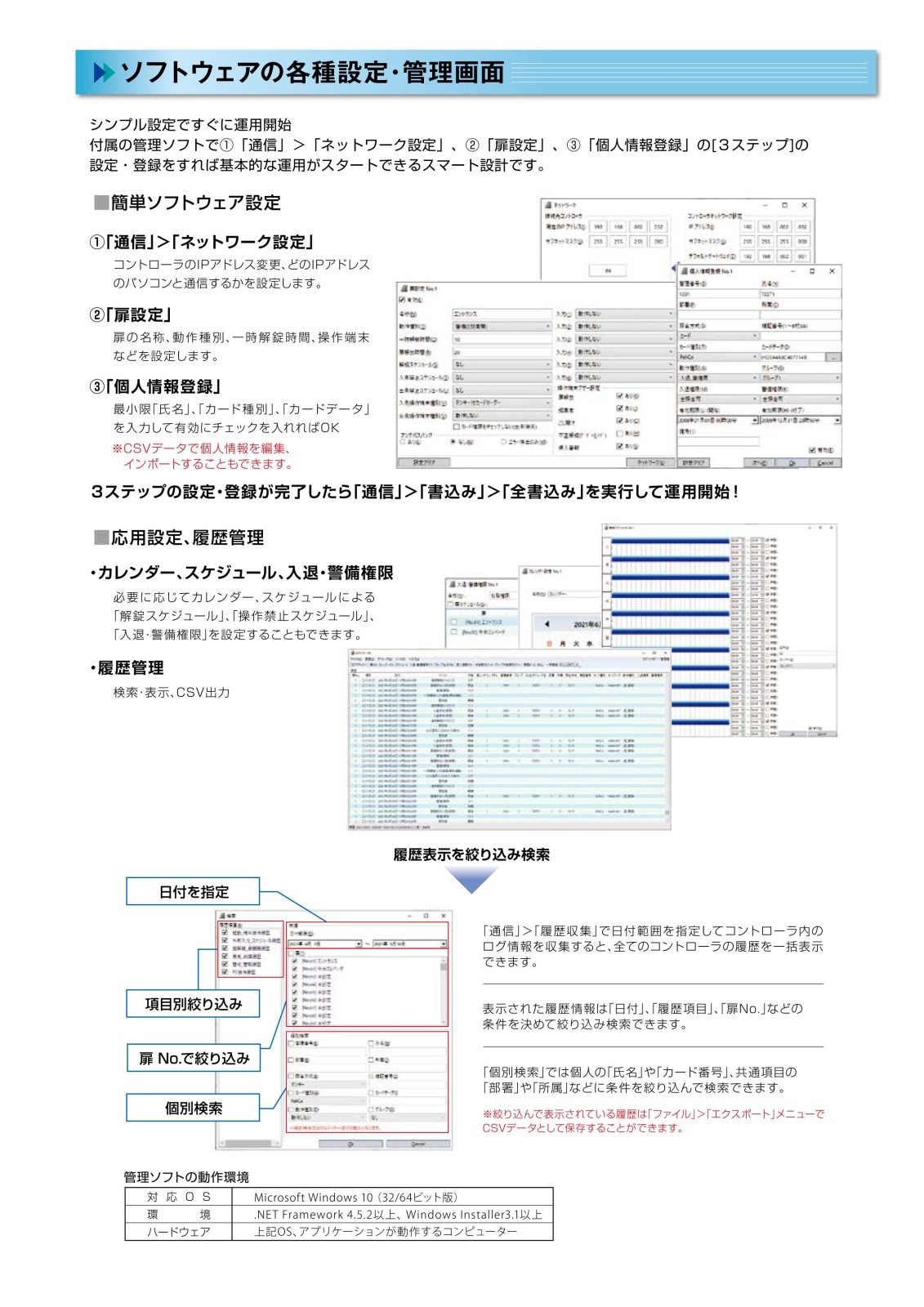

管理ソフトはコントローラに付属しており、別途ライセンスを購入する必要がありません。シンプルな設定UIにより、設置後の運用開始をスムーズに行えるよう設計されています。

物理スイッチによる柔軟な現場設定

基板上のロータリースイッチ（RSW1）により、主要メーカーのモーター錠、通電時解錠型、マグネット錠、自動扉など、多様な電気錠種別を即座に切り替えて対応可能です。

IPアドレス救済機能を搭載

設定したIPアドレスを忘れてしまった場合でも、メモリカード上のスイッチを長押しすることで現在の通信設定をテキスト出力する機能を搭載。現場でのトラブル復旧時間を大幅に短縮します。

選定時に評価したい強み

  • 高い拡張性： 1扉ずつ増設可能なため、将来のレイアウト変更や拡張に無駄なく対応。
  • 信頼のログ管理： 500万件のログ保持能力により、長期にわたる監査証跡の確保が可能。
  • マルチベンダー対応： ほぼ全ての電気錠メーカーの製品を1台のコントローラで制御可能。
  • 運用コストの低減： 管理ソフト付属のため、初期導入費用を抑えることができます。

内部設定・スイッチ仕様

スイッチ名 主な機能・設定内容
RSW1（ロータリー） 電気錠種別設定（モーター錠、通電時解錠/施錠、マグネット錠、自動扉等）
DSW1（DIP） 扉No.の設定（バイナリ指定 01〜64）およびコントローラ初期化
DSW2（DIP） 拡張機能設定（宅配ボックス出力有効、PLC接続モード等）
JP1（ジャンパ） 警備セット/リセット出力の2路/3路リモート切り替え

配線・端子仕様

施工時は以下の推奨配線および距離制限を遵守してください。

接続先 推奨ケーブル 最長距離
カードリーダ間 CPEVS φ0.9-2P（シールド付） 延べ 100m 以内
電気錠配線 CPEV φ0.9-3P 100m 以内
LAN配線 UTP カテゴリ5以上 100m 以内
電源（DC24V時） 配線抵抗 1.1Ω 以下（往復） -

トラブルシューティング

PCとの通信が確立できない場合 1. コマンドプロンプトでPING疎通を確認してください。2. WindowsファイアウォールでACS-Client2の通信が許可されているか確認してください。3. IPアドレスが不明な場合は、メモリカードのSW1を長押しして設定情報を出力し、確認してください。
カードをかざしても無反応な場合 1. リーダ背面のDIPスイッチ設定（入出設定・規格選択）が正しいか確認してください。2. コントローラ〜リーダ間のT1, T2通信線が正しく結線されているか確認してください。3. 管理ソフト側で「全書込」を実行して設定を反映させてください。

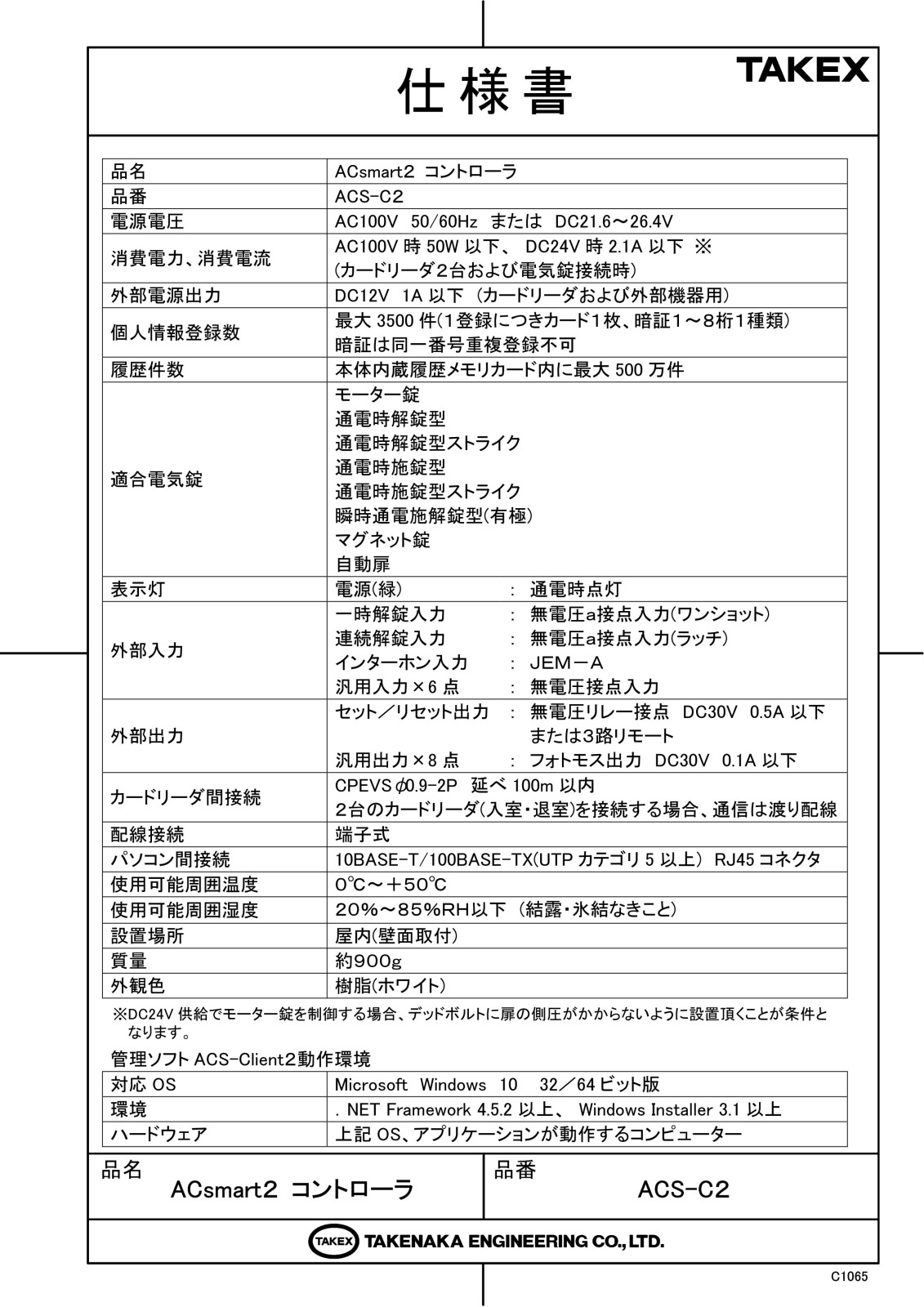

製品仕様

項目 内容
電源電圧 AC100V 50/60Hz または DC24V±10%
消費電力 / 電流 AC100V時 50W以下、DC24V時 2.1A以下（周辺機器含む）
外部電源出力 DC12V 1A以下（カードリーダ、外部機器用）
登録可能件数 個人情報：最大 3,500件
履歴記録容量 最大 5,000,000件（本体内蔵メモリカード）
適合電気錠 モーター錠、通電時解錠/施錠、ストライク、瞬時通電(有極)、マグネット錠、自動扉
外部入力 一時解錠入力(a)、連続解錠入力(a)、インターホン(JEM-A)、汎用入力×6点
外部出力 警備S/R出力(無電圧リレー)、汎用出力×8点(フォトモス DC30V 0.1A)
ネットワーク 10BASE-T / 100BASE-TX (RJ45コネクタ)
使用環境 0℃〜＋50℃、20％〜85％RH以下（結露なきこと）
質量 / 外観 約900g / 樹脂筐体（ホワイト）
外形寸法 H240 × W170 × D55 mm
管理ソフトOS Microsoft Windows 10/11 (32/64bit)

FAQ

Q：1台のコントローラで最大何枚までカード登録が可能ですか？ A：最大3,500名分の個人情報を登録可能です。1登録につきカード1枚、暗証番号1種類を紐付けできます。
Q：管理ソフトは有料ですか？ A：いいえ、管理ソフト「ACS-Client2」はコントローラに付属しています。
Q：対応しているICカードの規格は何ですか？ A：FeliCa、MIFARE（Standard/Ultralight）、I-CODE（SLI/SLIX）に対応しています。
Q：エレベータのボタン制御をしたいのですが可能ですか？ A：はい、汎用出力8点を使用した「グループ出力機能」により、カード照合結果に連動したエレベータ制御や鍵管理装置への応用が可能です。
Q：ネットワークが切れた場合、扉の解錠はできなくなりますか？ A：いいえ、登録データはコントローラ内部に保存されているため、PCと通信が途切れても現場でのカード照合および解錠動作は通常通り行えます。
Q：共連れ入室を防ぐ機能はありますか？ A：はい、アンチパスバック機能を搭載しており、正しく入室記録がないカードでの退室を制限することが可能です。
Q：停電時のバックアップはどうすればよいですか？ A：停電時も動作を維持する必要がある場合は、無停電電源装置（UPS）を接続したDC24V電源装置からの給電を推奨します。
Q：スマートフォン（NFC）はカードの代わりになりますか？ A：NFCチップ搭載端末は登録できても照合時にNGとなる場合があるため、動作保証外（非推奨）となります。専用のICカードをご使用ください。
Q：設定ソフトでの変更が機器に反映されません。 A：設定変更後は、必ず通信メニューから「全書込」または「差分書込」を実行して、データをコントローラへ送信する必要があります。
Q：履歴は何件まで遡れますか？ A：コントローラ内のメモリカードには最大500万件保存されます。PC側に収集した後は、PCのHDD容量に依存しますが、長期の保存が可能です。
