BNC接続コネクタ TAKEX 竹中エンジニアリング [BNCJJ]

BNC接続コネクタ TAKEX 竹中エンジニアリング [BNCJJ]

販売価格: 会員のみ販売

商品詳細

BNCコネクタ 中継アダプタ 防犯カメラ周辺機器 同軸ケーブル延長

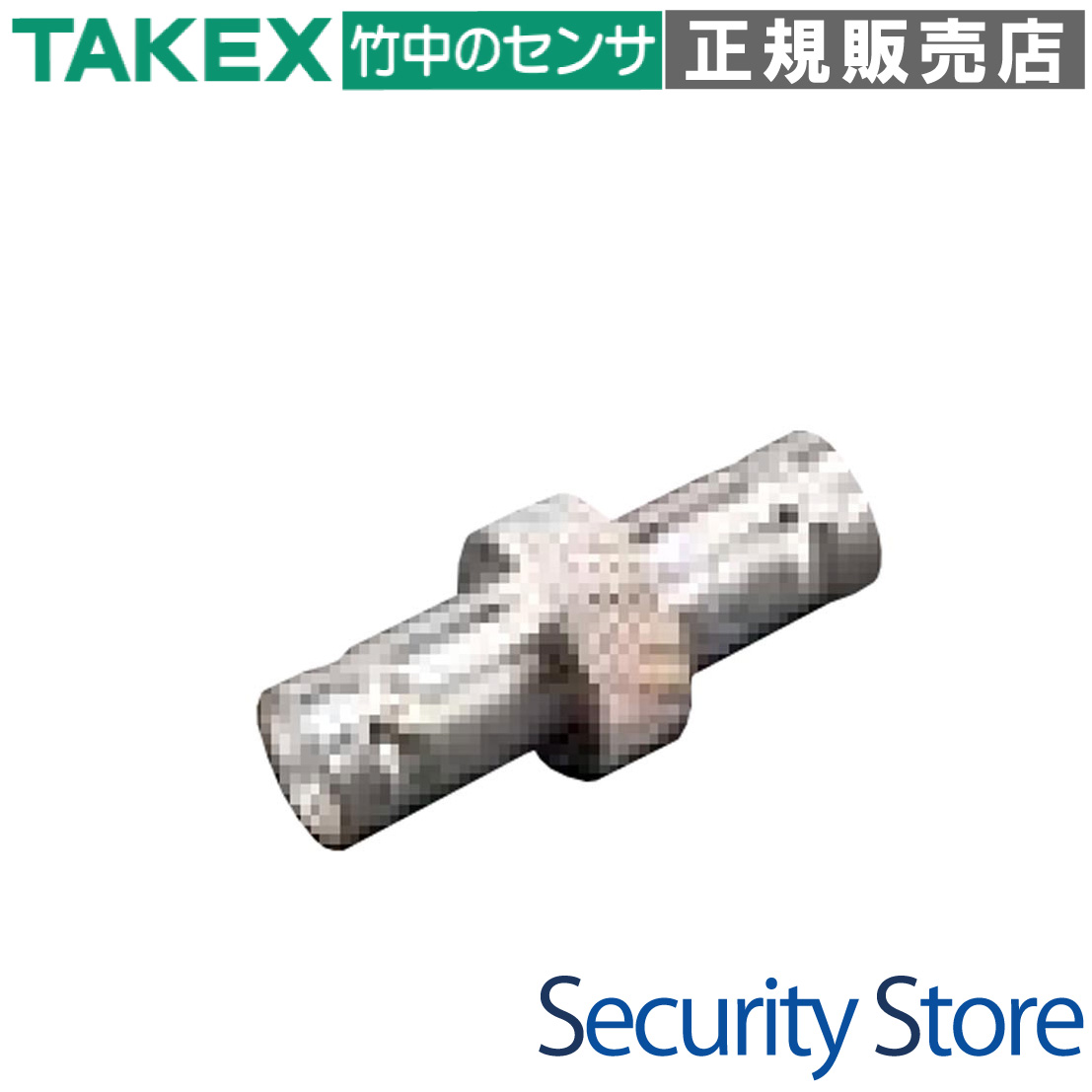

BNCJJ BNC接続コネクタ

BNCプラグ付きケーブル同士を簡単・確実に中継できるメス-メス型の変換アダプタです。防犯カメラの配線延長や盤内での中継において、インピーダンスの乱れを抑えた安定した伝送をサポートします。

  • 型番： BNCJJ
  • 製品名： BNC接続コネクタ（中継アダプタ）
  • 形状： BNCジャック(J) - BNCジャック(J)
  • 主な用途： 同軸ケーブルの延長・中継
  • 材質： 金属製（高耐久ニッケルメッキ仕様）
BNCJJ BNC接続コネクタ

この製品が向いている用途

  • 既存のBNCケーブルの距離延長
  • プルボックスや盤内でのケーブル中継
  • 仮設現場での迅速な配線接続
  • オス型コネクタ同士の変換

導入前に確認したいポイント

  • 屋外使用時の防水処理の要否
  • メンテナンス可能な場所への設置
  • BNCプラグ（オス）同士の接続か確認
  • インピーダンス(75Ω/50Ω)の整合性

特長

確実な中継を可能にするジャック-ジャック構造

両端がBNCジャック（メス）形状となっており、BNCプラグ（オス）が加工された同軸ケーブル同士をダイレクトに接続できます。ケーブルを買い直すことなく、手軽に配線距離を延長することが可能です。

伝送ロスを抑える優れた電気的特性

高周波信号を扱う防犯カメラシステムにおいて、接続部での信号減衰は画質劣化の原因となります。本製品は精度の高い内部構造により、インピーダンスの乱れを最小限に抑え、AHDやアナログカメラの映像を安定して伝送します。

堅牢な金属筐体とニッケルメッキ処理

外装には耐久性に優れた金属素材を採用し、表面には防食性に優れたニッケルメッキ処理を施しています。長期間の運用においても、経年劣化による接触不良や腐食のリスクを低減します。

信頼性の高いバイオネットロック機構対応

BNCコネクタ独自のバイオネットロック（回転固定）機構を確実に保持します。差し込んで回転させるだけで「カチッ」とロックされるため、振動や引っ張りによる意図しない脱落を防ぎます。

コンパクト設計で設置場所を選ばない

極めてコンパクトなバレル型デザインのため、スペースの限られたプルボックス、ジャンクションボックス、または壁面プレート内への収まりが良く、施工の自由度を高めます。

幅広い防犯カメラ規格への互換性

従来のアナログカメラ（CVBS）から、AHD、HD-TVI、HD-CVIといった高画質アナログ規格まで幅広く対応。汎用性の高い中継アダプタとして、現場のストックとしても最適です。

選定時に評価したい強み

  • コストパフォーマンス： 低コストで既存資産（ケーブル）の有効活用が可能
  • 施工性： 専用工具不要で、手回しだけで確実なロックが可能
  • 汎用性： 75Ω系同軸ケーブルを使用する映像システム全般に利用可能
  • 耐久性： プラグの抜き差しに強い頑丈な金属製ハウジング

施工・設置ガイド

本製品を正しくご使用いただくための施工上のポイントです。

確認項目 この製品での考え方
接続方法 BNCプラグを差し込み、手応えがあるまで回転させてロックしてください。
屋外使用 非防水です。屋外や湿気の多い場所では、自己融着テープ等で防水処理を施してください。
保守・点検 接触不良の診断を容易にするため、点検口やボックス内などアクセス可能な場所に配置してください。
インピーダンス 防犯カメラ（75Ω系）の延長に最適化されています。

製品仕様

項目 内容
品名 BNC接続コネクタ（中継アダプタ）
型番 BNCJJ
コネクタ形状 BNCジャック（J） - BNCジャック（J）
材質 金属製（ニッケルメッキ等）
インピーダンス 75Ω（推奨）
接続方式 バイオネットロック方式

FAQ

Q：BNCJJとはどのような意味ですか？ A：BNC規格の「Jack（ジャック＝メス）」と「Jack」を繋ぐコネクタであることを意味しており、一般的に中継アダプタと呼ばれます。
Q：このアダプタで何メートルまで延長できますか？ A：アダプタ自体に距離制限はありませんが、使用する同軸ケーブルの性能（5C-2Vや3C-2V等）とカメラの規格により最大伝送距離が決まります。
Q：4K解像度のアナログカメラでも使えますか？ A：はい、AHDやHD-TVI等の高画質アナログ規格でも使用可能です。ただし、接続点が増えることで僅かな減衰が生じるため、高品質なケーブルとの併用を推奨します。
Q：防水テープを巻けば屋外でも使えますか？ A：はい。本製品を自己融着テープで隙間なく巻き、その上からビニールテープで保護することで、屋外の接続点として運用可能です。
Q：オスとメスの区別はどうすればいいですか？ A：ケーブル先端の突起がある方が「プラグ（オス）」、本製品のように受け口になっている方が「ジャック（メス）」です。
Q：工具なしで取り付けられますか？ A：はい、指先で回転させてロックする機構のため、特別な工具は一切必要ありません。
Q：インピーダンスは75Ωですか？ A：はい、一般的なビデオ映像・防犯カメラ用信号（75Ω）に対応した設計となっております。
Q：接続すると映像にノイズが入ることはありますか？ A：正しくロックされていない場合や、内部に汚れがある場合は接触不良によるノイズが発生します。確実に奥まで差し込みロックしてください。
Q：中継アダプタは何個まで連結しても大丈夫ですか？ A：理論上は複数可能ですが、接続点が増えるほど接触抵抗と信号減衰のリスクが高まるため、可能な限り1箇所に留めることを推奨します。
Q：業務用（BtoB）以外の用途でも使えますか？ A：BNC端子を採用している測定器、無線機（インピーダンス確認要）、放送用映像機器など、幅広い用途でご利用いただけます。
