3C2V用圧着式コネクタ （10個入） TAKEX 竹中エンジニアリング [BNCP-3A]

3C2V用圧着式コネクタ （10個入） TAKEX 竹中エンジニアリング [BNCP-3A]

販売価格: 会員のみ販売

商品詳細

BNCコネクタ 3C-2V対応 圧着式 防犯カメラ周辺機器 10個入パック

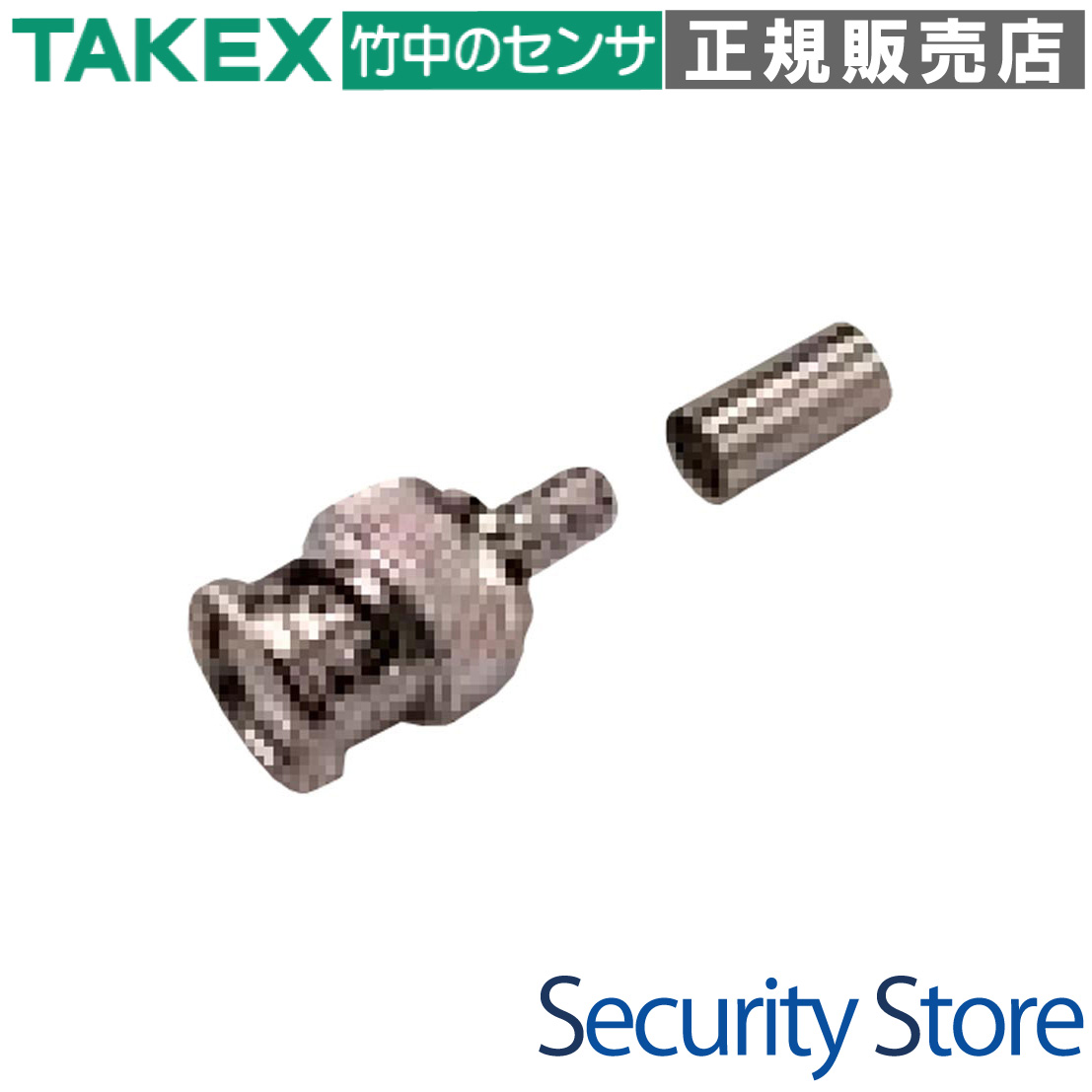

BNCP-3A 3C2V用圧着式コネクタ（10個入）

防犯カメラや映像機器の接続に不可欠な、3C-2V同軸ケーブル専用のBNC圧着コネクタです。

ハンダ付け不要の圧着タイプを採用しており、専用の圧着工具を使用することで、現場での迅速かつ均一な加工作業を実現します。高い引張強度と安定した伝送品質を両立しており、プロの施工現場での使用に最適です。

  • 型番： BNCP-3A
  • 製品名： 3C2V用圧着式コネクタ
  • 対応ケーブル： 3C-2V
  • 接続方式： 圧着式（ハンダレス）
  • 内容量： 10個入り
BNCP-3A 3C2V用圧着式コネクタ

この製品が向いている用途

  • 防犯・監視カメラの映像配線
  • BNC端子を持つ放送・映像機器の接続
  • 3C-2V同軸ケーブルの末端処理
  • 現場での大量のコネクタ加工

導入前に確認したいポイント

  • 別途、専用の同軸ストリッパーと圧着工具が必要です
  • 3C-2V専用です（5C-2V等には適合しません）
  • 屋外露出部では自己融着テープ等の防水処理が必要です

特長

3C-2Vケーブルに最適化された専用設計

3C-2V同軸ケーブルの寸法に合わせて精密に設計されています。中心コンタクトやフェルールのサイズが最適化されているため、挿入時のガタつきがなく、安定したインピーダンス特性を維持できます。

施工の信頼性を高める「圧着式」構造

中心コンタクトおよび外部導体（シールド）を物理的に圧縮して固定する圧着式を採用。ハンダ付けのような加熱による絶縁体の変質がなく、物理的な引張強度と電気的な導通安定性に優れています。

中心コンタクトの挿入確認窓を搭載

中心コンタクト側面には、芯線が奥まで確実に到達しているかを目視できる確認孔が設けられています。これにより、圧着ミスや接触不良を未然に防ぐことが可能です。

確実なロックを実現する内部スリーブ

中心コンタクトを本体に挿入する際、「カチッ」という手応えでロックされる構造になっています。施工中にコンタクトが抜け落ちる心配がなく、確実な組み立てをサポートします。

高い耐久性を誇るフェルール（圧着リング）

外部導体を固定するフェルールは、均一な圧力でケーブルを保持し、シールドの接地を確実にします。割れやヒビが入りにくい高品質な素材を採用しており、長期にわたり強固な接続を維持します。

効率的な一括導入を支える10個パック

施工現場での消耗を考慮し、10個単位のバルクパックで提供。個包装を省くことでコストを抑えつつ、複数のカメラ設置が必要な現場での作業効率を向上させています。

選定時に評価したい強み

  • 確実な導通： 中心コンタクトの目視確認窓により、芯線の挿入不足を防止。
  • 施工スピード： ハンダ不要の圧着加工により、1か所あたりの加工時間を短縮。
  • 品質の均一化： 専用工具の使用により、施工者の熟練度を問わず高品質な加工が可能。
  • 高強度： フェルールによる全周圧着で、ケーブル脱落のリスクを最小限に。

施工・設置ガイド（加工手順）

信頼性の高い接続を行うため、以下の手順に従って加工してください。

工程 作業内容・重要ポイント
1. ケーブル段剥き 専用ストリッパーを使用し、導芯: 4.5mm / 絶縁体: 3.5mm / 外部導体: 7.5mm（全長15.5mm）に正確にカットします。
2. コンタクト圧着 芯線をコンタクトに挿入し、側面の孔から芯線が見えることを確認後、圧着工具の「小穴」で圧着します。コンタクトと絶縁体の隙間をゼロにすることが重要です。
3. 本体挿入 フェルールをあらかじめケーブルに通しておき、中心コンタクトを本体スリーブに「カチッ」と鳴るまで深く挿入します。
4. 最終圧着 外部導体をスリーブの綾目の上に均等に被せ、フェルールを被せてから圧着工具の「中穴（3C用）」で根元を圧着します。

圧着ダイス対応表

ダイスサイズ 用途
小穴 中心コンタクト用
中穴 3C-2V / 3D-2V / RG-58/U 用
大穴 5C-2V 用（※本製品では使用しません）

製品仕様

項目 内容
型番 BNCP-3A
製品名 3C2V用圧着式コネクタ
適合ケーブル 3C-2V
インピーダンス 75Ω（公称）
内容量 10個入り
加工方式 圧着式（中心コンタクト・フェルール共に圧着）
推奨ストリップ寸法 導芯: 4.5mm / 絶縁体: 3.5mm / 外部導体: 7.5mm

FAQ

Q：5C-2Vのケーブルに使用できますか？ A：いいえ、本製品は3C-2V専用です。5C-2Vケーブルには、対応する「BNCP-5A」をご使用ください。
Q：加工にはどのような工具が必要ですか？ A：同軸ケーブル用ストリッパーと、BNC圧着コネクタ専用の圧着工具（ダイスが小・中・大に分かれているもの）が必要です。
Q：ハンダ付けで固定することはできますか？ A：本製品は圧着専用に設計されています。ハンダ付けを行うと絶縁体が溶ける可能性があるため、必ず圧着工具を使用してください。
Q：中心コンタクトが奥まで入りません。 A：芯線の長さが適切か確認してください。また、コンタクトとケーブル絶縁体の間に隙間があると奥まで入りきらないため、隙間をゼロにするよう微調整してください。
Q：フェルール（リング）を圧着する位置はどこですか？ A：コネクタ本体（スリーブ）の根元付近で圧着してください。
Q：屋外で使用しても大丈夫ですか？ A：コネクタ単体に防水性能はありません。屋外で使用する場合は、接続後に自己融着テープやビニールテープで入念に防水処理を行ってください。
Q：中心コンタクトの向きはありますか？ A：先端の尖っている方が前（プラグ側）になります。ケーブル芯線を挿入する側には、確認用の小さな孔が開いています。
Q：10個全てにフェルールと中心コンタクトは付属していますか？ A：はい、各セットに本体・中心コンタクト・フェルールが10個分ずつ同梱されています。
Q：圧着ダイスはどのサイズを使えばいいですか？ A：中心コンタクトには「小穴」、フェルール（外側）の圧着には「中穴」を使用してください。
Q：施工後に導通を確認する方法は？ A：テスターを使用し、中心コンタクトと外部導体（スリーブ）が短絡（ショート）していないこと、および芯線同士・シールド同士が疎通していることを確認してください。
