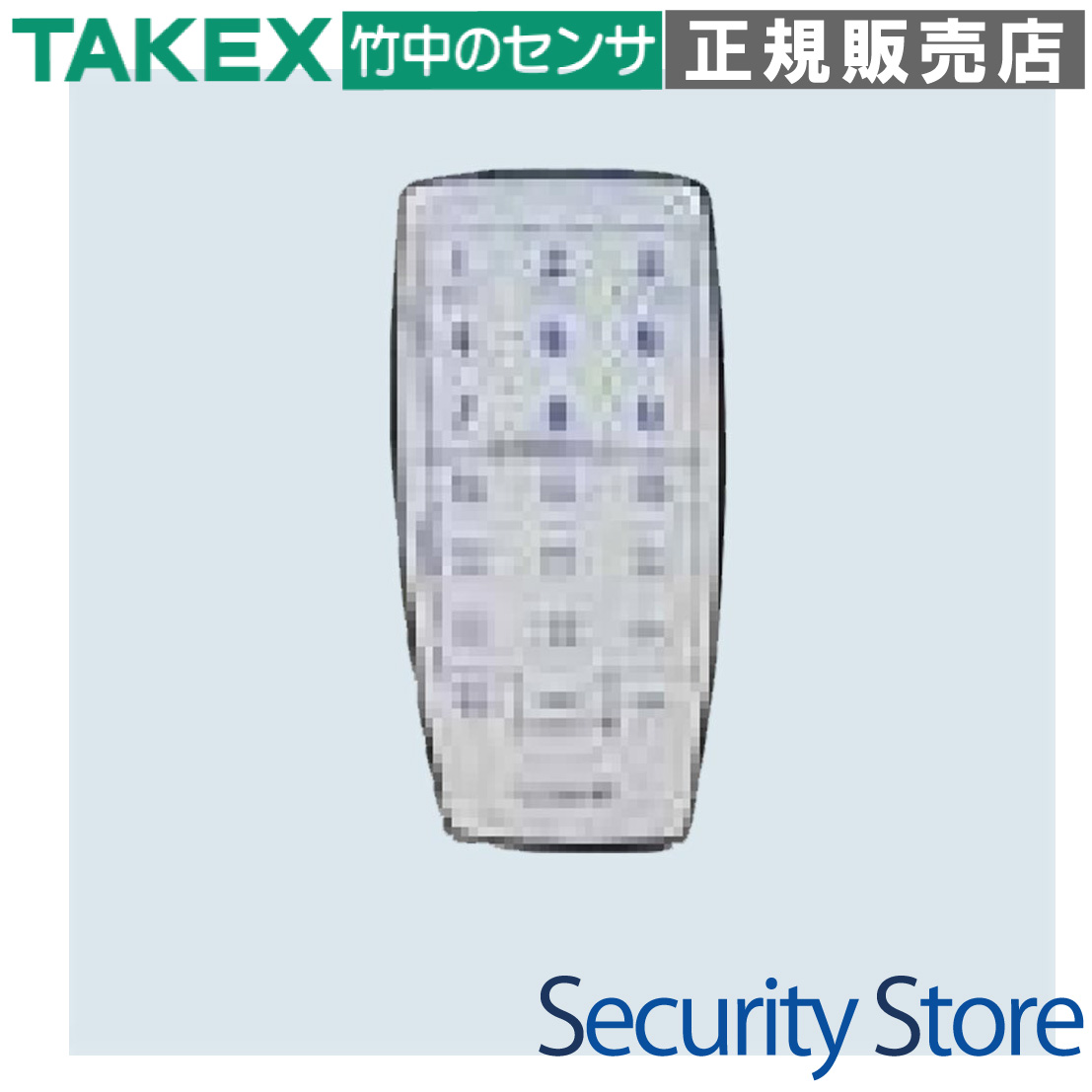

CCS2-IR リモコン 車両カウントセンサー用 TAKEX 竹中エンジニアリング [CCS2-IR]

CCS2-IR リモコン 車両カウントセンサー用 TAKEX 竹中エンジニアリング [CCS2-IR]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー 立体駐車場 遠赤外線方式 屋内用

PA-5312PA パッシブセンサー パッシブ型遠赤外線式（立体検知型）

立体駐車場の残留者検知や安全確認に最適な、高精度パッシブセンサーです。独自の光学技術とファジィ理論を融合させ、小動物や環境ノイズによる誤動作を極限まで抑えつつ、人間の確実な検知を実現します。

  • 型番： PA-5312PA
  • 検出方式： パッシブインフラレッド方式（PIR）
  • 検知エリア： 立体検知 最長12m
  • 主な用途： 立体駐車場の安全確認、店舗・オフィスの防犯、残留者検知
  • 電源電圧： DC9.5V〜30V（無極性）
  • 設置場所： 屋内（壁面・天井面兼用）
PA-5312PA パッシブセンサー 外観画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • タワーパーキング等での残留者確認
  • 広範囲なオフィスや店舗の侵入監視
  • 誤報要因（小動物や空調）が多い環境
  • 天井・壁面が混在する施工現場

導入前に確認したいポイント

  • ガラス越しやアクリル越しの検知は不可
  • 屋内専用（屋外や結露する環境は不可）
  • 電源電圧がDC9.5V以上確保できるか
  • 検知ゾーンを横切る導線が確保できるか

特長

人間から放射される遠赤外線を精密にキャッチ

物体から放射される遠赤外線エネルギーと、人体が持つ体温の差を高感度に検出し、信号を出力します。背景温度と人間の温度差を的確に捉えることで、高い信頼性を誇るパッシブインフラレッド方式を実現しています。

世界初の「ファジィ理論」採用アルゴリズム

パッシブセンサーとして世界で初めてファジィ理論を信号処理に採用。新開発のデュアルツイン素子から得られる情報を「検知体と背景の温度差」および「形状差」としてCPUで解析し、人間か否かを論理的に判断。小動物や外乱ノイズの影響を最小限に抑えます。

マルチパラボラミラーによる高密度な検知エリア

独自の光学設計によるマルチパラボラミラーを搭載。標準設定で18対（計72本）もの高密度なセンシティブゾーンを形成します。フレネルレンズ方式に比べ減衰が少なく、立体空間を漏れなくカバーします。

微小な動きを捉える「微動モード」への拡張

内部のDIPスイッチ設定により「微動モード」の選択が可能です。このモードでは論理的に36対のゾーンへと拡張され、手指のわずかな動きすら逃さない極限の感度を発揮。より厳格な残留者検知が求められる現場に対応します。

目視で範囲を確認できる「照準調整機構」

目に見えない赤外線エリアを視覚的に把握できる照準モードを搭載。マルチパラボラミラーに映る赤色LEDの輝点を確認しながらエリア設定を行えるため、歩行テスト前の段階で精度の高い位置合わせが可能です。

施工を容易にする「ツイスト分離式ベース」

センサー本体ユニットとベース部が分離するツイスト方式を採用。天井や壁面へのベース固定と配線を済ませた後、最後に本体を装着できるため、高所作業や狭い場所での施工性が格段に向上しています。

極性なし・片側配線の親切設計

受動型のパッシブ方式のため、投光器・受光器の対向設置が不要な「片側配線」で完結。電源入力も「無極性」に対応しており、現場での結線ミスによる故障リスクを低減しています。

鉄壁の「自己診断機能」と「異常報知」

内部回路の故障を監視する「機器異常」、電圧降下を捉える「低電源電圧異常」、設定モードの戻し忘れを防ぐ「位置異常」など、多角的な監視機能を搭載。異常時にはLEDと接点出力で即座に知らせるフェイルセーフ設計です。

履歴を確認できる「検知メモリー機能」

複数台のセンサーを設置している場合でも、どの個体が発報したかを特定できるメモリー表示灯（黄色LED）を装備。オートリセットモードと、外部制御可能なマニュアルモードの使い分けが可能です。

選定時に評価したい強み

  • 環境耐性： ファジィ処理により、小動物や空調の風による誤報が極めて少ない。
  • 高感度検知： デュアルツイン素子とパラボラミラーの組み合わせによる12m立体検知。
  • メンテナンス性： セルフアップ端子と分離ベースにより、保守・交換が容易。
  • 運用信頼性： 電圧低下や内部故障を自己診断し、システムのダウンタイムを最小化。

LED表示と動作状態

状態 検知表示灯（赤） メモリー表示灯（黄） 内容
ウォームアップ 点滅（0.5秒周期） 消灯 電源投入後、約1分間。出力なし。
正常待機 消灯 消灯 検知可能状態。
人体検知 点灯（約2秒） - 接点出力ワンショット動作。
低電圧異常 連続点灯 - DC約8.5V以下。連続出力。
機器異常 連続点滅（2回点灯） - 内部回路故障。連続出力。

製品仕様

項目 内容
品名 パッシブセンサー
品番 PA-5312PA
検出方式 パッシブインフラレッド方式（デュアルツイン素子＋ファジィ処理）
検知エリア 立体検知最長12m
センシティブゾーン 標準：18対（72本） / 微動モード時：36対
設置場所 屋内の壁面および天井面の造営材
使用電圧 DC9.5〜30V（極性なし）
消費電流 25mA以下
接点出力 接点方式：無電圧接点（a接点/b接点切替式）
接点動作：ワンショット動作（約2秒）
接点定格：DC30V (AC24V)・0.25A（抵抗負荷）
（接点保護抵抗3.3Ωを内蔵）
タンパー出力 接点方式：無電圧接点（b接点）
接点動作：本体もしくはカバーをはずした時に出力
接点定格：DC30V・0.1A（抵抗負荷）
検知メモリー機能 オートリセットメモリー：3分点滅、47分点灯のオートリセット動作
マニュアルメモリー：8番端子を使用してメモリー停止、表示、リセットの制御を行う
検知表示灯（赤色LED） ウォームアップ時：点滅、検知出力時：点灯、異常報知時：連続点滅/点灯
（機器異常の点滅表示のみ消灯不可設定時も有効）
メモリー表示灯（黄色LED） メモリー起動時：点滅、メモリー表示時：点灯
異常報知機能 機器異常（回路損傷）、低電源電圧異常（電圧低下）、位置異常（照準戻し忘れ）を監視し警告
使用可能周囲温度 -10℃〜+55℃（結露なきこと）
質量 約250g
外観 樹脂（ホワイト）
調整範囲 上下：110°、水平：±5°（壁面取付時）/±15°（天井面取付時）
配線接続 分離式ベースの端子台にM3セルフアップ端子にて接続

FAQ

Q：ガラス越しに人が通った場合、検知しますか？ A：いいえ、パッシブインフラレッド方式は遠赤外線を検知するため、ガラスやアクリル板、透明な樹脂などは透過しません。センサーの前面を遮るものがないように設置してください。
Q：屋外で使用することは可能ですか？ A：いいえ、本製品は屋内専用です。防水・防塵構造ではないため、雨の当たる場所や浴室、結露の激しい環境での使用は避けてください。
Q：ペットがいる部屋でも使用できますか？ A：ファジィ処理により小動物の影響は受けにくい設計ですが、100%排除できるわけではありません。必要に応じて感度を下げたり、ペットが通る場所を検知エリアから外すなどの調整を行ってください。
Q：天井の高さはどこまで対応していますか？ A：天井面取付の場合、最大4.0mまでの取付高さに対応する調整目安があります。ただし、取付位置が高くなるほど足元の感度は相対的に低下するため、施工後の歩行テストで確認が必要です。
Q：2台以上設置したときに電波干渉などはありますか？ A：本製品は遠赤外線を受信する方式（受動型）であり、自らエネルギーを放射しないため、同一エリア内に複数台設置しても相互干渉や混信の心配はありません。
Q：警報接点のa接点とb接点の切り替えは可能ですか？ A：はい、内部のDIPスイッチで簡単に切り替えが可能です。防犯用途ではb接点、照明連動やカメラ起動用ではa接点など、用途に合わせて選択してください。
Q：LEDがずっと点灯しているのですが故障ですか？ A：赤色LEDが連続点灯している場合、「電源電圧の異常低下（DC8.5V以下）」または「照準モードからの戻し忘れ」の可能性があります。電圧の測定およびヘッドユニットの位置を確認してください。
Q：配線距離はどれくらいまで伸ばせますか？ A：電源線の場合、DC12V供給・0.65mm径の電線で最大750mまで可能です。電圧降下を防ぐため、複数台接続時や長距離配線時は太い電線（0.9mmや1.2mm）の使用を推奨します。
Q：ウォームアップにはどれくらい時間がかかりますか？ A：電源投入後、内部回路が安定するまで約1分間必要です。この間、赤色LEDが0.5秒おきに点滅し、検知動作および接点出力は行われません。
Q：以前に反応したかどうかを知る方法はありますか？ A：検知メモリー機能を使用してください。発報があった場合、黄色LEDが点滅または点灯して知らせます。オートリセット設定にすれば、50分後に自動的に消灯します。
