TAKEX（竹中エンジニアリング） 車両出庫注意喚起 赤外線センサー LED回転灯 駐車場安全管理

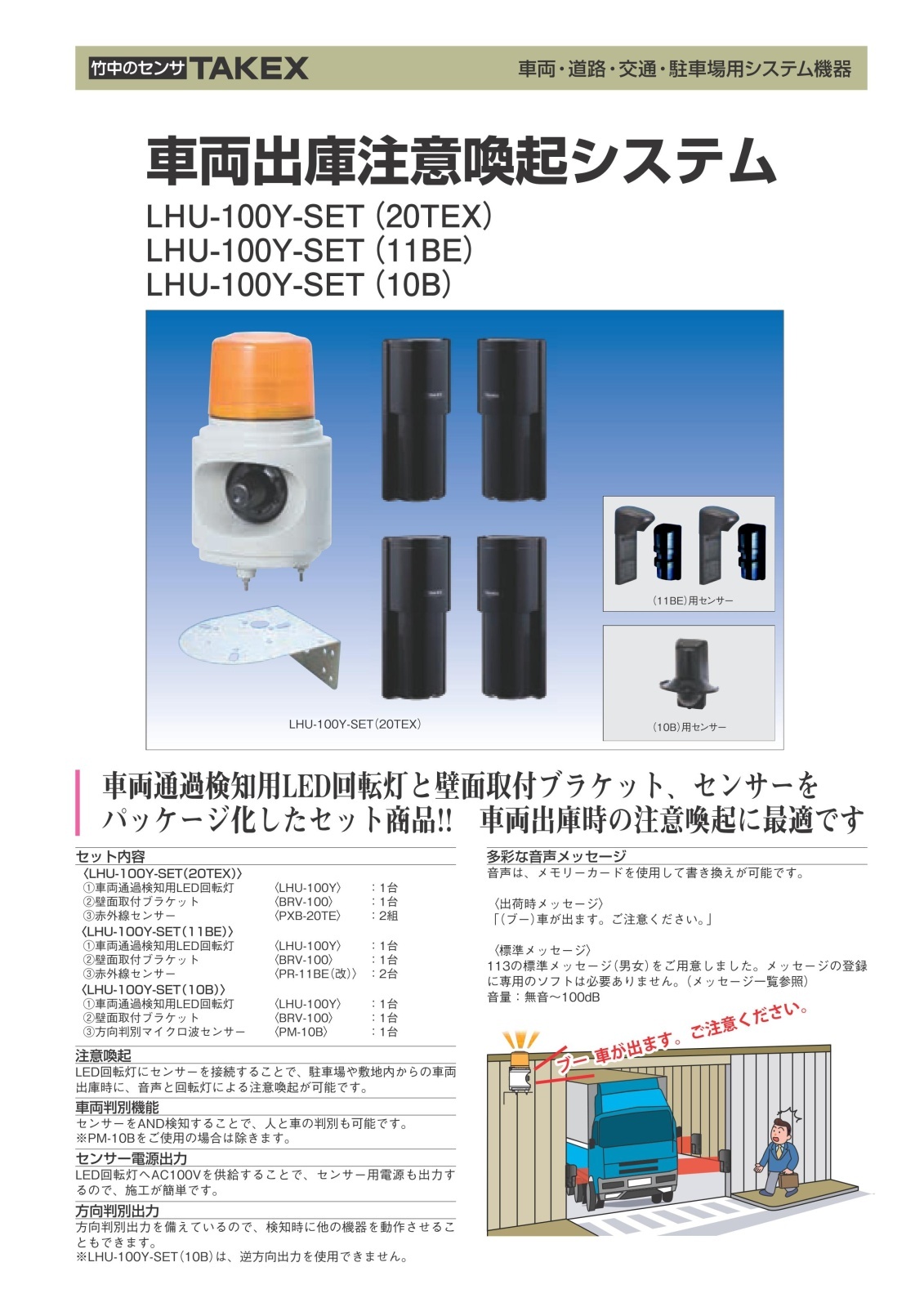

LHU-100Y-SET(20TEX) 車両出庫注意喚起システム

駐車場や施設敷地内からの車両出庫を検知し、音声と光で歩行者へ注意を促すオールインワン・パッケージです。

2台の高性能赤外線センサーによる「AND検知」と「方向判別ロジック」を搭載。歩行者には反応せず、出庫する車両のみを的確に捉えることで、誤報の少ない確実な注意喚起を実現します。

  • 型番： LHU-100Y-SET(20TEX)
  • セット内容： LED回転灯(LHU-100Y)×1、壁面取付ブラケット(BRV-100)×1、赤外線センサー(PXB-20TE)×2組
  • 検知方式： 赤外線2段ビーム遮断方式（AND検知＋方向判別）
  • 電源： AC100V（回転灯からセンサーへの電源供給可能）
  • 報知機能： LED回転（イエロー）＋音声メッセージ（最大100dB）

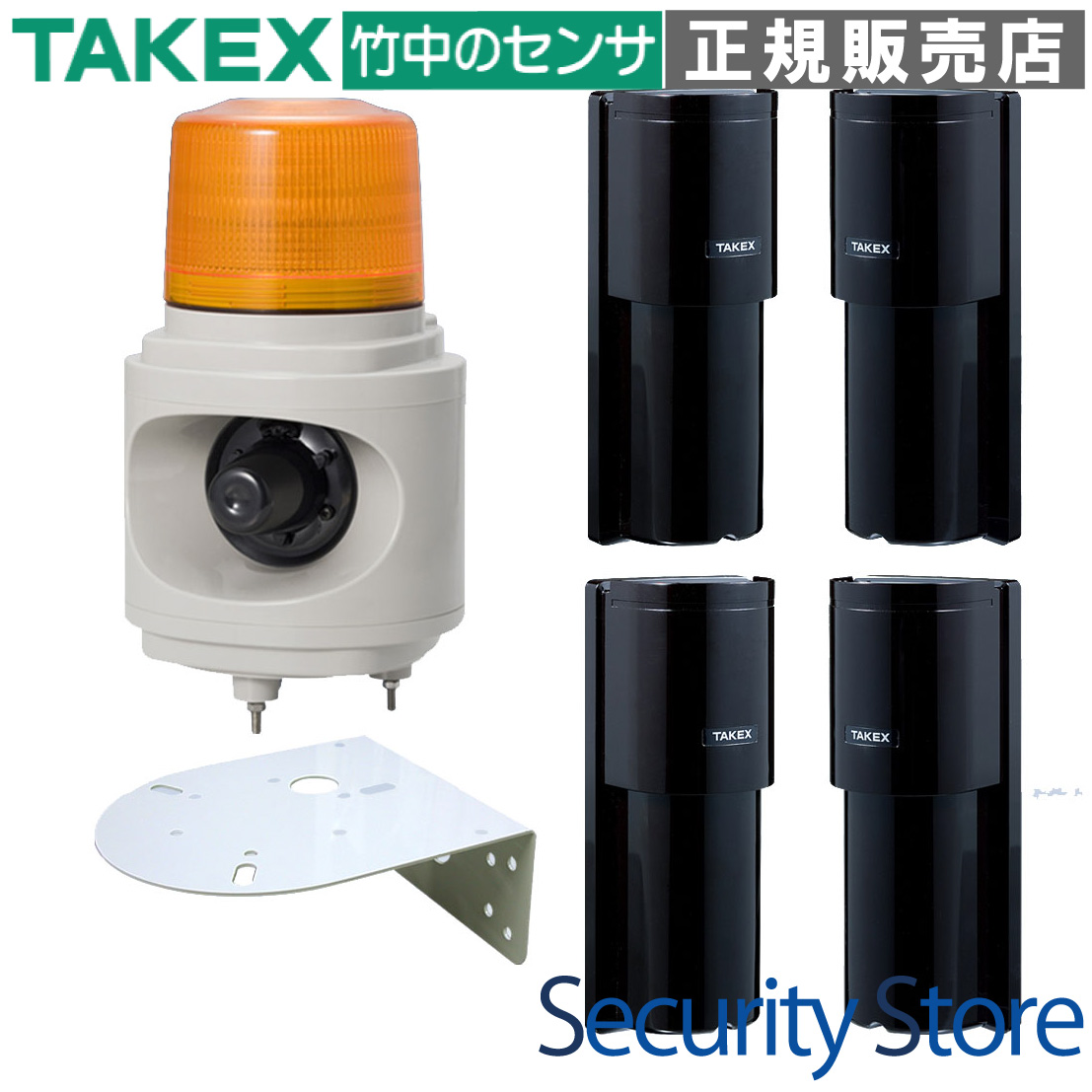

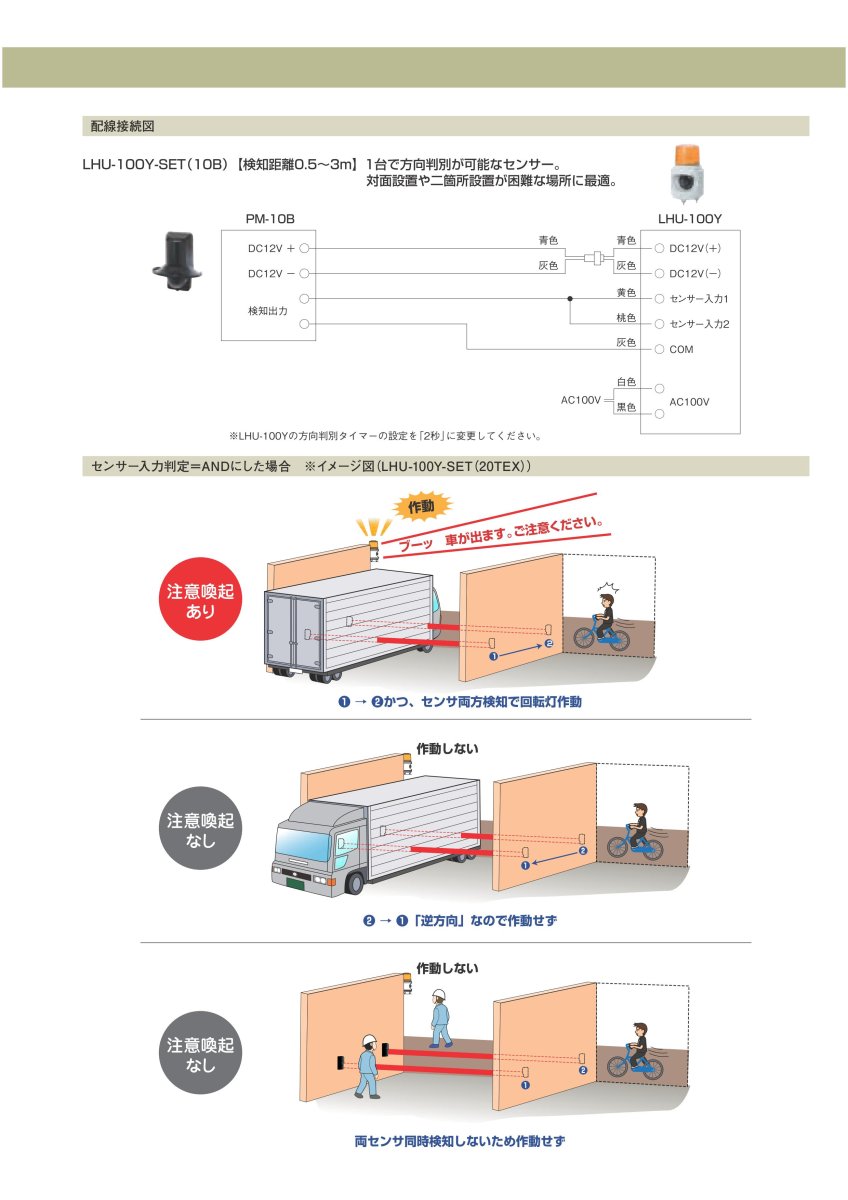

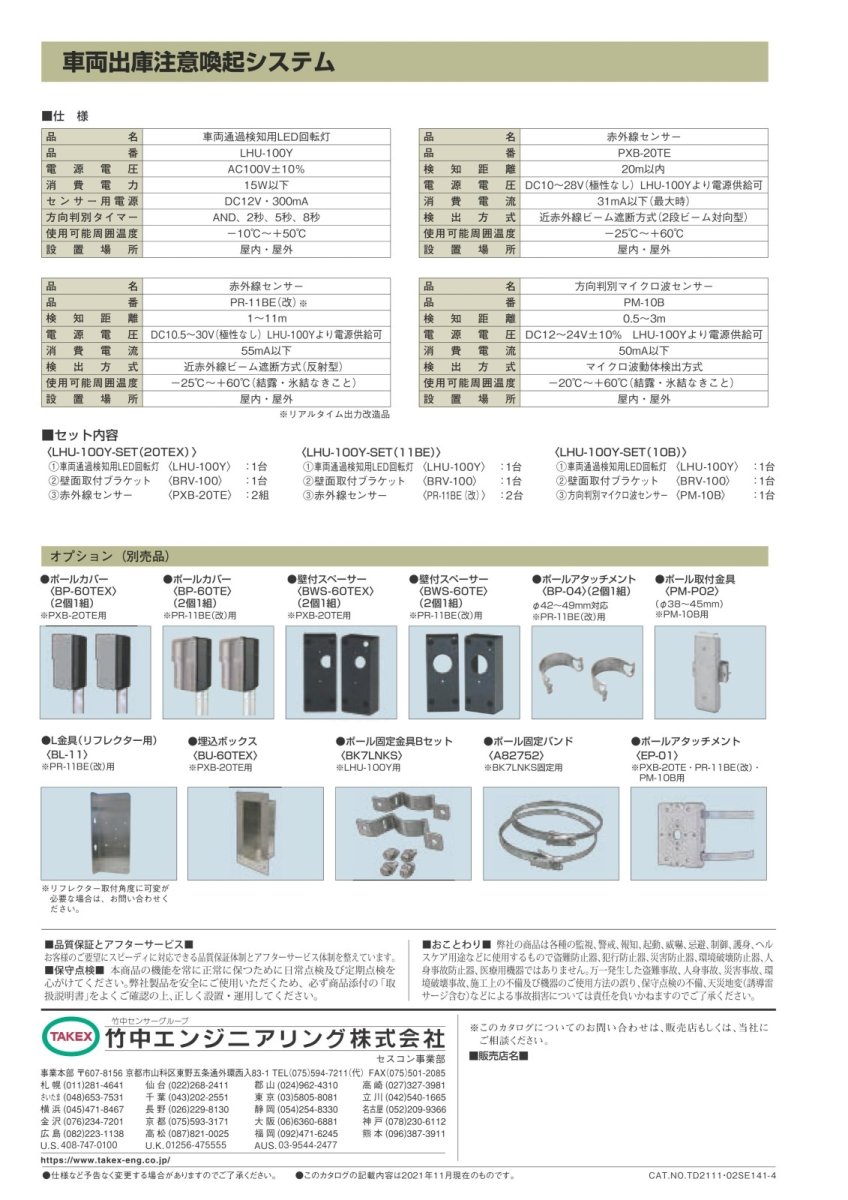

LHU-100Y-SET(20TEX) 車両出庫注意喚起システム 製品画像

資料ダウンロード

製品カタログ（PDF）

この製品が向いている用途

  • ビルの地下駐車場出口付近
  • 敷地内から公道への合流地点
  • 歩行者の通行が多い店舗・施設の出入口
  • 車両の「逆走」入庫を制限したい場所

導入前に確認したいポイント

  • センサー設置用の支柱または壁面の有無
  • AC100V電源の確保状況
  • センサー間の配線距離（推奨50m以内）
  • 太陽光の直射がセンサー受光部に入らないか

特長

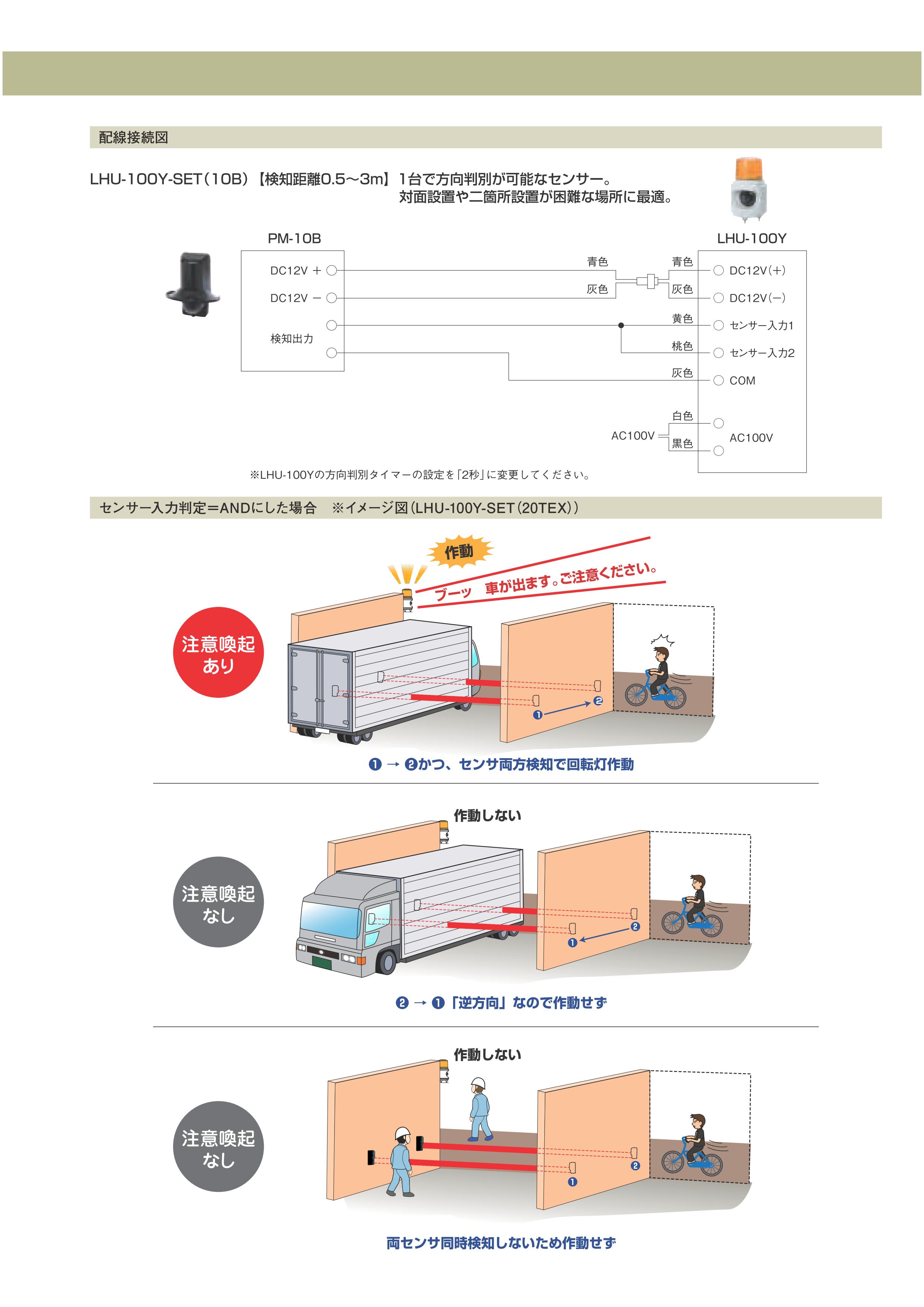

車両と歩行者を厳格に識別する「AND検知テクノロジー」

2組の赤外線センサーを一定間隔で配置し、両方が同時に遮光された場合のみ「車両」として認識します。人の体の厚みでは2つのセンサーを同時に遮ることはできないため、歩行者による誤作動を劇的に低減します。

出庫時のみ作動する「方向判別ロジック」

センサーを遮光する順番（奥→手前）をシステムが評価します。駐車場から出て行く車両のみに反応し、外から入ってくる入庫車両に対しては報知を行わないインテリジェントな運用が可能です。

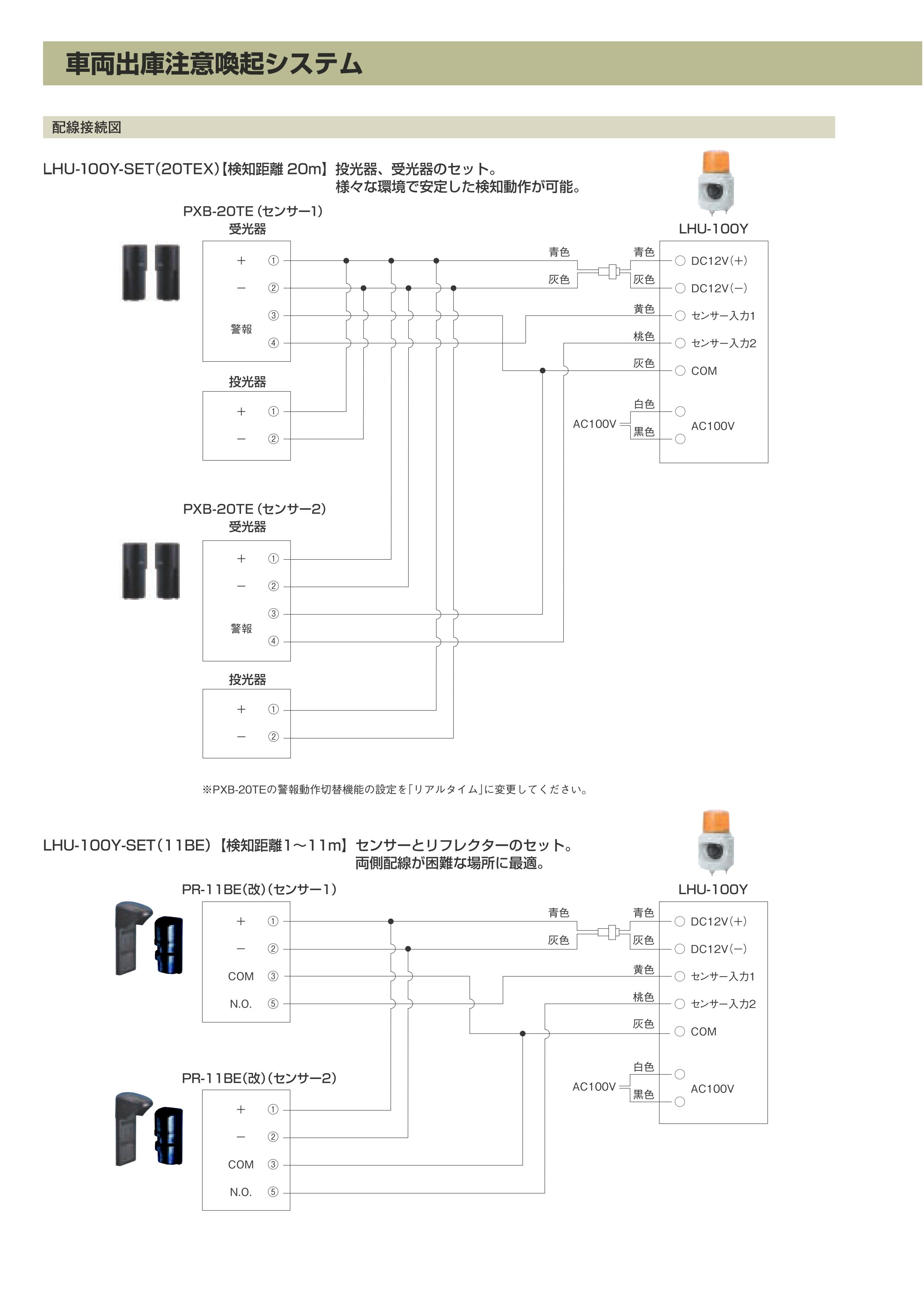

施工負担を軽減する「センサー電源供給機能」

LED回転灯本体にAC100Vを供給するだけで、内部からセンサー用のDC12V電源が出力されます。別途センサー用の電源アダプタを用意する必要がなく、配線作業を大幅に簡略化できます。

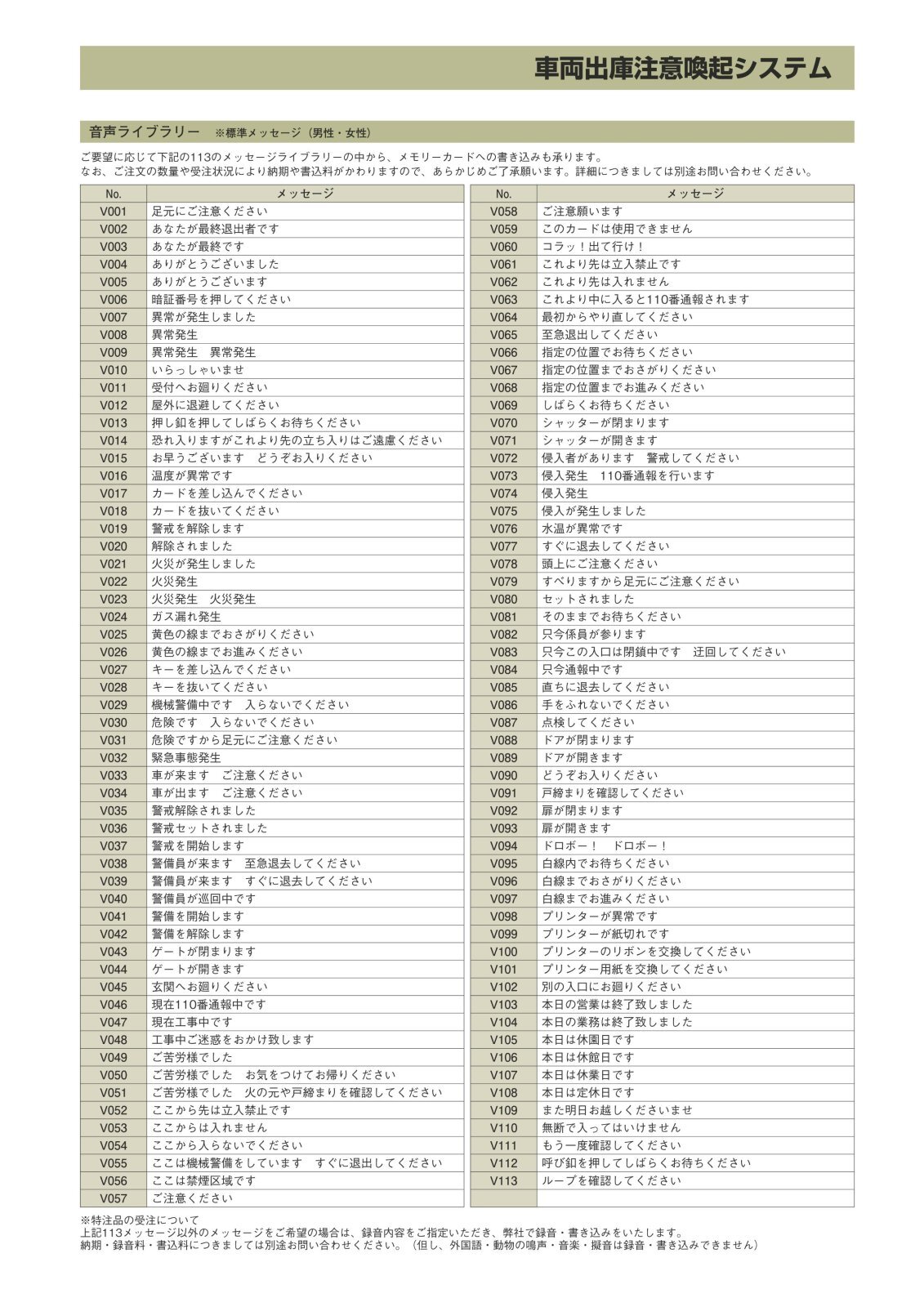

現場に合わせた多彩な音声メッセージと音量調整

最大100dB（1m前方）の大音量設計で、騒音の多い屋外でも確実に注意を促します。出荷時には「車が出ます。ご注意ください」という音声が登録されていますが、MMCカードを使用してお好みのメッセージに書き換えることも可能です。

過酷な屋外環境に対応する高信頼センサー

付属の赤外線センサーPXB-20TEは、防雨構造（IP55相当）を採用。二重変調方式により、外乱光や悪天候（霧や豪雨）による誤動作にも強く、長期にわたって安定した検知性能を維持します。

外部機器との連動を支える豊富な出力端子

順方向（出庫）、逆方向（入庫）の個別出力に加え、発報と連動する無電圧接点出力を備えています。管理人室の表示盤や、チェーンゲートの自動開放システムなど、高度なセキュリティ連携が可能です。

選定時に評価したい強み

  • 確実な検知： 二重変調方式とAND検知による抜群の誤報耐性
  • オールインワン： ブラケットからセンサーまで必要な機器がすべてセット
  • 優れた施工性： 本体からセンサーへ電源渡しが可能で、現場作業がスムーズ
  • 柔軟な拡張性： 音声のカスタマイズや外部出力によるシステムアップに対応

施工・設置ガイド

誤報を防ぎ、システムの性能を最大限に引き出すために、以下の設置基準を推奨します。

確認項目 推奨値・考え方
センサー設置高さ 地上高 500mm 〜 700mm（セダンからSUVまでボディを確実に捉える高さ）
センサー設置間隔 1.0m 〜 1.5m（歩行者の同時遮光を防ぎつつ、軽自動車を捉える間隔）
推奨ケーブル CPEV 0.65mm 〜 0.9mm（50mを超える場合は電圧降下にご注意ください）
光軸調整 受光器のLEVEL LEDが「緑点灯」になるまで垂直・水平を微調整

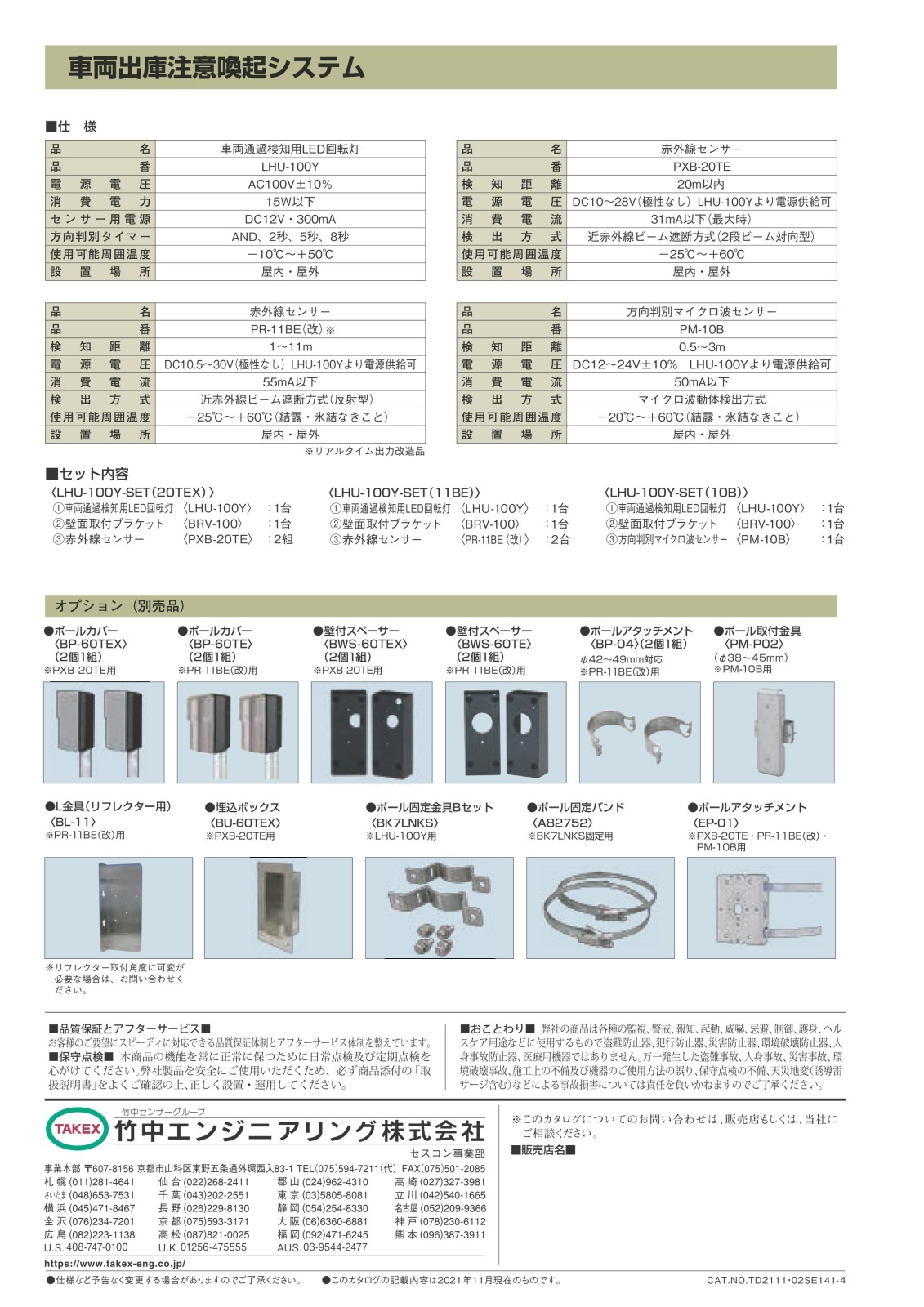

製品仕様

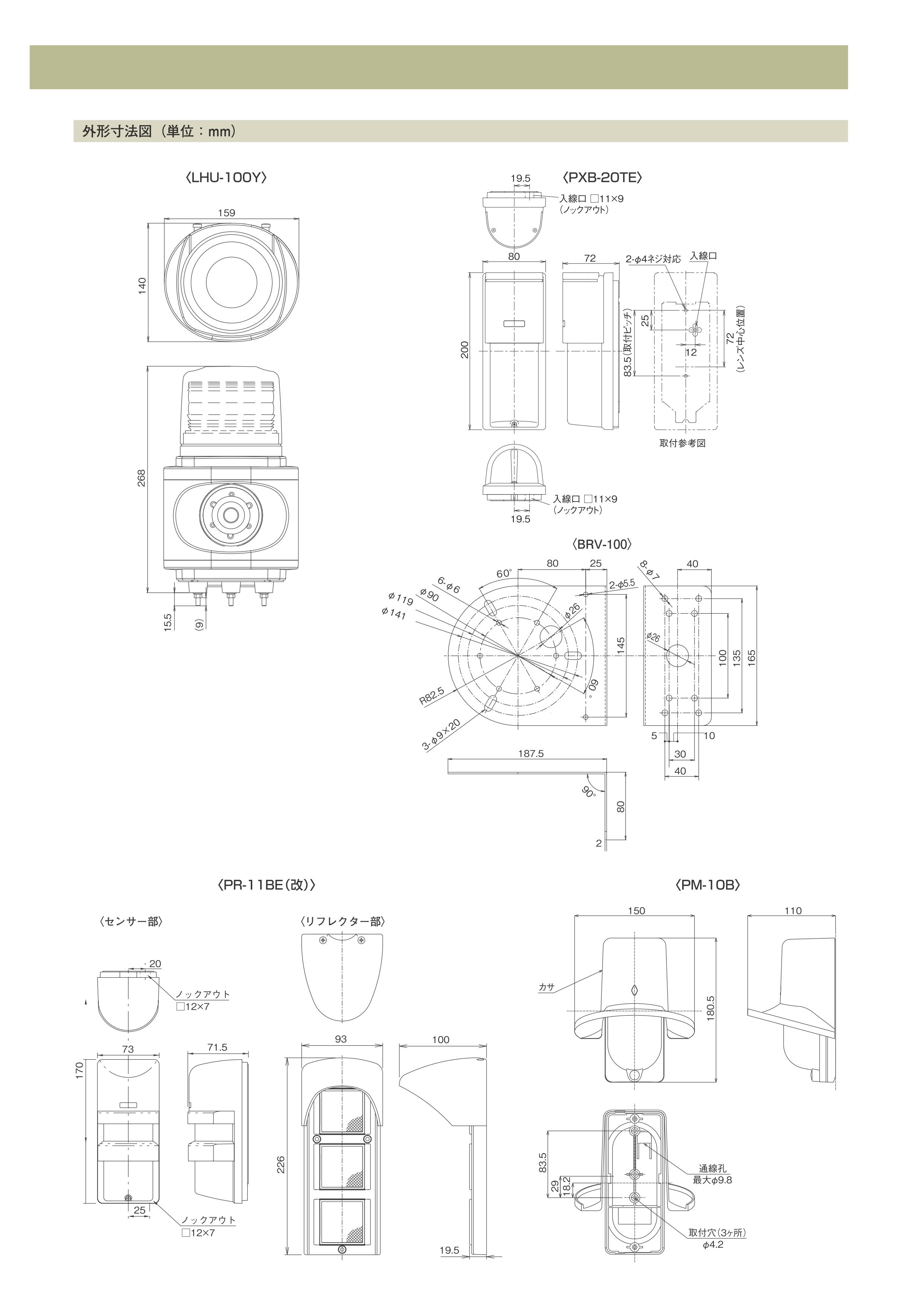

車両通過検知用LED回転灯（LHU-100Y）

項目 内容
品名車両通過検知用LED回転灯
品番ＬＨＵ－１００Ｙ
電源電圧ＡＣ１００Ｖ ±１０％
消費電力約１５Ｗ
閃光色イエロー
起動入力無電圧ａ接点 × ２
検知出力順方向出力（無電圧ａ接点）、逆方向出力（無電圧ａ接点）
表示パターン回転：１４０回／分
音声出力音量：無音〜最大１００ｄＢ（１ｋＨｚ、前方１ｍ） ボリュームにより可変
音声ファイル：ＭＰＥＧ１－Ａｕｄｉｏ ＬａｙｅｒIII（ＭＰ３）
サンプリング周波数：４４．１ｋＨｚ
音声メモリー容量：２ＭＢ
センサー用電源ＤＣ１２Ｖ ３００ｍＡ
方向判別タイマＡＮＤ検知／２秒／５秒／８秒
出力タイマ２秒／５秒／１０秒／３０秒
使用可能周囲温度－１０℃〜＋５０℃（結露・氷結なきこと）
設置場所屋外・屋内
質量約２，０００ｇ

赤外線センサー（PXB-20TE）

項目 内容
検出方式近赤外線ビーム遮断方式（2段ビーム対向型）〔二重変調方式〕
警戒距離20m以内
電源電圧DC10〜28V（極性なし）
消費電流22mA以下（警戒時）／ 31mA以下（最大時）
警報出力無電圧半導体接点：a接点／b接点切替式
使用可能周囲温度－25℃〜＋60℃
設置場所屋外（防雨構造IP55相当）
質量投光器：約370g　受光器：約400g

FAQ

Q：歩行者が通っても回転灯は回りますか？ A：いいえ、2台のセンサーを同時に遮る（AND検知）必要があるため、通常の歩行者では反応しません。車両のように長さのある物体のみを検知します。
Q：入庫する車に対しても音が鳴りますか？ A：方向判別機能により、出庫方向のみに反応するよう設定可能です。その場合、入庫車両では回転灯や音声は作動しません。
Q：センサー用の電源を別途用意する必要はありますか？ A：いいえ、LED回転灯（LHU-100Y）からセンサー2台分の電源を供給できるため、AC100Vの電源1箇所でシステム全体を動作させられます。
Q：音声メッセージを自分で作成したものに変更できますか？ A：はい、MMCカード（2GB以下）を使用して、MP3形式の音声ファイルに書き換えることが可能です。
Q：夜間でも検知できますか？ A：はい、赤外線ビームを使用しているため、周囲の明るさに関わらず昼夜問わず安定して検知可能です。
Q：雨や霧の影響で誤作動しませんか？ A：二重変調方式を採用しており、悪天候にも強い設計です。最大到達距離が警戒距離の10倍あるため、多少の視界不良でも動作に影響しにくい仕様です。
Q：センサーの設置間隔はどのくらいが良いですか？ A：推奨は1.0m〜1.5mです。狭すぎると歩行者に反応しやすくなり、広すぎると軽自動車などの短い車両を検知し損ねる可能性があります。
Q：音声のボリューム調整はできますか？ A：はい、本体内部のボリュームにより、無音から最大100dBまで調整が可能です。
Q：センサーを壁に取り付けることはできますか？ A：本セットには壁面取付用のブラケット（BRV-100）が付属しているため、壁面への設置がスムーズに行えます。
Q：メンテナンスは必要ですか？ A：定期的にセンサーのレンズ面を清掃し、光軸がズレていないか（LEVEL LEDの点灯状態）を確認することをお勧めします。
