PHW-03B 自動薬液噴霧供給器 TAKEX 竹中エンジニアリング [PHW-03B]

PHW-03B 自動薬液噴霧供給器 TAKEX 竹中エンジニアリング [PHW-03B]

販売価格: 会員のみ販売

商品詳細

非接触センサー 自動ドア連動 ワイヤレス対応 衛生管理

PHW-03B 自動薬液噴霧供給器 自動ドア連動ワイヤレス対応タイプ

PHW-03Bは、非接触赤外線センサーにより手をかざすだけで薬液を自動噴霧し、同時に自動ドアやエアーシャワーの開放信号を出力する高機能ディスペンサーです。 「消毒しなければ扉が開かない」という厳格な衛生管理動線を、配線工事の負担を抑えながら構築することが可能です。食品工場、医療機関、クリーンルームの入口に最適なサニテーションソリューションです。

  • 型番PHW-03B
  • 製品名自動薬液噴霧供給器 自動ドア連動ワイヤレス対応タイプ
  • 連動方式無電圧a接点出力（有線） / ワイヤレス送信機取付可能
  • 電源単1アルカリ電池×4本（付属） または ACアダプター（別売）
  • 対応薬液アルコール・石けん水（市販ボトル流用可）

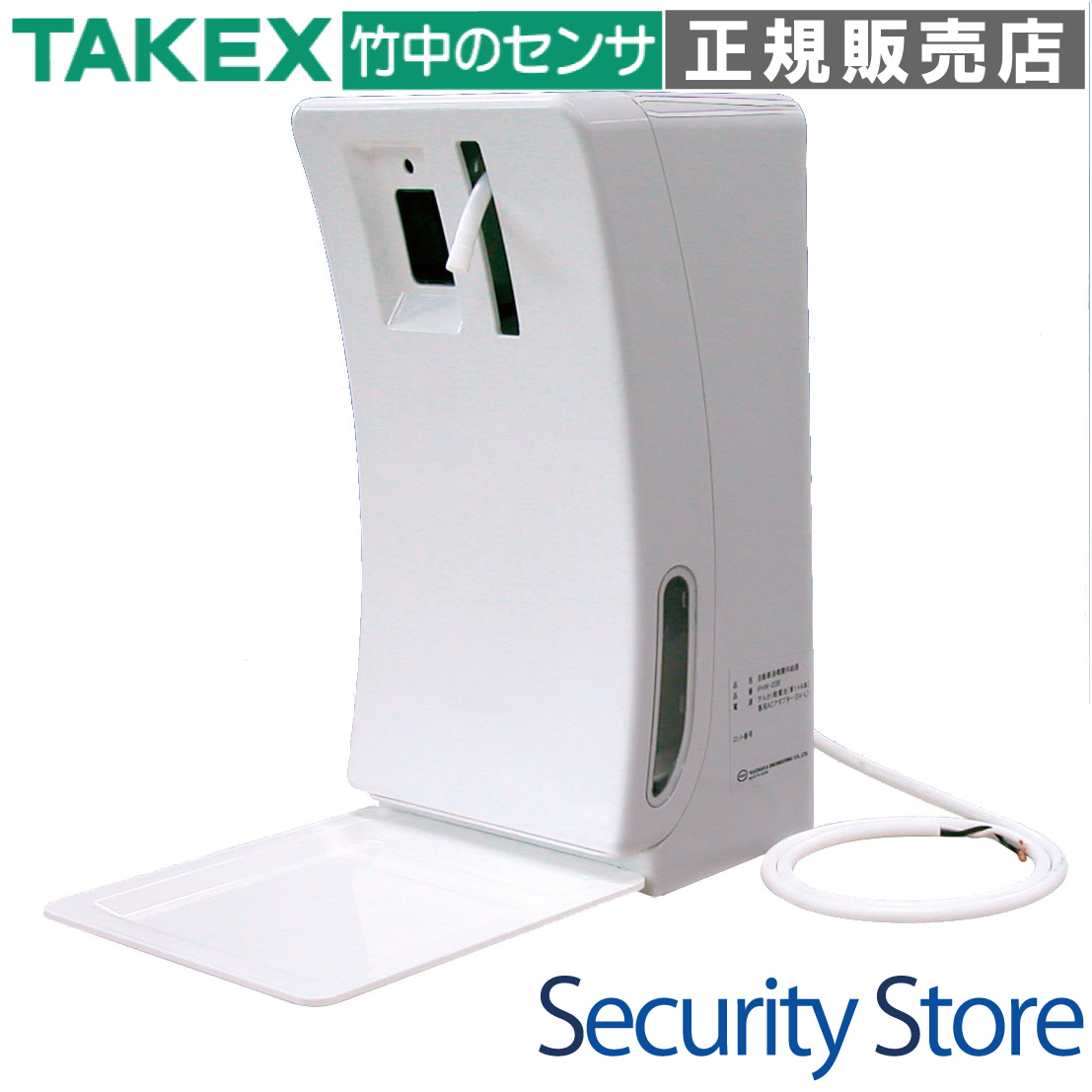

PHW-03B 自動薬液噴霧供給器

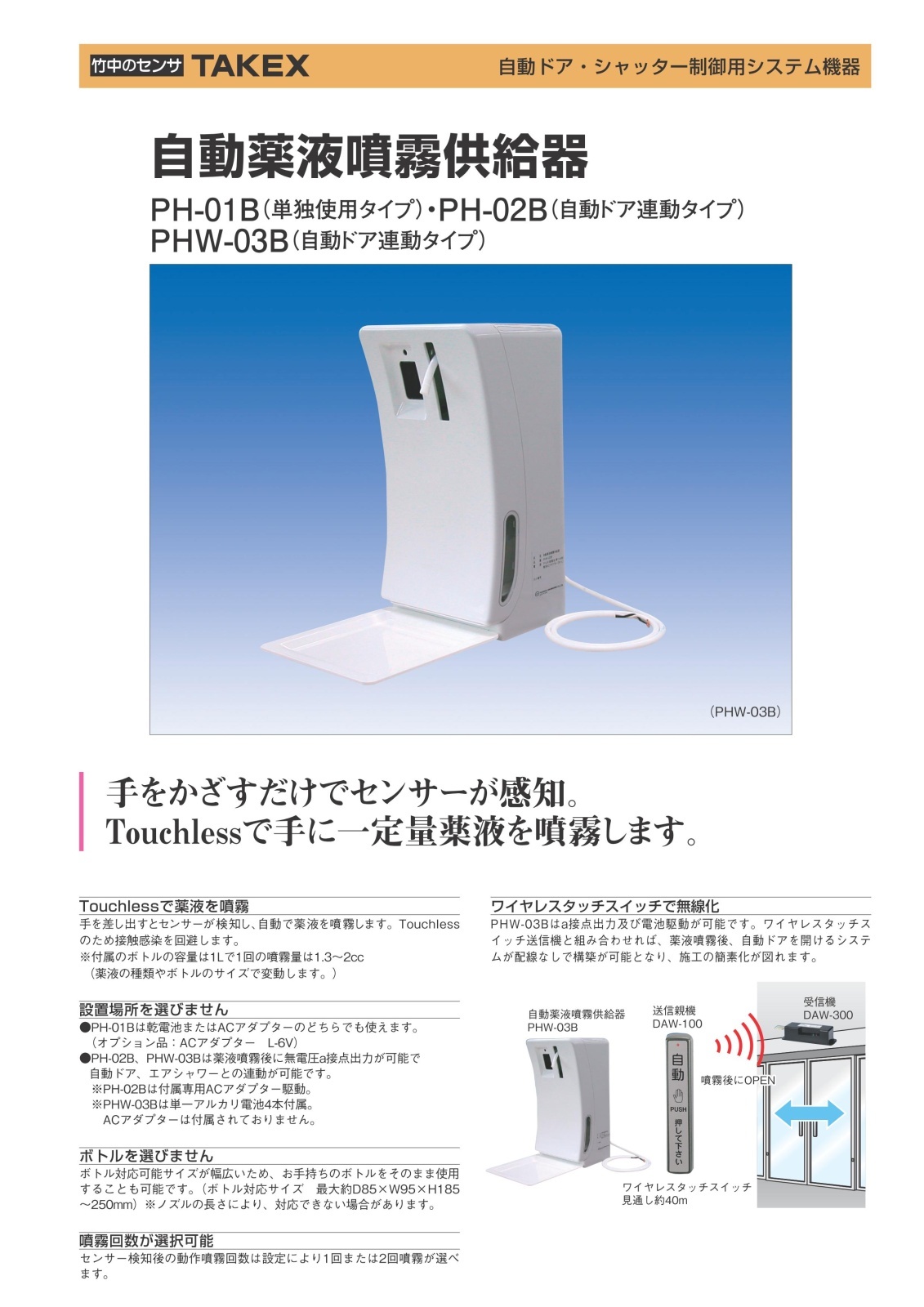

資料ダウンロード

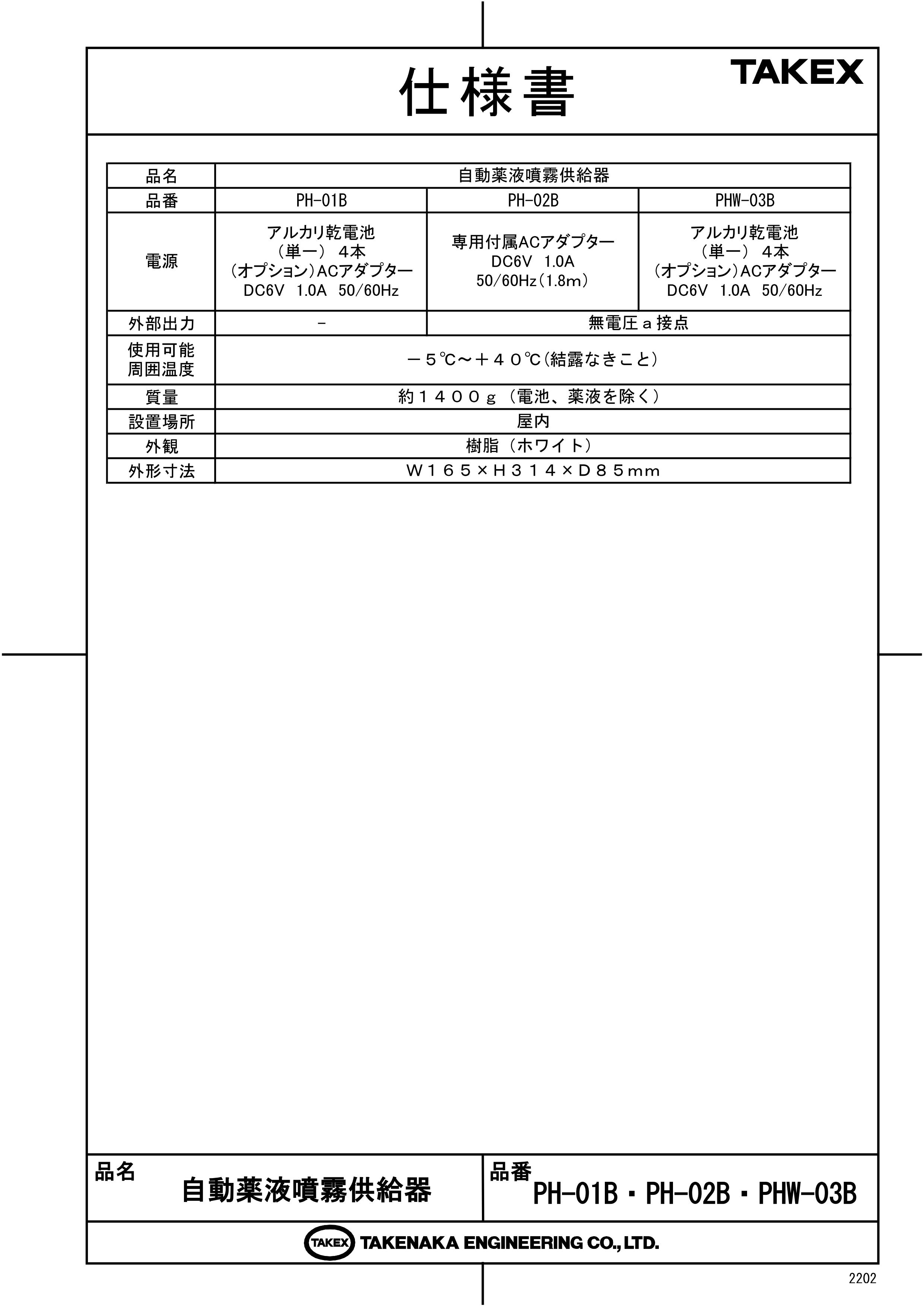

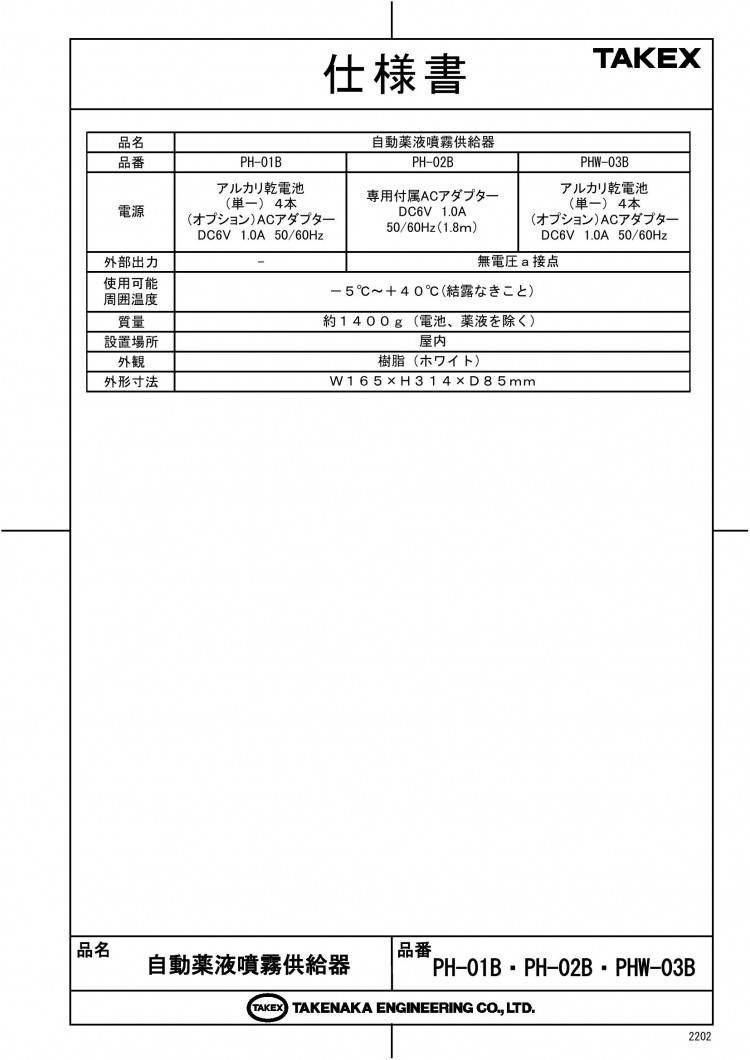

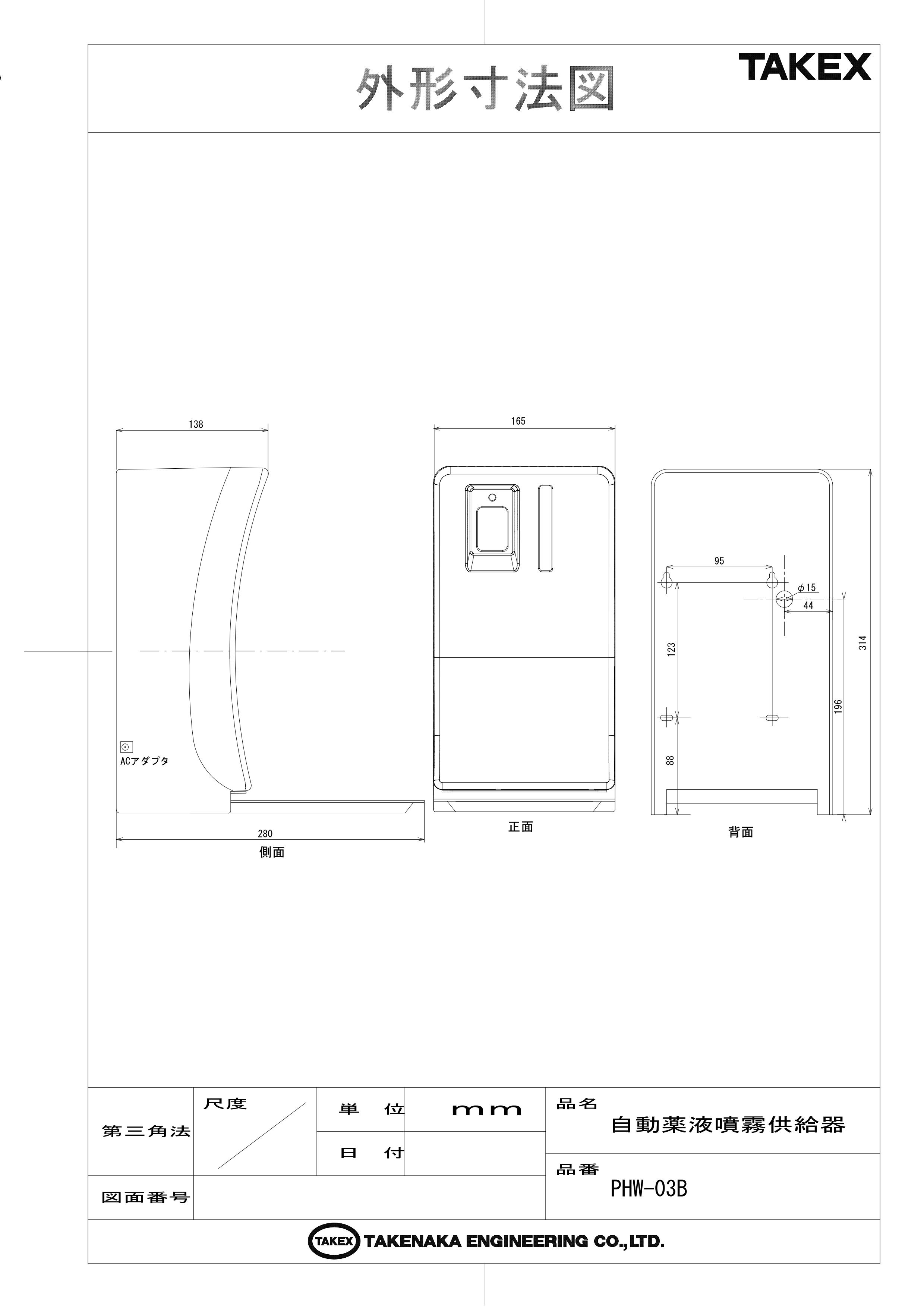

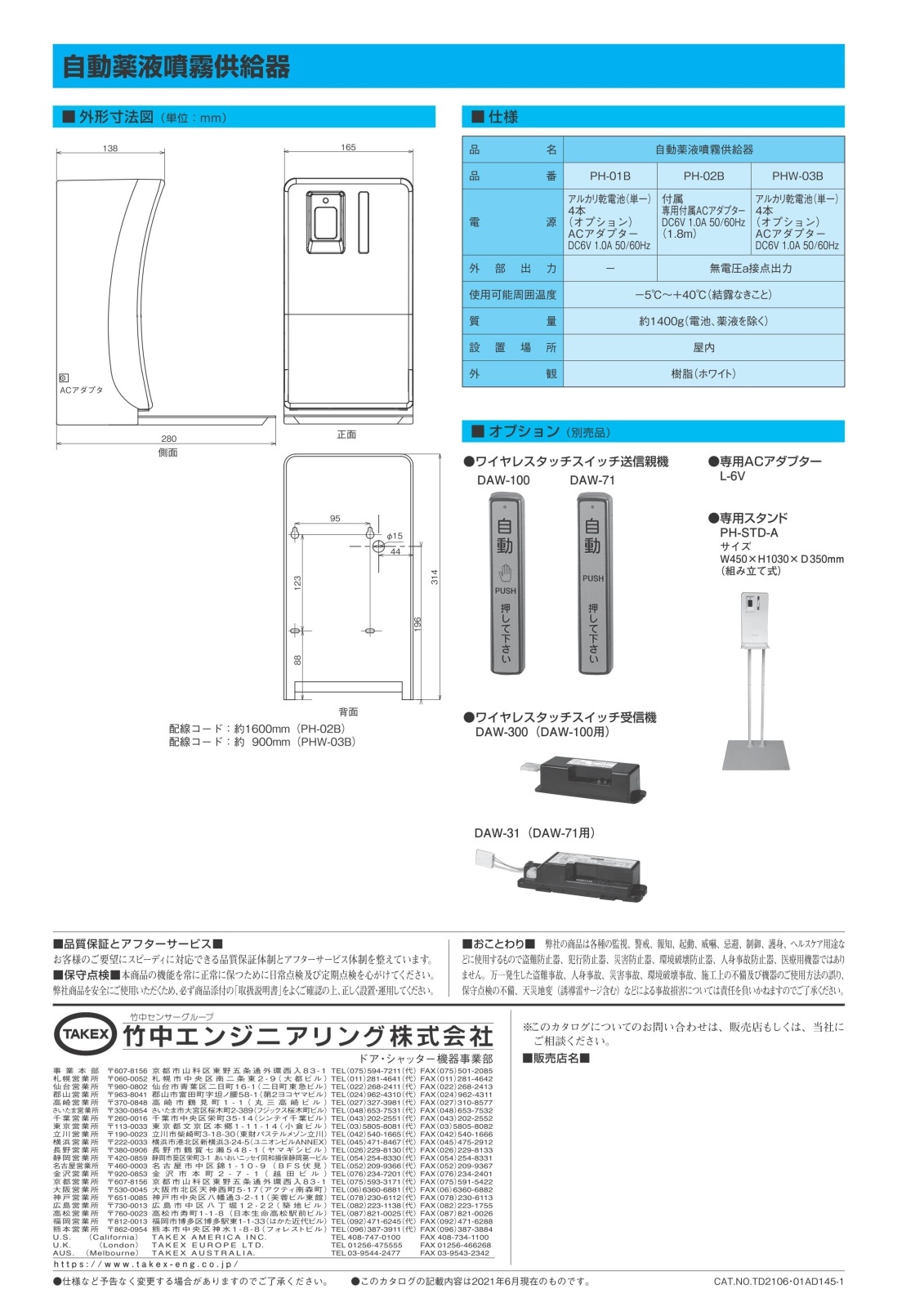

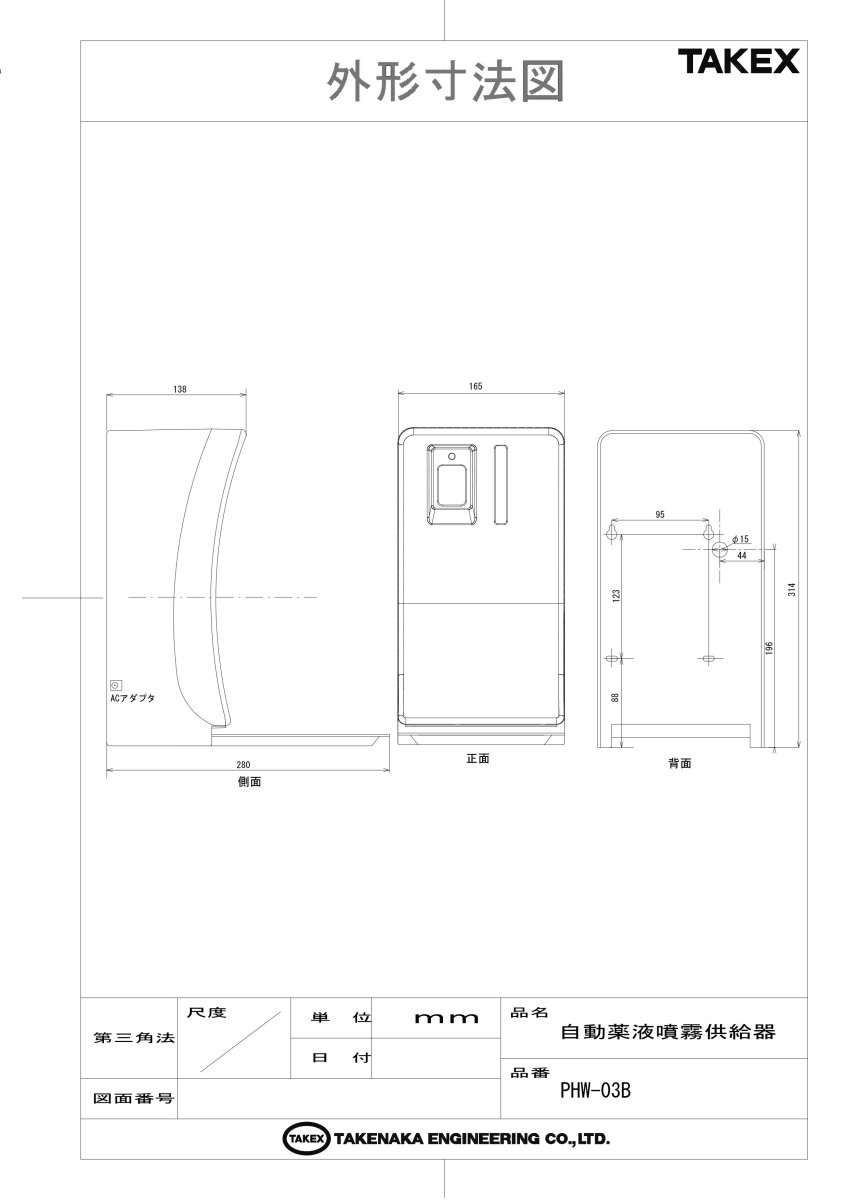

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 食品工場や厨房の入室ゲート管理
  • 病院・クリニックのクリーンエリア入口
  • オフィスビル入口のサニテーション強化
  • エアーシャワー内の自動噴霧連動
  • 既存自動ドアの衛生的な非接触化

導入前に確認したいポイント

  • 設置場所付近に強い光（直射日光等）がないか
  • 自動ドア側に入力端子があるか（有線接続時）
  • ワイヤレス運用時は対応受信機の有無を確認
  • ACアダプター運用の場合はコンセントの確保
  • 使用予定ボトルのサイズ（W45×H215×D85mm内）

特長

非接触（Touchless）による徹底した感染症対策

高性能な赤外線センサーを搭載しており、本体に触れることなく手指消毒が可能です。不特定多数が使用する場所でも接触感染のリスクを排除し、衛生的な環境を維持します。

自動ドア・エアーシャワーとの高度なインターロック

薬液噴霧と完全に同期して無電圧a接点を出力します。「消毒動作が完了したときのみ扉が開く」というセキュリティと衛生を両立した運用が、本機1台で実現可能です。

メカニカル・プッシャー方式による高耐久設計

機器内部に薬液を通さず、内蔵モーターがボトルのノズルを物理的に押し下げる方式を採用しています。ポンプの液詰まりや内部配管の腐食による故障リスクが極めて低く、長期にわたって安定稼働します。

市販の薬液ボトルをそのまま利用できる高い汎用性

特定の専用薬液に縛られず、市販のアルコールや石けん水ボトル（最大W45×H215×D85mm）をそのままセット可能です。付属のスペーサーによりノズルの高さ調整も数ミリ単位で行えます。

ワイヤレス運用で施工コストを大幅に削減

別売のワイヤレスタッチスイッチ送信機（DAW-100/71）を組み合わせることで、自動ドアまでの配線工事が不要になります。既存の施設への後付け導入も容易で、工期短縮に貢献します。

現場のニーズに応える噴霧回数切替機能

内部のスライドスイッチにより、1回の検知で「1回噴霧」または「2回噴霧」の選択が可能です。より厳格な消毒が求められる医療現場や食品加工現場の基準に合わせた運用が可能です。

状態を一目で判別できるマルチカラーLED表示

「検知（緑）」「完了（青点滅）」「電池消耗（赤点滅）」「エラー（赤点灯）」といった各状態を、本体正面のインジケーターで分かりやすく通知。メンテナンスのタイミングを逃しません。

誤作動を防止するセンサー感度調整トリマー

設置環境に合わせてセンサーの感知距離を調整できるトリマーを内蔵。ステンレス壁面など反射が強い場所でも、感度を絞ることで安定した検知を実現します。

意図しない噴霧を防ぐ3秒間の安全遅延

カバーを閉じた直後の約3秒間はセンサー入力を受け付けないイニシャライズ機能を搭載。メンテナンス担当者が手を離す前に誤って薬液が噴出する事故を防止します。

選定時に評価したい強み

  • 衛生・制御の統合： 消毒とドア開放を1アクションで完結させる高い操作性。
  • 導入の柔軟性： 電池駆動＆ワイヤレス対応により、電源や配線制約をクリア。
  • メンテナンス性： 配管レス構造のため、ボトルの交換と電池交換のみの簡易保守。
  • 多機能インターフェース： 感度調整、回数切替、イニシャル遅延など、プロ仕様の調整機能。

LED表示と動作状態

表示状態 意味 詳細・処置
緑色点灯 検知・動作中 センサーが手を検知し、噴霧プロセスを開始したことを示します。
青色点滅（2回） 噴霧完了 1サイクル（または2サイクル）の動作が正常に終了したサインです。
赤色点滅 電池消耗警告 電池電圧が低下しています。早めに単1アルカリ電池4本を交換してください。
赤色点灯 システムエラー カバーの閉まりが不十分、または接点不良。カバーを開け閉めしてリセットしてください。

施工・設置ガイド

安定した動作を確保するため、以下のガイドラインに従って施工してください。

項目 内容・注意事項
設置場所の環境 屋内専用。直射日光や強い人工照明がセンサーに直接当たらない場所を選んでください。
取付寸法 上部穴ピッチ80mm、下部穴ピッチ83mm。付属の木ネジとアンカーで確実に固定。
接点仕様 無電圧a接点（AC125V 0.1A / DC30V 0.1A）。モーター動作と同期して出力。
電源の選択 電池とACアダプターの併用は不可。ACアダプター使用時は必ず電池を抜いてください。
安全対策 万一の故障に備え、手動でドアを開けられる「バイパス経路」を設けてください。

トラブルシューティング

現象 原因 処置
作動しない カバーが半開き / 電池切れ カチッと音がするまでカバーを閉める。電池を4本とも新品に交換。
噴射されない ボトル位置のズレ / 薬液切れ スペーサーでノズル高さを調整する。ボトルの残量を確認。
勝手に動く センサーへの光干渉 感度調整トリマーを反時計回りに回し、感知距離を短くする。

製品仕様

型番 / 品番PHW-03B
製品名自動薬液噴霧供給器（自動ドア連動ワイヤレス対応タイプ）
電源単1アルカリ乾電池 × 4本 ／ 専用AC電源アダプター DC6V（別売：6V-L）
電池寿命約1万回（1回噴霧設定時） ※使用環境・電池性能により変動
出力接点無電圧 a接点（ノーマリーオープン）
接点容量：AC125V 0.1A / DC30V 0.1A
対応ボトルサイズ最大 W45 × H215 × D85 mm （付属スペーサーで微調整可）
噴霧回数設定1回 または 2回 （内部スイッチにより切替）
質量約 1.4 kg （薬液・電池を除く本体重量）
外形寸法W 165 × D 138 × H 314 mm（トレー装着時 最大奥行 280 mm）
筐体材質ABS樹脂
使用周囲温度5℃ 〜 40℃（結露・氷結なきこと）
付属品単1アルカリ電池×4、木ネジ（Φ4×25）×4、アンカープラグ×4、専用台座、鍵、受け皿トレー

FAQ

どのような薬液が使用できますか？ 市販の液状アルコール消毒液、または石けん水が使用可能です。ジェル状の薬剤はノズルの形状や粘度によって詰まりの原因となる可能性があるため、推奨されません。
自動ドアと連動させるには必ず配線が必要ですか？ いいえ。本体背面のリード線に別売のワイヤレス送信機（DAW-100等）を接続すれば、完全無線で自動ドアを制御できます。有線で直接ドアコントローラーに接続することも可能です。
ACアダプターと電池をバックアップ用として同時に入れてもいいですか？ いいえ。故障や液漏れの原因となるため、ACアダプターを使用する場合は必ず内部の乾電池をすべて取り外してください。
屋外の入り口に設置できますか？ 本機は非防水仕様（屋内専用）です。水しぶきがかかる場所や、センサーに直射日光が当たる屋外への設置は避けてください。
噴霧量を調整することはできますか？ 薬液自体の吐出量（1ストロークあたりの量）はボトルのノズル性能に依存しますが、本機の設定により噴霧回数を1回または2回に切り替えることで、トータルの供給量を調整可能です。
電池の寿命はどのくらいですか？ 単1アルカリ乾電池4本を使用し、1回噴霧の設定で約1万回の動作が目安です。電池が少なくなると正面のLEDが赤色に点滅してお知らせします。
ボトルの高さが合わない場合はどうすればいいですか？ 付属のスペーサー（台座）を底面に敷くことで調整が可能です。スペーサーの表裏（凸面・平面）を使い分けることで、ボトルの位置を微調整できます。
自動ドアが開かなくなった場合の緊急対策は？ 施工時に、利用者が手動で押せるワイヤレス送信プレートを側面に配置するなどの「バイパス経路」を設けることを推奨しています。電池切れ等の際でも入室不能にならない設計が重要です。
センサーが反応しすぎる、または反応が鈍いのですが。 カバー内部にある「感度調整トリマー」を精密ドライバーで回すことで、センサーの感知距離を調整できます。環境に合わせて最適化してください。
赤色LEDが点灯して動きません。 カバーが完全に閉まっていない可能性があります。カバーを一度開き、上部のツメがしっかり掛かっていることを確認してからカチッと閉めてリセットしてください。
