木製EIAラック TAKEX 竹中エンジニアリング [EIA-K20B]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

EIA規格 20Uラック木製ラックキャスター付き屋内用

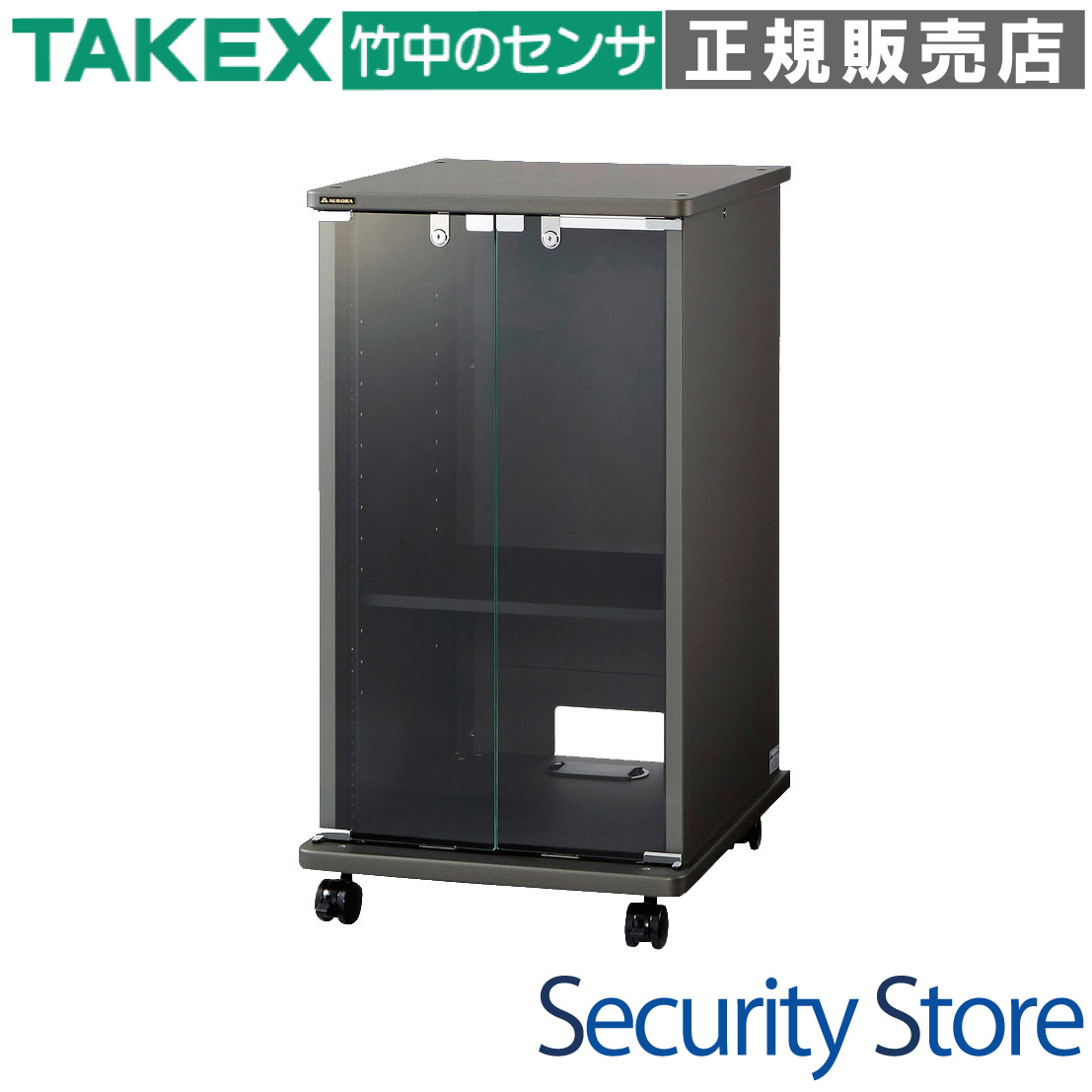

EIA-K20B 木製EIAラック (ダークグレー)

EIA-K20Bは、20ユニット（20U）のマウントスペースを備えた、高級感のある木製EIAラックです。セキュリティ機器や音響機器を効率的に収納でき、オフィスや店舗の雰囲気を損なわないデザインが特長です。キャスター付きでメンテナンスや移動もスムーズに行えます。

型番： EIA-K20B
製品名： 木製EIAラック
収納容量： 20U (マウント有効高 893mm)
主な用途： レコーダー、アンプ、ネットワーク機器の集中収納
設置環境： 屋内（キャスター移動可能）
カラー： ダークグレー

資料ダウンロード

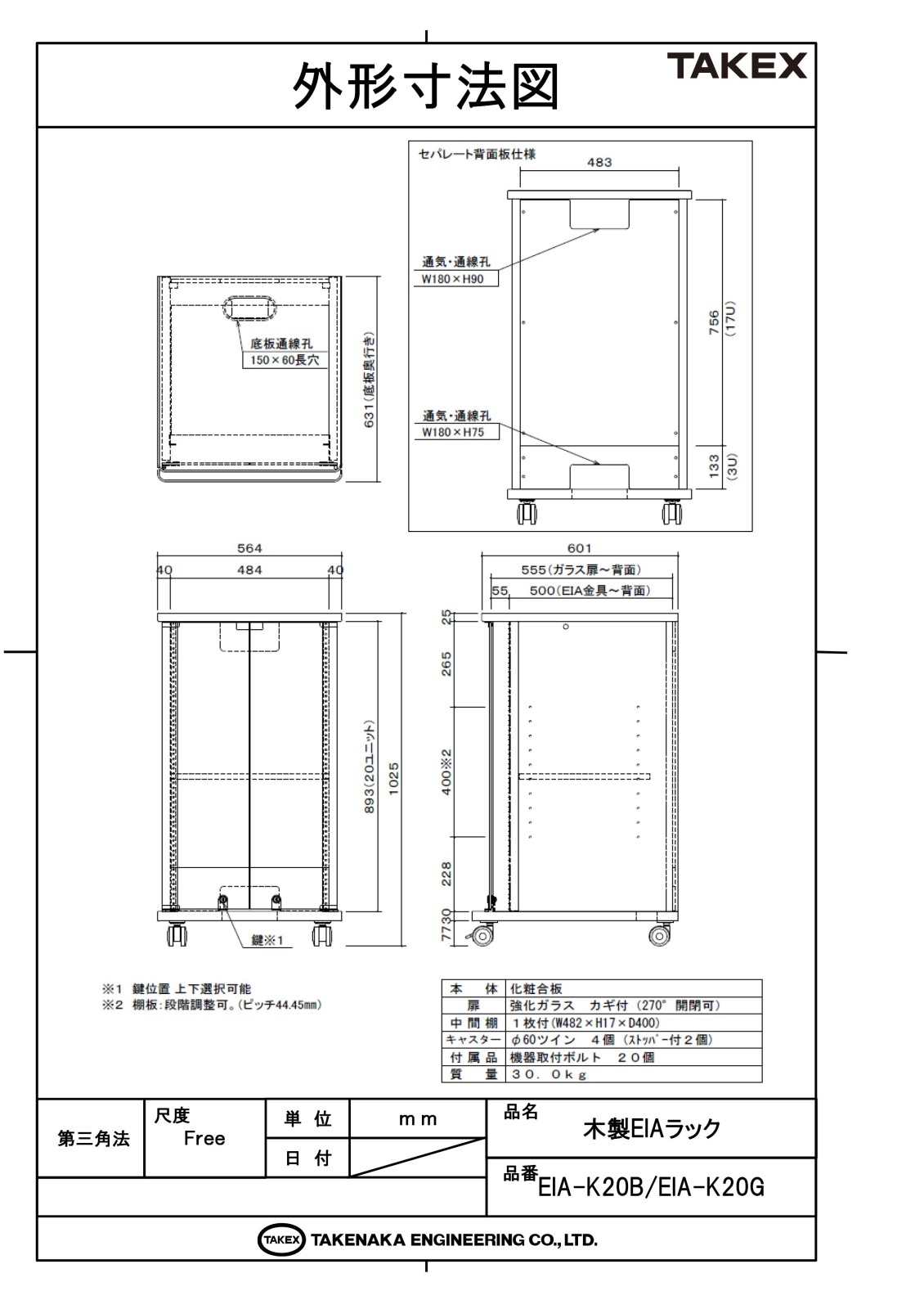

外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

防犯用レコーダーやサーバーの集中管理
店舗・オフィスの音響機器（アンプ等）の設置
ネットワークハブや周辺機器の整理
移動が必要なスタジオや実習室の機材ラック

導入前に確認したいポイント

収納機器の総奥行きが500mm以内か（端子含む）
設置場所の床耐荷重（製品質量約29.3kg + 機器重量）
前面ガラス扉の開閉スペースが確保できるか
マウントネジ（M5等）は別途必要となります

特長

20Uの大容量マウントスペース

高さ1,025mmの筐体に、20ユニット（20U）のマウント有効高を確保しました。マウント有効高は893mmあり、複数のレコーダーやアンプをまとめて1箇所に集約管理することが可能です。

44.45mmピッチで調整可能な中間棚

標準で中間棚が1枚付属しています。この棚は44.45mmピッチで段階的に高さを調整できるため、ハブや非EIA規格のデスクトップ型機器を混在させて収納する場合でも、柔軟なレイアウトが可能です。

前面ガラス扉と鍵によるセキュリティ対策

前面には収納機器の状態を確認しやすいガラス扉を採用。扉には鍵が装備されており、部外者による誤操作や盗難を防止します。鍵の位置は設置環境の利便性に合わせて上下どちらでも選択可能です。

メンテナンス性を高めるセパレート背面板

背面パネルは上下に分かれたセパレート仕様を採用しています。配線作業時やメンテナンス時に必要な箇所だけアクセスしやすく、効率的な作業をサポートします。

3箇所の通線孔による効率的な配線管理

底板に1箇所、背面に2箇所の通線孔を配置しています。電源ケーブルと信号ケーブルの経路を分けるなど、ラック内部および外部への配線を美しく、且つ機能的にまとめることができます。

優れた機動性を発揮するキャスター搭載

底部にはスムーズな移動を可能にするキャスターを標準装備。配線作業時の引き出しや、設置場所の微調整が容易に行えます。※重量物を搭載する際は、下段から配置して安定性を高めてください。

放熱に配慮した通気設計

背面板の上部および下部に通気・通線孔を設けており、ラック内部に熱がこもるのを抑制します。精密機器の安定稼働に必要な空気の流れを考慮した設計となっています。

インテリアに馴染む木製仕上げ

スチール製ラックとは異なり、落ち着いたダークグレーの木製仕上げとなっております。応接室、店舗フロア、オフィス受付など、人の目に触れる場所でも違和感なく設置いただけます。

    選定時に評価したい強み
    高い収納効率： 20Uの容量により、主要機材から周辺機材まで1台に集約。
実用的な調整幅： 中間棚のピッチ調整により、機器の厚みに合わせた最適化が可能。
アクセスの良さ： セパレート背面板により、複雑な配線後でも背面のメンテナンスが容易。
即戦力な仕様： ガラス扉、鍵、中間棚、キャスターなど必要な機能が揃っています。



施工・設置ガイド

本製品の性能を最大限に引き出し、安全にご使用いただくための施工ポイントです。

確認項目	この製品での考え方
重量バランスの確保	ラックの転倒防止のため、アンプやUPS等の重量物は必ず下段に配置してください。
有効奥行の確認	EIA金具から背面板までの有効奥行は500mmです。配線端子の突出分を考慮して機器を選定してください。
鍵位置の変更	鍵の位置は上下選択可能です。扉の吊り元や設置高さに合わせて、組み立て時に調整してください。
通線スペースの確保	底板の長穴（150×60mm）を活用し、床下からの配線を立ち上げることが可能です。

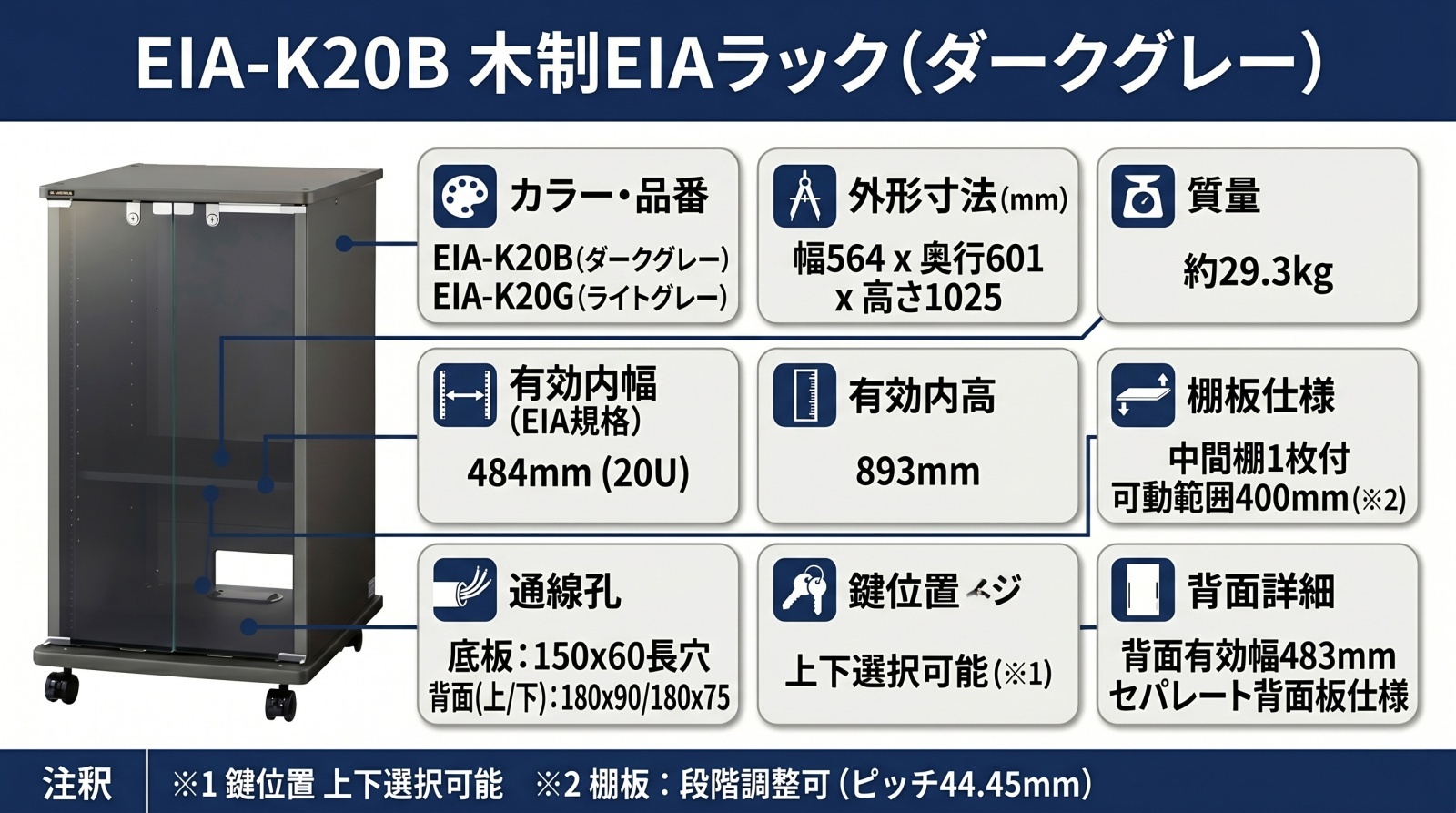

製品仕様

項目	内容
型番	EIA-K20B（ダークグレー）
ユニット数	20U（マウント有効高 893mm）
外形寸法	幅 564mm × 奥行 601mm × 高さ 1,025mm（キャスター含む）
質量	約29.3kg
有効内幅	484mm（EIA規格対応）
有効奥行（金具〜背面）	500mm
有効奥行（ガラス扉〜背面）	555mm
付属棚板	中間棚 1枚付（44.45mmピッチで段階調整可）
底板通線孔	150mm × 60mm 長穴
背面通気・通線孔（上）	幅 180mm × 高さ 90mm
背面通気・通線孔（下）	幅 180mm × 高さ 75mm
背面パネル構成	セパレート仕様（上部17U / 下部3U相当）
前面扉	ガラス扉（鍵付き・鍵位置上下選択可能）
キャスター	標準装備（高さ 77mm）

FAQ

Q：マウントできるユニット数（U数）はいくつですか？ A：20U（20ユニット）です。マウント有効高は893mmとなっております。

Q：付属している中間棚は何枚ですか？追加はできますか？ A：標準で1枚付属しています。44.45mmピッチで高さの調整が可能です。

Q：奥行きのあるレコーダーは設置できますか？ A：EIAマウント金具から背面板までの有効奥行は500mmです。接続するケーブルのコネクタ分の余裕を含めて500mm以内であれば設置可能です。

Q：前面ガラス扉に鍵はついていますか？ A：はい、標準で鍵が装備されています。また、鍵の取り付け位置は上下どちらかを選択可能です。

Q：背面のパネルは取り外しできますか？ A：セパレート背面板仕様となっており、メンテナンスや配線作業に合わせてアクセスがしやすい設計になっています。

Q：キャスターは付属していますか？ A：はい、標準でキャスターが付属しており、高さは約77mmです。

Q：配線用の穴はどこにありますか？ A：底面に1箇所（150×60mm）、背面に2箇所（上部・下部）の合計3箇所の通線・通気孔があります。

Q：マウントネジは付属していますか？ A：マウント用ネジは付属しておりませんので、設置する機器に合わせたネジ（M5等）を別途ご用意ください。

Q：色違いのモデルはありますか？ A：本モデルはダークグレー（EIA-K20B）ですが、色違いでライトグレー（EIA-K20G）もございます。

Q：木製ですが、強度は問題ありませんか？ A：製品質量は約29.3kgあり、安定した強度を持っています。ただし、安定性を高めるため、重い機器は下段に設置することを推奨します。
