木製EIAラック TAKEX 竹中エンジニアリング [EIA-K24G]

木製EIAラック TAKEX 竹中エンジニアリング [EIA-K24G]

販売価格: 会員のみ販売

商品詳細

EIA規格ラック プロ仕様 24ユニット キャスター付

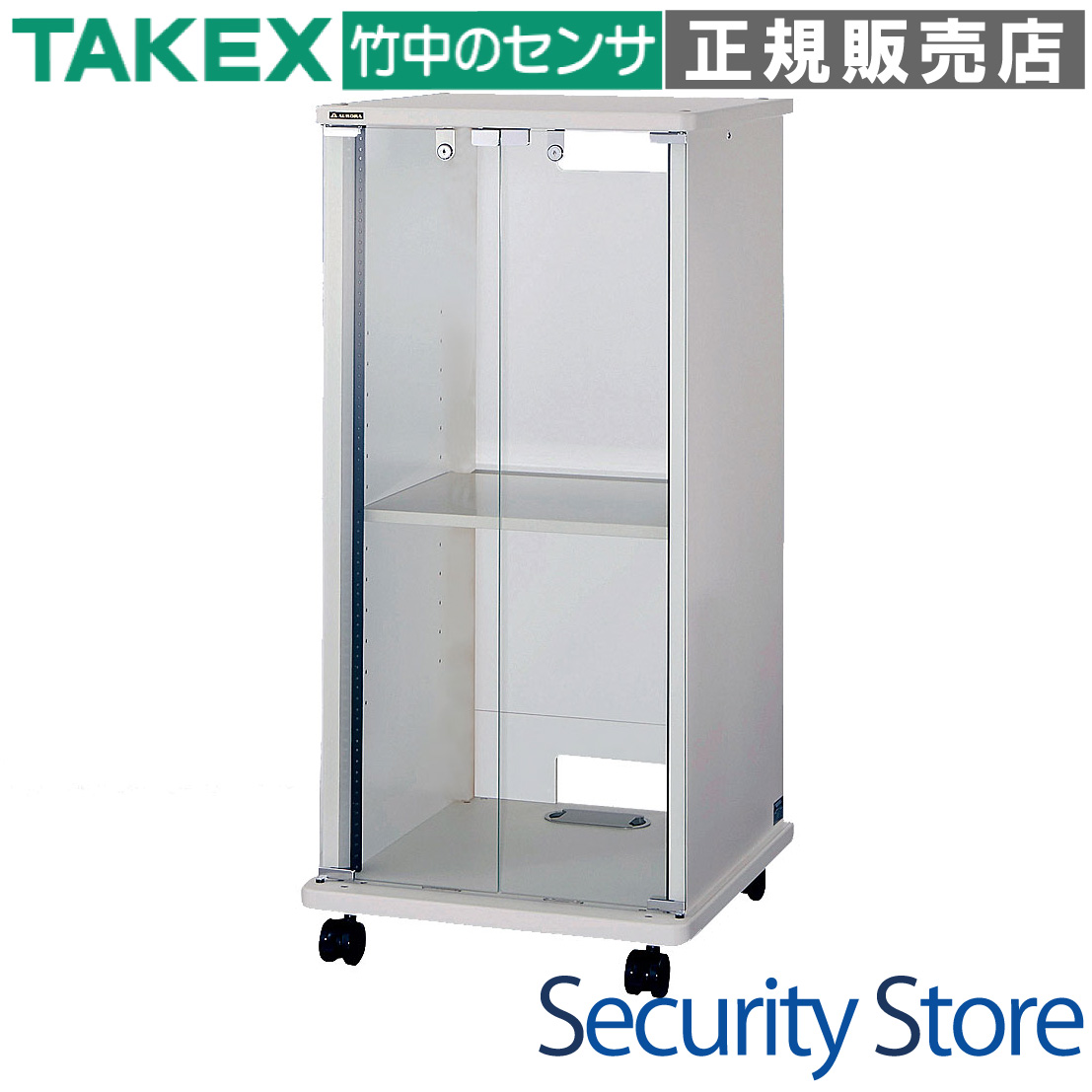

EIA-K24G 木製EIAラック（24U・ライトグレー）

24ユニット（24U）の広大なマウントスペースを誇る、プロ仕様の木製EIAラックです。サーバー、ネットワーク機器、音響・映像機器などの集中管理に最適で、高い収納力とメンテナンス性を両立しています。

  • 型番： EIA-K24G（ライトグレー） / EIA-K24B（ダークグレー）
  • 製品名： 木製EIAラック
  • マウント容量： 24U（有効マウント高：1,070mm）
  • 主な用途： サーバー、録画機（NVR）、ネットワークスイッチ、AV機器の収納
  • 設置場所： 事務室、監視センター、サーバールーム、放送室
  • 外形寸法： W564 × D601 × H1202mm（キャスター含む）
EIA-K24G 木製EIAラック 外観

資料ダウンロード

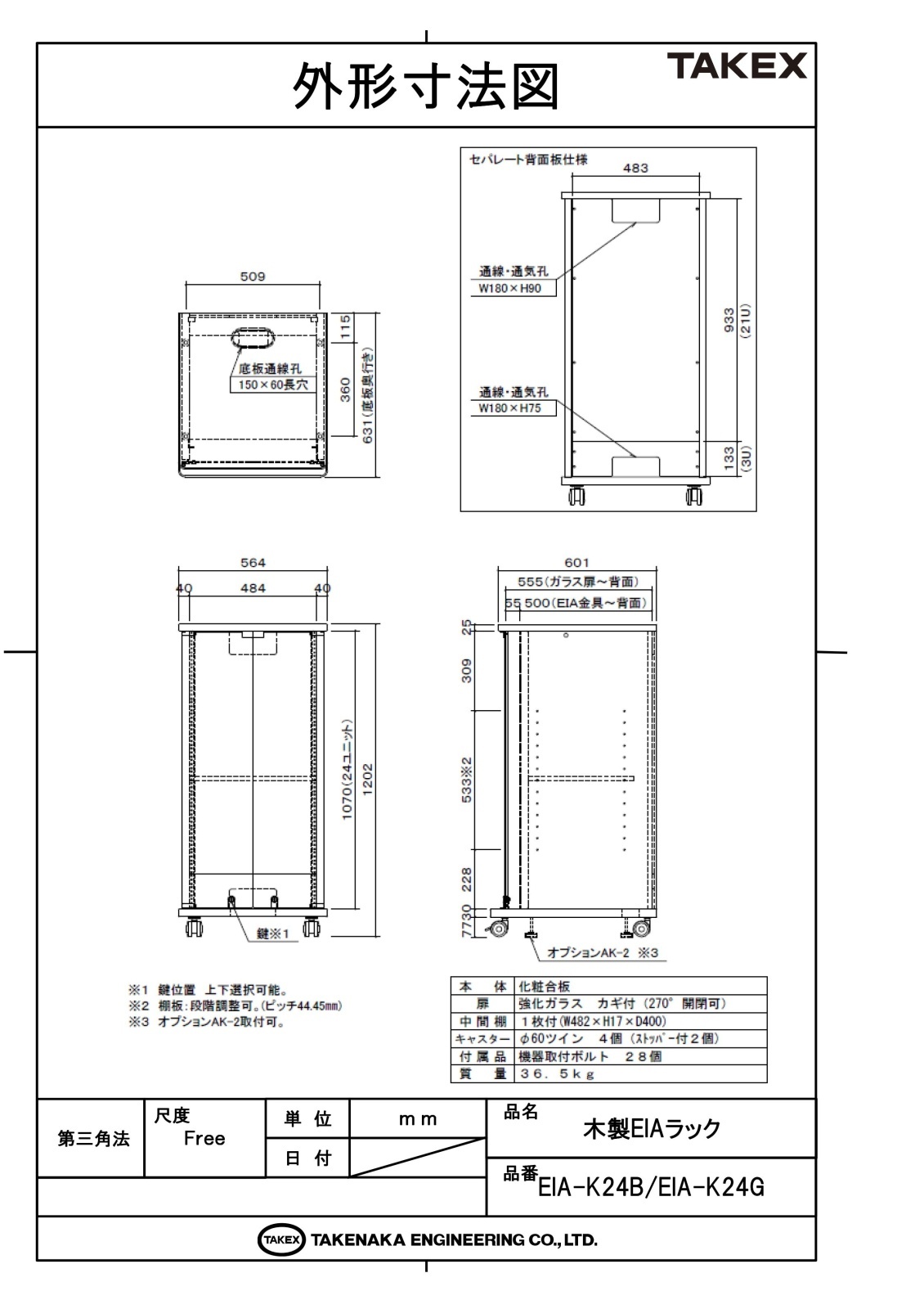

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 大量の19インチラックマウント機器の集約
  • 監視システムの録画ユニット・コントローラー設置
  • オフィス内での静音性・意匠性が求められる場所
  • 頻繁なレイアウト変更が想定される現場

導入前に確認したいポイント

  • 収容機器の合計奥行（推奨450mm程度まで）
  • 設置場所までの搬入経路（高さ1.2m超）
  • 床面の耐荷重（製品質量約34.6kg＋機器重量）
  • 背面メンテナンス用の作業スペース確保

特長

24Uの大容量マウントスペース

24ユニット（有効マウント高1,070mm）の広々としたスペースを確保。多数の周辺機器やネットワークデバイスを1箇所に集約管理でき、システム全体の省スペース化に寄与します。

フレキシブルな中間棚（1枚付属）

EIAマウント非対応の機器を設置する際に便利な中間棚を標準で1枚付属。44.45mmピッチで段階調整が可能なため、収納する機器の高さに合わせて最適なレイアウトを構築できます。

配線・通気を考慮した多孔設計

底板に150mm×60mm、背面に上・下2箇所の通気・通線孔を配置。電源ケーブルと信号ケーブルを分けて通線しやすく、機器から発生する熱の滞留を軽減する設計となっています。

セパレート式背面板による高いメンテナンス性

背面板は上下に分かれたセパレート仕様を採用しています。配線作業時やメンテナンス時に、必要な箇所のパネルを取り外すことで、効率的な作業が可能です。

セキュリティを保護する鍵付き前面ガラス扉

機器の状態を外部から視認できるガラス扉を採用。鍵位置は上下どちらかを選択可能で、不特定多数が立ち入る場所でも物理的なセキュリティを確保できます。

移動・固定に便利なキャスター仕様

標準でキャスターを装備しており、配線作業や掃除の際の移動がスムーズです。また、オプションのアジャスター（AK-2）を取り付けることで、傾斜地での水平出しや固定設置にも対応します。

選定時に評価したい強み

  • 抜群の収納力： 24Uという高さのある空間を最大限に活用可能。
  • 機能美の両立： インテリアに馴染みやすい木製かつ、プロ仕様の堅牢性。
  • 調整の柔軟性： 棚板のピッチが細かく、多様な機器構成に対応。
  • 施工性： セパレート背面板と複数の通線孔により、現場での結線作業がスムーズ。

施工・設置ガイド

本製品の性能を最大限に発揮し、安全にご使用いただくための施工指針です。

確認項目 この製品での考え方
重心バランス 24Uと高さがあるため、転倒防止として重量物は可能な限り下段に配置してください。
ケーブル余長 キャスターで移動させる場合、背面の配線には余裕を持たせて施工してください。
機器の奥行 EIA金具から背面まで500mmですが、配線の曲がりを考慮し奥行450mmまでの機器を推奨します。
接地・固定 傾斜のある床面や恒久的な固定が必要な場合は、オプションのAK-2（アジャスター）を併用してください。

製品仕様

基本情報
品番 EIA-K24G（ライトグレー） / EIA-K24B（ダークグレー）
製品名 木製EIAラック
有効内高 1070mm（24ユニット）
本体質量 約34.6kg
外形寸法
外形幅 564mm
外形奥行 601mm
外形高さ 1202mm（天板25mm ＋ キャスター含む）
内部・詳細寸法
有効内幅（EIA規格） 484mm
ガラス扉 〜 背面 555mm
EIA金具 〜 背面 500mm
底板通線孔 150 × 60 長穴
背面パネル（上） W180 × H90 通気・通線孔付
背面パネル（下） W180 × H75 通気・通線孔付
棚板可動範囲 533mm（ピッチ 44.45mm）
構成・オプション
標準付属品 中間棚1枚、前面ガラス扉（鍵付）
鍵位置 上下選択可能
適合オプション アジャスター AK-2（取付可能）

FAQ

Q：19インチラックマウント機器は取り付け可能ですか？ A：はい、EIA規格に準拠しているため、標準的な19インチラックマウント機器をマウント可能です。
Q：何ユニット（U）まで収納できますか？ A：最大24ユニット（24U）までの機器をマウントできます。有効内高は1,070mmです。
Q：中間棚は追加できますか？ A：標準で1枚付属していますが、棚板の可動範囲内（533mm）で44.45mmピッチの調整が可能です。
Q：奥行のあるサーバーを設置できますか？ A：EIAマウント金具から背面パネルまでの奥行は500mmです。配線コネクタの余裕を考慮し、奥行450mm程度までの機器を推奨しています。
Q：キャスターは最初から付いていますか？ A：はい、標準装備されています。高さ1,202mmのうち、台座・キャスター部で約107mm（30+77mm）となります。
Q：背面のメンテナンスはしやすいですか？ A：セパレート式の背面板を採用しているため、必要な部分だけ外して作業することができ、メンテナンス性は良好です。
Q：鍵は付いていますか？ A：前面ガラス扉に鍵が装備されています。鍵の取り付け位置は上下どちらかを選択可能です。
Q：配線用の穴はどこにありますか？ A：底板に1箇所、背面板の上下にそれぞれ1箇所ずつ、合計3箇所の通線・通気孔がございます。
Q：色は選べますか？ A：本型番（EIA-K24G）はライトグレーです。色違いとしてダークグレー（EIA-K24B）もラインアップされています。
Q：オプションのアジャスター（AK-2）は必要ですか？ A：キャスターによる移動が不要で、しっかりと固定したい場合や、床の傾斜を補正したい場合に別途ご購入・取り付けをお勧めします。
