木製EIAラック TAKEX 竹中エンジニアリング [EIA-K20G]

木製EIAラック TAKEX 竹中エンジニアリング [EIA-K20G]

販売価格: 会員のみ販売

商品詳細

TAKEX EIA規格ラック 20ユニット(20U) キャスター付き 屋内用

EIA-K20G 木製EIAラック（ライトグレー）

EIA-K20Gは、20ユニット（20U）の大容量マウントスペースを備えた、プロ仕様の木製EIA規格ラックです。オフィスや店舗の雰囲気を損なわないデザイン性と、優れた配線アクセス・収納機能を両立しており、ネットワーク機器や音響機器、防犯レコーダーの集約管理に最適です。

  • 型番： EIA-K20G
  • 製品名： 木製EIAラック
  • マウント容量： 20U（有効高 893mm）
  • 外形寸法： W564×D601×H1025mm
  • 質量： 約29.3kg
  • 主な特長： キャスター付、中間棚1枚同梱、セパレート背面板

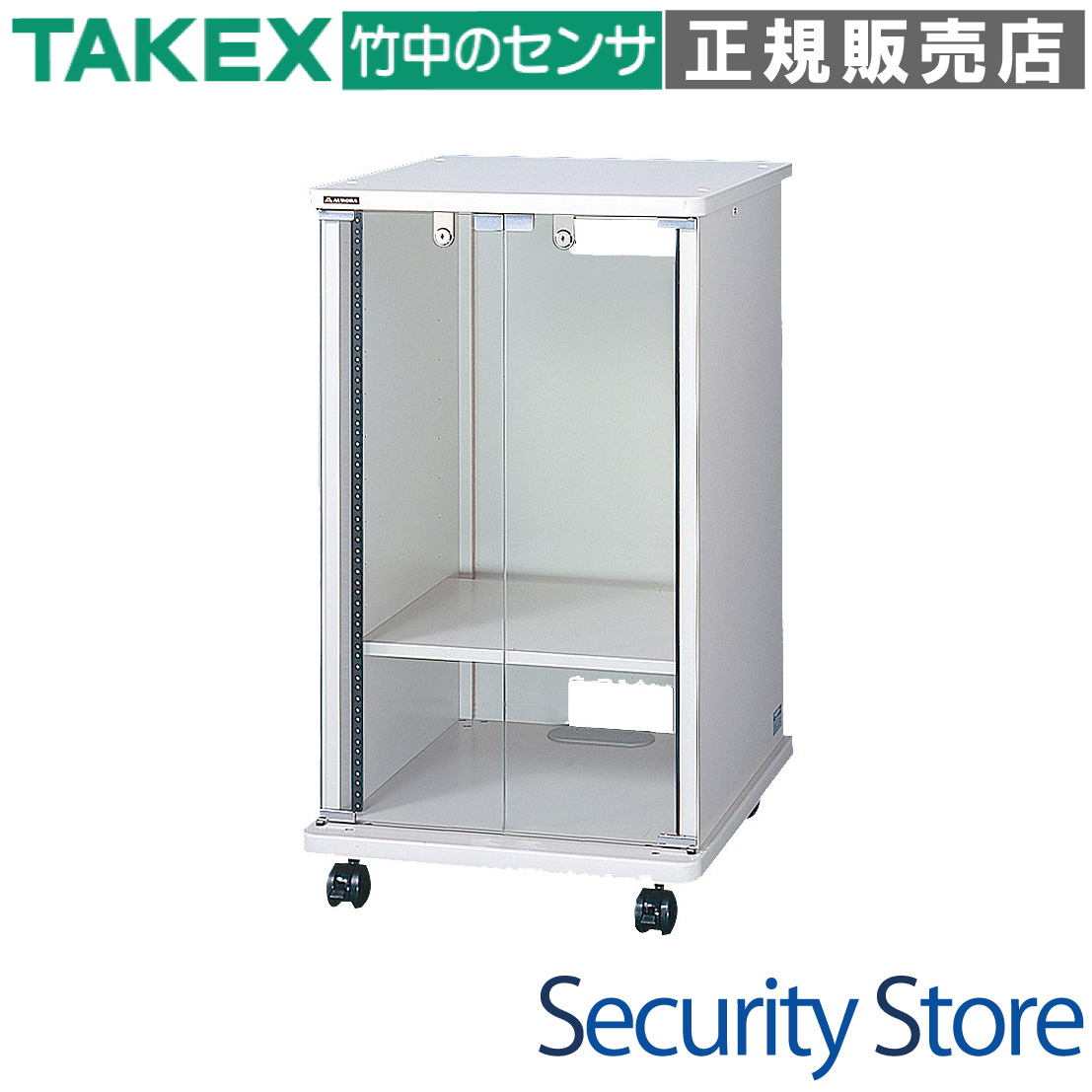

EIA-K20G 木製EIAラックの製品画像

資料ダウンロード

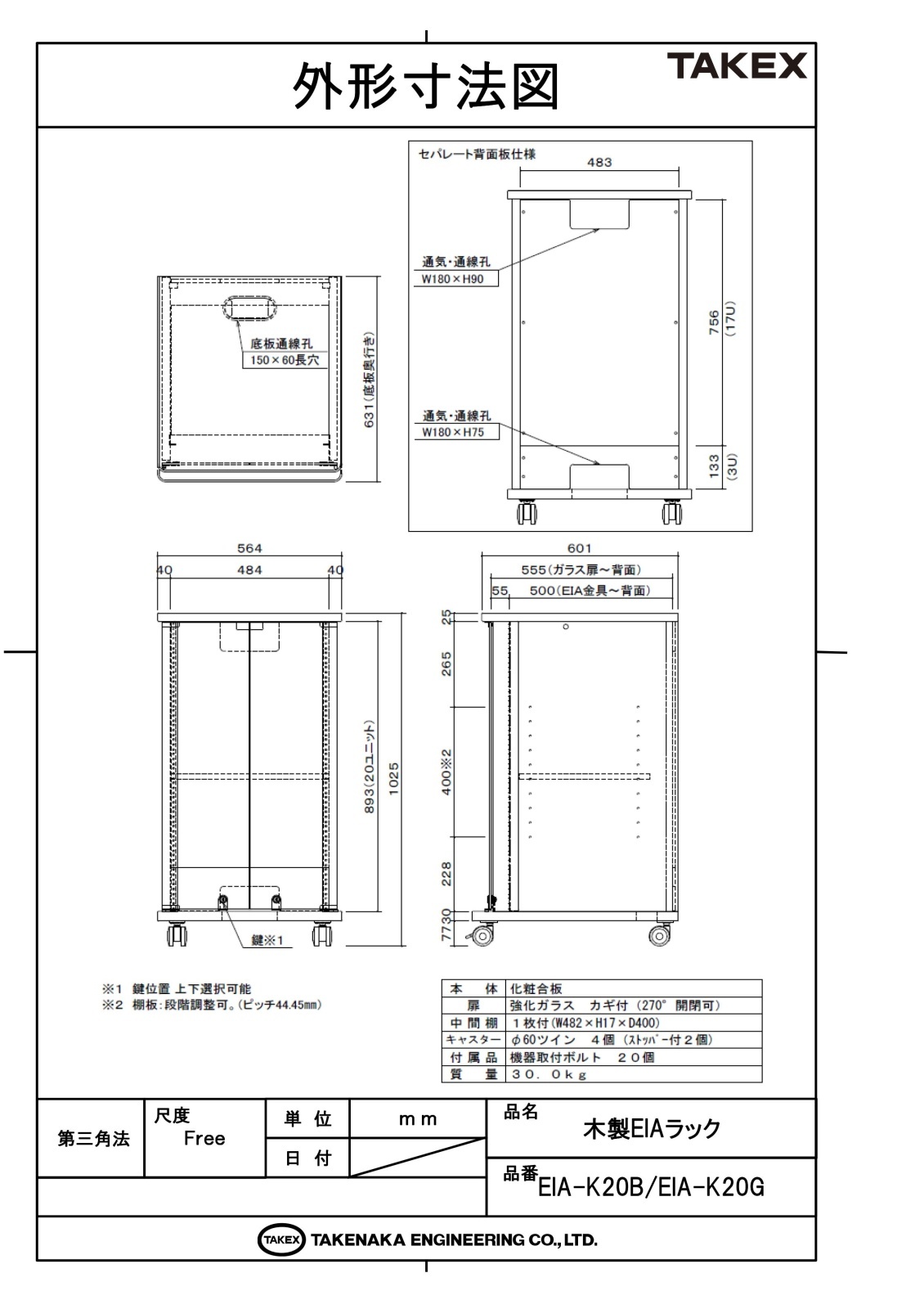

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 防犯カメラ（NVR/DVR）の集中管理
  • 業務用アンプ・音響機器の収納
  • サーバー・スイッチングハブの設置
  • オフィス・受付等の接客空間での機器収容

導入前に確認したいポイント

  • 設置機器の総奥行（500mm以内を推奨）
  • マウントネジ（M5等）の別途用意
  • 背面メンテナンススペースの確保
  • 床面の耐荷重とキャスター移動ルート

特長

20Uの大容量マウントスペース

コンパクトな設置面積ながら、高さ方向に20ユニット（20U）分のマウントスペースを確保。多数の周辺機器を1箇所に集約でき、省スペースでのシステム運用を可能にします。

フレキシブルな調整が可能な中間棚

標準で中間棚が1枚付属しています。44.45mmピッチで段階調整が可能なため、非EIA規格のハブやデスクトップ型レコーダーなども、設置機器のサイズに合わせて効率よく配置できます。

メンテナンス性を高めるセパレート背面板

背面板は上下に分割されたセパレート仕様を採用。配線作業や接続の確認時にアクセスしやすく、施工時および導入後のメンテナンス時間を大幅に短縮します。

最適な通線・通気ルートの設計

底面に1箇所（150×60mm）、背面に2箇所（上部・下部）の通線・通気孔を配置。電源ラインと信号ラインの分離配線がしやすく、機器から発生する熱の逃げ道も確保されています。

視認性とセキュリティを両立するガラス扉

前面には中が確認しやすいガラス扉を採用。鍵の位置は上下どちらでも選択して取り付けることができるため、設置環境の操作性に合わせた柔軟なカスタマイズが可能です。

スムーズな移動を支えるキャスター仕様

全高1,025mmの本体にはキャスターが標準装備されており、配線時の引き出しやレイアウト変更もスムーズに行えます。約29.3kgの自重と合わせて、安定した運用を実現します。

選定時に評価したい強み

  • 収納力： 20Uの有効高893mmにより、標準的なラックマウント機器を多数収容可能
  • デザイン： インテリアに馴染みやすい木製ライトグレー仕上げ
  • 実用性： ガラス扉の鍵位置選択や棚板ピッチ調整など、現場の声を反映した設計
  • 配線設計： 3箇所の通線孔とセパレート背面板による、プロ仕様のワイヤリング対応

施工・設置ガイド

本製品はキャスター移動が可能ですが、安定稼働のために以下の点に留意して施工を行ってください。

確認項目 この製品での考え方
重量バランス 転倒防止のため、UPSや大型パワーアンプ等の重量物は必ず下段に配置してください。
奥行の確認 EIA金具から背面板までは500mmです。コネクタやケーブルの曲がりを考慮した選定が必要です。
配線の余長 キャスターでラックを移動させる場合、背面のケーブルに十分な余長（たわみ）を持たせてください。
マウントネジ 機器固定用のネジは付属しておりません。設置する機器に適合するM5ネジ等をご用意ください。

製品仕様

項目 内容
品番 EIA-K20G
カラー ライトグレー
ユニット数 20U（マウント有効高：893mm）
質量 約29.3kg
外形寸法（全幅） 564mm
外形寸法（奥行） 601mm（底板奥行：631mm）
外形寸法（全高） 1025mm（キャスター・台座部含む）
有効内幅 484mm（EIA規格）
内部有効奥行 ガラス扉〜背面板：555mm / EIA金具〜背面板：500mm
中間棚 1枚付（44.45mmピッチで段階調整可能）
通線孔（底面） 150×60mm 長穴
通気・通線孔（背面） 上部：W180×H90 / 下部：W180×H75
扉仕様 前面ガラス扉（鍵付き・鍵位置上下選択可能）
背面仕様 セパレート背面板（上部17U分 / 下部3U分）

FAQ

Q：EIA-K20Gに収納できるユニット数はいくつですか？ A：最大20ユニット（20U）まで収納可能です。マウント有効高は893mmとなっています。
Q：奥行きが何ミリの機器まで設置可能ですか？ A：EIAマウント金具から背面板までの距離は500mmです。背面の端子やケーブルのコネクタ分の厚みを考慮し、500mm以内の機器を推奨します。
Q：中間棚の高さは調整できますか？ A：はい、44.45mmピッチで段階的に調整が可能です。
Q：前面ガラス扉の鍵はどこについていますか？ A：鍵の位置は、組み立て・設置時に「上部」または「下部」のどちらか使いやすい方を選択して取り付けることができます。
Q：マウントネジは付属していますか？ A：マウントネジは付属しておりません。設置する機器の仕様に合わせたM5ネジ等を別途ご用意ください。
Q：配線用の穴はどこにありますか？ A：底面に1箇所（150×60mm）、背面上部に1箇所（W180×H90）、背面下部に1箇所（W180×H75）の合計3箇所ございます。
Q：キャスターは付いていますか？ A：はい、標準でキャスターが装備されており、移動が可能です。
Q：色違いはありますか？ A：はい、ダークグレーモデルの「EIA-K20B」がございます。本ページはライトグレーの「EIA-K20G」です。
Q：重量物を載せる際の注意点はありますか？ A：安定性を確保するため、必ず重い機器を下段側に、軽い機器を上段側に配置するようにしてください。
Q：背面のパネルは取り外しできますか？ A：セパレート式の背面板仕様となっており、配線作業時にアクセスしやすい構造になっています。
