木製EIAラック TAKEX 竹中エンジニアリング [EIA-K24B]

木製EIAラック TAKEX 竹中エンジニアリング [EIA-K24B]

販売価格: 会員のみ販売

商品詳細

EIA規格 木製ラック 24ユニット AV/セキュリティ機器収納

EIA-K24B 木製EIAラック（24U）

EIA規格に対応した、大容量24ユニットのプロ仕様木製マウントラックです。ダークグレーの落ち着いた外観で、音響設備やセキュリティシステムの監視室・コントロールルームに最適です。キャスター付きで移動も容易です。

  • 型番： EIA-K24B
  • カラー： ダークグレー
  • マウント容量： 24U（有効マウント高 1,070mm）
  • 主な用途： AV機器、ネットワーク機器、NVR、監視用コントローラーの集約収納
  • 設置場所： 屋内（監視センター、サーバー室、店舗バックヤード等）
  • 本体構成： 前面ガラス扉、中間棚1枚、キャスター付、セパレート背面板
EIA-K24B 木製EIAラック

資料ダウンロード

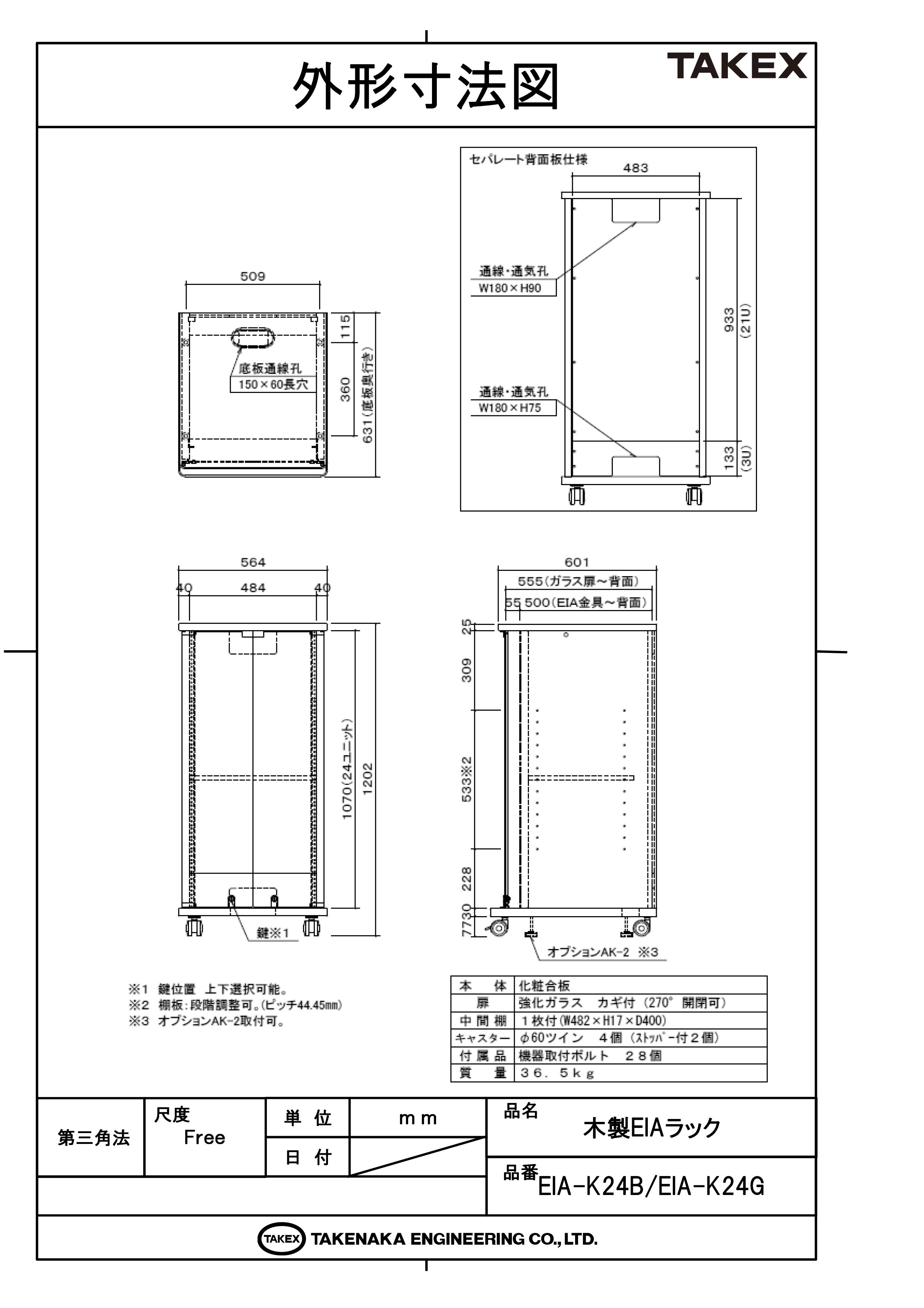

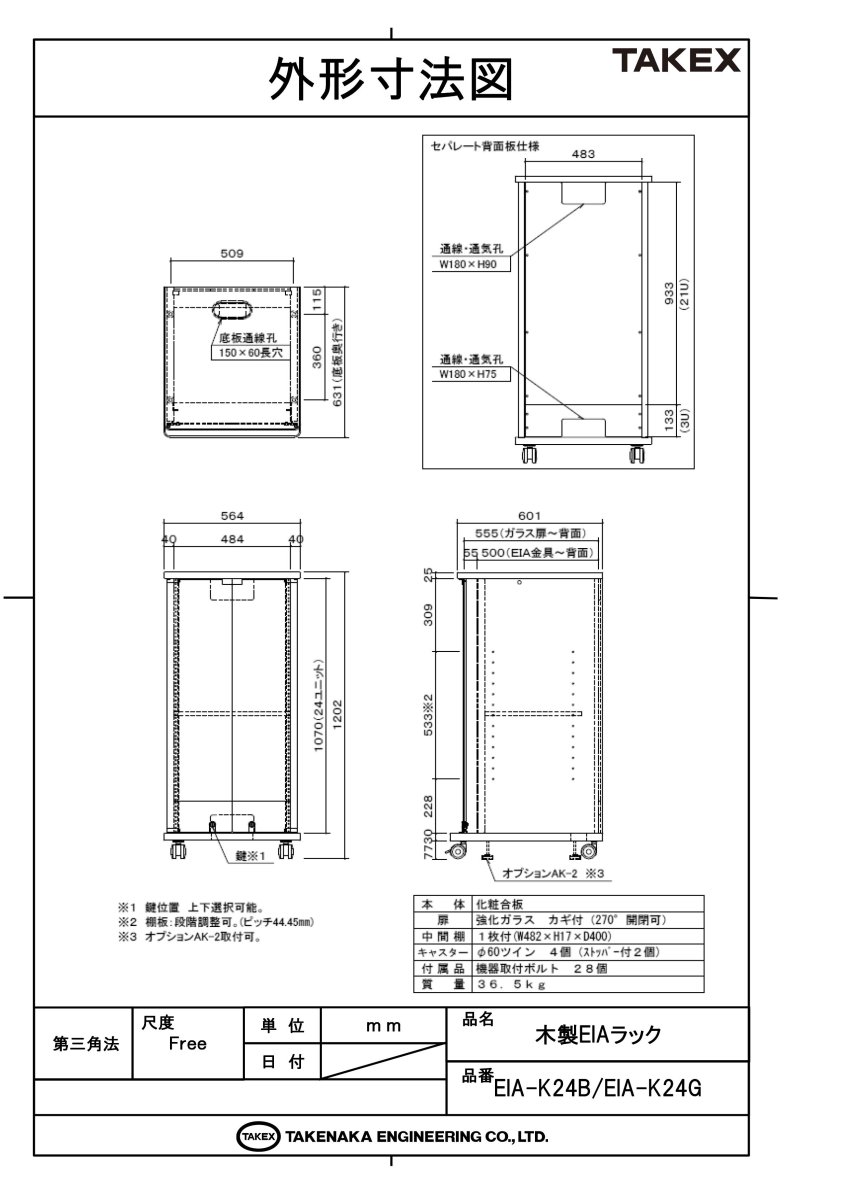

外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 24U分の多台数機器を集約したい現場
  • 意匠性を重視する受付や会議室での設置
  • 背面メンテナンス頻度が高いシステム
  • 鍵付き扉でセキュリティを確保したい場合

導入前に確認したいポイント

  • 設置場所の床耐荷重（本体質量約34.6kg＋機器重量）
  • 収容機器の奥行（推奨450mm程度まで）
  • 搬入経路の有効幅（本体幅564mm以上の確保）
  • 放熱対策（必要に応じた背面空間の確保）

特長

余裕のある24ユニット（24U）収納

有効マウント高1,070mm（24U）を確保しており、中規模から大規模なシステム構築に必要な機器を1台のラックに集約可能です。多数のネットワークスイッチ、NVR、アンプ等の効率的な管理を実現します。

位置調整可能な中間棚を標準装備

EIAマウントに対応していない周辺機器や予備パーツを置くのに便利な中間棚が1枚付属しています。44.45mmピッチで細かく高さ調整が可能なため、収納物に合わせてレイアウトを最適化できます。

充実した配線・通線ソリューション

底面に150mm×60mmの長穴、背面上部および下部に通気・通線孔を標準装備しています。電源系統と信号系統を分けて入線させるなど、ノイズ対策を考慮した整然とした配線施工が可能です。

メンテナンス性を高めるセパレート背面板

背面板はセパレート仕様となっており、必要な箇所のパネルを取り外すことで、設置後の配線変更やコネクタの差し替えといったメンテナンス作業が容易に行えます。

セキュリティと視認性を両立するガラス扉

前面には鍵付きのガラス扉を採用しています。機器の動作ステータス（LED等）を外部から一目で確認できる視認性と、部外者による誤操作を防ぐセキュリティ性を両立しています。鍵の位置は上下から選択可能です。

機動性を支えるキャスターと安定オプション

標準でキャスターを装備しており、配線時や清掃時の移動がスムーズです。また、より強固な固定が必要な場合は、オプションのアジャスター（AK-2）の取り付けにも対応しています。

選定時に評価したい強み

  • 高い収納効率： 高さ1202mmのサイズに24U分を無駄なく収容可能。
  • 優れたメンテナンス性： セパレート背面板により背面からのアクセスが良好。
  • 柔軟な棚板調整： 44.45mmピッチの段階調整により、多種多様な機器に対応。
  • 洗練されたデザイン： 木製ならではの重厚感があり、B2B現場にふさわしい信頼感を演出。

施工・設置ガイド

安全かつ効率的に運用いただくための設置のポイントです。

確認項目 この製品での考え方
重心設計 24Uと高さがあるため、重量のある機器は下段に配置し、低重心化を図ってください。
奥行の確保 金具から背面まで500mmです。ケーブルの曲がりを考慮し、奥行450mm以内の機器を推奨します。
配線余長 キャスターで移動させてメンテナンスを行う場合、背面に十分な配線余長を持たせてください。
設置面の調整 傾斜がある場所ではオプションのアジャスター（AK-2）を併用し、水平を確保してください。

製品仕様

項目 内容
品番 EIA-K24B（ダークグレー）
マウント容量 24U（有効内高：1070mm）
本体外形寸法 W564 × D601 × H1202 mm（キャスター含）
有効内幅 484 mm（EIA規格対応）
内部有効奥行 ガラス扉〜背面：555mm / EIA金具〜背面：500mm
質量 約34.6kg
構成品 中間棚1枚（44.45mmピッチ調整可）、前面ガラス扉（鍵付）、キャスター付
背面板仕様 セパレート背面板（上部：21U / 下部：3U）
通線孔（底面） 150×60mm 長穴
通気・通線孔（背面） 上部：W180×H90 / 下部：W180×H75 mm
オプション対応 アジャスター AK-2 取付可能

FAQ

Q：何ユニット（U）まで機器を搭載できますか？ A：最大24ユニット（24U）までの搭載が可能です。有効マウント高は1,070mmです。
Q：中間棚の高さは調整できますか？ A：はい、44.45mmピッチで段階調整が可能です。
Q：搭載できる機器の最大奥行はどのくらいですか？ A：マウント金具から背面板まで500mmありますが、背面の配線やコネクタのスペースを考慮し、奥行450mm程度までの機器を推奨します。
Q：前面扉に鍵はついていますか？ A：はい、鍵付きのガラス扉が標準装備されています。鍵の位置は上下の選択が可能です。
Q：キャスターではなく、固定脚（アジャスター）にすることはできますか？ A：オプションのアジャスター「AK-2」を取り付けることで、固定設置にも対応可能です。
Q：背面のメンテナンスはしやすいですか？ A：セパレート式の背面板を採用しているため、必要箇所のパネルを外して容易に作業が行えます。
Q：配線用の穴はどこにありますか？ A：底面に1箇所（150×60mm長穴）、背面に2箇所（上部・下部）の通気・通線孔があります。
Q：色違いのバリエーションはありますか？ A：本モデルのダークグレー（B）のほか、ライトグレー（G）の「EIA-K24G」がございます。
Q：本体の重さはどのくらいですか？ A：約34.6kgです。機器を搭載するとかなりの重量になりますので、設置場所の耐荷重をご確認ください。
Q：組み立ては必要ですか？ A：原則として完成品に近い形での提供となりますが、棚板の調整やオプション取付は現場にて行ってください。
