FG-25SN2 フォグガード TAKEX 竹中エンジニアリング [FG-25SN2]

FG-25SN2 フォグガード TAKEX 竹中エンジニアリング [FG-25SN2]

販売価格: 会員のみ販売

商品詳細

TAKEX フォグガード 視界遮断型防犯 盗難防止装置 屋内専用

FG-25SN2 フォグガード

霧を噴射して侵入者の視界を瞬時にシャットアウトし、盗難行動を物理的に抑制する高機能防犯装置です。小型・軽量設計ながら、金庫室やオフィス、店舗などの重要エリアにおける確実な盗難対策を実現します。

  • 型番： FG-25SN2
  • 製品名： フォグガード
  • 噴射方式： 高熱気化システム（グリコール成分）
  • 主な用途： 侵入者の視界遮断、盗難防止、金庫室・貴金属店等の防護
  • 設置場所： 屋内壁面（高さ1.5m〜2.5m）
  • 電源： AC100V 50/60Hz（バックアップバッテリー内蔵）

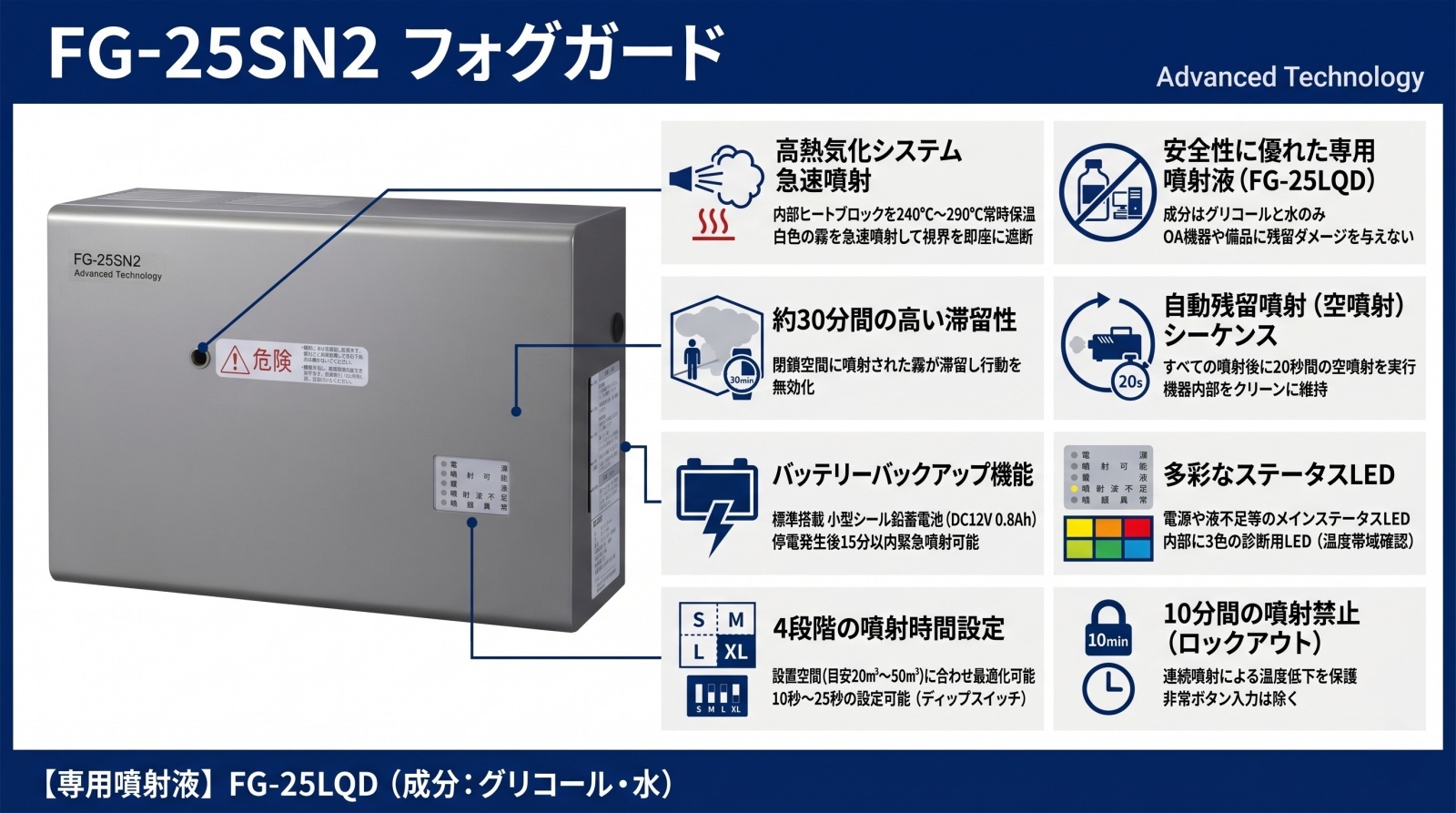

FG-25SN2 フォグガード 製品画像

資料ダウンロード

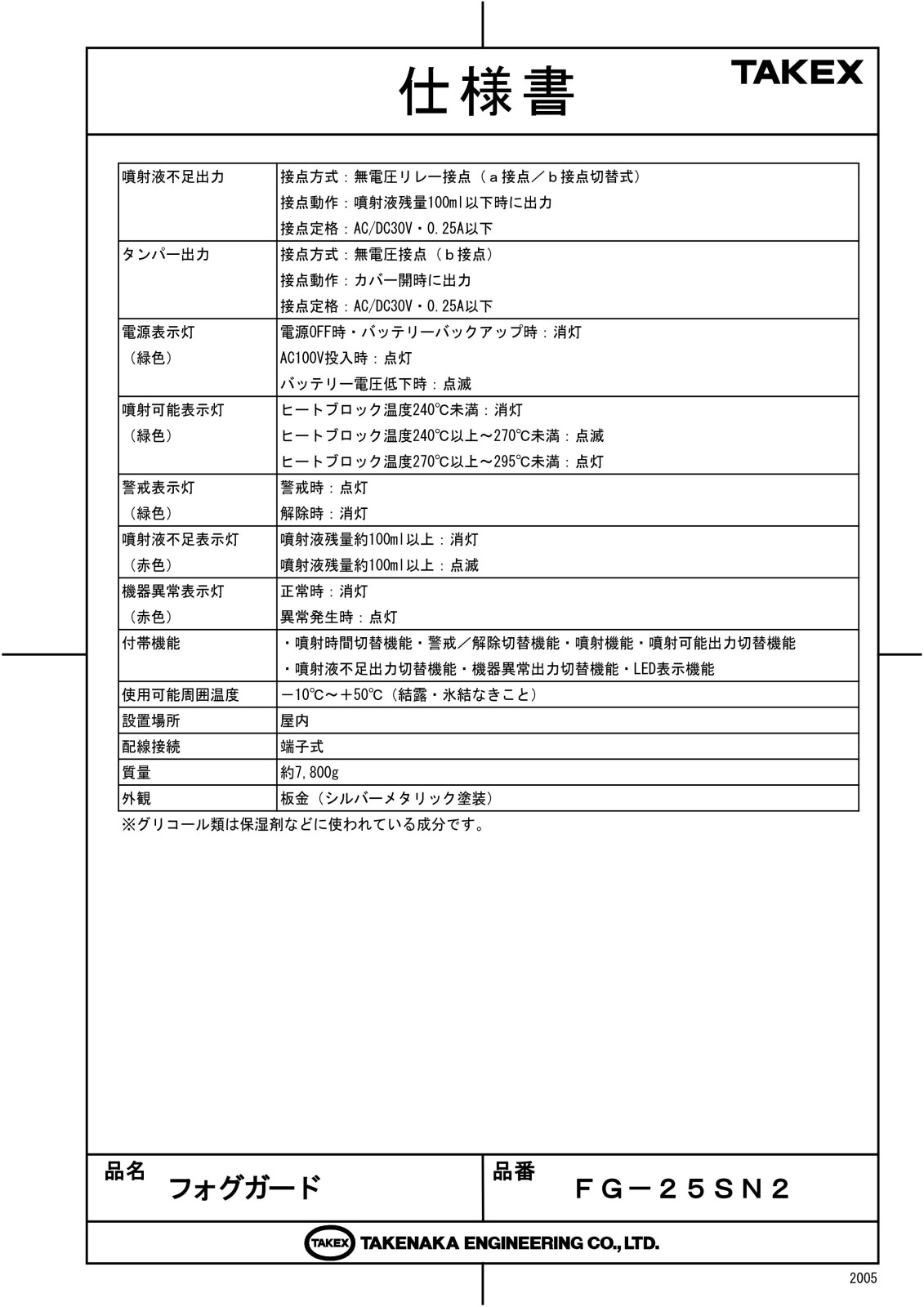

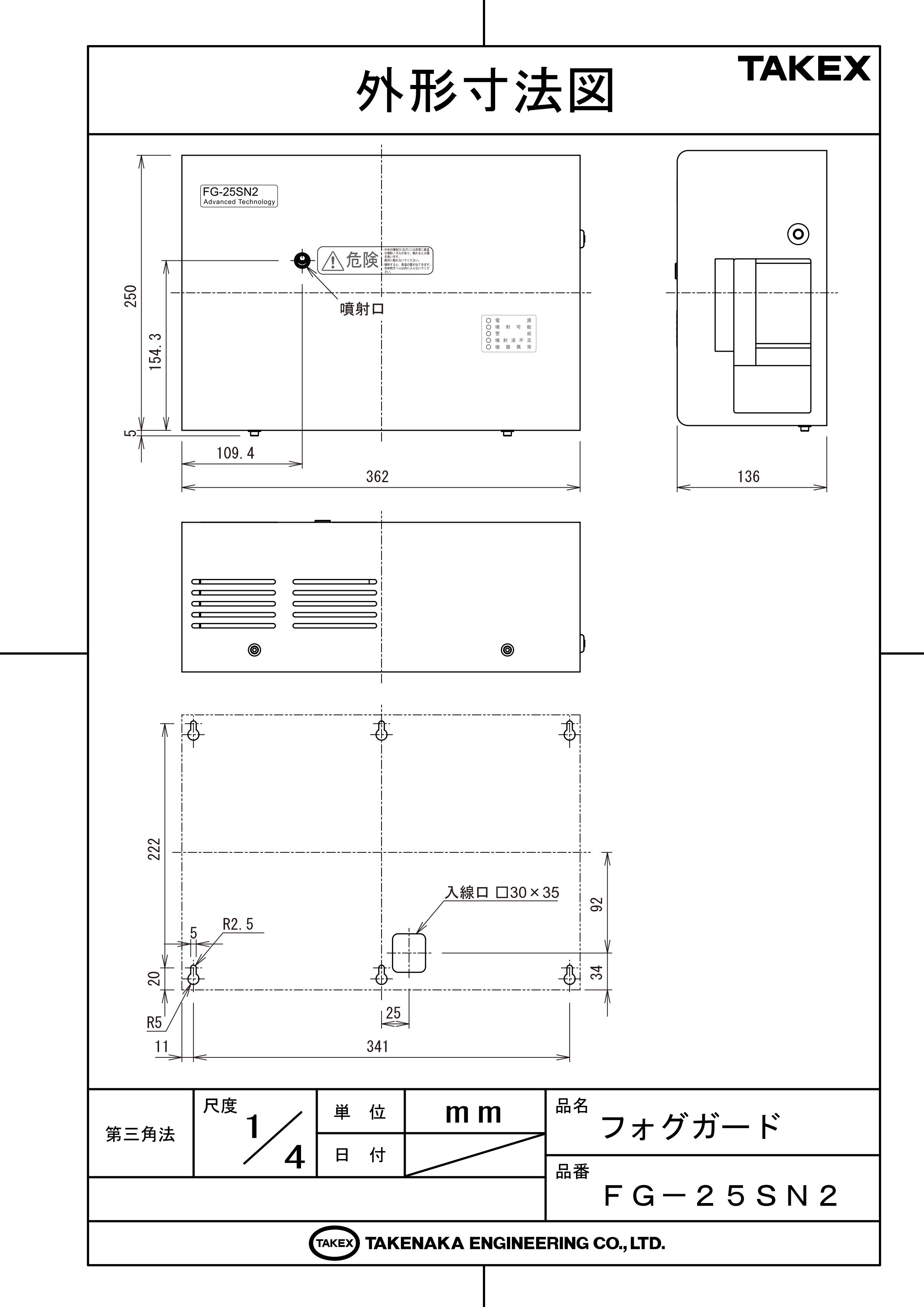

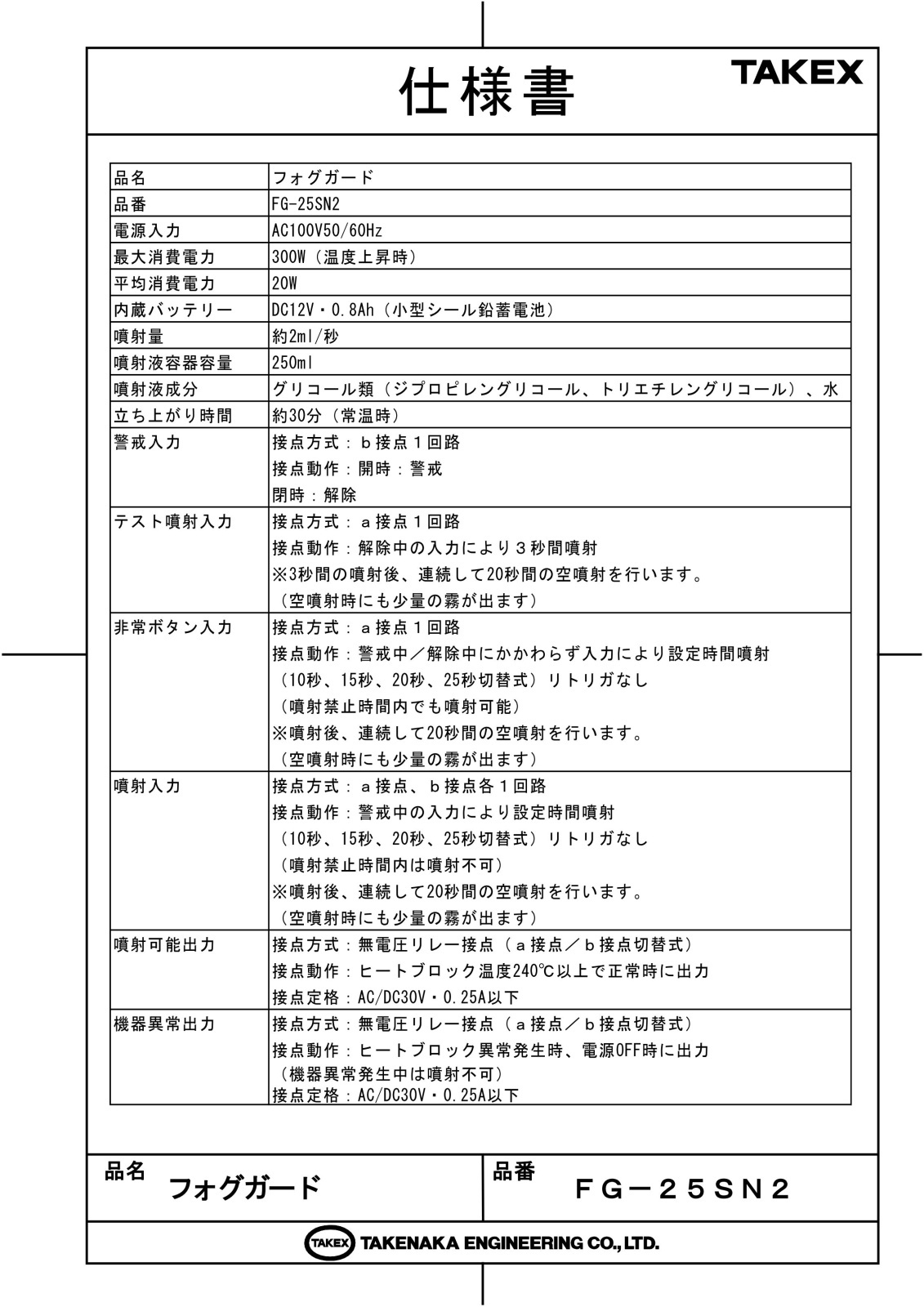

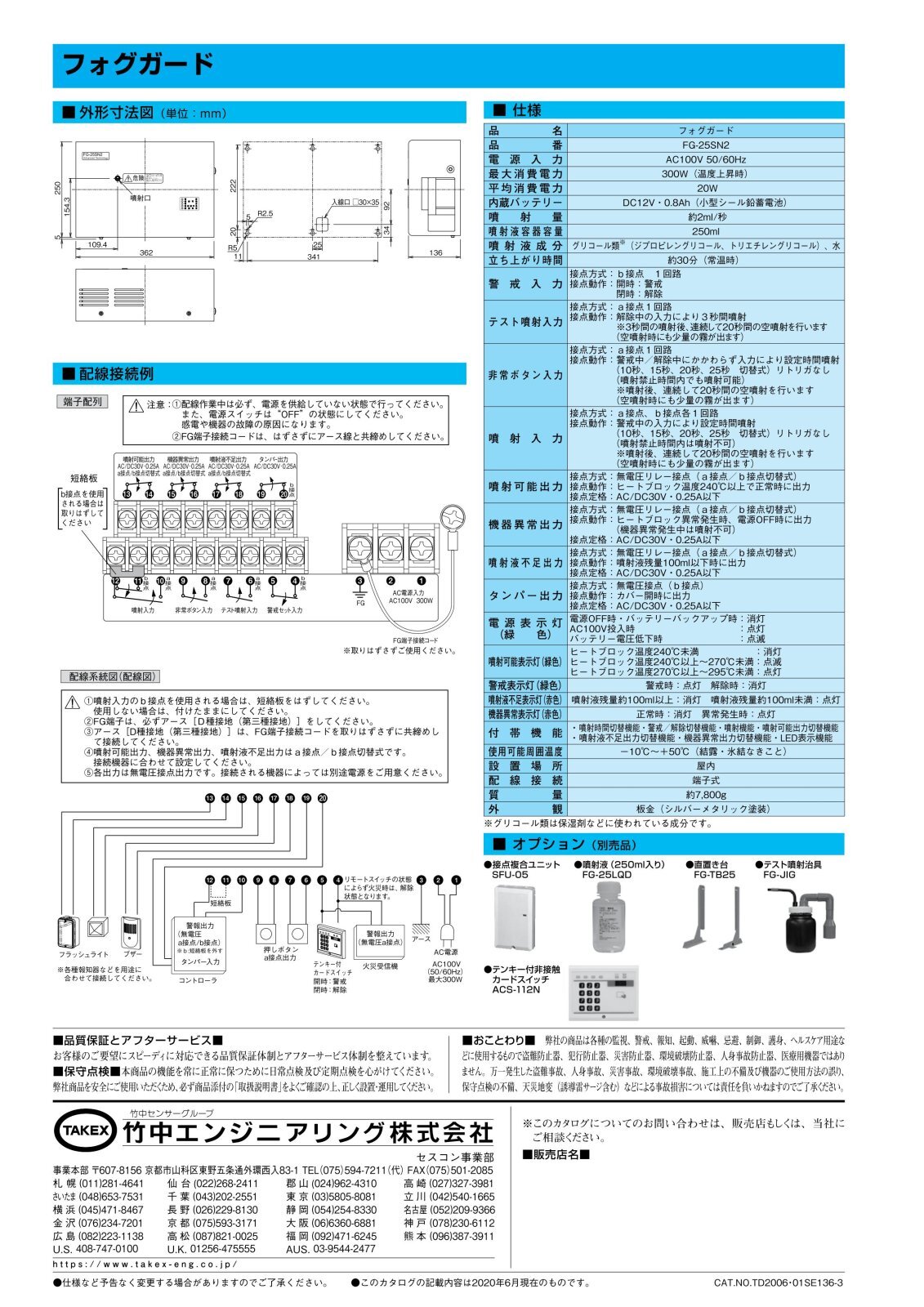

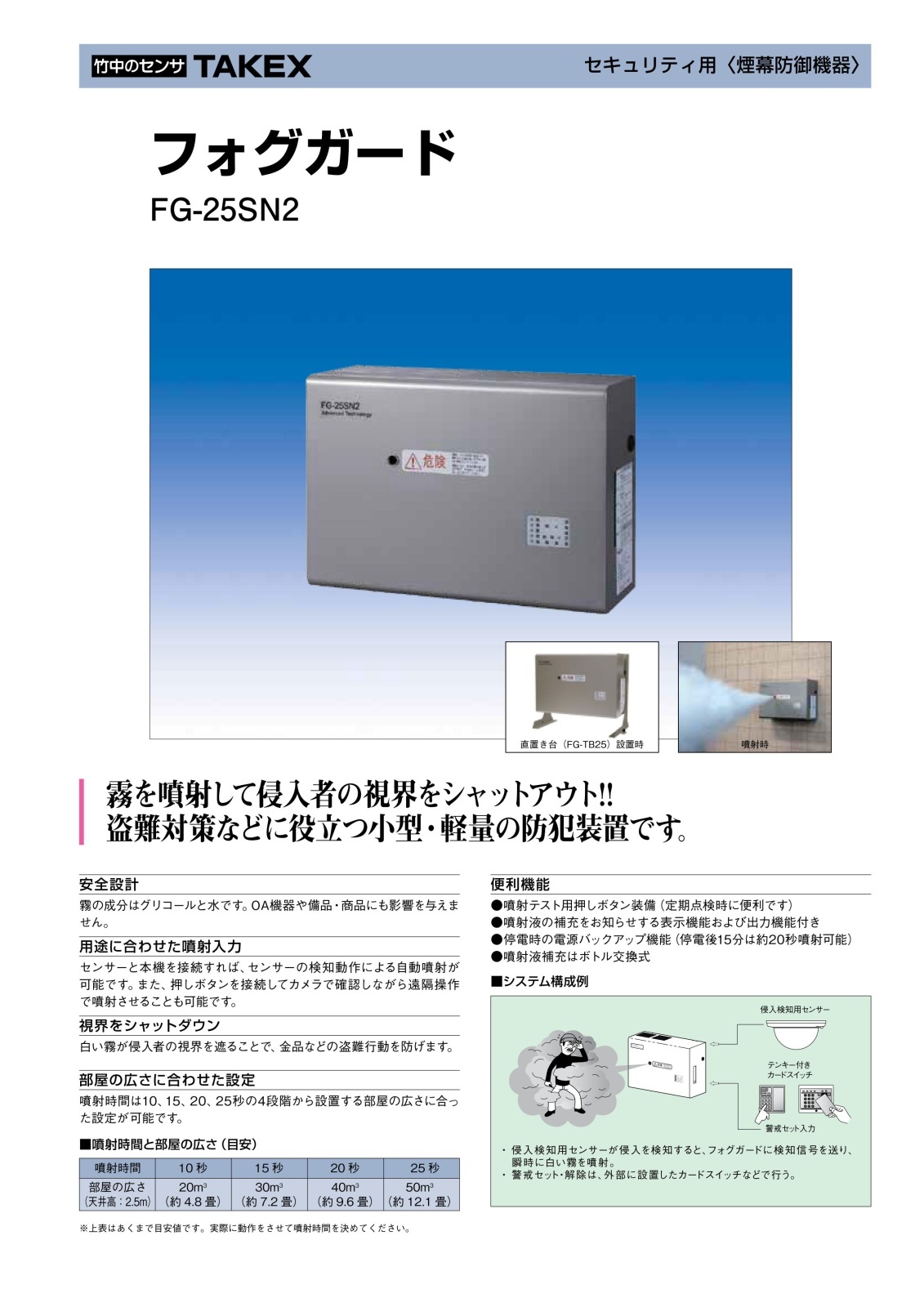

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス・事務所のセキュリティ強化
  • 貴金属店・ブランドショップの防盗対策
  • 金融機関・金庫室の最終防護ライン
  • 無人店舗・資材置き場の侵入抑制

導入前に確認したいポイント

  • 既設の煙感知器への影響（要・熱感知式への変更検討）
  • 設置予定壁面の強度（質量約7.8kgの保持）
  • AC100V電源の確保
  • 噴射口から3m以内の障害物の有無

特長

瞬時に視界を遮断し盗難を防ぐ

侵入者を検知した瞬間に、白い霧が部屋を満たし、侵入者の視界を物理的にシャットダウンします。金品などの盗難行動を継続不可能にすることで、被害を最小限に抑えます。霧は閉鎖空間において約30分間滞留し、高い抑止効果を発揮します。

グリコールと水による安全設計

噴射される霧の主成分は、化粧品や保湿剤にも使用される「グリコール類」と水です。人体への安全性はもちろん、OA機器や備品、商品などへの残留ダメージを与えにくい成分構成となっており、オフィスや店舗でも安心して導入いただけます。

用途に合わせた柔軟な噴射トリガー

パッシブセンサーなどの検知器と連動した自動噴射だけでなく、非常押しボタンによる手動噴射にも対応しています。監視カメラで現場を確認しながら遠隔操作で噴射させるなど、現場の運用に合わせたシステム構築が可能です。

部屋の広さに応じた4段階の設定機能

設置する空間の広さに合わせ、噴射時間を10秒、15秒、20秒、25秒の4段階から選択可能です。最小約20立方メートルから最大約50立方メートル（約12畳程度）まで、1台で幅広い環境をカバーします。

停電時でも動作するバックアップ電源

小型シール鉛蓄電池を標準搭載しており、AC100Vの電源が遮断された場合でも、停電後15分以内であれば約20秒間の噴射が可能です。予期せぬ停電や、侵入者による電源遮断工作にも対抗できます。

保守管理を容易にするインジケーター

本体パネルには詳細なステータスLEDを装備。噴射可能状態、噴射液の不足、機器の異常などを一目で把握できます。特に噴射液の不足は外部出力も可能なため、管理室などでの集中監視も可能です。

利便性の高いボトル交換式リフィル

専用噴射液（FG-25LQD）はボトル交換式を採用しています。補充作業時に液をこぼす心配が少なく、スムーズに次回の警戒体制を整えることができます。

自動空噴射シーケンスによるメンテナンス性

噴射動作の直後には、必ず自動で20秒間の「空噴射動作」が実行されます。これによりヒートブロック内の残留液を排出し、ノズルの詰まりを防止。長期にわたる安定稼働を支えます。

選定時に評価したい強み

  • 瞬間視界遮断： 侵入者に視覚的な脅威を与え、物理的に行動を封じる圧倒的な防犯性能。
  • 残留物への配慮： BtoB用途で不可欠な、精密機器や商品への影響を最小限に抑えた専用液。
  • 信頼の自己診断： ヒートブロック温度管理や液量監視、タンパー出力など、高度な自己診断機能を搭載。
  • 設置の汎用性： センサー連動、手動起動、非常ボタン起動など、既存の警備システムに組み込みやすい設計。

施工・設置ガイド

本機の設置は、床面から1.5m〜2.5mの高さの壁面に行うことが規定されています。噴射口から半径3m以内は障害物を置かないように設計してください。また、霧が煙感知器に反応するため、火災検知システムとの連動や、センサー種類の選定には注意が必要です。

確認項目 この製品での考え方
火災報知器との関係 煙感知器が反応するため、熱感知式や炎センサーへの変更を推奨します。
設置方法の制限 傾斜設置や直置きは厳禁です。棚置き時は専用台「FG-TB25」を使用してください。
噴射後の復旧 約30分の換気が必要です。換気後は、液量の確認と警戒の再セットで復旧します。
液量不足時の挙動 液量が100ml以下になると警告灯が点灯しますが、最低1回の噴射は可能です。

製品仕様

項目 内容
品名フォグガード
品番FG-25SN2
電源入力AC100V 50/60Hz
最大消費電力300W（温度上昇時）
平均消費電力20W
内蔵バッテリーDC12V・0.8Ah（小型シール鉛蓄電池）
噴射量約2ml/秒
噴射液容器容量250ml
噴射液成分グリコール類（ジプロピレングリコール、トリエチレングリコール）、水
立ち上がり時間約30分（常温時）
警戒入力接点方式：b接点1回路
接点動作：開時：警戒、閉時：解除
テスト噴射入力接点方式：a接点1回路
接点動作：解除中の入力により3秒間噴射
※噴射後、連続して20秒間の空噴射を行います。
非常ボタン入力接点方式：a接点1回路
接点動作：警戒中／解除中にかかわらず入力により設定時間噴射（10〜25秒切替）
※噴射禁止時間内でも噴射可能。噴射後20秒間の空噴射。
噴射入力接点方式：a接点、b接点各1回路
接点動作：警戒中の入力により設定時間噴射（10〜25秒切替）
※噴射禁止時間は噴射不可。噴射後20秒間の空噴射。
噴射可能出力接点方式：無電圧リレー接点（a/b切替式）
接点動作：温度240℃以上正常時に出力（AC/DC30V 0.25A以下）
機器異常出力接点方式：無電圧リレー接点（a/b切替式）
接点動作：ヒートブロック異常、電源OFF時に出力
噴射液不足出力接点方式：無電圧リレー接点（a/b切替式）
接点動作：噴射液残量100ml以下時に出力
タンパー出力接点方式：無電圧接点（b接点）
接点動作：カバー開時に出力
電源表示灯（緑）AC投入時：点灯、停電・電源OFF：消灯、電圧低下：点滅
噴射可能表示灯（緑）240℃未満：消灯、240〜270℃：点滅、270℃以上：点灯
質量約7,800g
外観板金（シルバーメタリック塗装）
外形寸法W222 × H341 × D154.3mm

FAQ

Q：噴射される霧はOA機器（パソコン等）に悪影響を与えませんか？ A：主成分はグリコールと水であり、保湿剤などに使われる成分です。OA機器や室内の備品に残留ダメージを与えにくい設計になっていますが、結露を避けるため噴射口から3m以内には機器を置かないでください。
Q：一度噴射した後、どのくらい視界が遮られますか？ A：閉鎖空間において、噴射された霧は約30分間滞留します。この間、侵入者の視界を遮り続けることで、盗難行動を抑止します。
Q：火災報知器（煙感知器）は反応しますか？ A：はい、煙感知器は霧を煙と誤認して確実に反応します。本機を導入する際は、火災報知器を熱感知式や紫外線感知式（炎センサー）に変更することを推奨します。
Q：停電した時に、強盗が侵入してきた場合は動作しますか？ A：内蔵バッテリーにより、停電発生から15分以内であれば約20秒間の噴射が可能です。ただし、温度が低下しすぎると噴射できなくなります。
Q：噴射時間を変更することはできますか？ A：内部のディップスイッチにより、10秒、15秒、20秒、25秒の4段階に設定可能です。部屋の容積に合わせて最適な時間を選択してください。
Q：液を補充したのに「液不足表示灯」が消えません。故障でしょうか？ A：液量のリセット・再計測には約3〜6分かかります。リセットスイッチを押した後は、計測が完了するまで触れずに放置してください。連打すると計測タイマーが延長され、警告が消えません。
Q：連続して何度も噴射させることは可能ですか？ A：一度噴射した後は、ヒートブロックの温度低下を防ぐため、10分間の噴射禁止時間（ロックアウト）に入ります。ただし「非常ボタン入力」のみ、この制限に関わらず即座に噴射可能です。
Q：専用液の使用期限はありますか？ A：本体に充填した後の液は、正常な噴射能力を維持するため1年を目安に全交換することを推奨しています。未開栓のボトルには明確な使用期限はありません。
Q：立ち上がりにはどのくらいの時間がかかりますか？ A：常温から電源を投入して、噴射可能温度（240℃）に達するまで約21分、安定状態（270℃）まで約25分、完全に加熱が完了するまで約30分かかります。
Q：棚の上に置いて使用してもいいですか？ A：本体の直置きは換気不足や転倒の恐れがあるため厳禁です。棚や机に置く場合は、必ず別売の専用直置台「FG-TB25」を使用し、固定してください。
