TAKEX 防犯機器アクセサリ FG-25SN2専用設置金具

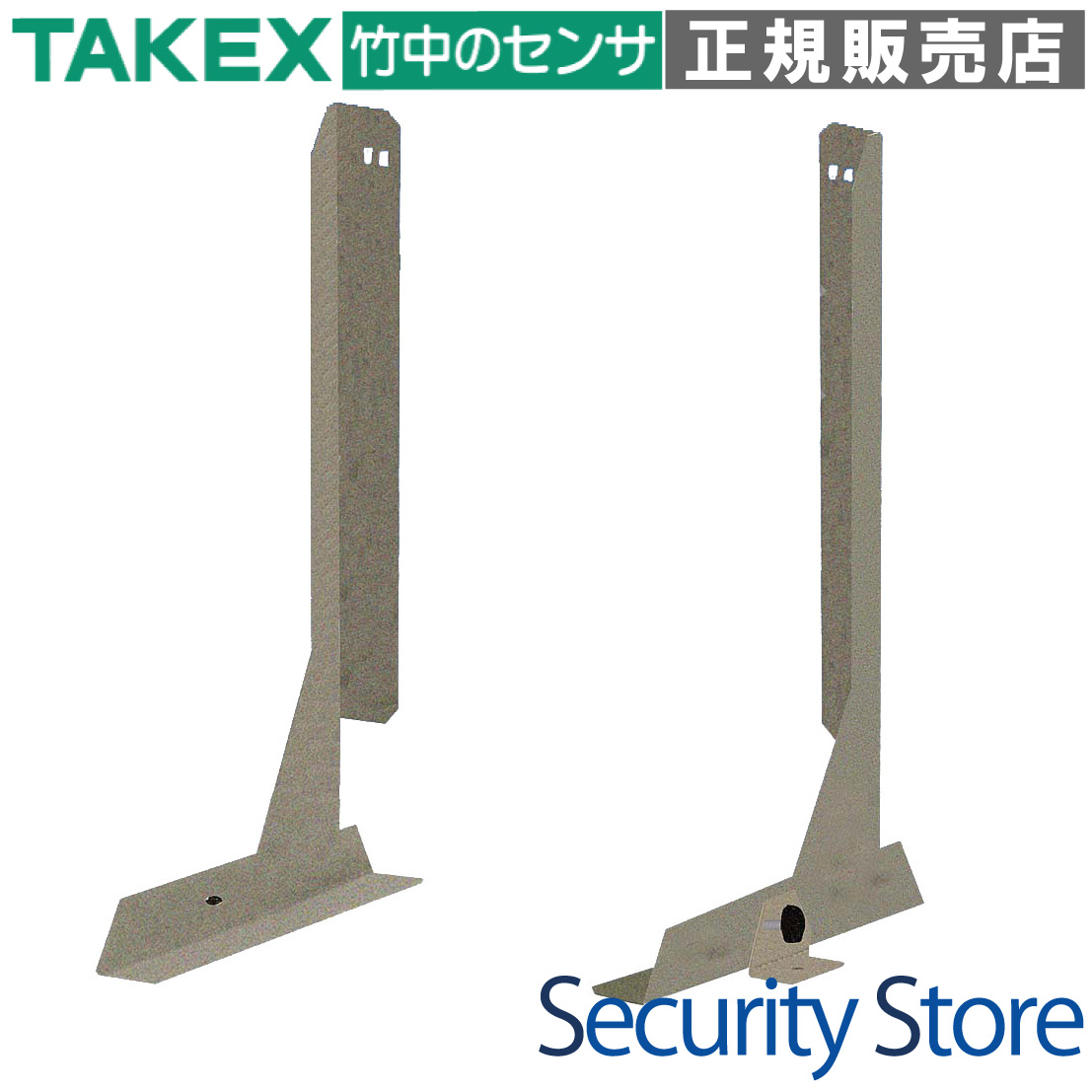

FG-TB25 FG-25S用直置き台

壁面取付専用の防犯発煙機器「フォグガード・FG-25SN2」を、棚やカウンターなどの水平面に安全に据え置き設置するための専用スタンドです。

侵入者の視界を奪う強力な防犯システムであるフォグガードの運用において、機器の転倒や落下は失報や事故に直結します。本製品は、堅牢な板金構造とアンカー固定システムにより、卓上設置における高い信頼性と安全性を確保します。

型番： FG-TB25
製品名： FG-25S用直置き台
カテゴリ： フォグガード専用取付スタンド
対応機種： 竹中エンジニアリング製 FG-25SN2
固定方式： ネジ固定または強力両面テープ固定
材質： 板金（シルバーメタリック塗装）

資料ダウンロード

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗のレジカウンター上への設置
事務所内のOA機器棚や机上への設置
壁面へのネジ打ちが困難なテナント物件
レイアウト変更が予想される現場の仮設

導入前に確認したいポイント

設置面が完全な水平かつ平滑であるか
設置場所が総重量（本体+スタンド）に耐えうるか
FG-25SN2本体側の配線ルートを確保できるか
ネジ固定か両面テープ固定かを選択したか

特長

FG-25SN2専用の精密設計

壁面専用モデルであるFG-25SN2を卓上運用するために開発された専用ブラケットです。本体を左右から確実に挟み込み、発煙時の反動や外部からの衝撃に対しても安定した保持能力を発揮します。

「確実な重心保持」を実現する板金構造

約750gの重量を持つ堅牢な板金製フレームを採用。シルバーメタリック塗装を施すことで、フォグガード本体のデザイン性を損なうことなく、システム全体の剛性を高めています。

アンカーを介した二重の固定システム

スタンド部と接地面を結合する「アンカー機構」を採用。設置面に固定したアンカーに対し、スタンド本体を化粧ビスでロックする構造により、安易な位置ズレや転倒を防止します。

現場に合わせた2種類の固定方法

確実な物理固定が可能な「ネジ止め」と、什器を傷つけたくない場合に有効な「専用両面テープ」の2パターンから施工方法を選択できます。多様な現場環境に柔軟に対応可能です。

現状復帰を容易にする「スマート・リムーブ機能」

付属の両面テープには、特殊な「タブ付き構造」を採用。撤去時にはタブを水平に引き抜くことで、設置面を傷めず、強力な粘着剤をきれいに剥がすことができます。テナント物件でも安心して導入いただけます。

施工ミスを防ぐ「仮組み対応ネジ」

本体マウント用のバインドネジは、あらかじめスタンド側に仮止めできるよう設計されています。ネジの出代を調整してから本体を引っ掛ける構造により、一人でも安全に装着作業が行えます。

地絡・断線を防ぐセーフティ設計

ケーブルの引き出し口に配慮した設計となっており、底面と接地面の間で配線を噛み込まないようルートを確保。金属エッジによる地絡リスクを低減し、長期的な安定運用を支えます。

    選定時に評価したい強み
    高い安全性： 転倒・落下事故を物理的に防止する専用アンカー構造
施工の柔軟性： ネジ打ち不可の環境でも強力両面テープで設置可能
保守性： タブ付きテープにより、撤去・移設時の現状復帰が極めて容易
信頼のTAKEX品質： 防犯システムの稼働を足元から支える重厚な板金設計



施工・設置ガイド

本製品には高さ調整機能（レベラー）がないため、必ず平坦な場所に設置してください。設置面が傾いていると、フォグガードの発煙性能に影響を及ぼす可能性があります。

施工パターン	詳細と注意点
ネジ固定（推奨）	アンカー中央の穴（4mm径）に適合するビスで、下地（木・コンクリート等）に直接固定します。
両面テープ固定	脱脂清掃した平滑な面に貼り付けます。テープの向き（赤側がアンカー、黒側が設置面）を厳守してください。
本体装着	本体カバーは必ず「上部の爪」から先にはめ込んでください。下から無理に閉じると爪を破損します。

トラブルシューティング

現象	原因	処置
本体がガタつく	バインドネジの出代調整不足	ネジの出代を2〜3mmに調整し、本体取付穴に確実に引っ掛けて締め直してください。
テープが剥がれる	設置面の清掃不足・不適合	設置面を無水アルコール等で脱脂し、凹凸のない平滑な面に再施工してください。
化粧ビスが入らない	アンカーの固定位置ズレ	アンカーのネジを緩め、スタンドが被さる位置に微調整してから本締めしてください。

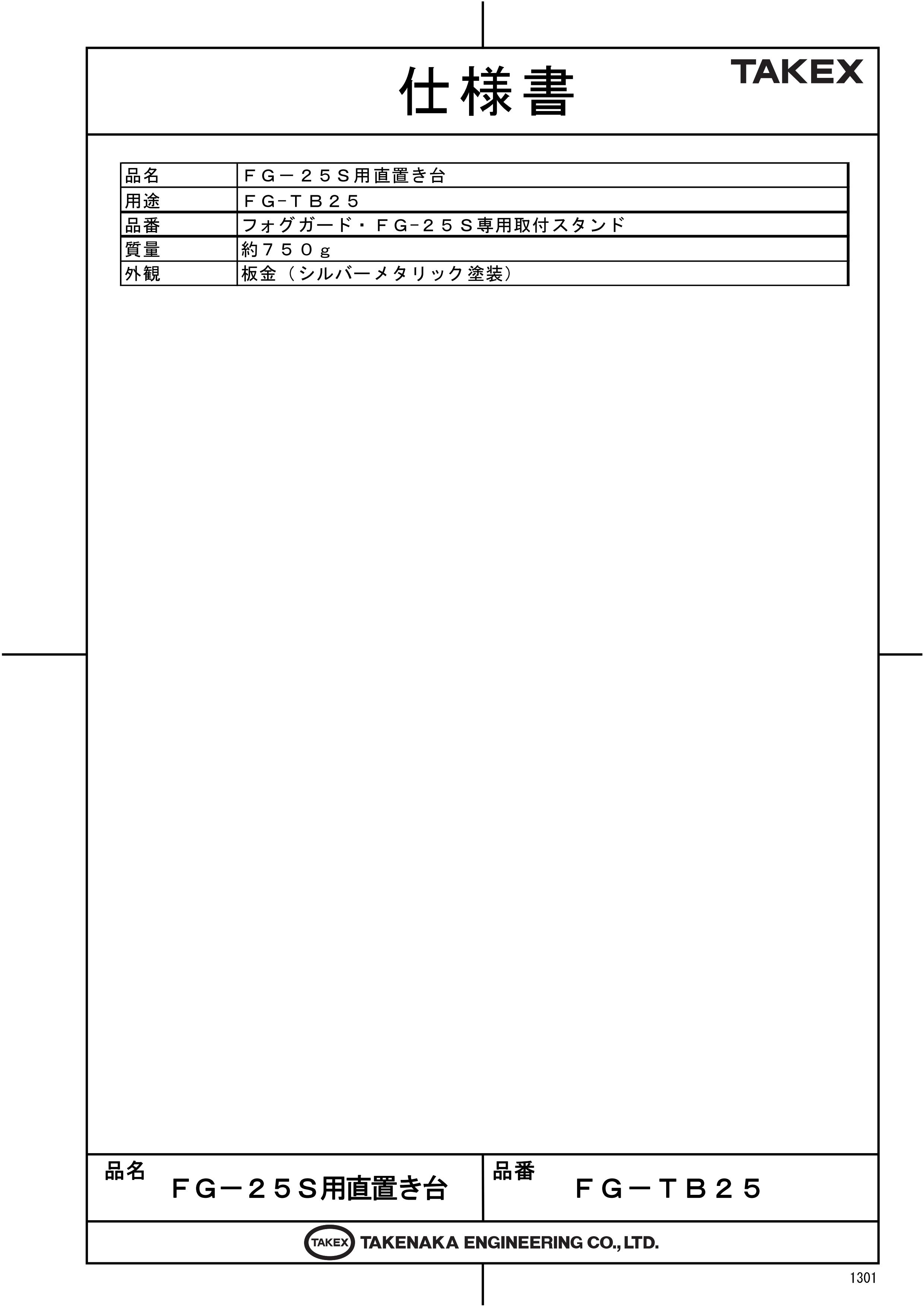

製品仕様

項目	内容
品名	フォグガード用直置き台
品番	FG-TB25
用途	フォグガード（FG-25SN2）専用取付スタンド
質量	約750g
材質	板金
外観処理	シルバーメタリック塗装

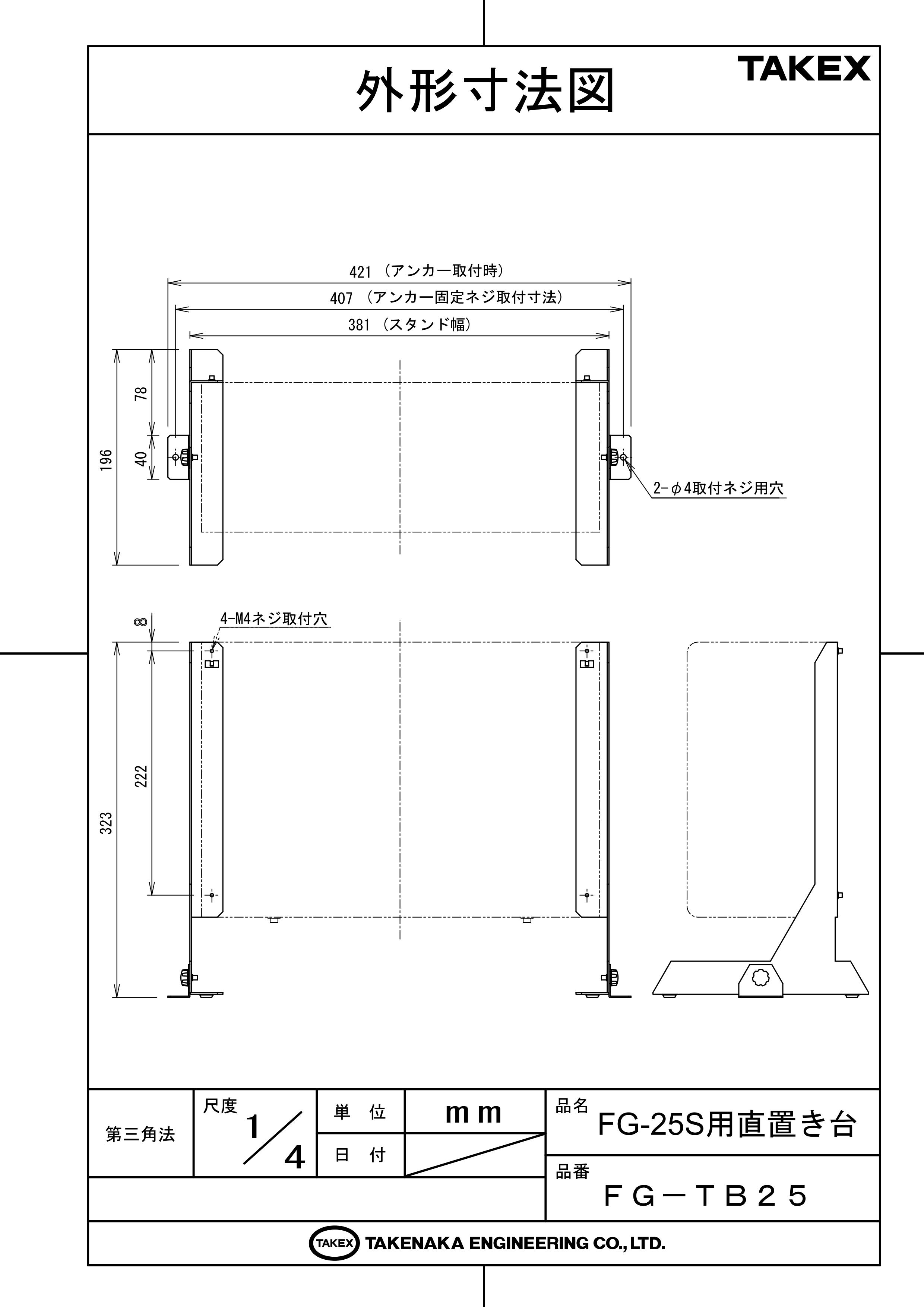

外形寸法（全体）	W:421mm × H:196mm × D:323mm
外形寸法（スタンド部のみ）	W:381mm × D:222mm
アンカー固定ピッチ	407mm
付属ネジ	バインドネジ M4×8 (4本)、化粧ビス(2個)
付属品	アンカー(2個)、専用両面テープ(2枚)

FAQ

Q：FG-25SN2以外の機種にも使用できますか？ A：いいえ、本製品はFG-25SN2専用に設計されており、他の機種への流用は推奨されません。

Q：高さの調整はできますか？ A：本製品にアジャスター機能はありません。水平な面を選んで設置してください。

Q：両面テープだけで安全に固定できますか？ A：付属の強力両面テープは、スチールやガラスなどの平滑な面で十分な強度を発揮しますが、より確実な固定を求める場合はネジ止めを推奨します。

Q：テープで固定した場合、後できれいに剥がせますか？ A：はい。タブ付きの両面テープですので、タブを水平方向にゆっくり引くことで設置面を傷めず剥がすことができます。

Q：アンカーを固定するビスは付属していますか？ A：いいえ、設置面（木、コンクリート等）に合わせた固定ビス（径4mm推奨）は、現場の状況に合わせて別途ご用意ください。

Q：屋外でも使用できますか？ A：いいえ、屋内専用です。フォグガード本体も屋内用ですので、環境を守ってご使用ください。

Q：スタンド自体の重さはどのくらいですか？ A：約750gです。堅牢な板金製で、本体をしっかり支えます。

Q：配線はスタンドのどこを通せばいいですか？ A：スタンド底面と設置面の間に隙間があるため、本体背面または側面から引き出した配線を噛み込まないように逃がして配線してください。

Q：組み立てに特殊な工具は必要ですか？ A：標準的なプラスドライバーが必要です。

Q：アンカーを使用せずに置くだけで使えますか？ A：転倒や落下の危険があるため、必ずアンカーを用いてネジまたはテープで設置面に固定してください。
