接点複合ユニット 霧噴射装置用オプション [SFU-05]

接点複合ユニット 霧噴射装置用オプション [SFU-05]

販売価格: 会員のみ販売

商品詳細

タケックス 接点複合ユニット 誤報防止 霧噴射装置用 屋内用

接点複合ユニット SFU-05

SFU-05は、複数のセンサー入力を論理演算し、特定の条件を満たした時のみ信号を出力する高精度な接点制御ユニットです。霧噴射装置（フォガード等）の起動トリガーを制御し、単一センサーの誤検知による装置の誤作動を物理的に排除します。

  • 型番： SFU-05
  • 製品名： 接点複合ユニット 霧噴射装置用オプション
  • 動作モード： AND動作 / カウント動作（DIPスイッチ切替）
  • 主な用途： 霧噴射装置、防犯システムの誤報対策、精密な連動制御
  • 設置場所： 屋内壁面
  • 電源電圧： DC10.5V 〜 DC28V

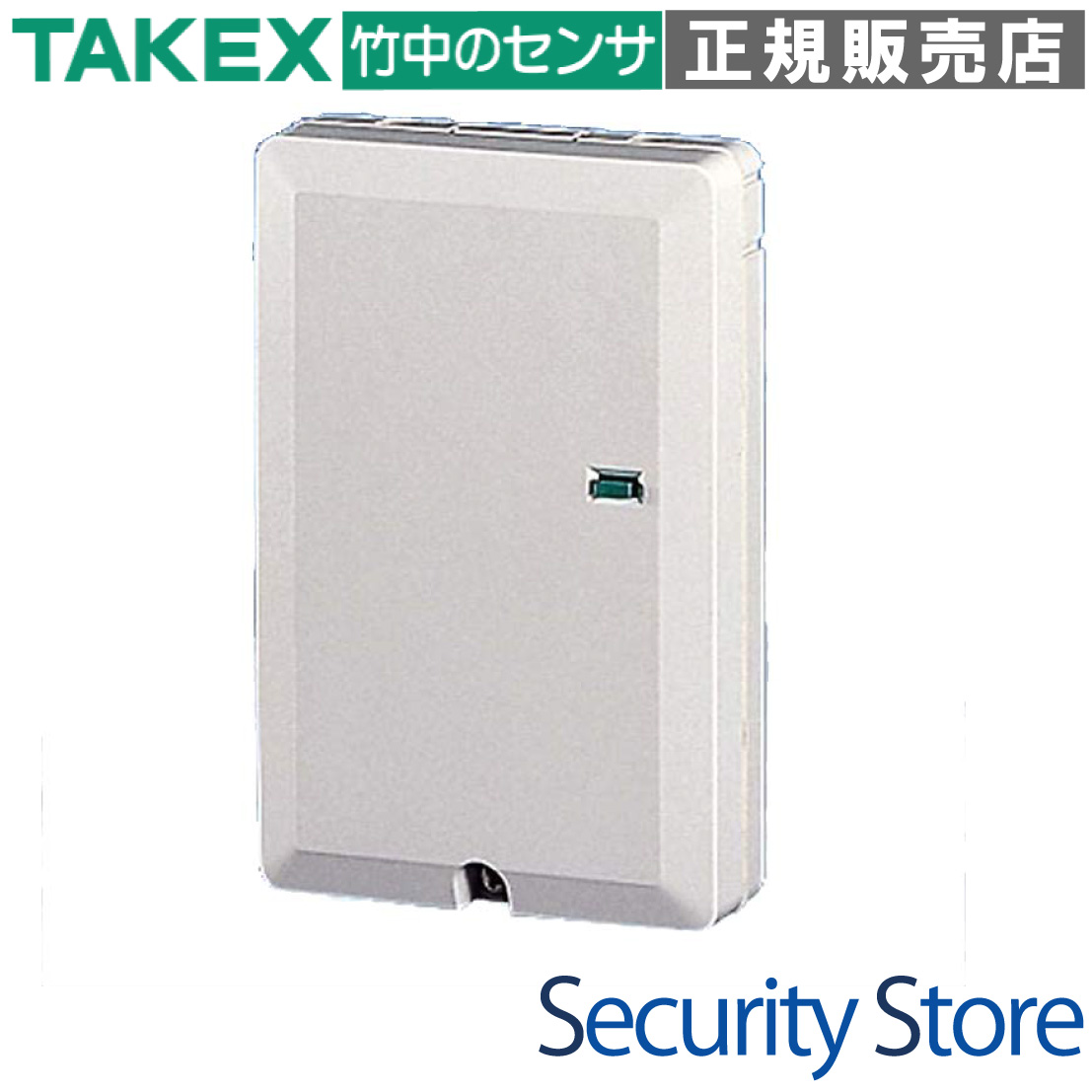

接点複合ユニット SFU-05 の製品外観画像

資料ダウンロード

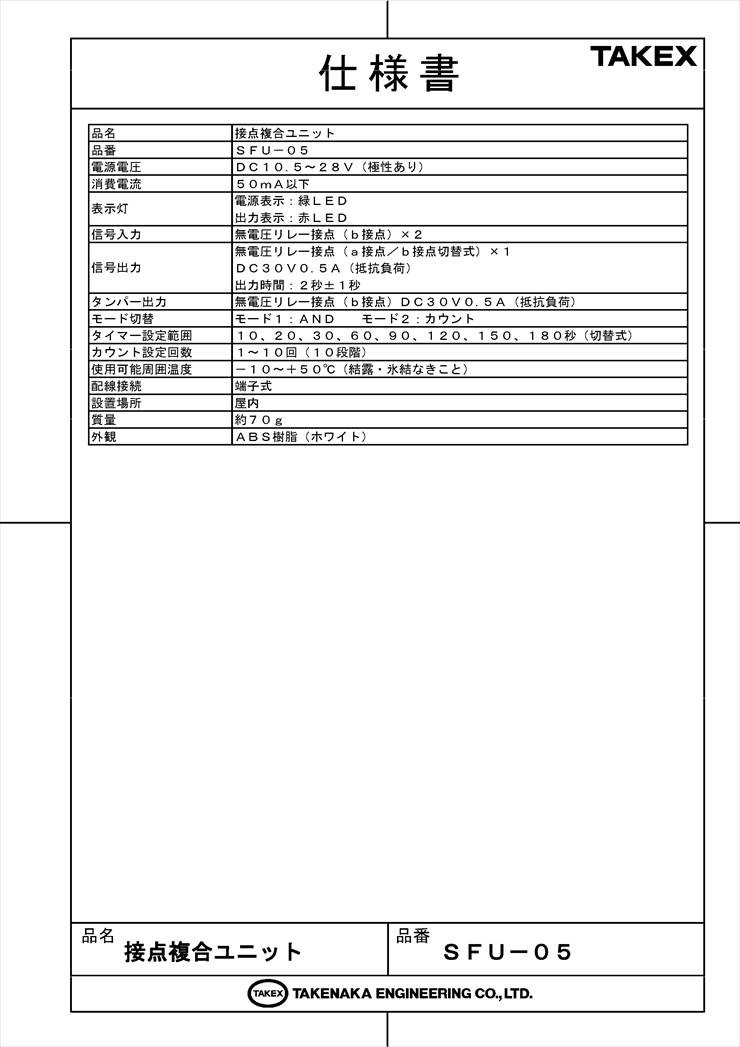

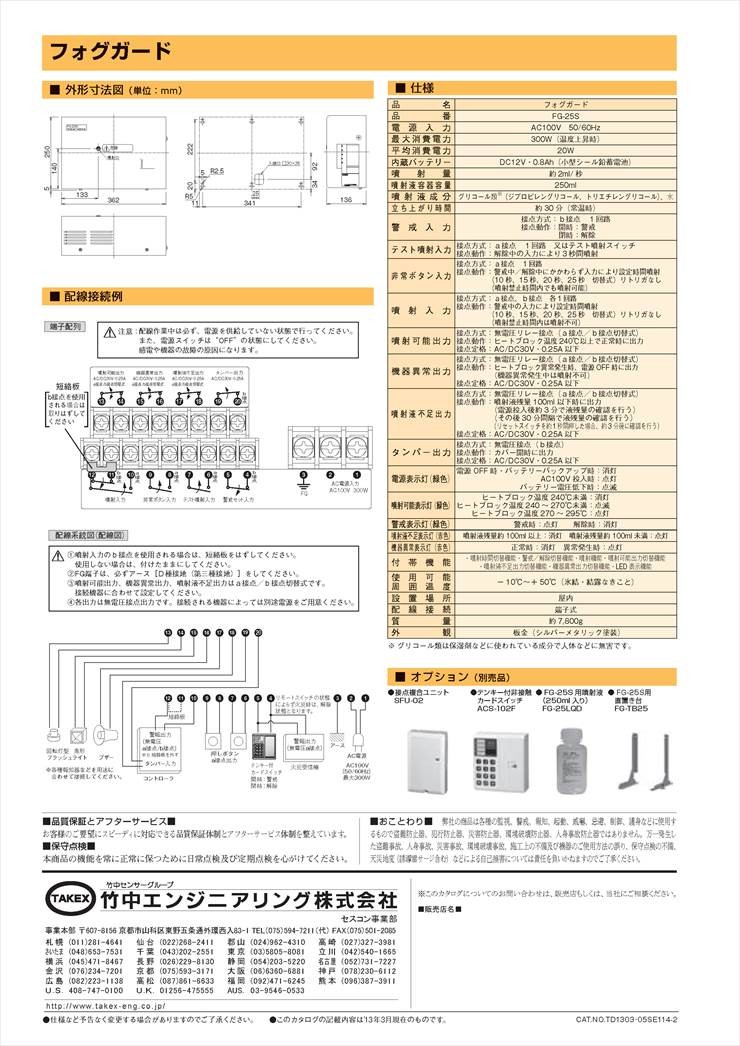

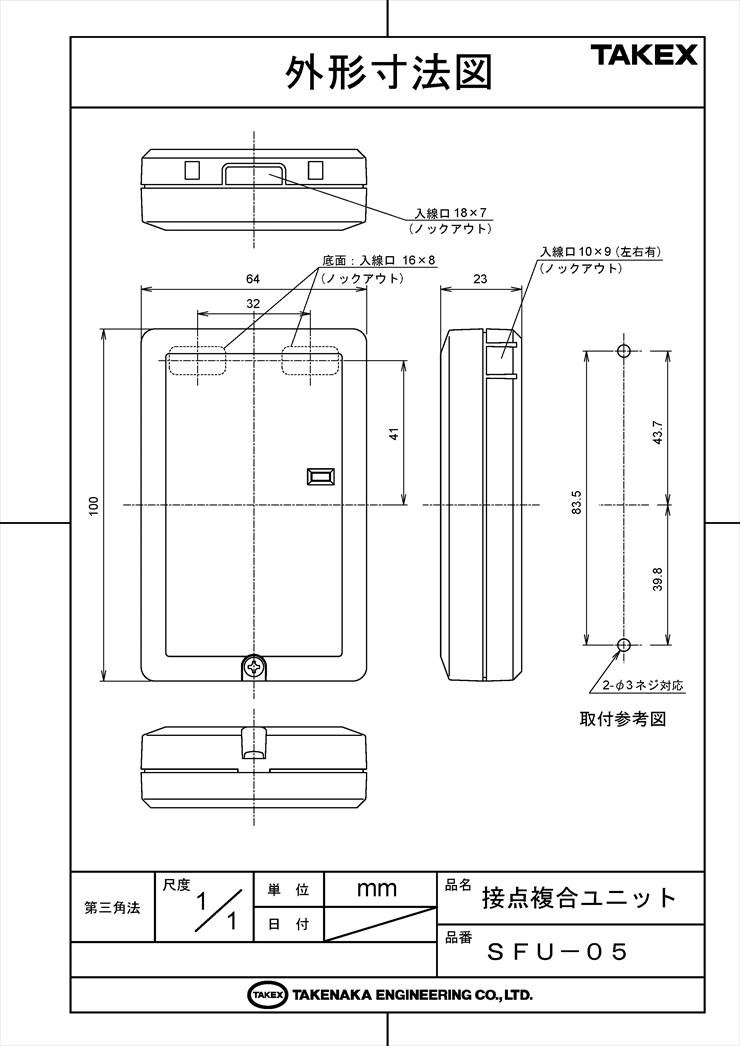

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 霧噴射装置の誤作動を防止したい現場
  • 2つのセンサーの論理積(AND)で警報を出したい
  • エリア内の頻繁な動き(カウント)を検知条件にしたい
  • 高価なセキュリティ機器の精密な連動制御

導入前に確認したいポイント

  • 接続センサーは「b接点」出力ですか？
  • 電源電圧(DC10.5V〜28V)は確保されていますか？
  • 設置場所は屋内（結露なきこと）ですか？
  • 受付対応速度(1秒以上)は用途に合致していますか？

特長

高度な誤報防止を実現する「AND動作モード」

2つの異なるセンサー入力（入力1と入力2）を監視します。設定されたタイマー時間内に両方のセンサーがアクティブになった場合にのみ出力を行うため、単一のセンサーが小動物や外乱で誤検知しても装置が作動することはありません。特に、誤作動の許されない霧噴射装置の起動トリガーとして最適です。

侵入者の動線を捉える「カウント動作モード」

設定時間内に規定の回数（1〜10回）の信号入力があった場合に出力します。1つのエリアでの継続的な動きや、複数の検知ポイントを通過する動きをカウントして判断するため、環境ノイズと真の侵入を区別する精度の高い運用が可能です。

現場に合わせて柔軟に設定可能な8段階タイマー

10秒から最大180秒まで、8段階のタイマー設定をDIPスイッチで簡単に選択できます。現場の広さや、センサー間の距離、想定される侵入スピードに合わせて、論理演算の有効時間を最適化できます。

直感的なシステム診断を可能にする3色LED

電源の状態を示す「電源表示（緑）」、センサーからの入力をリアルタイムに反映する「信号入力（赤）」、そして条件成立時の「出力動作（赤）」の3つのLEDを搭載。施工時の動作確認や、メンテナンス時のトラブルシューティングがスムーズに行えます。

あらゆるシステムに適合する接点切替機能

メイン出力は無電圧c接点を採用。基板上のジャンパープラグを差し替えるだけで、N.C.（常時閉）とN.O.（常時開）を物理的に切り替え可能です。接続先の機器がどのような仕様であっても柔軟に対応できます。

セキュリティを保護するタンパー構造

本体カバーの開放を監視するタンパースイッチを内蔵しています。万が一、悪意のある第三者によってユニットが破壊されたり、カバーが開けられたりした場合には、即座にタンパー出力をオープンにし、上位システムへ異常を通知します。

選定時に評価したい強み

  • 確実な連動：時間軸を伴う演算処理により、単なる中継器以上の信頼性を提供。
  • 施工性の良さ：標準的な取付ピッチとノックアウト孔、分かりやすい端子配列。
  • 省電力設計：最大消費電流50mA以下の低消費電流を実現。
  • 幅広い対応力：DC10.5V〜28Vの広範囲な電源電圧に対応し、既存システムに組み込みやすい。

施工・設置ガイド

本製品は屋内専用です。以下のガイドに沿って設置を行ってください。

確認項目 この製品での考え方
設置環境 -10℃ 〜 +50℃の屋内。結露が発生する場所（霧噴射ノズル付近など）は避けてください。
センサー仕様 接続するセンサーは必ず「無電圧b接点（常時クローズ）」のものを使用してください。
配線距離 0.5mm2〜1.25mm2のシールド線やAE線を推奨。ノイズ混入を最小限に抑えます。
設定の変更 DIPスイッチやダイヤルの変更は、必ず本体の電源を切った状態で行ってください。

診断・表示仕様

LED名称 状態 診断内容
電源表示 (緑) 点灯 / 消灯 点灯：正常給電中。消灯：電源断または極性ミス。
信号入力 (赤) 点灯 (入力時) 入力1または2がオープン（検知）された瞬間に点灯。
出力動作 (赤) 点灯 (出力時) AND/カウント条件が成立し、リレーが動作している間点灯。

製品仕様

項目 内容
品名 接点複合ユニット
品番 SFU-05
電源電圧 DC10.5V 〜 28V (極性あり)
消費電流 最大50mA
入力1 (IN1) 無電圧b接点
入力2 (IN2) 無電圧b接点
出力 (OUT) 無電圧a接点 / b接点 切替式（c接点） DC30V・0.5A
出力保持時間 2秒 ±1秒
タンパー出力 無電圧b接点 DC30V・0.5A
動作モード モード1：2入力のAND動作
モード2：1または2入力に関係なくカウント動作
タイマー設定 10 / 20 / 30 / 60 / 90 / 120 / 150 / 180秒 (切替式)
カウント設定 1 〜 10回 (10段階可変)
使用可能周囲温度 -10℃ 〜 +50℃ (結露なきこと)
質量 約70g
外観・材質 樹脂 (ホワイト)
外形寸法 W64 × H100 × D23 mm

FAQ

Q：AND動作モードとはどのような動作ですか？ A：入力1が検知されてから、設定したタイマー時間内に入力2も検知された場合に出力するモードです。2つのセンサーが共に反応した時のみ動作させたい場合に有効です。
Q：a接点のセンサーは接続できますか？ A：いいえ、接続するセンサーは必ず「b接点（常時クローズ）」のものをご使用ください。a接点では正常に動作しません。
Q：カウント動作モードで、入力1と入力2の合計をカウントできますか？ A：はい。モード2（カウント動作）では、入力1と入力2のどちらのパルスも合算してカウントされます。
Q：出力接点の「a接点/b接点」はどのように切り替えますか？ A：本体内部の基板上にあるジャンパープラグを、N.C.側（b接点）またはN.O.側（a接点）に差し替えることで変更可能です。
Q：電源の極性を間違えて接続した場合はどうなりますか？ A：極性保護回路がありますが、電源LEDが点灯せず動作しません。テスターで極性を確認し、正しく接続し直してください。
Q：信号入力があっても赤色LEDが点灯しません。 A：センサーの接点方式（b接点か）や断線の有無を確認してください。また、入力信号の受付速度は1秒以上必要です。極端に短いパルスは検知できない場合があります。
Q：タイマー時間をリセットしたい場合はどうすればいいですか？ A：AND動作中にタイマーが終了すると自動でリセットされ、待機状態に戻ります。カウント動作も設定時間内に規定回数に達しなければ自動リセットされます。
Q：霧噴射装置以外の機器にも使用できますか？ A：はい。無電圧接点出力ですので、仕様範囲内の電圧・電流であればサイレンやライト、通報機などの制御にも幅広くご利用いただけます。
Q：屋外に設置できますか？ A：いいえ、本製品は屋内専用です。雨水や過度な湿気のある場所には設置しないでください。
Q：設定を反映させるタイミングはいつですか？ A：DIPスイッチやダイヤルの設定を変更した後は、一度電源を切り、再投入することで設定が確実に反映されます。
