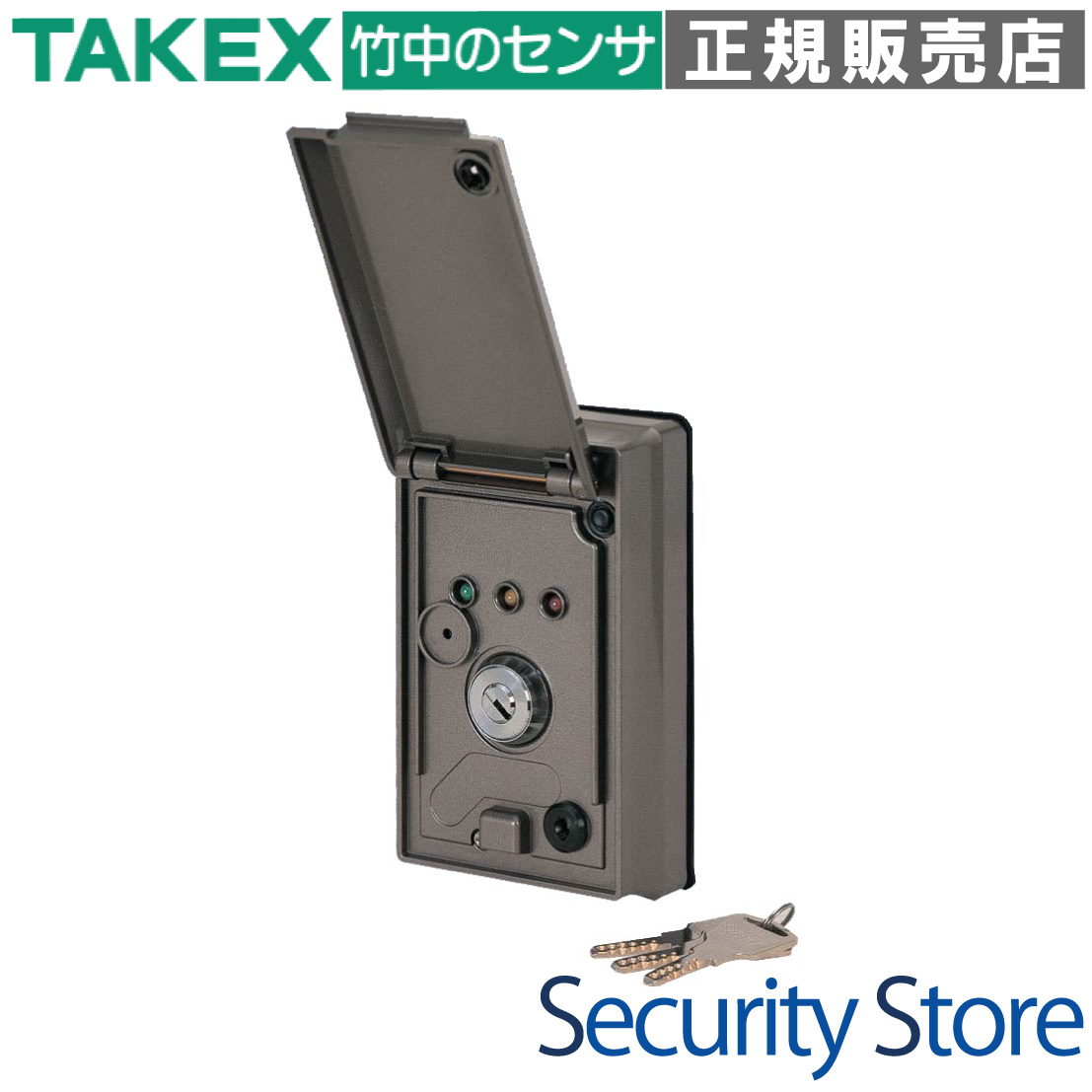

TAKEX（竹中エンジニアリング）キースイッチ防犯セキュリティ半屋外対応

KE-500R キースイッチ汎用2路

防犯性の高いディンプルシリンダーを採用し、セキュリティシステムの警戒・解除を確実に制御する汎用2路キースイッチです。堅牢な亜鉛ダイキャストボディと多彩なステータス表示機能を備え、BtoBの現場で求められる高い信頼性と施工性を両立しています。

型番： KE-500R
製品名： キースイッチ汎用2路
方式 / カテゴリ： 汎用2路キースイッチ（3路方式対応）
主な用途： セキュリティシステムの警戒／解除切替、リモート操作
設置場所： 屋内・半屋外（軒下など直接雨のかからない場所）
電源仕様： DC10V〜28V 広範囲電圧対応

資料ダウンロード

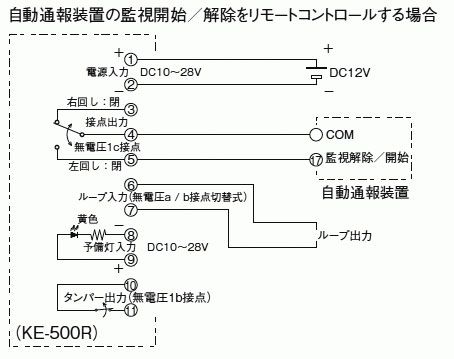

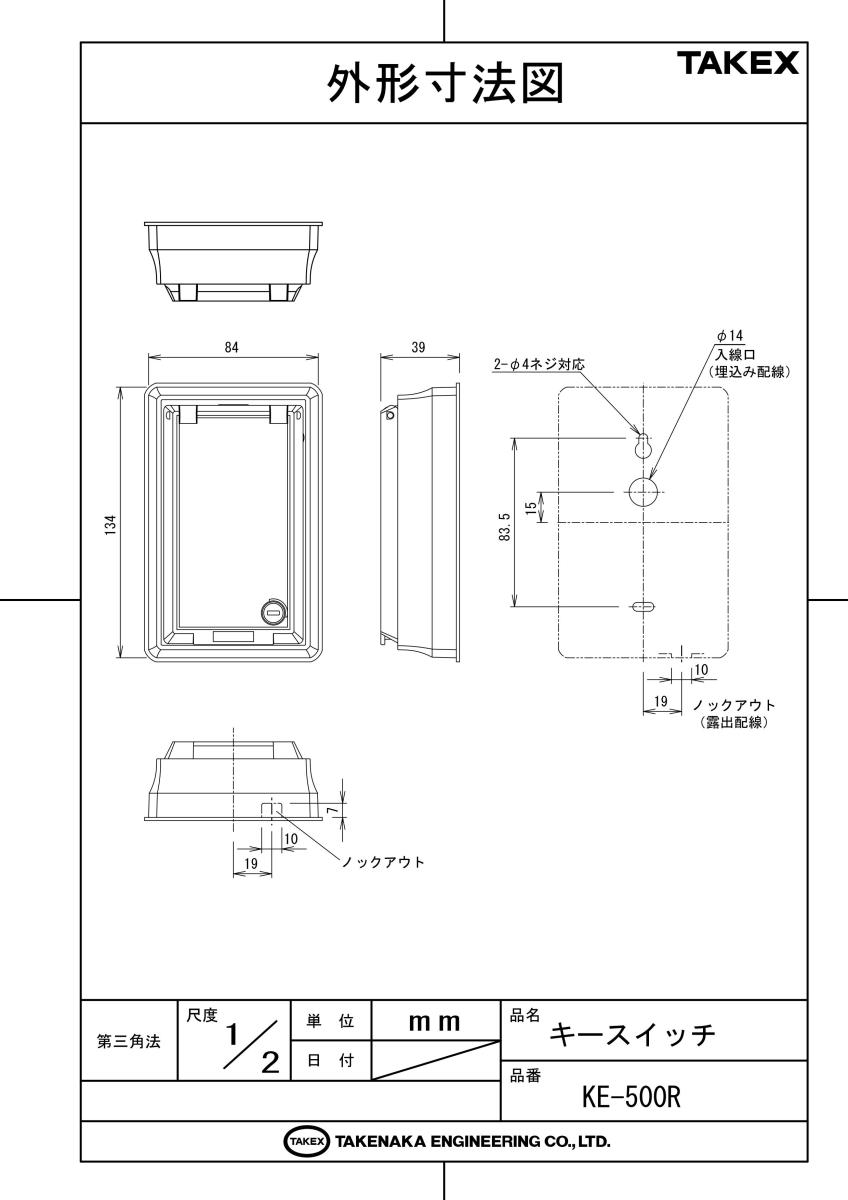

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

自動通報装置や各種コントローラの警戒切替
複数の場所から操作を行うリモート警戒システム
高セキュリティが求められるオフィスや店舗の入口
堅牢性が重視される半屋外の設置環境

導入前に確認したいポイント

直接雨がかからない場所（軒下等）への設置か
DC10V〜28Vの電源供給が可能か
配線距離が電線サイズによる規定内か
シリンダーのメンテナンス（鉛筆等）の理解

特長

高防犯ディンプルシリンダーと特殊キー

ピッキングされにくいディンプル構造のキーシリンダーを採用。複製が困難な特殊キーを3本標準付属しており、物理的なセキュリティ強度を飛躍的に高めています。

リモート操作に便利な3路方式対応

3路方式を採用しているため、キースイッチ側とコントローラ側の双方向から警戒のセットおよびリセットが可能です。大規模な現場や、離れた場所からの運用に最適です。

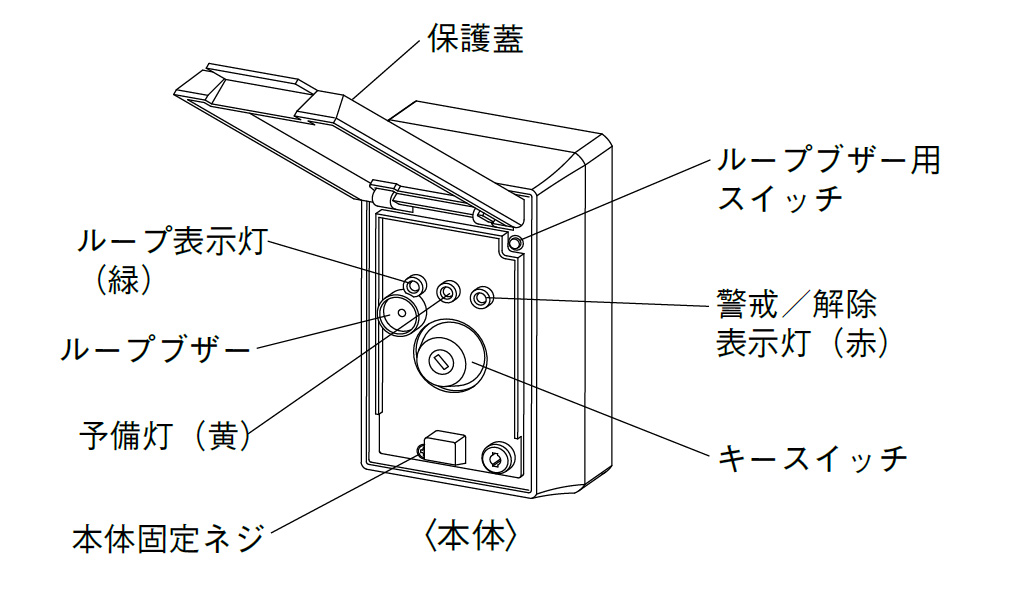

3色のLEDとブザーによる状態フィードバック

警戒／解除を示す赤色LED、ループ状態を確認できる緑色LED、外部入力に連動する黄色予備灯を装備。さらにループ異常時には内蔵ブザーが鳴動し、視覚と聴覚でシステムの現状を伝えます。

いたずら・破壊行為を防ぐタンパー機能

本体を取り外そうとしたり、カバーを開けようとするとアラーム信号を発するタンパースイッチを内蔵。施工後の不正操作や破壊行為に対しても高い抑止力を発揮します。

現場に合わせた柔軟な動作設定

本体背面のスイッチにより、警戒LEDの点灯条件（右回し/左回し）や、ループ入力の接点構成（a接点/b接点）を切り替え可能。既存の様々なシステム環境に柔軟に適応します。

過酷な環境に耐える堅牢な防滴構造

亜鉛ダイキャスト製の重厚なボディにアンバー色塗装を施し、-30℃から+55℃までの広範な動作温度に対応。半屋外環境でも長期間安定した運用が可能です。

    選定時に評価したい強み
    ピッキング耐性： 複製困難な特殊キーによる高い物理セキュリティ
多機能インジケーター： LEDとブザーによる確実な動作確認
耐久設計： 亜鉛ダイキャストボディと防滴構造による長寿命化
広域電圧対応： DC10V〜28V対応で設計・導入が容易



施工・設置ガイド

操作性を確保するため、床面から1.2m〜1.5mの高さを推奨します。壁面に凹凸がある場合は、浸水やタンパー誤作動を防ぐためコーキング処理を行ってください。また、メンテナンス時のブザー停止仕様（保護蓋開放時）を把握した上で動作確認を行ってください。

確認項目	この製品での考え方
配線可能距離（φ0.9mm時）	最大900mまで対応可能（コントローラ間）
対応電源	DC10V〜28V（極性あり）の広範囲に対応
設置環境	IP相当の防滴構造（半屋外・軒下設置可能）
キー管理	特殊ディンプルキー 3本が標準で付属

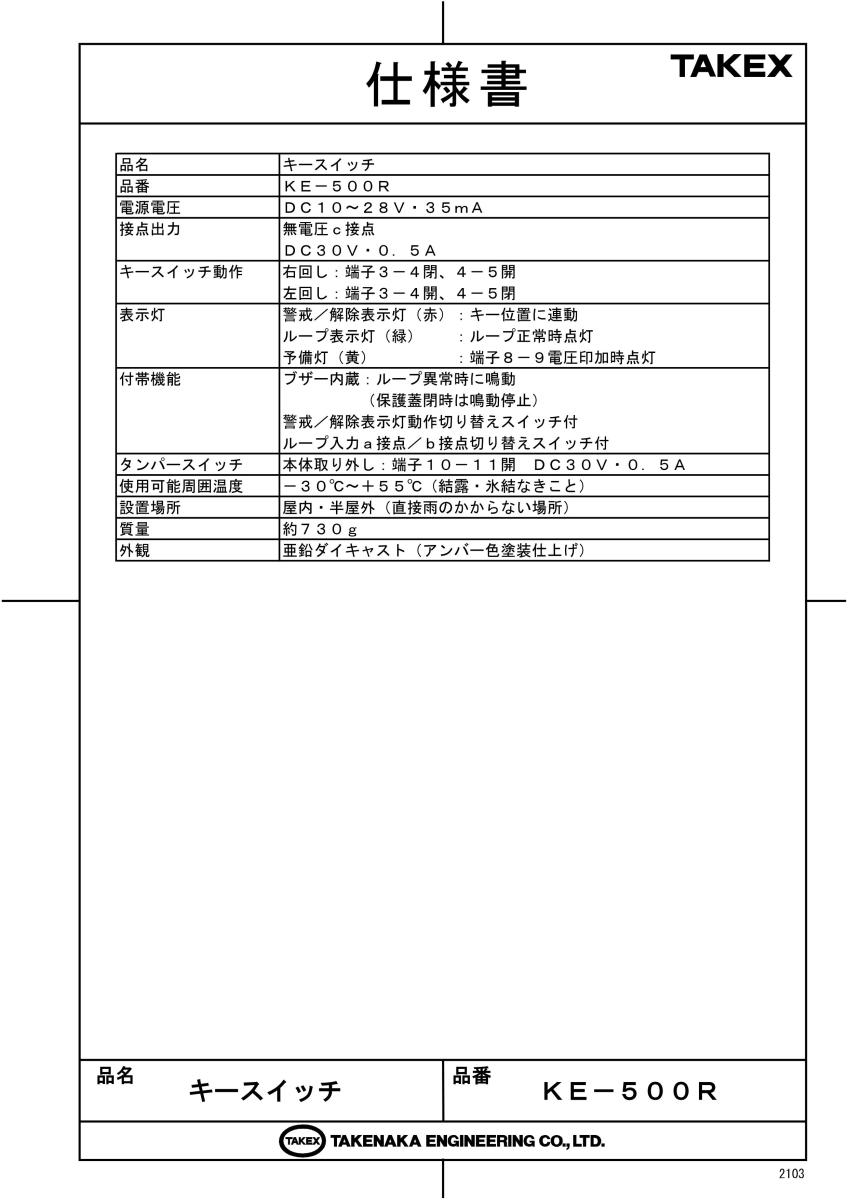

製品仕様

項目	内容
品名	キースイッチ
品番	ＫＥ－５００Ｒ
電源電圧	ＤＣ１０〜２８Ｖ・３５ｍＡ
接点出力	無電圧ｃ接点ＤＣ３０Ｖ・０．５Ａ
キースイッチ動作	右回し：端子３－４閉、４－５開左回し：端子３－４開、４－５閉
表示灯	警戒／解除表示灯（赤）：キー位置に連動ループ表示灯（緑）：ループ正常時点灯予備灯（黄）　　：端子８－９電圧印加時点灯
付帯機能	ブザー内蔵：ループ異常時に鳴動（保護蓋閉時は鳴動停止）警戒／解除表示灯動作切り替えスイッチ付ループ入力ａ接点／ｂ接点切り替えスイッチ付
タンパースイッチ	本体取り外し：端子１０－１１開　ＤＣ３０Ｖ・０．５Ａ
使用可能周囲温度	－３０℃〜＋５５℃（結露・氷結なきこと）
設置場所	屋内・半屋外（直接雨のかからない場所）
質量	約７３０ｇ
外観	亜鉛ダイキャスト（アンバー色塗装仕上げ）

FAQ

Q：屋外に設置することはできますか？ A：直接雨がかからない軒下などの「半屋外」環境であれば設置可能です。完全な雨ざらしになる場所は避けてください。

Q：鍵は何本付属していますか？ A：ディンプルタイプの特殊キーが3本1セットで付属しています。

Q：鍵の抜き差しが重くなった場合、どうすればよいですか？ A：市販の油やシリコンスプレーは絶対に使用しないでください。鍵の切り込みを鉛筆（Bまたは2B）でなぞってから抜き差しするか、建築錠前専用の粉末潤滑剤を使用してください。

Q：ループブザーが鳴り止まないのですが、故障でしょうか？ A：ループ入力のa/b接点設定がセンサーと合っていない可能性があります。本体裏の設定スイッチを確認してください。

Q：警戒LEDの点灯する向き（右・左）を逆にする設定はありますか？ A：はい、本体裏面の「警戒／解除表示灯設定スイッチ」で点灯する方向を切り替えることができます。

Q：配線距離はどれくらいまで伸ばせますか？ A：使用する電線によりますが、φ0.9mm（0.64mm2）の場合は900mまで、φ1.2mm（1.13mm2）の場合は1,500mまで対応しています。

Q：タンパー機能とは具体的にどのようなものですか？ A：本体を壁面から引き剥がそうとしたり、カバーを不正に開けようとした際に動作する接点出力です。異常信号をコントローラに送信します。

Q：黄色の予備灯は何に使用しますか？ A：外部からの電圧印加（DC10-28V）で点灯します。システム独自の異常表示や状態確認用として自由にご使用いただけます。

Q：ブザーは蓋を開けていても鳴りますか？ A：メンテナンス性を考慮し、保護蓋を開けている間はブザーが鳴動しない仕様になっています。蓋を閉めると有効になります。

Q：電源電圧の範囲を教えてください。 A：DC10VからDC28Vまでの範囲で動作します。
