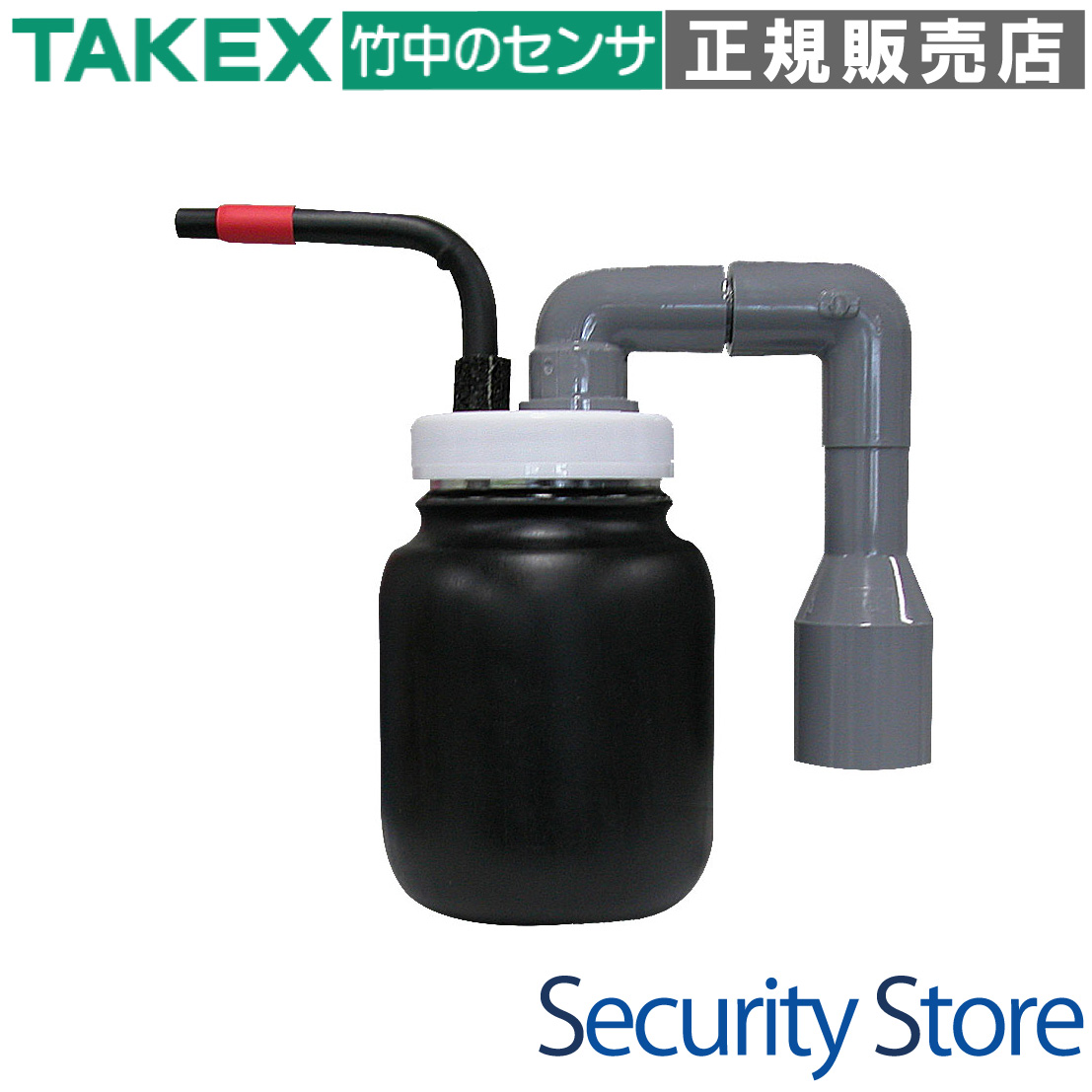

FG-JIG テスト噴射治具

防犯用噴霧装置「フォグガード・FG-25SN2」専用のテスト噴射治具です。テスト噴射時に発生する高密度な霧を、周囲に拡散させることなく安全に回収・処理することが可能です。

型番： FG-JIG
製品名： テスト噴射治具
対応機種： フォグガード FG-25SN2
主な用途： 設置時の動作確認、定期メンテナンス、テスト稼働
処理方式： 水冷・溶解トラップ＋ポリ袋膨張吸収方式
電源： 不要（物理駆動）

資料ダウンロード

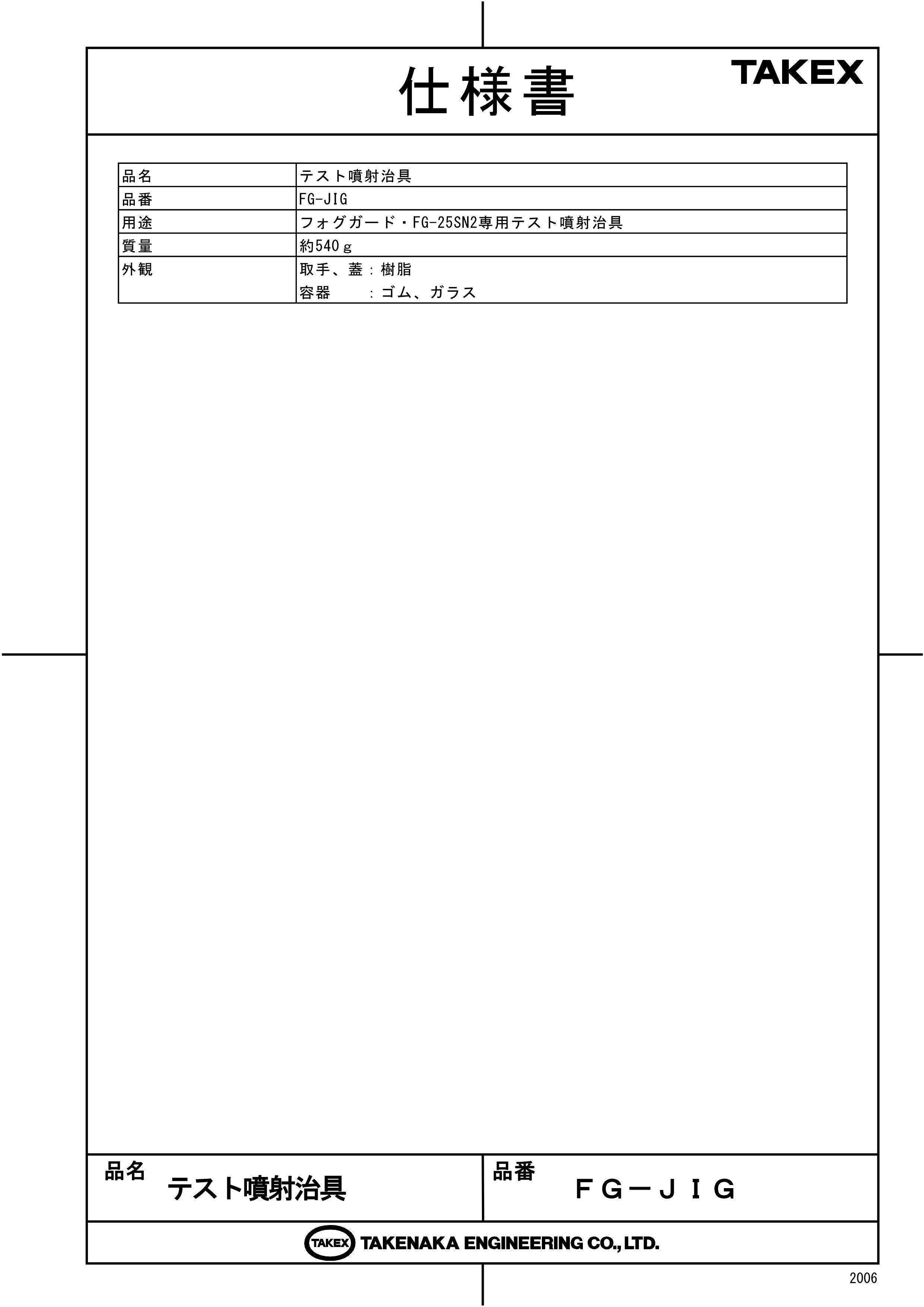

仕様書（PDF）

この製品が向いている用途

FG-25SN2 新設時の動作テスト
警備システムの定期保守点検
煙感知器が設置されている室内でのテスト
換気が困難な現場でのデモンストレーション

導入前に確認したいポイント

対象機種（FG-25SN2）専用です
水道水（約70ml）を現場で用意できるか
ポリ袋（14号以上）を別途用意できるか
「本噴射」には使用できません

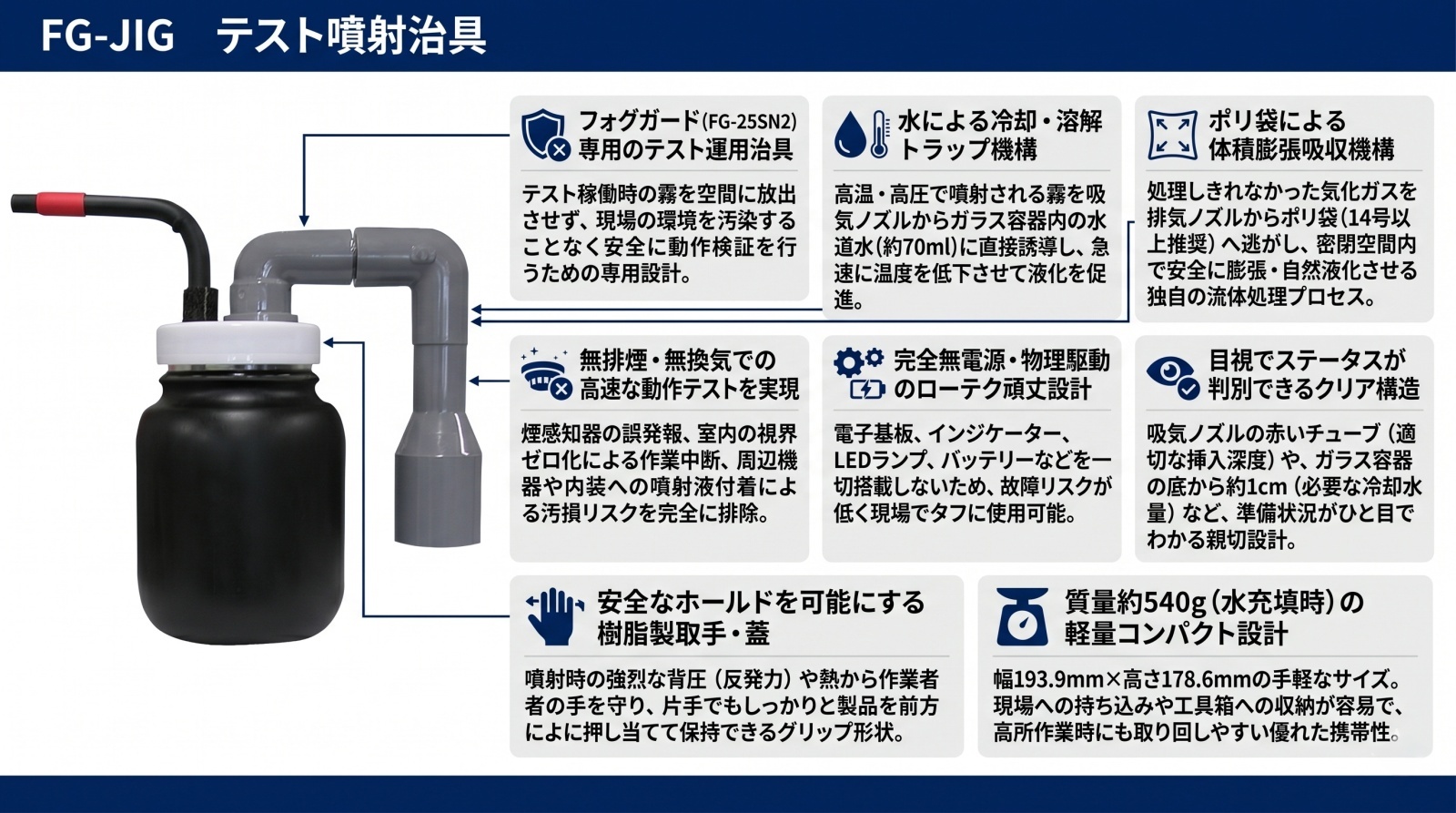

特長

無排煙・無換気でのテスト稼働を実現

フォグガードは本来、防犯用として極めて視界を遮る濃い霧を噴射しますが、本治具を使用することで霧を空間に放出せず回収できます。これにより、現場内の煙感知器の誤発報を防ぎ、長時間の換気作業を伴うことなく迅速なテストが可能です。

物理的冷却・溶解トラップ機構

高温・高圧で噴射される霧を吸気ノズルから取り込み、内部の水道水（約70ml）に接触させることで急冷・液化を促進します。物理的な熱交換プロセスにより、現場環境を汚染することなく霧を効率的に処理します。

ポリ袋による体積膨張吸収システム

液化しきれなかった気化ガスは、排気ノズルに接続したポリ袋（推奨14号サイズ以上）へと誘導されます。密閉空間内でガスの体積を安全に膨張させ、外気に触れることなく冷却を完了させる高度なトラップ構造を採用しています。

電源不要でメンテナンス性を向上

本製品は電気を使用しない物理駆動治具です。電池切れや故障の心配がなく、現場に持ち込んで水道水を充填するだけで即座に使用可能です。複雑な電子部品がないため、清掃や管理も容易です。

現場での安全性を重視した設計

耐熱性のあるガラス製容器と、作業者が確実に保持できる樹脂製取手を備えています。吸気ノズルには挿入深度の目安となる赤いチューブを配置し、正しくセットされているかを一目で確認できる視認性を確保しています。

噴射状況を音で判断可能

インジケーター等の電子表示はありませんが、本体機器（FG-25SN2）のポンプ駆動音を直接聞き取ることで、テストの開始から完了までを確実に把握できる、現場の実用性に則した仕様となっています。

    選定時に評価したい強み
    現場汚損ゼロ： 噴射液の付着や内装の汚れを完全に防ぎます。
時短・効率化： テスト後の換気時間が不要になり、作業時間を大幅に短縮。
高い安全性： 高温ミストを作業者から遠ざけ、確実に冷却回収します。
確実な施工品質： 霧を実際に出さずにポンプやノズルの動作を確認可能です。



施工・設置・使用ガイド

FG-JIGを使用する際は、以下の準備と手順を必ず守ってください。

工程	作業内容・確認項目
事前準備	ガラス容器に約70ml（底から約1cm）の水道水を入れ、蓋を確実に閉めます。
袋の装着	排気ノズルに14号（280×410mm）以上のポリ袋を隙間なく取り付けます。
機器接続	吸気ノズルをFG-25SN2の噴射口の奥（赤いチューブ付近）まで深く差し込みます。
テスト実行	必ず取手を手で強固に保持した状態で、本体のテストスイッチを押します。
撤収作業	ポンプ駆動音が完全に停止してから引き抜きます。使用後は袋を適切に処分してください。

製品仕様

項目	内容
品名	テスト噴射治具
品番	FG-JIG
用途	フォグガード・FG-25SN2専用テスト噴射治具
質量	約540g（水未充填時）
主要材質	取手・蓋：樹脂 / 容器：ゴム、ガラス
最大外形寸法	幅193.9mm × 高さ178.6mm × 奥行109.1mm
容器外径寸法	Φ 93.0 mm
吸気ノズル外径	Φ 40.0 mm
必要消耗品	水道水（約70ml）、ポリ袋（14号：280×410mm以上）

FAQ

Q：FG-JIGはどのモデルでも使用できますか？ A：いいえ、フォグガード「FG-25SN2」専用です。他のモデルには物理的な口径が合わないため使用できません。

Q：実際の警戒時（本噴射）に使用できますか？ A：できません。テスト噴射専用です。本噴射は時間が長く、治具の冷却・膨張許容量を超えて破損や火傷の原因となるため絶対に使用しないでください。

Q：ポリ袋は何でも良いですか？ A：必ず推奨サイズ「14号（280mm×410mm）」以上の新品を使用してください。小さいと内圧で破裂する恐れがあります。

Q：水なしで使用しても問題ありませんか？ A：いいえ。必ず約70mlの水道水を入れてください。水がないと冷却ができず、容器の異常過熱やポリ袋の溶融を招きます。

Q：使用中に手を離して本体に引っ掛けておけますか？ A：禁止です。噴射時の背圧で治具が吹き飛ぶ危険があるため、必ず取手を手でしっかりと支えてください。

Q：ポリ袋は再利用できますか？ A：いいえ。一度使用した袋は熱や膨張によるストレスを受けているため、テストごとに新しいものに交換してください。

Q：どのタイミングでノズルを引き抜けば良いですか？ A：本体のポンプ駆動音が完全に停止してから数秒待って引き抜いてください。途中で引き抜くと高温の霧が周囲に漏れます。

Q：電源や電池は必要ですか？ A：不要です。物理的な仕組みで霧を回収する治具ですので、電気的な設定もありません。

Q：使用後のお手入れはどうすれば良いですか？ A：内部が冷めてから排水し、汚れがある場合は中性洗剤で洗浄し、乾燥させて保管してください。

Q：ガラス容器にヒビが入っていても使えますか？ A：絶対に使用しないでください。加圧により破砕する危険があるため、使用前に必ずクラック診断を行ってください。
