TAKEX（竹中エンジニアリング）デジタルサーモ温度監視冷凍・冷蔵庫用下限監視

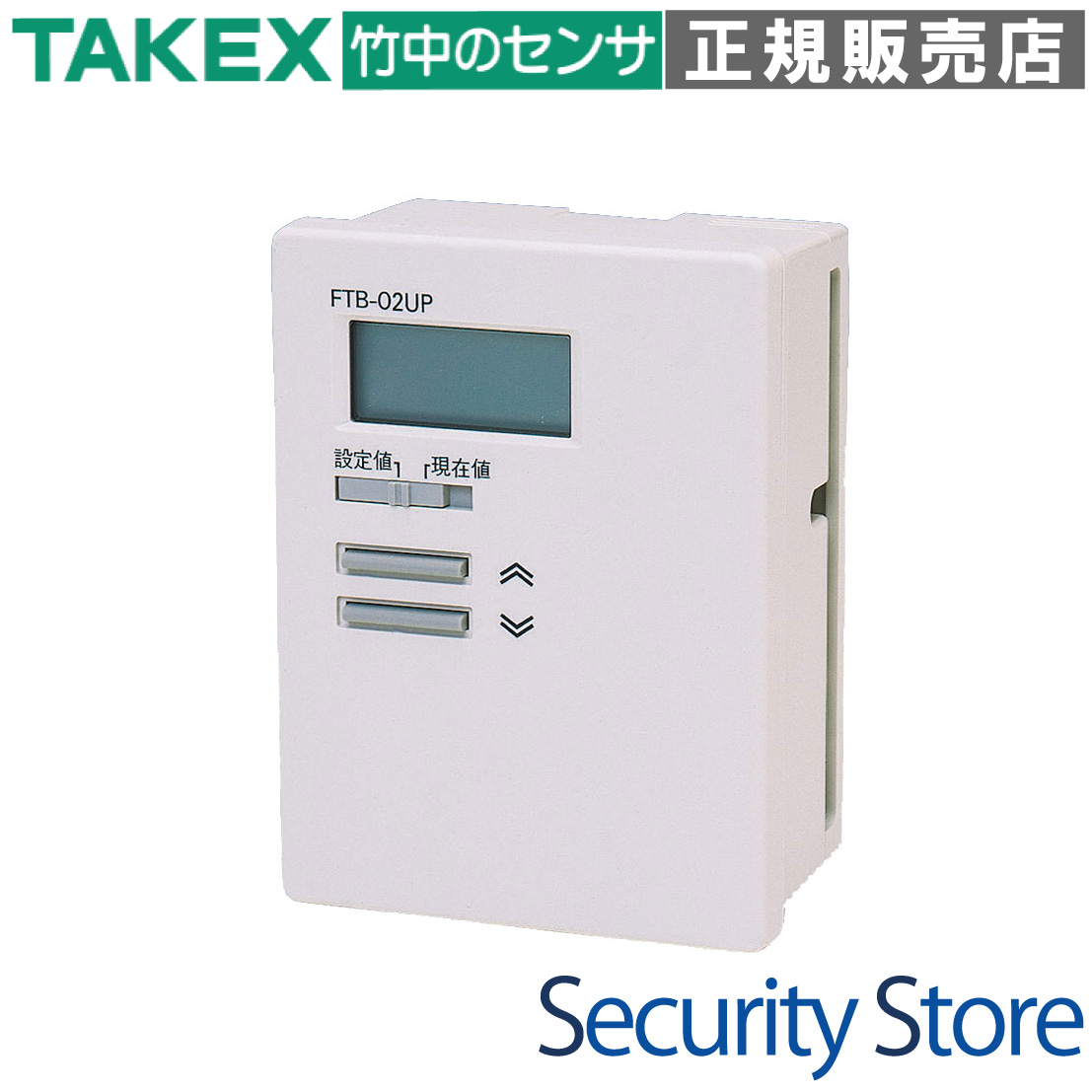

FTB-02DN デジタルサーモ

冷凍・冷蔵庫の内部温度を24時間体制で精密に監視する、1CH用の下限監視システムです。設定された保存温度がトラブル等で下限を越えた際に警報信号を出力し、大切な食品や薬品の品質劣化を未然に防ぎます。

型番： FTB-02DN
製品名： デジタルサーモ（下限監視用）
監視範囲： -40℃ 〜 +40℃（0.1℃単位）
主な用途： 業務用冷凍庫・冷蔵庫、薬品保管庫の温度管理
電源電圧： DC12V ±10%
特記事項： 外部通報装置と連動可能なリレー出力を装備

資料ダウンロード

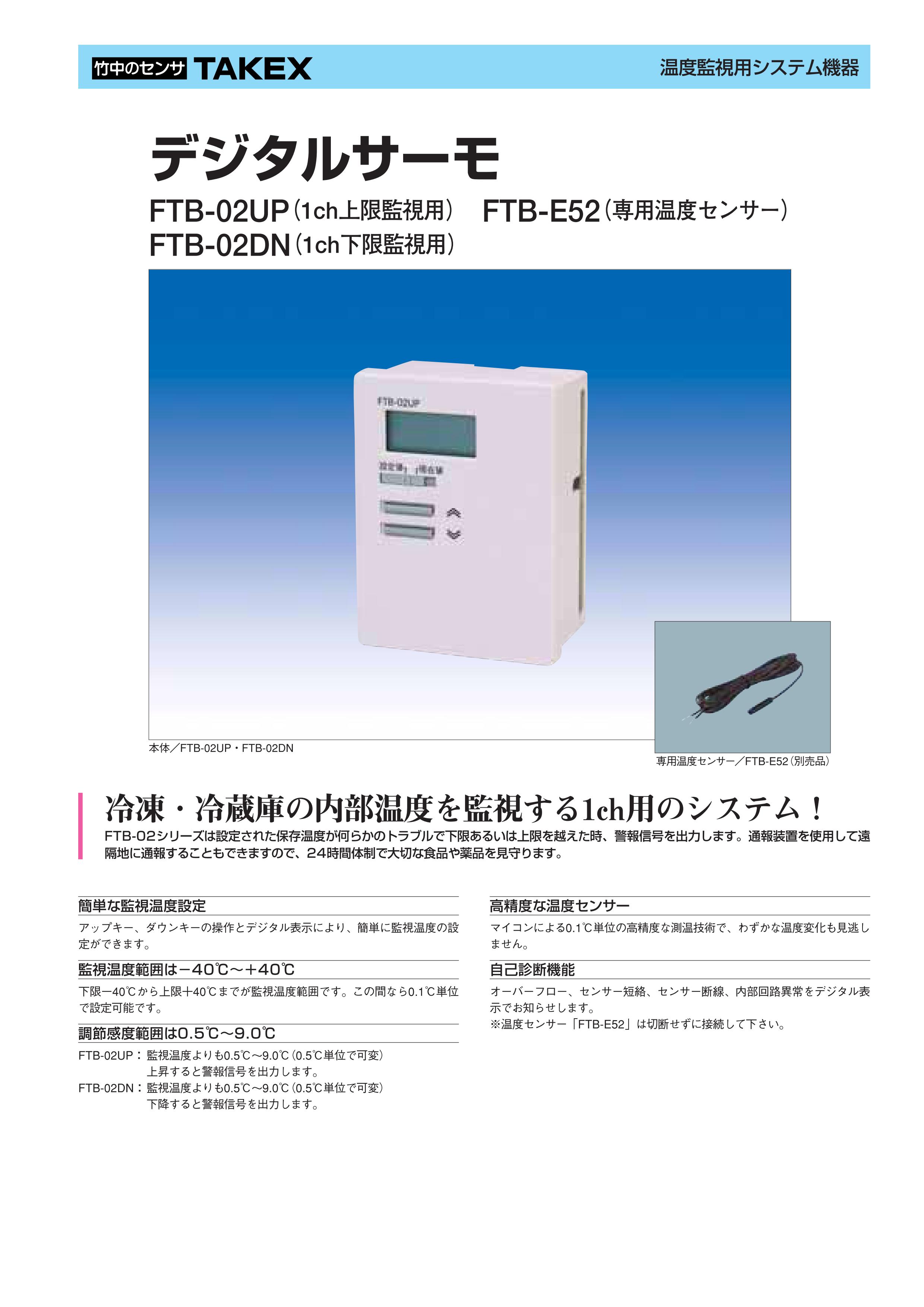

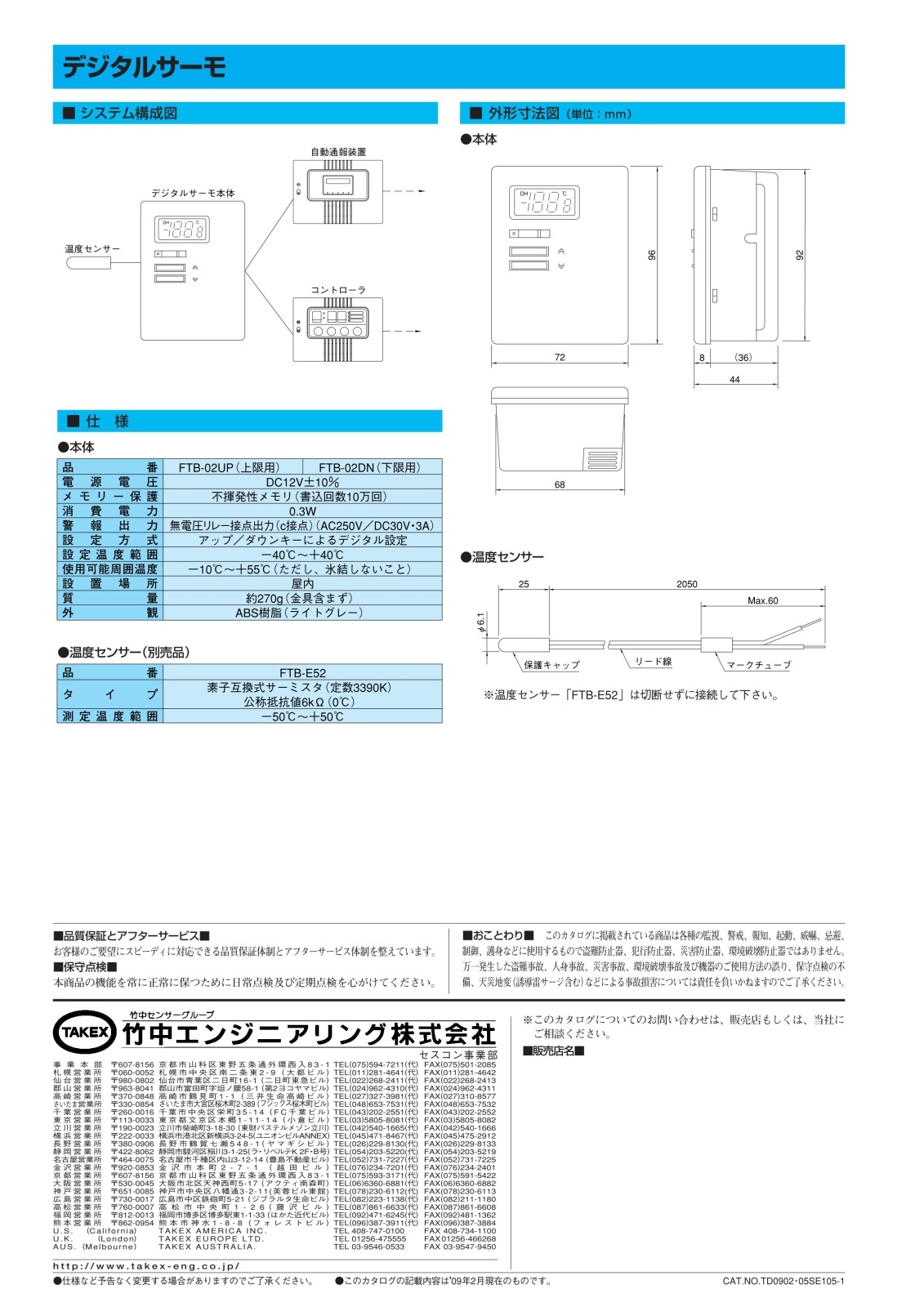

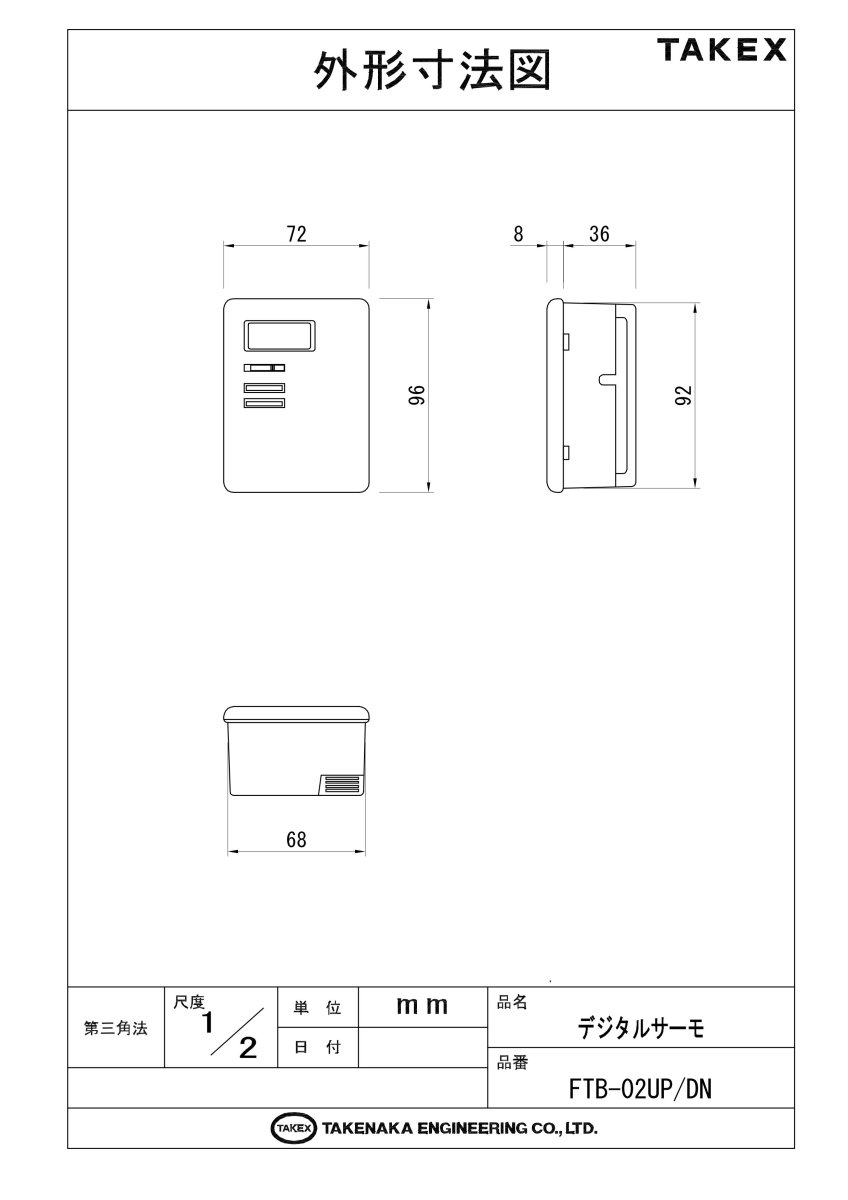

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

冷凍食品の保管温度下限監視
薬品やワクチン保冷庫の異常低温検知
恒温槽などの産業装置の温度管理
24時間の遠隔温度モニタリングシステム

導入前に確認したいポイント

温度センサー（FTB-E52）は別売です
下限温度の監視を目的としたモデルです
DC12Vの安定した電源供給が必要です
接点容量（3A 250VAC）を超える負荷は補助リレーが必要です

特長

直感的なデジタル設定と表示

本体前面のアップキー、ダウンキー操作と視認性の高いデジタル表示により、専門的な知識がなくても簡単に監視温度の設定が可能です。現在の温度もリアルタイムでデジタル表示されます。

-40℃から+40℃までの幅広い監視範囲

下限-40℃から上限+40℃までの広範囲な温度監視に対応しています。この範囲内であれば0.1℃単位という極めて細かいステップで設定ができるため、厳格な温度管理が求められる現場に最適です。

調節感度範囲の設定が可能（0.5℃〜9.0℃）

監視温度よりもどの程度温度が下降した際に警報を出すか、調節感度を0.5℃単位で可変設定できます。環境に応じた微調整を行うことで、頻繁なチャタリングや不要な警報を抑制できます。

マイコン制御による高精度な温度計測

高精度なサーミスタセンサーとマイコン制御を組み合わせることで、0.1℃単位の測温精度を実現しています。わずかな温度変化も見逃さず、信頼性の高いモニタリングを継続します。

安心の自己診断機能を搭載

オーバーフロー、センサー短絡、センサー断線、内部回路異常などのトラブルが発生した際、デジタル表示でお知らせする自己診断機能を備えています。万が一の故障時にも状況把握が迅速に行えます。

設定を保護する不揮発性メモリー

設定データの保護には不揮発性メモリーを採用しており、電源が遮断された場合でも設定内容が消えることはありません。書き込み回数も10万回と、長期運用に十分な耐久性を確保しています。

外部通報装置とのスムーズな連携

リレー接点出力を備えているため、竹中エンジニアリング製の通報装置や警報盤と連動させることが可能です。遠隔地への即時通知システムを容易に構築でき、24時間の無人監視をサポートします。

    選定時に評価したい強み
    高精度監視： 0.1℃単位の精密な計測ロジック。
エラー通知： 断線や短絡をデジタル表示で即座に特定。
安定性： 不揮発性メモリーによる設定保持と堅牢な回路設計。
システム性： 3Aの接点容量を持ち、多様な外部機器と接続可能。



施工・設置ガイド

本製品は制御パネル内や壁面への設置を想定しています。正確な動作と安全性のために以下の条件を遵守してください。

確認項目	この製品での考え方
電源仕様	DC12V±10%の安定化電源を使用してください。
センサー接続	専用センサー「FTB-E52」を切断せずに接続してください。
誘導雷対策	屋外配線が長い場合は、必ずサージプロテクター（SPD）を設置してください。
負荷の制御	誘導負荷を直接制御する場合、リレー保護のため外部に補助リレーを設けてください。

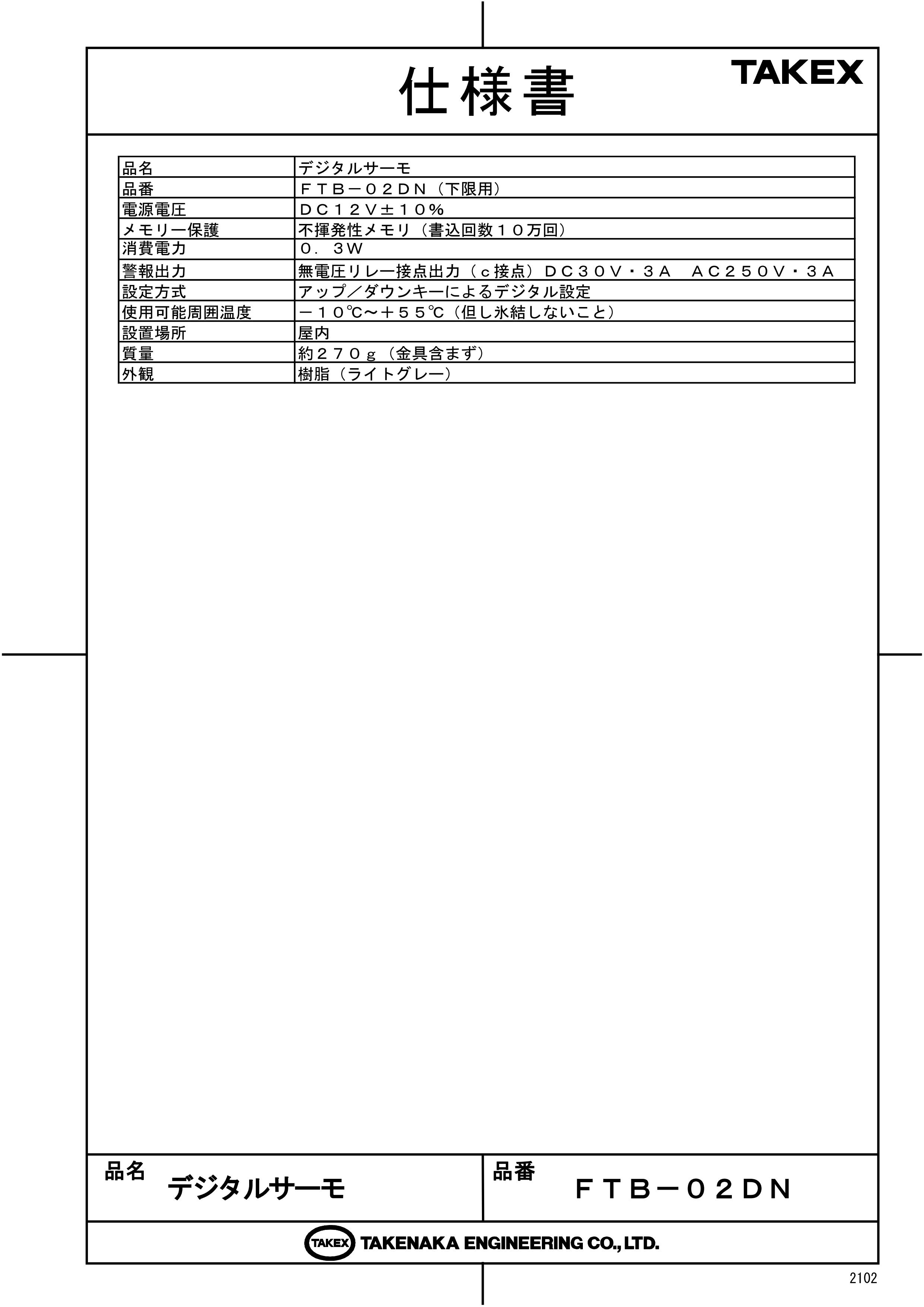

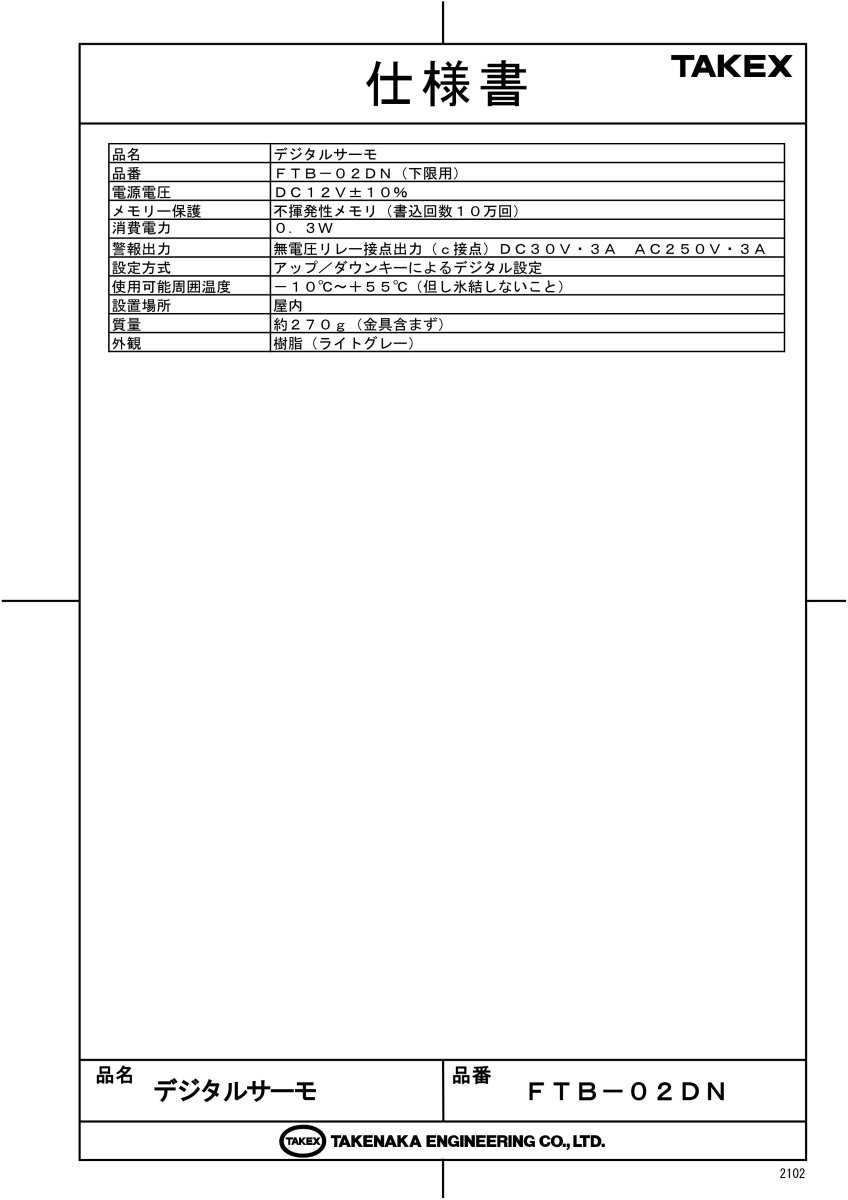

製品仕様

項目	内容
品名	デジタルサーモ
品番	ＦＴＢ－０２ＤＮ（下限用）
電源電圧	ＤＣ１２Ｖ±１０％
メモリー保護	不揮発性メモリ（書込回数１０万回）
消費電力	０．３Ｗ
使用センサー	サーミスタ（別売：ＦＴＢ－Ｅ５２）
警報出力	リレー出力１ＣＡＣ２５０Ｖ３Ａ・ＤＣ３０Ｖ３Ａ
設定方式	アップ／ダウンキーによるデジタル設定
設定温度範囲	－４０℃〜＋４０℃
使用可能周囲温度	－１０℃〜＋５５℃（結露なきこと）
使用可能周囲湿度	３５〜８５％ＲＨ
質量	約２７０ｇ（金具含まず）
外観	ライトグレー（マンセル５Ｙ８．５／１）

FAQ

Q：FTB-02DNは上限の温度上昇を監視できますか？ A：いいえ、本型番（FTB-02DN）は「下限用」のため、設定温度を下回った際に警報を出します。上限監視には別モデルをご検討ください。

Q：センサーは製品に含まれていますか？ A：いいえ、温度センサー「FTB-E52」は別売となります。別途ご購入が必要です。

Q：停電したときに設定した温度は消えてしまいますか？ A：不揮発性メモリーを採用しているため、停電しても設定した監視温度は消えません。

Q：AC100Vの電源で直接動かせますか？ A：本製品の電源電圧はDC12Vです。AC100Vを使用する場合は、別途DC12V出力のパワーサプライが必要です。

Q：センサーの線を延長して使用することはできますか？ A：センサーケーブルの切断や延長は、計測精度に影響を与える可能性があるため、メーカーより「切断せずに接続する」ことが推奨されています。

Q：警報が出たときに、遠隔の管理室で知ることはできますか？ A：はい、本機の警報出力を通報装置や警報盤に接続することで、離れた場所への通報が可能です。

Q：デジタル表示が「Err」のような表示になった場合は？ A：自己診断機能により、センサーの断線や短絡、内部回路異常が発生している可能性があります。接続状況をご確認ください。

Q：0.1℃単位で設定できますか？ A：はい、-40℃から+40℃の間で0.1℃単位の設定が可能です。

Q：調節感度とは何ですか？ A：監視温度からさらにどれだけ温度が変化したときにリレーを動作させるかの幅です。0.5℃〜9.0℃の間で設定可能です。

Q：室外に設置できますか？ A：使用周囲温度範囲は-10℃〜+55℃（結露なきこと）です。防水構造ではないため、屋外に設置する場合は防水ボックス等に収納してください。
