セキュリティ自動通報装置 [SC-810X]

セキュリティ自動通報装置 [SC-810X]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） セキュリティ自動通報装置 アナログ回線対応 最大8入力 設備監視

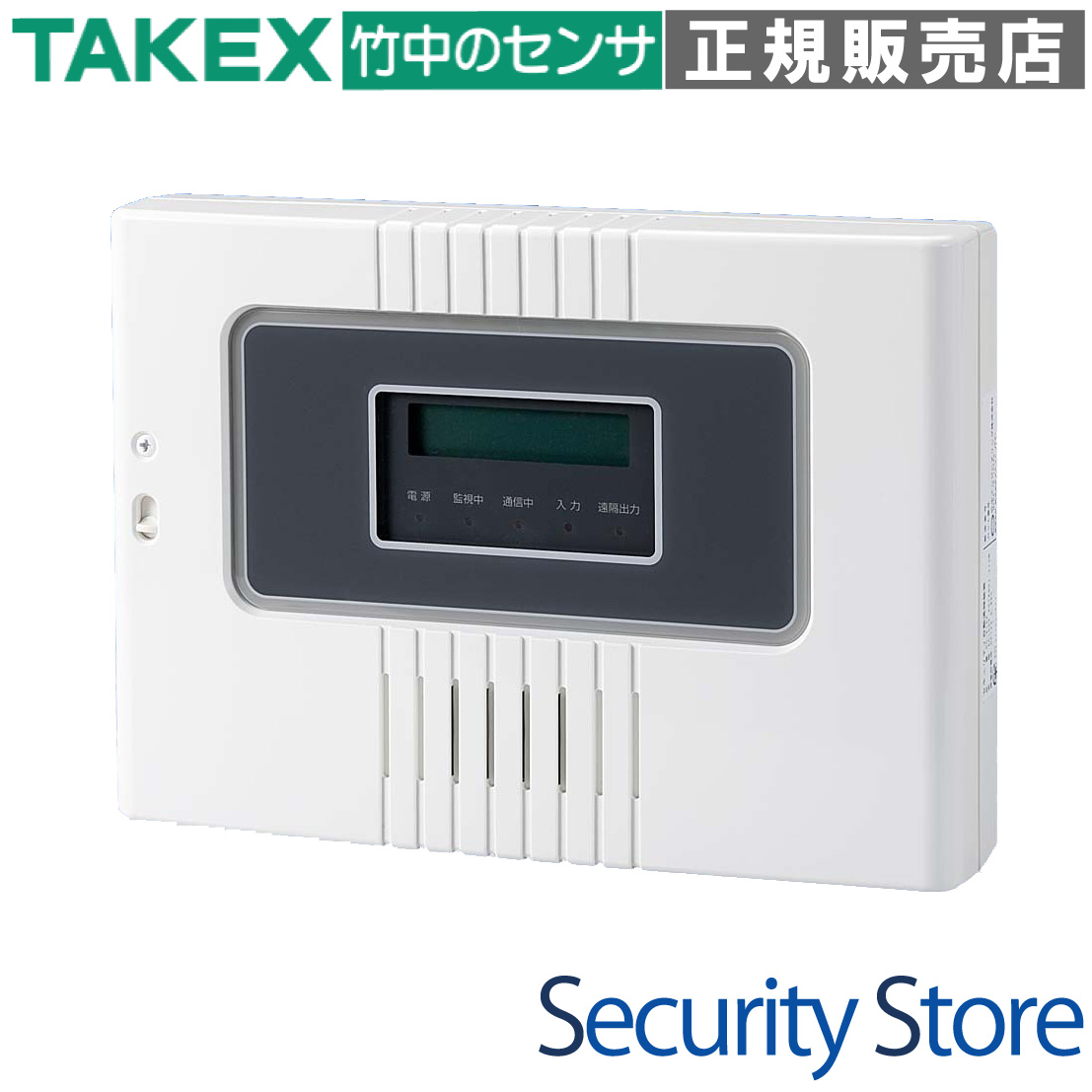

SC-810X セキュリティ自動通報装置

8点までの異常入力を最大10ヵ所に自動通報。既存のアナログ電話回線を活用し、確実な異常通知を実現するプロフェッショナル向け通報装置です。

  • 型番： SC-810X
  • 製品名： セキュリティ自動通報装置
  • 対応回線： アナログ一般公衆回線（1回線）
  • 通報先登録： 最大10ヵ所（音声・データ選択可）
  • 異常入力数： 8点（無電圧接点入力）
  • 電源仕様： AC100V または DC12V

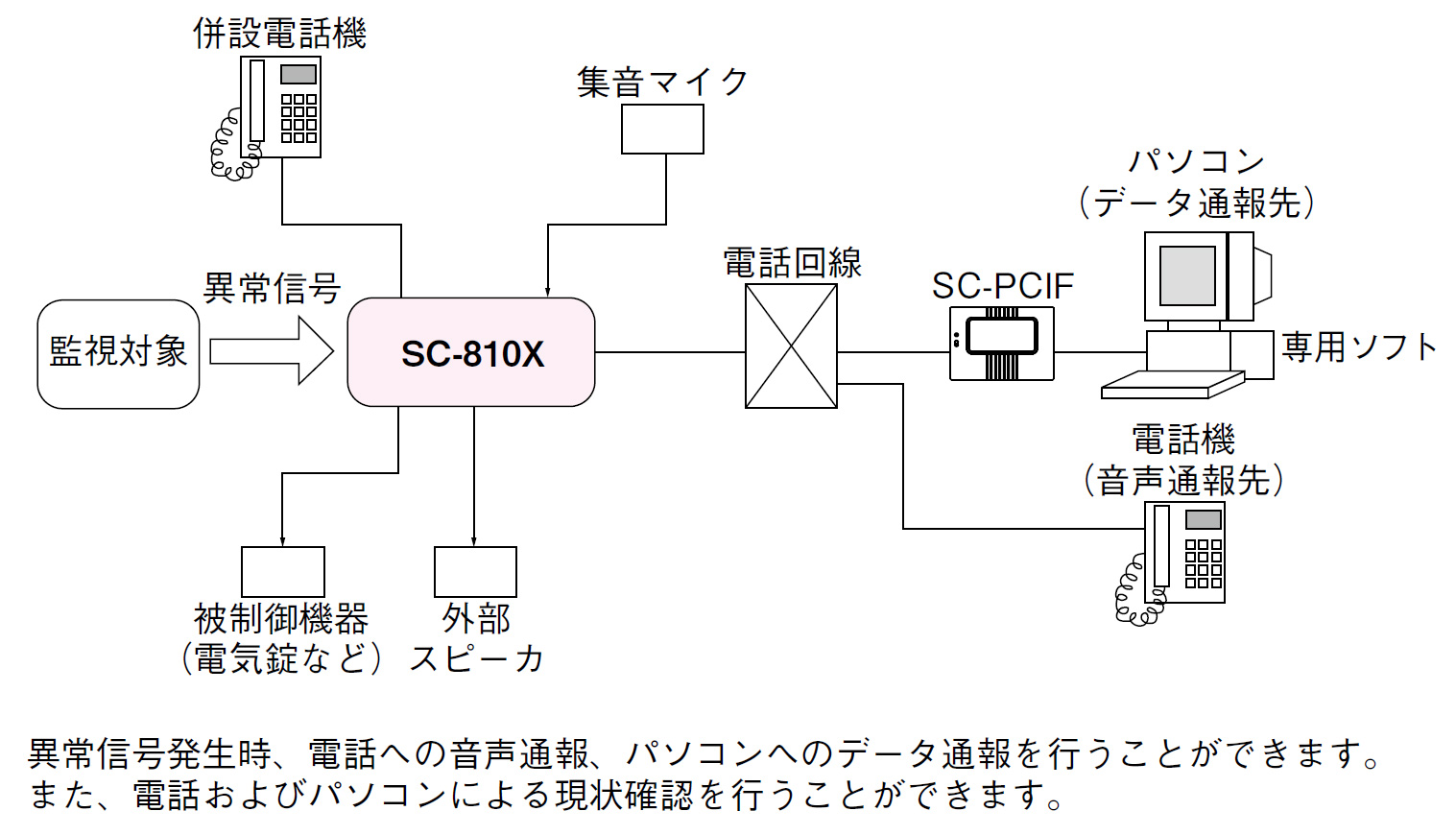

SC-810X セキュリティ自動通報装置

資料ダウンロード

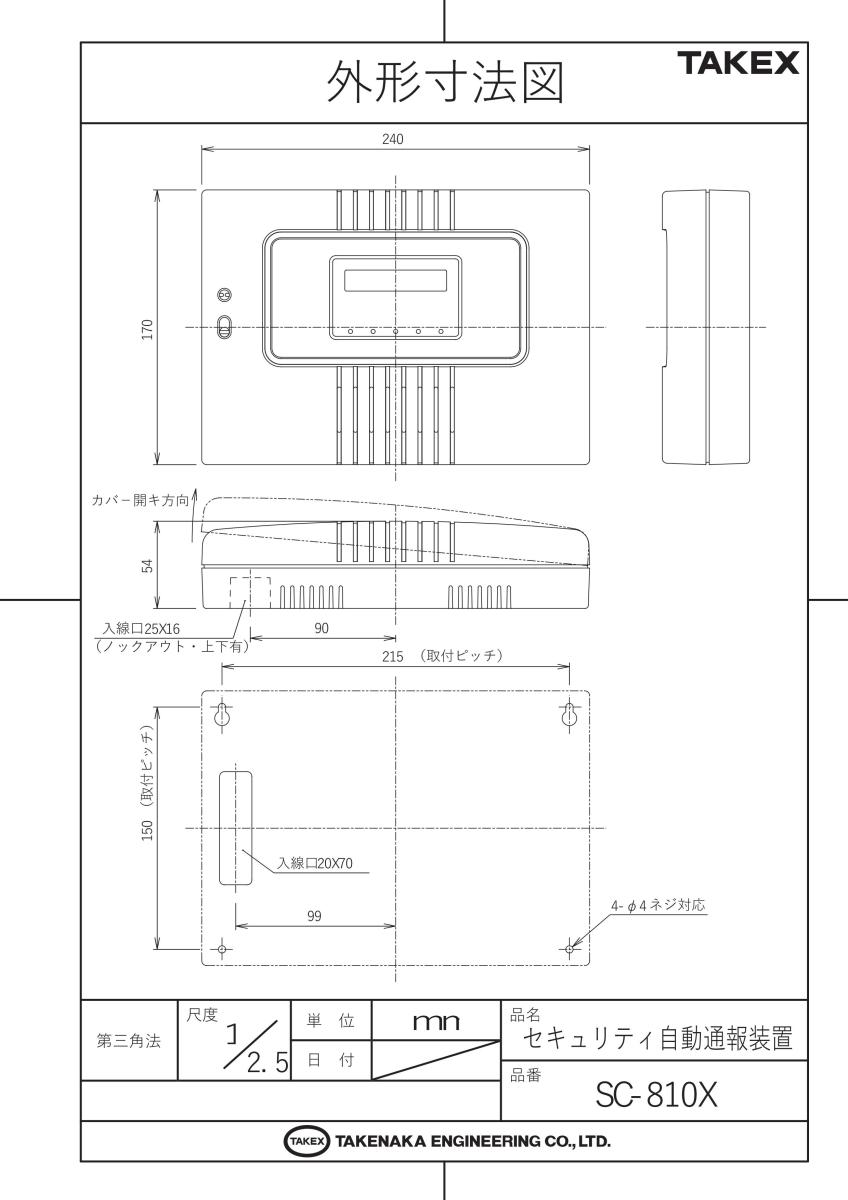

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF） 設備集中監視システム概要（PDF）

この製品が向いている用途

  • 工場の生産ラインや設備の異常監視
  • 無人店舗や倉庫の防犯・火災監視
  • ビル管理における給排水・空調の故障通報
  • 既存の電話回線を活用した低コストな警報システム

導入前に確認したいポイント

  • アナログ電話回線の有無（IP/ISDNは要アダプタ）
  • 監視対象（センサー）が接点出力に対応しているか
  • 通報先の通信形式（音声またはデータ）
  • 停電対策の必要性（別売内部電池の有無）

特長

一般加入電話回線にそのまま接続可能

現在ご使用中のNTT一般加入回線の電話機との間に接続できるため、通報専用に新しく回線を契約する必要がありません。既設インフラを活用したスピーディな導入が可能です。

最大8点の独立した異常入力を監視

センサーごと、またはループごとに最大8点までの異常を個別に監視・通報できます。入力ごとに通報先を細かく選択できるため、異常の内容に応じた適切な連絡体制を構築できます。

最大10ヵ所への柔軟な通報設定

通報先は最大10ヵ所まで登録でき、それぞれの通報先に対して「音声通報」か「データ通報」かを個別に設定可能です。警備会社へのデータ送信と、担当者への音声通知を併用できます。

オリジナルメッセージによる任意音声通報

標準の固定メッセージに加え、現場名や異常箇所（「1F倉庫」「非常ボタン」など）を任意で録音・確認できます。受信者が状況を即座に判断できる情報伝達が可能です。

本人確認機能による「確実な」通報完了

通報を受けた人が「0」キーを押すことで受領確認（本人確認）を行う機能を搭載。留守番電話などの自動応答で通報が止まってしまうのを防ぎ、確実に人へ伝わるまでリトライを繰り返します。

PC連携による高度な設定と管理

USBポートを標準装備しており、パソコンと接続して専用設定ツールでの読み出し・書き換えが可能です。多数の設定項目も効率的に管理でき、現場での作業時間を短縮します。

現場状況の遠隔確認と音声威嚇

外部スピーカーや集音マイク（別売）を接続することで、通報を受けた際に現場の音を聞いたり、逆に声をかけたりするハンズフリー通話が可能です。音声による威嚇や状況確認に威力を発揮します。

停電時でも動作を継続するバックアップ設計

停電用内部電池を接続することで、万が一の停電時でも最大30分間（通報処理2回分想定）の動作を維持。また、停電そのものを検知して通報する機能も備えています。

29件の通報履歴保存機能

過去29回までの通報履歴を装置本体に記憶。いつ、どの入力で、どこに通報したかを後から正確に振り返ることができ、保守管理や原因究明に役立ちます。

高度な遠隔制御・出力機能

通報先や外部からの電話操作により、本機の遠隔出力端子を制御できます。サイレンの停止や照明の点灯など、遠隔地からのアクティブな対応をサポートします。

選定時に評価したい強み

  • 確実性： 本人確認機能（0ダイヤル）により、留守電等による通報漏れを防止。
  • 拡張性： 音声だけでなくデータ通信にも対応し、集中監視システムの構築が可能。
  • 施工性： USB設定ツールの活用により、多機能ながら設定ミスを防ぎ、短時間で施工完了。
  • 多入力： 8入力に対応し、1台で建物全体の重要ポイントをカバー。

各部名称とインジケーター

インジケーター 挙動と意味
表示用LCD メニュー、通報状態、エラー内容等をテキストで表示。
電源ランプ 緑点灯：正常給電中 / 消灯：電源断。
監視中ランプ 緑点灯：監視モード中。異常入力を待ち受けている状態。
通信中ランプ 橙点灯：回線捕捉・通報中 / 橙点滅：リトライ動作中。
入力ランプ 赤点灯：入力1〜8のいずれかに警報入力があった状態。

配線・端子仕様

端子群 主な端子名と役割
電源系 AC100V / アース端子 / DC12V入出力
音声系 スピーカ(+/-)、マイク(H/C/シールド) ※別売周辺機器用
制御系 警報出力 / 故障出力 (無電圧接点)
信号入力系 入力1〜入力8 / 入力COM (無電圧a/b接点切替可)
通信系 電話回線(L1/L2) / 併設電話(T1/T2)

トラブルシューティング

現象 確認ポイント / 処置
電源が入らない AC100Vの供給および端子台の緩みを確認。ヒューズ断の点検。
通報が行われない 回線種別（10pps/20pps/PB）の設定が合っているか確認。
時刻がリセットされる 内部の「時計用電池スイッチ」がONになっているか確認。
データ通信が失敗する 通報先種別が正しく「データ」に設定されているか確認。

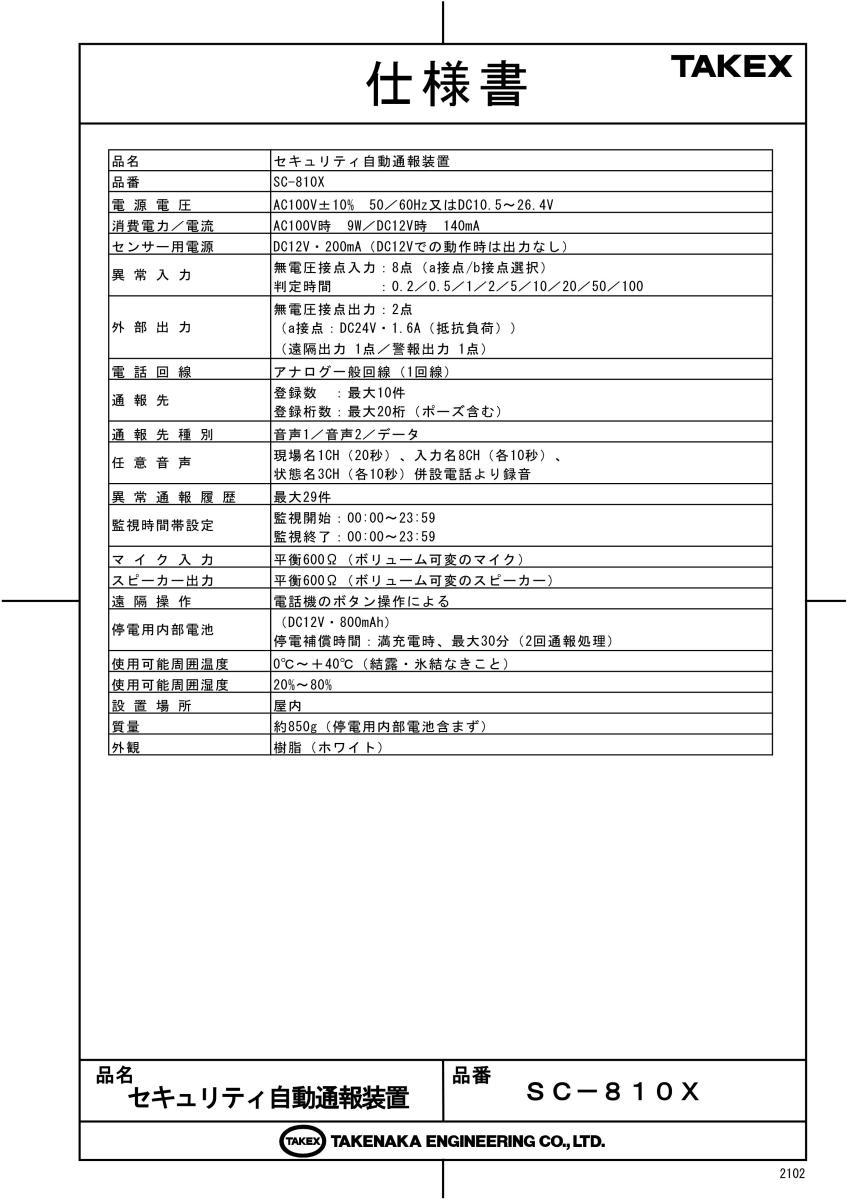

製品仕様

項目 内容
品名 セキュリティ自動通報装置
品番 ＳＣ－８１０Ｘ
電源電圧 ＡＣ１００Ｖ±１０％　５０／６０Ｈｚ　または　ＤＣ１２Ｖ±１０％
消費電力／電流 ＡＣ１００Ｖ時　９Ｗ／ＤＣ１２Ｖ時　１４０ｍＡ
センサー用電源 ＤＣ１２Ｖ・２００ｍＡ（ＤＣ１２Ｖでの動作時は出力なし）
異常入力 無電圧接点入力：８点（ａ接点／ｂ接点選択）
判定時間：０．２／０．５／１／２／５／１０／２０／５０／１００秒
外部出力 無電圧接点出力：２点（ａ接点：ＤＣ２４Ｖ・１．６Ａ（抵抗負荷））
（遠隔出力１点／警報出力１点）
電話回線 アナログ一般回線（１回線）
通報先 登録数：最大１０件
登録桁数：最大２０桁（ポーズ含む）
通報先種別 音声１／音声２／データ
任意音声 現場名１ＣＨ（２０秒）、入力名８ＣＨ（各１０秒）、状態名３ＣＨ（各１０秒）
併設電話より録音
異常通報履歴 最大２９件
監視時間帯設定 監視開始：００：００〜２３：５９、監視終了：００：００〜２３：５９
マイク入力 平衡６００Ω（ボリューム可変のマイク）
スピーカー出力 平衡６００Ω（ボリューム可変のスピーカー）
遠隔操作 電話機のボタン操作による（ＤＴＭＦ）
停電用内部電池 （ＤＣ１２Ｖ・８００ｍＡｈ）停電補償時間：満充電時、最大３０分（２回通報処理）
使用可能周囲温度 ０℃〜＋４０℃（結露なきこと）
設置場所 屋内
質量 約８５０ｇ（停電用内部電池含まず）
外観 樹脂（ホワイト）

FAQ

Q：IP電話回線やひかり電話で使用できますか？ A：直接の接続はできませんが、VoIPアダプターなどの「アナログ電話機用ポート」を介して接続することが可能です。ただし、回線品質によりデータ通信が不安定になる場合があるため、事前の動作確認を推奨します。
Q：停電になった場合、通報は止まってしまいますか？ A：別売の停電用内部電池を装着することで、停電時も最大30分間動作を継続し、通報を行うことが可能です。
Q：通報先が留守番電話だった場合、通報完了になってしまいますか？ A：いいえ。「本人確認機能」を有効にすれば、受信者が「0」をダイヤルするまで通報完了と見なさず、繰り返し通報を行います。
Q：音声通報とデータ通報は混在できますか？ A：はい。通報先ごとに音声またはデータを個別に設定できるため、10ヵ所のうち1〜5件目はデータ、残りは音声といった運用が可能です。
Q：自分の声を録音して通報させることはできますか？ A：はい。併設した電話機を使用して、現場名や各入力ごとの名称を任意に録音可能です。
Q：設定には必ずパソコンが必要ですか？ A：いいえ。本体の操作パネルと液晶画面のみで全ての設定が可能です。USB経由のPC設定は、設定項目が多い場合や複数台設置する際の利便性のための機能です。
Q：過去の警報履歴は確認できますか？ A：はい。最大29件までの通報履歴を本体に記憶しており、操作パネルから確認することができます。
Q：センサーへの電源供給は可能ですか？ A：はい。AC100V動作時には、外部センサー用にDC12V・200mAの電源出力端子が使用可能です。
Q：遠隔地から現場の音を聞くことはできますか？ A：別売の集音マイクを接続し、外部から本機へ電話をかける（または通報を受ける）ことで、現場の音声確認が可能です。
Q：どのようなセンサーが接続できますか？ A：無電圧接点出力（a接点またはb接点）を持つセンサーであれば、メーカーを問わず接続可能です。
